発明の名称通信制御方法、中継ノード、セルラ通信システム、プログラム及びチップセット
出願人京セラ株式会社
代理人弁理士法人キュリーズ
主分類H04W 16/26 20090101AFI20250408BHJP(電気通信技術)
要約【課題】中継ノードがバックホールリンクでの障害の発生を検知したとき、子ノードへの障害の検知に関する通知の送信を制御する通信制御方法、中継ノード、通信システム、プログラム及びチップセットを提供する。
【解決手段】セルラ通信システムで用いる通信制御方法は、第1親ノード及び第2親ノードに対して二重接続方式が設定される中継ノードが、前記第1親ノード及び前記第2親ノードの親ノードの一方との間のバックホールリンクにおける障害(BH RLF(Radio Link Failure))の発生を検知することと、上りリンクのリルーティングが可能ではない場合、中継ノードの子ノードへ、障害の検知に関する通知を送信することと、を有する。
【選択図】図9
特許請求の範囲【請求項１】
通信制御方法であって、
第１ノード及び第２ノードに対して二重接続方式が設定される中継ノードが、前記第１ノード及び第２ノードの一方との間のバックホールリンクにおける障害の発生を検知することと、
前記中継ノードが、前記中継ノードの子ノードへ、前記障害の検知に関する通知を送信することと、を有し、
前記障害の検知に関する通知の送信は、前記中継ノードにＥＮ－ＤＣが設定され、前記バックホールリンクが形成された前記中継ノードと前記第２ノードとの間で障害が発生した場合に行われる、
通信制御方法。
続きを表示（約 1,000 文字）【請求項２】
ＲＲＣ再確立処理を開始している場合、前記中継ノードの子ノードへ、前記障害の検知に関する通知を送信する
請求項１に記載の通信制御方法。
【請求項３】
前記バックホールリンクにおける障害の発生は、無線障害の検知後に開始したタイマーの満了によるものである
請求項１に記載の通信制御方法。
【請求項４】
前記通知は、前記中継ノードが前記障害からの回復を試行中であることを示す
請求項１に記載の通信制御方法。
【請求項５】
前記子ノードが、前記通知を前記中継ノードから受信した場合、アップストリームトラフィックのローカルリルーティングを行うことをさらに有する
請求項１に記載の通信制御方法。
【請求項６】
前記子ノードが、前記通知を前記中継ノードから受信しており、かつ、所定条件を満たす場合、前記子ノードの子ノードへ、前記通知を送信することをさらに有する
請求項１に記載の通信制御方法。
【請求項７】
前記所定条件は、
前記子ノードにおいて、一部のパスについてローカルリルーティング可能であって、他のパスについてローカルリルーティングが不可能な場合、又は
前記子ノードが、ローカルリルーティングをサポートしていない場合である、請求項６記載の通信制御方法。
【請求項８】
前記所定条件は、前記中継ノードが、前記障害の検知に関する通知とともに、前記通知の伝搬の実行を指示する情報を送信した場合である、
請求項６記載の通信制御方法。
【請求項９】
前記第１ノードは、Ｅ－ＵＴＲＡ（Evolved Universal Terrestrial Radio Access）サービスを提供するＬＴＥ（Long Term Evolution）ノードであり、前記第２ノードは、ＮＲ（New Radio）サービスを提供するＮＲノードである場合に、前記中継ノードと前記第１ノードとの間の前記バックホールリンクで障害が発生した場合、前記障害の検知に関する通知を送信しない
請求項１に記載の通信制御方法。
【請求項１０】
前記障害の検知に関する通知を送信するとともに、当該通知に関連する付加情報を送信することと、を有する
請求項１に記載の通信制御方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、セルラ通信システムに用いる通信制御方法、中継ノード、セルラ通信システム、プログラム及びチップセットに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
セルラ通信システムの標準化プロジェクトである３ＧＰＰ（Third Generation Partnership Project）（登録商標。以下同じ）において、ＩＡＢ（Integrated Access and Backhaul）ノードと呼ばれる新たな中継ノードの導入が検討されている（例えば、「３ＧＰＰＴＳ３８．３００Ｖ１６．２．０（２０２０－０７）」参照）。１又は複数の中継ノードが、基地局とユーザ装置との間の通信に介在し、この通信に対する中継を行う。
【発明の概要】
【０００３】
第１の態様に係る通信制御方法は、セルラ通信システムで用いる通信制御方法である。前記通信制御方法は、第１親ノード及び第２親ノードに対して二重接続方式が設定される中継ノードが、前記第１親ノード及び前記第２親ノードの親ノードの一方との間のバックホールリンクにおける障害の発生を検知することと、前記中継ノードが、上りリンクのリルーティングが可能ではない場合、前記中継ノードの子ノードへ、前記障害の検知に関する通知を送信することと、を有する。
【０００４】
第２の態様に係る通信制御方法は、セルラ通信システムで用いる通信制御方法である。前記通信制御方法は、中継ノードが、マスターセルグループを管理する第１親ノードをマスターノード、セカンダリセルグループを管理する第２親ノードをセカンダリノードとして、二重接続方式を設定されるステップを有する。前記通信制御方法は、中継ノードが、中継ノードと第１親ノードとの間の第１バックホールリンクで第１障害が発生した場合、第１障害からの回復を試行中であることを示す第１通知を送信しないことを有する。第１親ノードは、Ｅ－ＵＴＲＡ（Evolved Universal Terrestrial Radio Access）サービスを提供するＬＴＥ（Long Term Evolution）ノードであり、第２親ノードは、ＮＲ（New Radio）サービスを提供するＮＲノードである。
【０００５】
第３の態様に係る通信制御方法は、セルラ通信システムで用いる通信制御方法である。前記通信制御方法は、中継ノードが、当該中継ノードと当該中継ノードの親ノードとの間のバックホールリンクにおける障害の発生を検知することを有する。前記通信制御方法は、中継ノードが、中継ノードの子ノードへ、障害からの回復を試行中であることを示す通知を送信するとともに、当該通知に関連する付加情報を送信することを有する。
【０００６】
第４の態様に係る通信制御方法は、セルラ通信システムで用いる通信制御方法である。前記通信制御方法は、中継ノードが、中継ノードの親ノードから、バックホールリンクで障害が発生したことを示す通知を受信することを有する。前記通信制御方法は、中継ノードが、所定の場合に、中継ノードの子ノードへ、当該通知を送信することを有する。
【図面の簡単な説明】
【０００７】

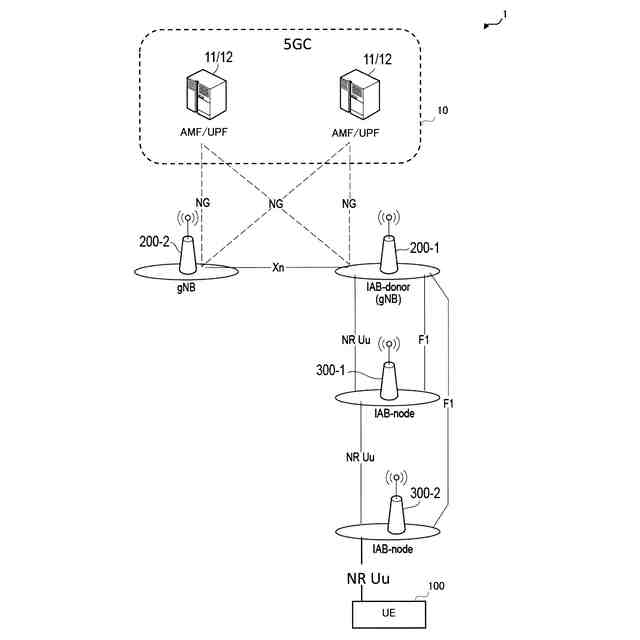

図１は、一実施形態に係るセルラ通信システムの構成例を示す図である。

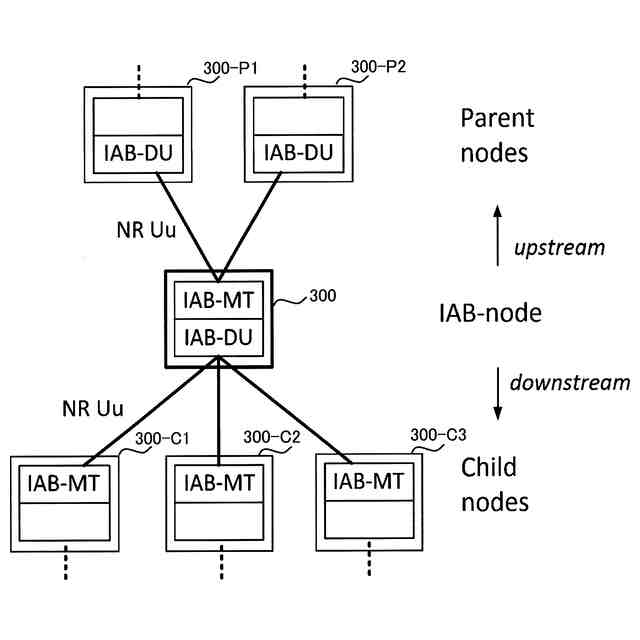

図２は、ＩＡＢノードと親ノード（Ｐａｒｅｎｔｎｏｄｅｓ）と子ノード（Ｃｈｉｌｄｎｏｄｅｓ）との関係を示す図である。

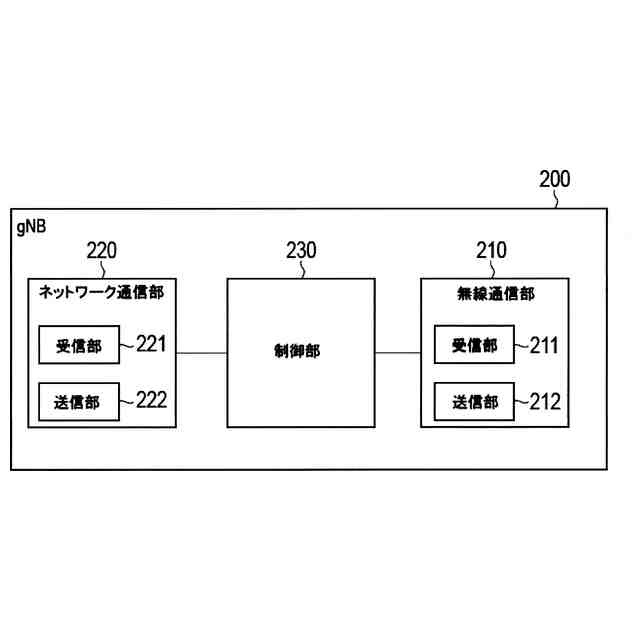

図３は、一実施形態に係るｇＮＢ（基地局）の構成例を示す図である。

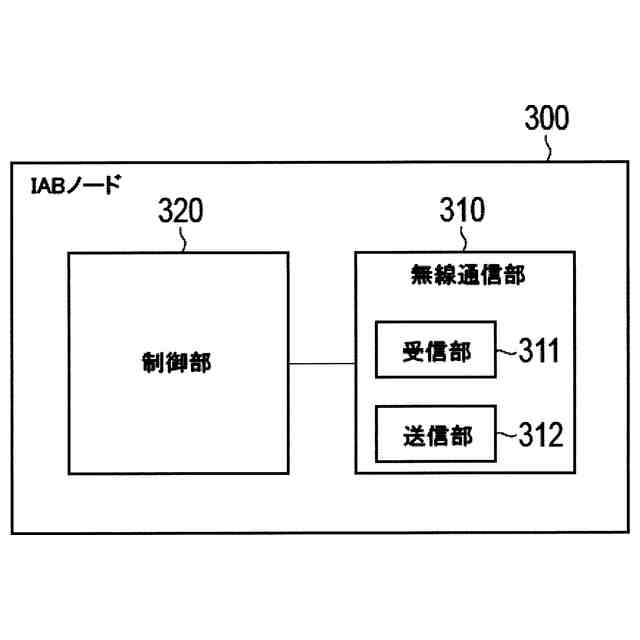

図４は、一実施形態に係るＩＡＢノード（中継ノード）の構成例を示す図である。

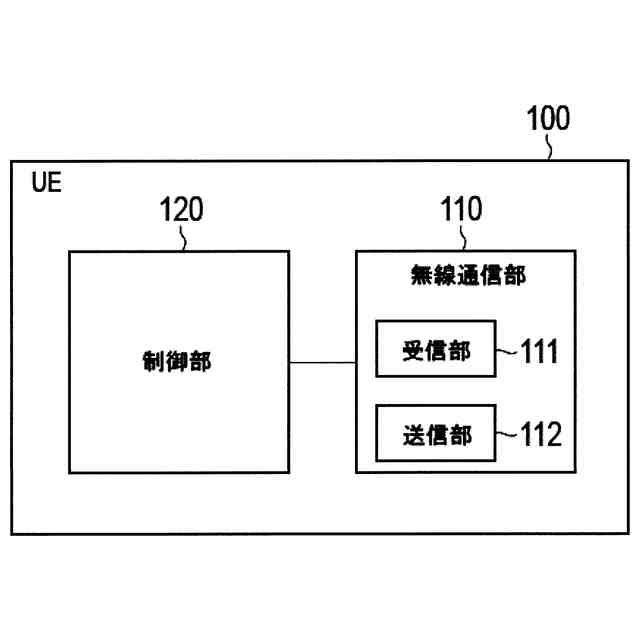

図５は、一実施形態に係るＵＥ（ユーザ装置）の構成例を示す図である。
図６は、ＩＡＢ－ＭＴのＲＲＣ接続及びＮＡＳ接続に関するプロトコルスタックの例を示す図である。

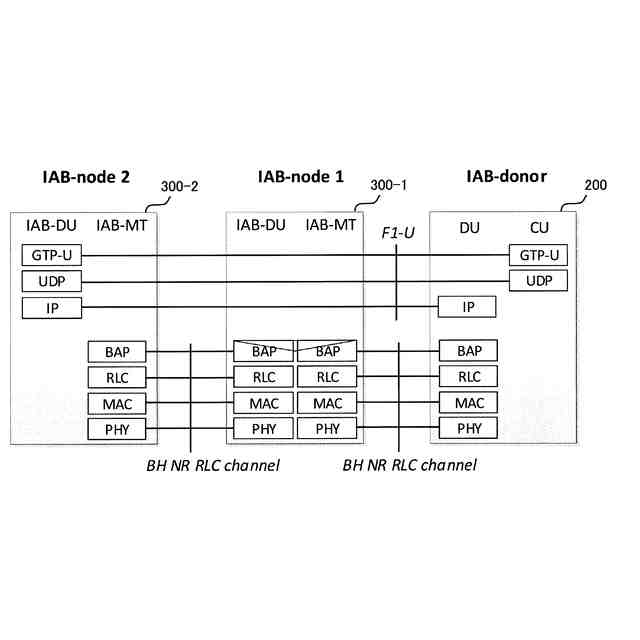

図７は、Ｆ１－Ｕプロトコルに関するプロトコルスタックの例を示す図である。

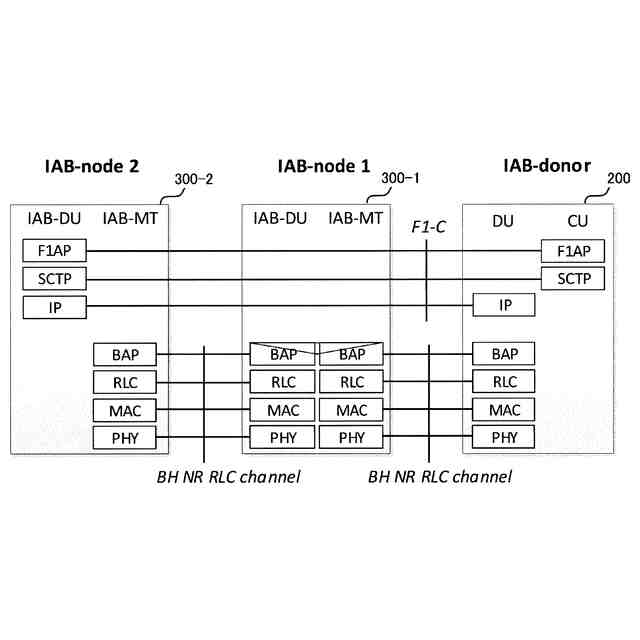

図８は、Ｆ１－Ｃプロトコルに関するプロトコルスタックの例を示す図である。
図９は、第１実施形態に係るセルラ通信システムの構成例を示す図である。

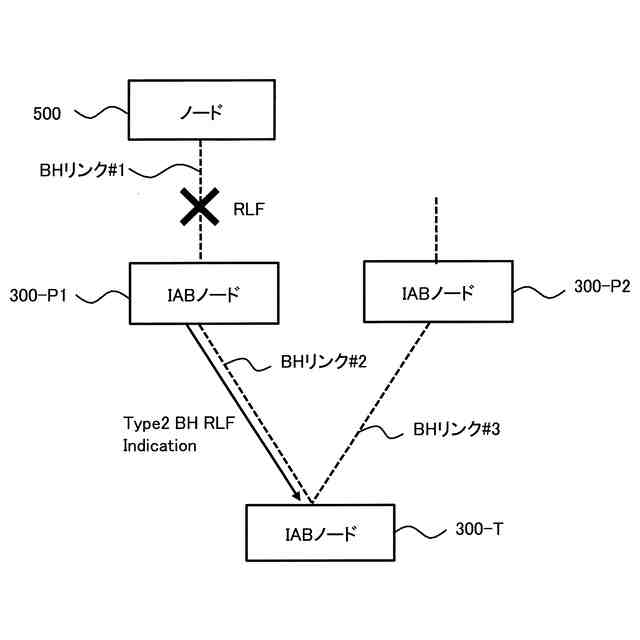

図１０（Ａ）は、第１実施形態に係るＩＡＢノード３００の関係例を表す図である。
図１０（Ｂ）は、第１実施形態に係るＩＡＢノード３００の関係例を表す図である。
図１１は、第１実施形態に係る動作例を表す図である。
図１２（Ａ）は、第２実施形態に係るＥＮ－ＤＣ設定例を表す図である。
図１２（Ｂ）は、第２実施形態に係るＥＮ－ＤＣ設定例を表す図である。
図１３は、第２実施形態に係る動作例を表す図である。
図１４は、第３実施形態に係るＩＡＢノード３００の関係例を表す図である。
図１５は、第３実施形態に係る動作例を表す図である。
図１６は、第４実施形態に係るＩＡＢノード３００間の関係例を表す図である。
図１７は、第４実施形態に係る動作例を表す図である。
図１８は、第５実施形態に係る動作例を表す図である。
図１９は、付記に係る上流パケット転送を示す図である。
図２０は、付記に係るローカルリルーティングの動作を表す図である。
【発明を実施するための形態】
【０００８】
図面を参照しながら、実施形態に係るセルラ通信システムについて説明する。図面の記載において、同一又は類似の部分には同一又は類似の符号を付している。
【０００９】
（セルラ通信システムの構成）
一実施形態に係るセルラ通信システムの構成例について説明する。一実施形態に係るセルラ通信システム１は３ＧＰＰの５Ｇシステムである。具体的には、セルラ通信システム１における無線アクセス方式は、５Ｇの無線アクセス方式であるＮＲ（New Radio）である。但し、セルラ通信システム１には、ＬＴＥ（Long Term Evolution）が少なくとも部分的に適用されてもよい。また、セルラ通信システム１は、６Ｇなど、将来のセルラ通信システムも適用されてよい。
【００１０】
図１は、一実施形態に係るセルラ通信システム１の構成例を示す図である。
（【００１１】以降は省略されています）
