発明の名称画像生成装置、画像生成方法、画像生成プログラム及び記録媒体
出願人京セラ株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G16H 30/00 20180101AFI20250410BHJP(特定の用途分野に特に適合した情報通信技術)
要約【課題】機械モデルを用いて得られた解析結果に対する信頼感をより向上させる。
【解決手段】画像生成装置(3)は、対象者を撮像した医用画像を解析する機械モデル(601)から出力された解析結果(41)と、医用画像内の領域であって、解析結果が出力される過程で着目された着目領域に関する着目領域情報(42)とを取得する取得部(32)と、着目領域情報に基づいて医用画像を変更した表示画像を生成する画像生成部(31)と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
対象者の骨が写るＸ線画像を含む入力情報から機械モデルに基づいて出力された骨の状態に関する解析結果と、前記Ｘ線画像の少なくとも一部であるセグメンテーションされた領域を少なくとも一部に含む着目領域に関する着目領域情報とを取得する取得部と、
前記着目領域情報に基づいて前記Ｘ線画像を変更した表示画像を生成する画像生成部と、を備え、
前記表示画像は、前記解析結果と、前記着目領域情報と、を含む画像である、画像生成システム。
続きを表示（約 640 文字）【請求項２】
前記着目領域情報は、前記セグメンテーションされた領域に、前記対象者の骨の少なくとも一部を含む、請求項１に記載の画像生成システム。
【請求項３】
前記着目領域情報は、前記セグメンテーションされた領域に、前記対象者の腰椎の少なくとも一部を含む、請求項１に記載の画像生成システム。
【請求項４】
前記セグメンテーションされた領域は、矩形である、請求項１に記載の画像生成システム。
【請求項５】
前記表示画像は、前記機械モデルに入力した前記Ｘ線画像に対して、前記着目領域情報が追加された加工画像を含む、請求項１に記載の画像生成システム。
【請求項６】
前記着目領域は、前記Ｘ線画像がセグメンテーションされた領域の全てを含む、請求項１に記載の画像生成システム。
【請求項７】
前記着目領域情報がヒートマップで示される、請求項１に記載の画像生成システム。
【請求項８】
前記加工画像は、前記着目領域情報が重畳された画像である、請求項５に記載の画像生成システム。
【請求項９】
前記画像生成部は、前記Ｘ線画像と前記加工画像が並列した前記表示画像を生成する、請求項５に記載の画像生成システム。
【請求項１０】
前記Ｘ線画像と前記加工画像が操作により入れ替え可能である、請求項５に記載の画像生成システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像生成装置、画像生成方法、画像生成プログラム及び記録媒体に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、特許文献１には、被験者のレントゲン画像のデータとレントゲン画像が撮影されたときの被験者の年齢の情報とを用いて、レントゲン画像のデータから得られた特徴量と被験者の年齢との対応を示すレントゲン年齢推定モデルが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開2022-148729号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年は、学習済の機械モデルを用いてさまざまな画像を解析することが行われている。しかし、機械モデルを用いて得られた解析結果は、その根拠がわからないことが多い。本開示の目的は、機械モデルを用いて得られた解析結果に対する信頼感をより向上させることである。
【課題を解決するための手段】
【０００５】
本開示の一態様に係る画像生成装置は、対象者を撮像した医用画像を解析する機械モデルから出力された解析結果と、前記医用画像内の領域であって、前記解析結果が出力される過程で着目された着目領域に関する着目領域情報とを取得する取得部と、前記着目領域情報に基づいて前記医用画像を変更した表示画像を生成する画像生成部と、を備える。
【０００６】
本開示の一態様に係る画像生成方法は、対象者を撮像した医用画像を解析する機械モデルから出力された解析結果と、前記医用画像内の領域であって、前記解析結果が出力される過程で着目された着目領域に関する着目領域情報とを取得する取得ステップと、前記着目領域情報に基づいて前記医用画像を変更した表示画像を生成する画像生成ステップと、を含む。
【０００７】
本開示の各態様に係る画像生成装置は、コンピュータによって実現してもよく、この場合には、コンピュータを前記画像生成装置が備える各部（ソフトウェア要素）として動作させることにより前記画像生成装置をコンピュータにて実現させる画像生成装置の制御プログラム、およびそれを記録したコンピュータ読み取り可能な記録媒体も、本開示の範疇に入る。
【発明の効果】
【０００８】
本発明の一態様によれば、機械モデルを用いて得られた解析結果に対する信頼感をより向上させることができる。
【図面の簡単な説明】
【０００９】

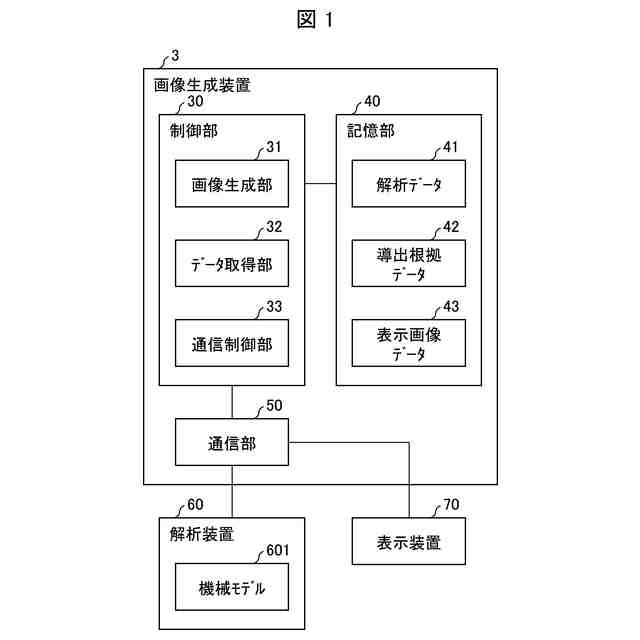

本開示の実施形態１に係る画像生成装置の構成を示すブロック図である。
実施形態１に係る画像表示方法Ｓ１の流れを示すフローチャートである。
実施形態１に係る表示画像の一例を示す模式図である。
本開示の実施形態２に係る画像遠隔解析システムの構成を示すブロック図である。
ユーザが入力するためのブラウザ画像の一例を示す模式図である。
骨密度解析を依頼するＸ線画像データの一例を示す模式図である。

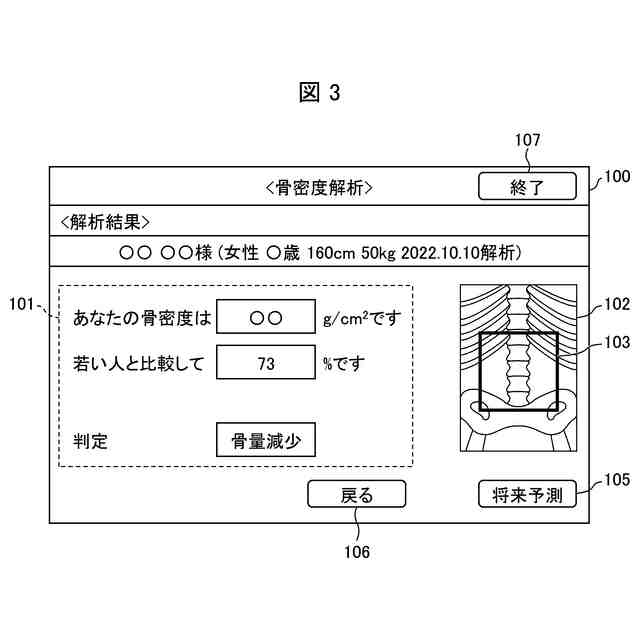

解析結果送信部が送信する解析結果のブラウザ画像の一例を示す模式図である。
図７に示す表示画像に導出根拠データを追加したブラウザ画像の一例を示す模式図である。
図８に示す領域５０３の画像の拡大模式図である。
現時点及び将来における患者の骨折の虞を表示するブラウザ画像の一例を示す模式図である。
図１０に示す表示画像に導出根拠データを追加したブラウザ画像の一例を示す模式図である。
細胞病理解析結果とその導出根拠データを追加した表示画像の一例を示す模式図である。
スクロールして表示画像を１つの画面に表示する例を示す模式図である。
【発明を実施するための形態】
【００１０】
〔実施形態１〕
以下、本発明の一実施形態について、図面を参照して詳細に説明する。図１は、本開示の実施形態１に係る画像生成装置３の構成を示すブロック図である。画像生成装置３は、医用画像を解析する機械モデルから解析結果が出力される過程で着目された着目領域に関する着目領域情報に基づいて、解析結果の根拠を含むように医用画像を変更した表示画像を生成する装置である。画像生成装置３は、通信部５０を介して、解析装置６０、表示装置７０との間で情報通信可能である。解析装置６０は、機械モデル６０１を備える。機械モデル６０１は、例えば、画像及び数値の少なくとも１つを解析する、学習済（trained）の機械モデルである。表示装置７０は、例えば、機械モデル６０１が解析した結果を表示する。
（【００１１】以降は省略されています）
