公開番号2025059177
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169019
出願日2023-09-29
発明の名称粒子分離装置
出願人京セラ株式会社,株式会社タカゾノ
代理人弁理士法人深見特許事務所
主分類G01N 1/10 20060101AFI20250403BHJP(測定;試験)
要約【課題】筐体の寸法の低減が可能な粒子分離装置を提供すること。
【解決手段】粒子分離装置1は、分離デバイス100が設置されるデバイス設置部10と、液体Aを収容する液体容器Aが設置される液体容器設置部Aと、シリンジ200を把持し、シリンジを液体容器設置部Aとデバイス設置部の上方で移動させるシリンジアーム61と、を備える。デバイス設置部、液体容器設置部A及びシリンジアームは、筐体90内に配置されている。液体容器設置部A及びデバイス設置部は、水平方向に並ぶように筐体90内に配置されている。
【選択図】図1
特許請求の範囲【請求項１】
粒子を含む液体Ａから前記粒子を分離可能な分離デバイスを用いて前記液体Ａから前記粒子を分離する粒子分離装置であって、
前記分離デバイスが設置されるデバイス設置部と、
前記液体Ａを収容する液体容器Ａが設置される液体容器設置部Ａと、
シリンジを把持し、前記シリンジを前記液体容器設置部Ａと前記デバイス設置部の上方で移動させるシリンジアームと、を備え、
前記デバイス設置部、前記液体容器設置部Ａ及び前記シリンジアームは、前記粒子分離装置の筐体内に配置され、
前記液体容器設置部Ａ及び前記デバイス設置部は、水平方向に並ぶように前記粒子分離装置の前記筐体内に配置されている、粒子分離装置。
続きを表示（約 990 文字）【請求項２】
前記液体Ａと混合して混合液を生成するための液体Ｃを収容する液体容器Ｃが設置される液体容器設置部Ｃをさらに備え、
前記液体容器設置部Ｃは、前記粒子分離装置の前記筐体内に配置され、
前記液体容器設置部Ｃ、前記液体容器設置部Ａ及び前記デバイス設置部は、この順に水平方向に並ぶように配置されている、請求項１に記載の粒子分離装置。
【請求項３】
前記シリンジに装着された針を前記シリンジから取り外すために、前記針と係合する針係合部をさらに備え、
前記針係合部は、前記粒子分離装置の前記筐体内に配置され、
前記針係合部は、前記水平方向において前記液体容器設置部Ａと前記デバイス設置部との間に配置されている、請求項２に記載の粒子分離装置。
【請求項４】
前記シリンジに取り付けられるべき針を保持する針保持部をさらに備え、
前記針保持部は、前記粒子分離装置の前記筐体内に配置され、
前記針保持部は、前記水平方向において前記液体容器設置部Ｃを基準として前記液体容器設置部Ａが配置された側と反対側に配置されている、請求項３に記載の粒子分離装置。
【請求項５】
前記液体Ａと混合して混合液を生成するための液体Ｃを収容する液体容器Ｃが設置される液体容器設置部Ｃをさらに備え、
前記液体容器設置部Ｃは、前記粒子分離装置の筐体内に配置され、
前記液体容器設置部Ａ、前記液体容器設置部Ｃ及び前記デバイス設置部は、この順に水平方向に並ぶように配置されている、請求項１に記載の粒子分離装置。
【請求項６】
前記シリンジに装着された針を前記シリンジから取り外すために、前記針と係合する針係合部をさらに備え、
前記針係合部は、前記粒子分離装置の筐体内に配置され、
前記針係合部は、前記水平方向において前記液体容器設置部Ｃと前記デバイス設置部との間に配置されている、請求項５に記載の粒子分離装置。
【請求項７】
前記シリンジに取り付けられるべき針を保持する針保持部をさらに備え、
前記針保持部は、前記水平方向において前記液体容器設置部Ａを基準として前記液体容器設置部Ｃが配置された側と反対側に配置されている、請求項６に記載の粒子分離装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、粒子分離装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば、特開２０１８－１５８３２８号公報には、血液等の流体中の粒子を分離するための粒子分離デバイスが開示されている。この粒子分離デバイスには、流入口と、流出口と、流入口と流出口とをつなぐ流路と、が形成されている。流路は、液体から粒子を分離する粒子分離構造を含んでいる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５８３２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特開２０１８－１５８３２８号公報に記載される粒子分離デバイスへ液体を充填することが可能な装置は、なるべく省スペースに設計されることが求められる。
【０００５】
本開示の目的は、筐体の寸法の低減が可能な粒子分離装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一局面に従った粒子分離装置は、粒子を含む液体Ａから前記粒子を分離可能な分離デバイスを用いて前記液体Ａから前記粒子を分離する粒子分離装置であって、前記分離デバイスが設置されるデバイス設置部と、前記液体Ａを収容する液体容器Ａが設置される液体容器設置部Ａと、シリンジを把持し、前記シリンジを前記液体容器設置部Ａと前記デバイス設置部の上方で移動させるシリンジアームと、を備え、前記デバイス設置部、前記液体容器設置部Ａ及び前記シリンジアームは、前記粒子分離装置の筐体内に配置され、前記液体容器設置部Ａ及びデバイス設置部は、水平方向に並ぶように前記粒子分離装置の筐体内に配置されている。
【発明の効果】
【０００７】
本開示によれば、筐体の寸法の低減が可能な粒子分離装置を提供することができる。
【図面の簡単な説明】
【０００８】
本開示の一実施形態における粒子分離装置を概略的に示す斜視図である。
分離デバイスを概略的に示す斜視図である。

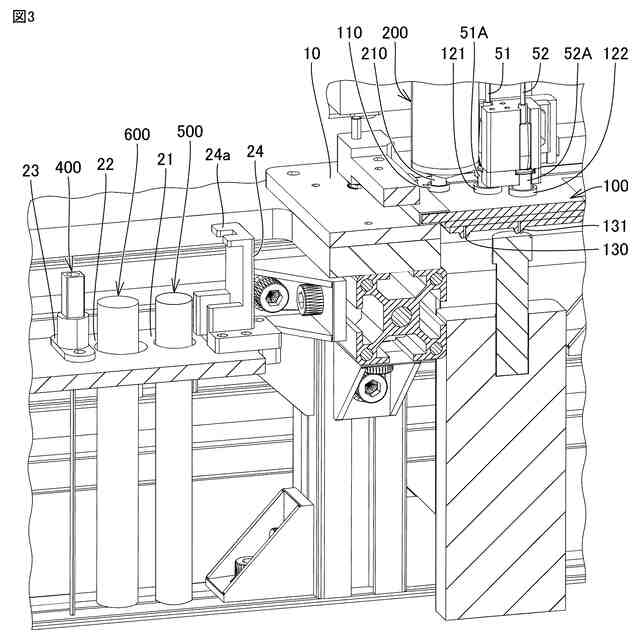

デバイス設置部及び設置部材の近傍を示す斜視図である。

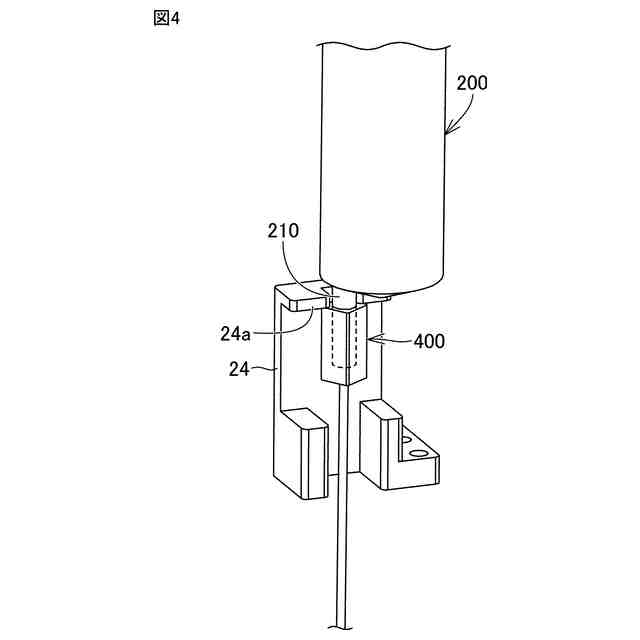

針が針係合部に係合した状態を示す斜視図である。

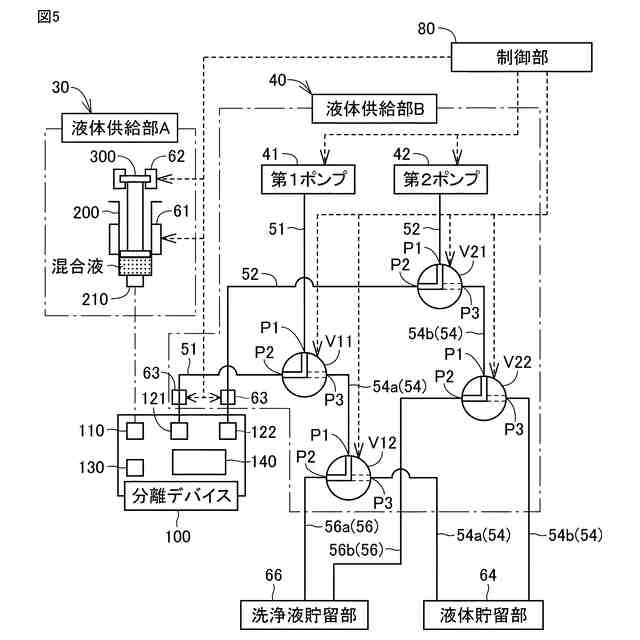

制御部とその制御対象との関係を概略的に示す図である。

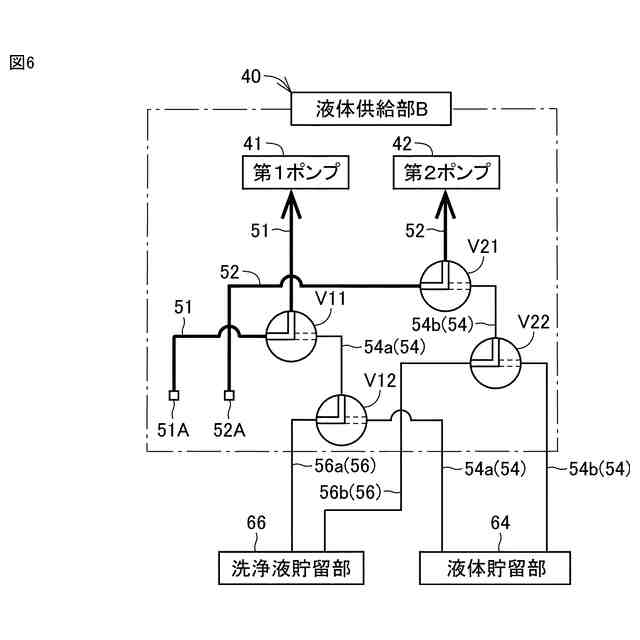

各連結流路から各ポンプに洗浄液を回収する洗浄液回収操作を概略的に示す図である。

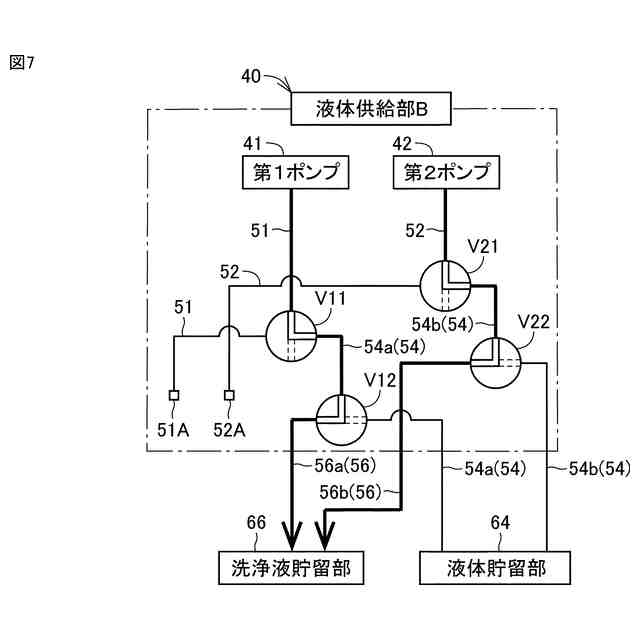

各ポンプから洗浄液貯留部に洗浄液を戻す洗浄液貯留操作を概略的に示す図である。

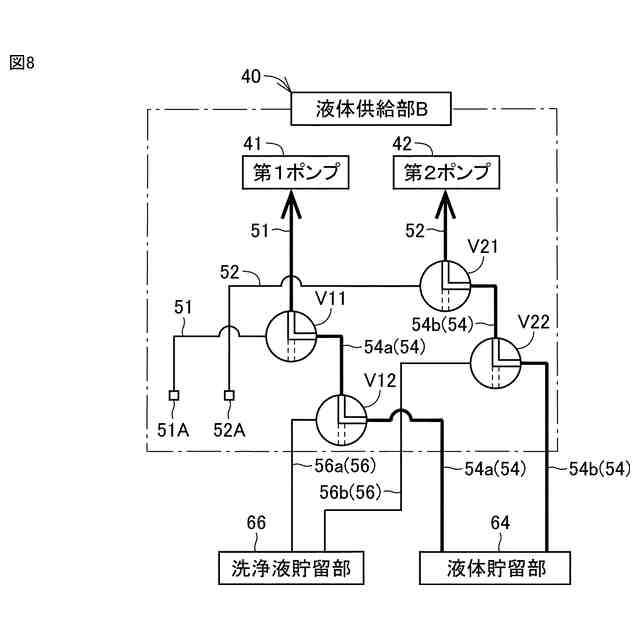

液体貯留部から各ポンプに液体Ｂを補給する液体Ｂの補給操作を概略的に示す図である。

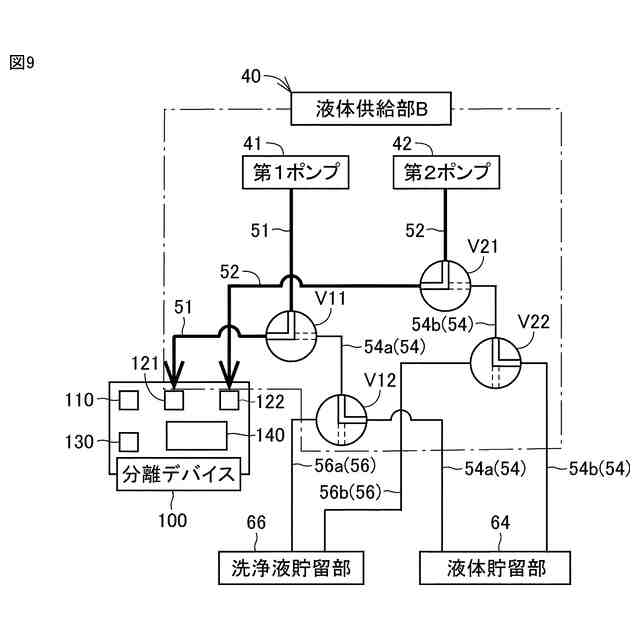

各ポンプから分離デバイスに液体Ｂを供給・充填する液体Ｂの充填操作を概略的に示す図である。
各連結流路から各ポンプからに液体Ｂを回収する液体Ｂの回収操作を概略的に示す図である。
各ポンプから液体貯留部に液体Ｂを戻す液体Ｂの貯留操作を概略的に示す図である。
洗浄液貯留部から各ポンプに洗浄液を補給する洗浄液補給操作を概略的に示す図である。
各ポンプから各連結流路に洗浄液を充填する洗浄液充填操作を概略的に示す図である。
【発明を実施するための形態】
【０００９】
本開示の実施形態について、図面を参照して説明する。なお、以下で参照する図面では、同一又はそれに相当する部材には、同じ番号が付されている。
【００１０】

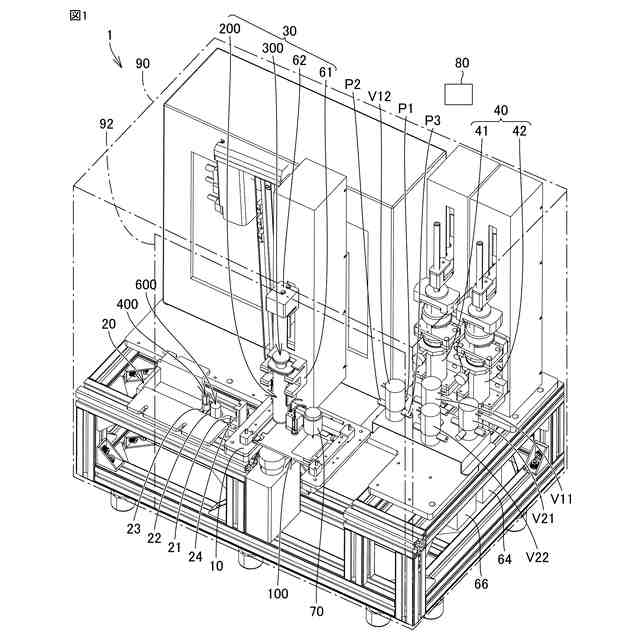

図１は、本開示の一実施形態における粒子分離装置を概略的に示す斜視図である。この粒子分離装置１は、サンプル液である粒子を含む液体Ａを、分離デバイスに流入させ、液体Ａから粒子を分離する装置である。粒子分離装置１は、例えば、血液からの白血球（粒子）の分離に好ましく用いられる。
（【００１１】以降は省略されています）
