公開番号2025074567
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185467
出願日2023-10-30
発明の名称照明装置
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類F21S 2/00 20160101AFI20250507BHJP(照明)
要約【課題】発光時における照明装置の目立ちやすさを低減する。
【解決手段】照明装置は、筐体と、光源と、波長変換部と、第1光学系と、第1遮光部と、を備えている。筐体は、第1開口を有する。光源は、励起光を出射する。波長変換部は、励起光の照射に応じて該励起光とは異なる波長スペクトルを有する蛍光を筐体の内部空間に出射する。第1光学系は、内部空間に位置している。第1光学系は、蛍光の光路において波長変換部と第1開口との間に位置している1つ以上の光学部品を含み、波長変換部から出射された蛍光を第1開口側の仮想的な像面に結像させて、第1開口から蛍光を出射させる。波長変換部は、第1光学系の側に位置している第1面、を有する。該第1面は、第1領域と、該第1領域を囲んでいる第2領域と、を含む。第1遮光部は、第1領域と第1光学系との間に位置している第1貫通孔を有するとともに、第2領域を覆っている。
【選択図】図2
特許請求の範囲【請求項１】
第１開口を有する筐体と、
励起光を出射する光源と、
前記励起光の照射に応じて該励起光とは異なる波長スペクトルを有する蛍光を前記筐体の内部空間に出射する波長変換部と、
前記内部空間に位置している第１光学系と、
第１遮光部と、を備え、
前記第１光学系は、前記蛍光の光路において前記波長変換部と前記第１開口との間に位置している１つ以上の光学部品を含み、前記波長変換部から出射された前記蛍光を前記第１開口側の仮想的な像面に結像させて、前記第１開口から前記蛍光を出射させ、
前記波長変換部は、前記第１光学系の側に位置している第１面、を有し、
該第１面は、第１領域と、該第１領域を囲んでいる第２領域と、を含み、
前記第１遮光部は、前記第１領域と前記第１光学系との間に位置している第１貫通孔を有するとともに、前記第２領域を覆っている、照明装置。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の照明装置であって、
前記第１遮光部は、前記第１光学系の側に位置している黒色の第２面、を有する、照明装置。
【請求項３】
請求項１または請求項２に記載の照明装置であって、
前記第１遮光部は、金属製の膜、金属製の箔もしくは金属製の板状の部材を含む、照明装置。
【請求項４】
請求項３に記載の照明装置であって、
前記第１遮光部は、前記第２領域側に位置している第３面を有するとともに、該第３面において金属が露出している、照明装置。
【請求項５】
請求項１または請求項２に記載の照明装置であって、
前記第１遮光部は、前記第２領域に接触している、照明装置。
【請求項６】
請求項５に記載の照明装置であって、
前記第１遮光部は、前記波長変換部と一体的に構成されている、照明装置。
【請求項７】
請求項１または請求項２に記載の照明装置であって、
前記第１遮光部は、前記第２領域上に位置している第１塗膜、を含む、照明装置。
【請求項８】
請求項１または請求項２に記載の照明装置であって、
仮想的な第１回転軸を中心として、前記波長変換部を回転させる第１回転機構、をさらに備え、
前記第１回転軸は、前記第１領域に垂直な第１法線に直交している第１直交方向において前記第１貫通孔からずれて位置しているとともに、前記第１法線に沿った第１法線方向に沿って位置しており、
前記第１遮光部は、前記筐体に対して固定された状態で位置しており、
前記第１回転機構は、前記第１回転軸を中心として前記波長変換部を回転させることで、前記第１面における前記第１領域の位置を変更させる、照明装置。
【請求項９】
請求項１または請求項２に記載の照明装置であって、
前記第１遮光部は、前記光源から前記波長変換部へ向かう前記励起光の光路上に位置している、照明装置。
【請求項１０】
請求項９に記載の照明装置であって、
前記１つ以上の光学部品は、前記光源からの前記励起光を前記波長変換部に導くとともに前記波長変換部からの前記蛍光を前記第１開口に導く波長分離フィルタ、を含み、
前記光源、前記波長分離フィルタ、前記第１遮光部および前記波長変換部は、第１方向に沿って並んでおり、
前記波長分離フィルタおよび前記第１開口は、前記第１方向に交差している第２方向に沿って並んでおり、
前記波長分離フィルタは、前記光源からの前記励起光を前記波長変換部に向けて透過させるとともに、前記波長変換部からの前記蛍光を前記第１開口に向けて反射させる、照明装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、照明装置に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
光源からの励起光の入射に応じて蛍光体が蛍光を出射する発光デバイスがある（例えば、特許文献１の記載を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２０３８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
照明装置については、発光時における照明装置の目立ちやすさを低減する点で改善の余地がある。
【課題を解決するための手段】
【０００５】
照明装置が開示される。
【０００６】
照明装置の一態様は、筐体と、光源と、波長変換部と、第１光学系と、第１遮光部と、を備えている。前記筐体は、第１開口を有する。前記光源は、励起光を出射する。前記波長変換部は、前記励起光の照射に応じて該励起光とは異なる波長スペクトルを有する蛍光を前記筐体の内部空間に出射する。前記第１光学系は、前記内部空間に位置している。前記第１光学系は、前記蛍光の光路において前記波長変換部と前記第１開口との間に位置している１つ以上の光学部品を含み、前記波長変換部から出射された前記蛍光を前記第１開口側の仮想的な像面に結像させて、前記第１開口から前記蛍光を出射させる。前記波長変換部は、前記第１光学系の側に位置している第１面、を有する。該第１面は、第１領域と、該第１領域を囲んでいる第２領域と、を含む。前記第１遮光部は、前記第１領域と前記第１光学系との間に位置している第１貫通孔を有するとともに、前記第２領域を覆っている。
【０００７】
照明装置の一態様は、筐体と、光源と、波長変換部と、第１光学系と、第２光学系と、
第２遮光部と、を備えている。前記筐体は、第１開口を有する。前記光源は、励起光を出射する。前記波長変換部は、前記励起光の照射に応じて該励起光とは異なる波長スペクトルを有する蛍光を前記筐体の内部空間に出射する。前記第１光学系は、前記内部空間に位置している。前記第２光学系は、前記光源から前記波長変換部への前記励起光の光路において、前記光源と前記波長変換部との間に位置している。前記第１光学系は、前記蛍光の光路において前記波長変換部と前記第１開口との間に位置している１つ以上の光学部品を含み、前記波長変換部から出射された前記蛍光を前記第１開口側の仮想的な像面に結像させて、前記第１開口から前記蛍光を出射させる。前記波長変換部は、前記第１光学系の側に位置している第１面と、該第１面とは逆側の第４面と、を有する。前記第４面は、前記光源からの前記励起光が照射される。前記第４面は、第３領域と、該第３領域を囲んでいる第４領域と、を含む。前記第２遮光部は、前記第３領域と前記第２光学系との間に位置している第２貫通孔を有するとともに、前記第４領域を覆っている。
【発明の効果】
【０００８】
発光時における照明装置の目立ちやすさを低減することができる。
【図面の簡単な説明】
【０００９】

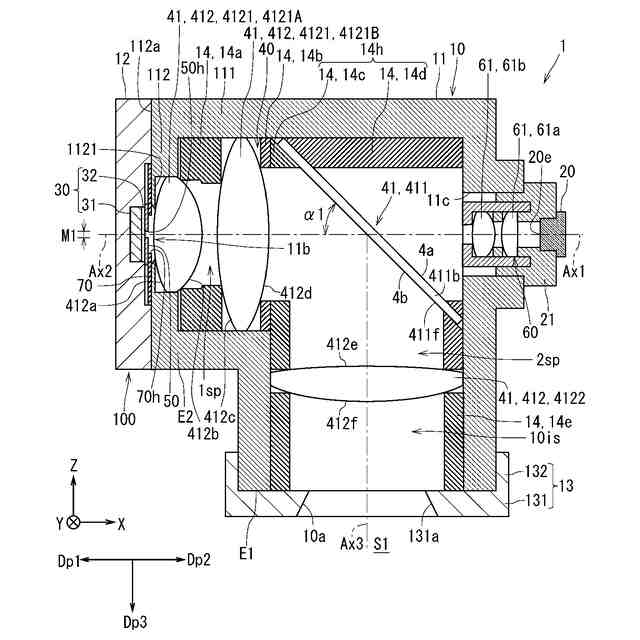

図１は、第１実施形態に係る照明装置の構成の一例を概略的に示す断面図である。

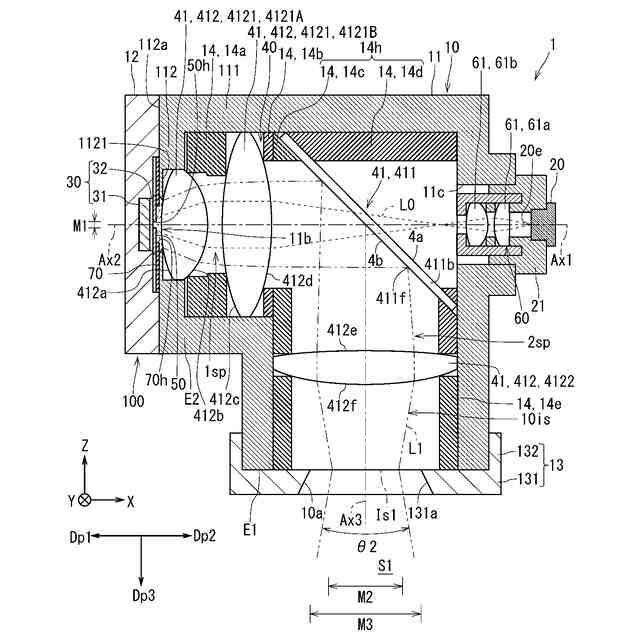

図２は、第１実施形態に係る照明装置における光の経路の一例を概略的に示す断面図である。

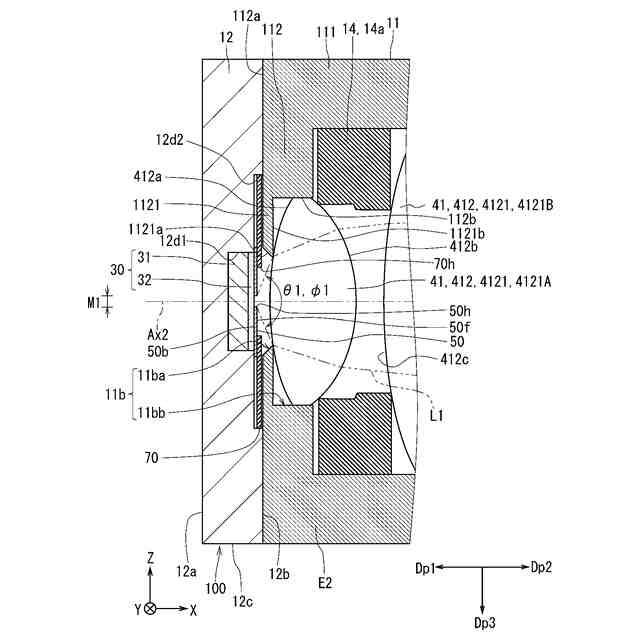

図３は、図１の照明装置の一部を拡大して概略的に示す拡大断面図である。

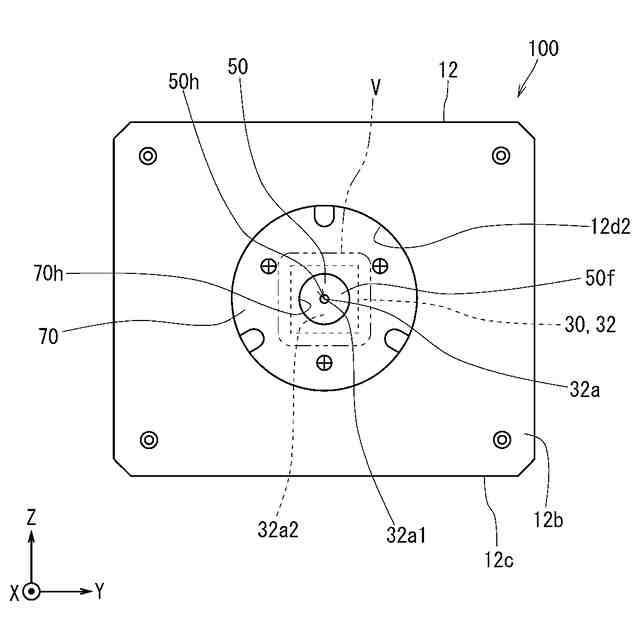

図４は、図１の照明装置のうちの第１部材の構成の一例を概略的に示す正面図である。

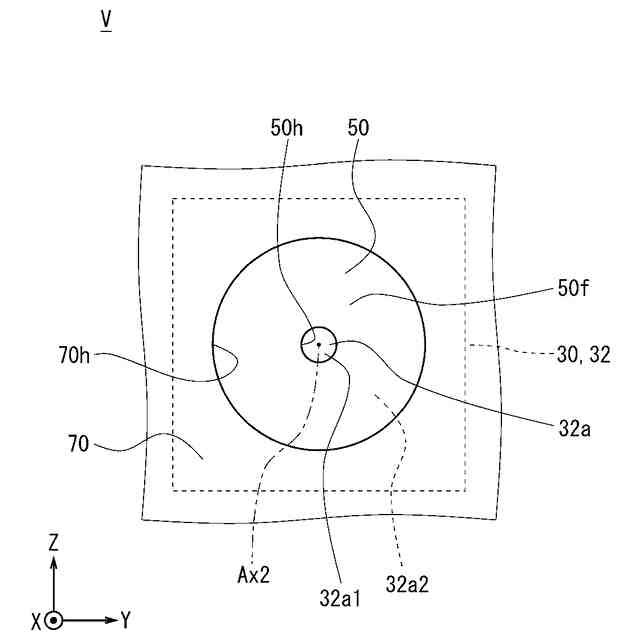

図５は、図４の第１部材の一部としての二点鎖線で囲まれたＶ部を拡大して示す拡大正面図である。

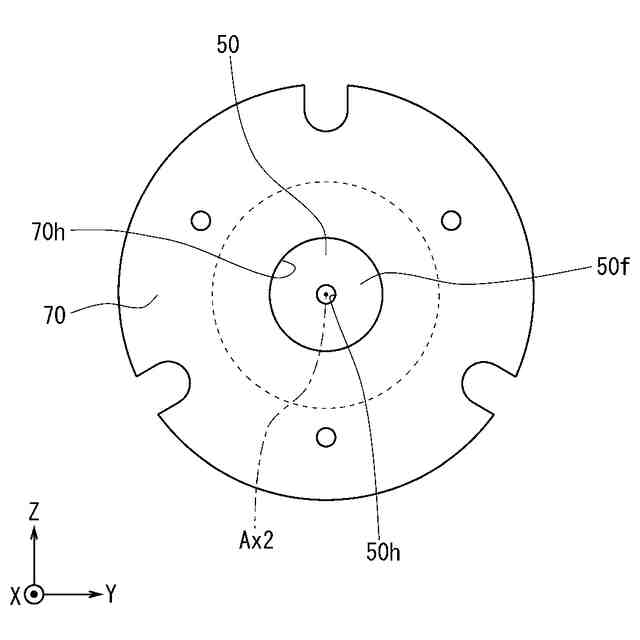

図６は、第１遮光部および第２取付部材の構成の一例を概略的に示す正面図である。

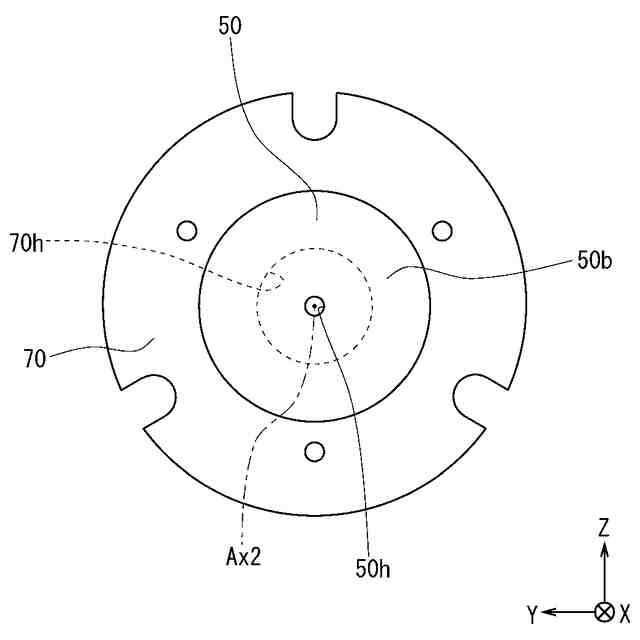

図７は、第１遮光部および第２取付部材の構成の一例を概略的に示す背面図である。

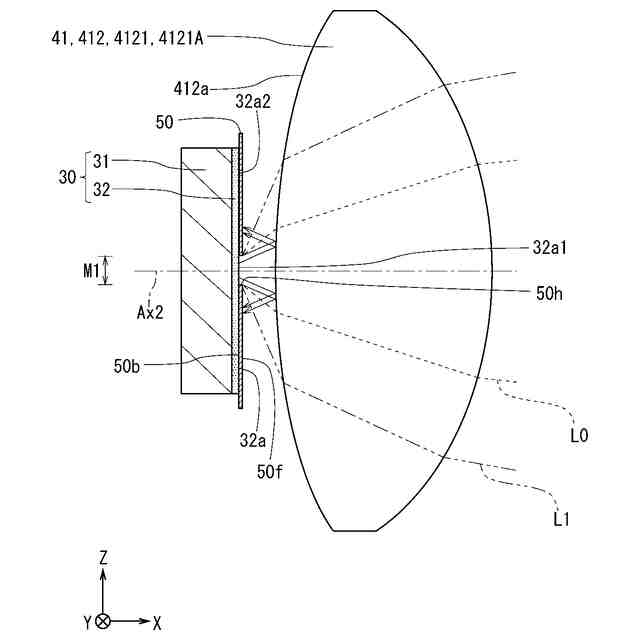

図８は、第１実施形態に係る照明装置のうちの波長変換部材、第１遮光部および第１Ａレンズにおける光の経路の一例を概略的に示す断面図である。

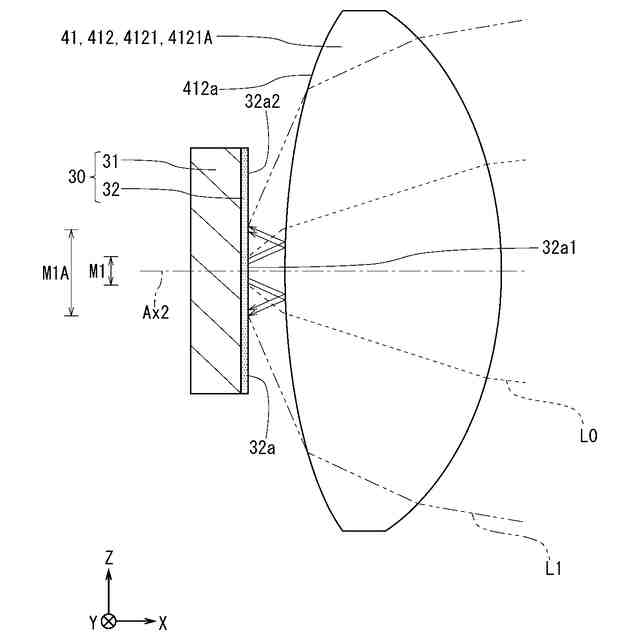

図９は、一参考例に係る照明装置のうちの波長変換部材および第１Ａレンズにおける光の経路の一例を概略的に示す断面図である。
図１０は、第１実施形態に係る波長分離フィルタにおける光の波長と光の透過率との関係の一例を模式的に示すグラフである。
図１１は、第２実施形態に係る波長変換部材および第１遮光部の構成の第１例を概略的に示す断面図である。
図１２は、第２実施形態に係る波長変換部材および第１遮光部の構成の第２例を概略的に示す断面図である。
図１３は、第２実施形態に係る波長変換部材および第１遮光部の構成の第２例を第１の方法で形成する途中の状態を模式的に示す断面図である。
図１４は、第２実施形態に係る波長変換部材および第１遮光部の構成の第２例を第１の方法で形成する途中の状態を模式的に示す断面図である。
図１５は、第２実施形態に係る波長変換部材および第１遮光部の構成の第２例を第１の方法で形成する途中の状態を模式的に示す断面図である。
図１６は、第２実施形態に係る波長変換部材および第１遮光部の構成の第２例を第２の方法で形成する途中の状態を模式的に示す断面図である。
図１７は、第２実施形態に係る波長変換部材および第１遮光部の構成の第２例を第２の方法で形成する途中の状態を模式的に示す断面図である。
図１８は、第２実施形態に係る波長変換部材および第１遮光部の構成の第２例を第２の方法で形成する途中の状態を模式的に示す断面図である。
図１９は、第３実施形態に係る照明装置の構成の一例を概略的に示す断面図である。
図２０は、第３実施形態に係る照明装置において波長変換部材の回転に応じて第１領域が変更される態様の一例を概略的に示す図である。
図２１は、第４実施形態に係る照明装置の構成の一例を概略的に示す断面図である。
図２２は、第４実施形態に係る波長分離フィルタにおける光の波長と光の透過率との関係の一例を模式的に示すグラフである。
図２３は、第４実施形態に係る第１部材の一部を拡大して概略的に示す拡大底面図である。
図２４は、第５実施形態に係る照明装置の構成の一例を概略的に示す断面図である。
図２５は、第５実施形態に係る波長変換部および第１遮光部の構成の一例を概略的に示す平面図である。
図２６は、第６実施形態に係る照明装置の構成の一例を概略的に示す断面図である。
図２７は、図２６の照明装置の一部を拡大して概略的に示す拡大断面図である。
図２８は、第６実施形態に係る波長変換部および第１遮光部の構成の一例を概略的に示す底面図である。
図２９は、第６実施形態に係る照明装置の構成の他の一例の一部を概略的に示す断面図である。
図３０は、第６実施形態に係る波長変換部および第２遮光部の構成の一例を概略的に示す平面図である。
図３１は、第６実施形態に係る照明装置の構成の他の一例の一部を概略的に示す断面図である。
【発明を実施するための形態】
【００１０】
励起光を発する光源と、蛍光体を含む波長変換部と、を備えた発光デバイスがある。この蛍光体は、光源からの励起光の入射に応じて蛍光を出射する。
（【００１１】以降は省略されています）
