特許ウォッチ

公開番号2025090384
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205582
出願日2023-12-05
発明の名称手術器具
出願人京セラ株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類A61B 17/70 20060101AFI20250610BHJP(医学または獣医学;衛生学)
要約【課題】椎弓根スクリューに、容易に取付けられ、容易に取外しできる。
【解決手段】手術器具は、ロッドと当接することができる当接部を有するアウター部と、複数の把持片からなるとともに、第1端に、椎弓根スクリューのヘッド部を把持する把持部を有し、把持片の第1端側の隅の少なくとも何れかは、長手方向に対し斜めに切り落とされた切り落し部を有するインナー部とを有する。
【選択図】図2
特許請求の範囲【請求項１】
インナー部と、
前記インナー部を覆うように位置し、前記インナー部の長手方向に移動可能なアウター部と、を備え、
前記アウター部は、ロッドと当接することができる当接部を有し、
前記インナー部は、複数の把持片からなるとともに、第１端に、椎弓根スクリューのヘッド部を把持する把持部を有し、
前記把持片の前記第１端側の隅の少なくとも何れかは、前記長手方向に対し斜めに切り落とされた切り落し部を有する、
手術器具。
続きを表示（約 780 文字）【請求項２】
前記インナー部は、略筒状であり、前記長手方向は、前記略筒状の軸方向である、請求項１に記載の手術器具。
【請求項３】
前記把持片は、前記略筒状の前記インナー部の前記第１端の側壁のうち、前記第１端の前記長手方向に設けられた切込み以外の部分である、請求項２に記載の手術器具。
【請求項４】
前記切り落とし部は、前記ロッドが正しい位置に配置されたときの前記ロッドよりも、前記第１端とは反対側の第２端側に配されている、請求項１に記載の手術器具。
【請求項５】
前記把持部により前記椎弓根スクリューを把持し、前記アウター部を前記ロッドと当接させた状態で、前記アウター部を前記インナー部の長手方向に移動させることにより、前記ロッドの位置を調整する、請求項１に記載の手術器具。
【請求項６】
前記把持片の前記第１端側の隅は何れも、前記長手方向に対し斜めに切り落とされた切り落し部を有する、請求項１に記載の手術器具。
【請求項７】
前記把持部の内面は、前記長手方向に前記第１端から離れるほど、前記長手方向に垂直な断面の内径が小さくなるテーパ形状である、請求項１に記載の手術器具。
【請求項８】
前記把持部は、前記椎弓根スクリューを把持したとき、前記椎弓根スクリューが前記手術器具から離れる方向への移動を止める係止部を有する、請求項１に記載の手術器具。
【請求項９】
前記係止部は、前記椎弓根スクリューに設けられた突起が係止される孔であって、開口が略楕円形状の孔である、請求項８に記載の手術器具。
【請求項１０】
前記把持部は、対向する２枚の把持片を有する、請求項１に記載の手術器具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、脊椎固定術に用いるロッドの位置を調整する手術器具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
複数の脊椎を相互に固定する脊椎固定術が知られている。脊椎固定術では、一例として、脊椎の椎弓根に挿入された椎弓根スクリュー間にロッドを渡して、脊椎を固定する。
【０００３】
脊椎を正確な位置で固定するためには、椎弓根スクリューに渡されるロッドの位置を正確なものとする必要がある。そこで、ロッドポジショナー、ロッドリデューサー等と呼ばれる、ロッドの位置を調整する手術器具が知られている。
【先行技術文献】
【特許文献】
【０００４】
特表２００４－５３１３５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ロッドの位置を調整する手術器具は、椎弓根スクリューに取付けられて、ロッドの位置を調整する。よって、手術器具は、椎弓根スクリューに容易に取付けられ、そして、椎弓根スクリューから容易に取外しできるとよい。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る手術器具は、インナー部と、前記インナー部を覆うように位置し、前記インナー部の長手方向に移動可能なアウター部と、を備え、前記アウター部は、ロッドと当接することができる当接部を有し、前記インナー部は、複数の把持片からなるとともに、第１端に、椎弓根スクリューのヘッド部を把持する把持部を有し、前記把持片の前記第１端側の隅の少なくとも何れかは、前記長手方向に対し斜めに切り落とされた切り落し部を有する。
【発明の効果】
【０００７】
本開示の一態様によれば、術者に、容易に手術器具を椎弓根スクリューに取付けさせることができる。
【図面の簡単な説明】
【０００８】

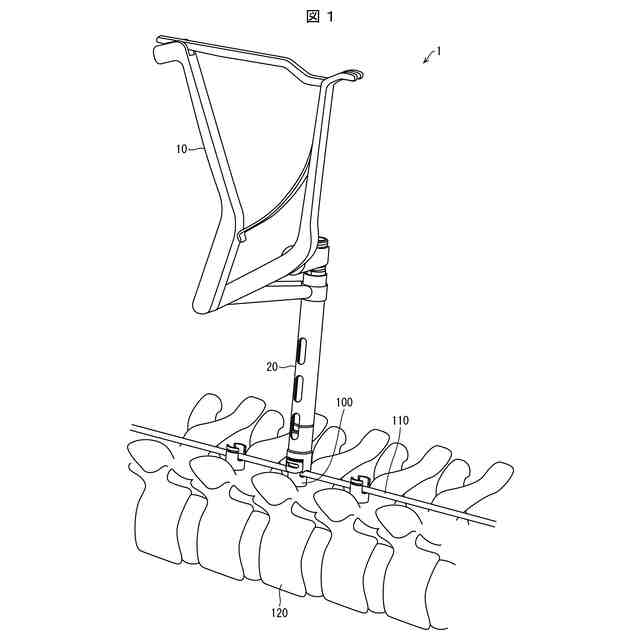

本開示の実施形態に係る手術器具の全体概要を示す図である。

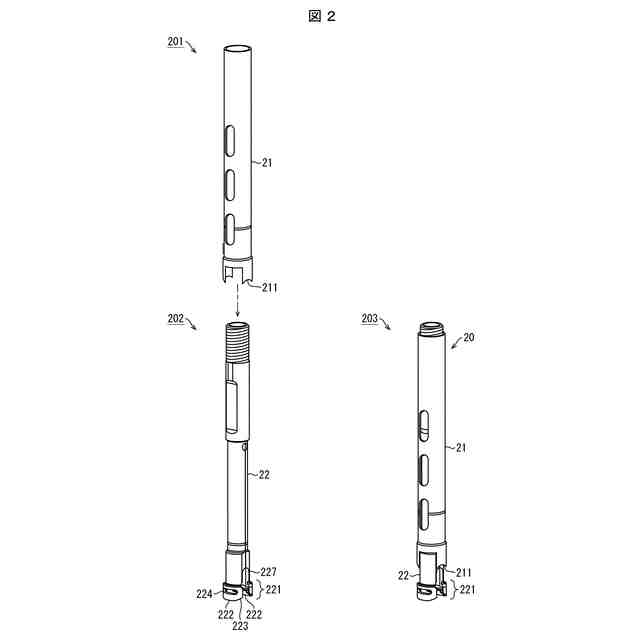

上記手術器具の本体部の詳細を示す図である。

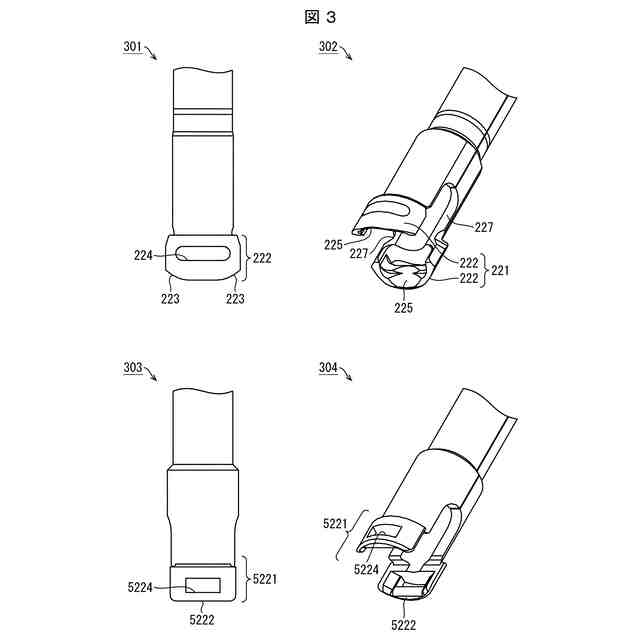

上記手術器具のインナー部の把持部の詳細を示す図である。

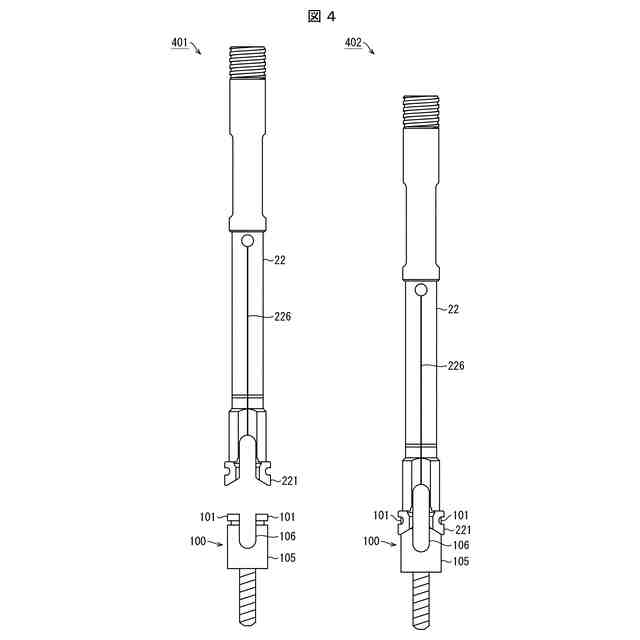

上記インナー部の把持部で椎弓根スクリューを把持する様子を示す図である。

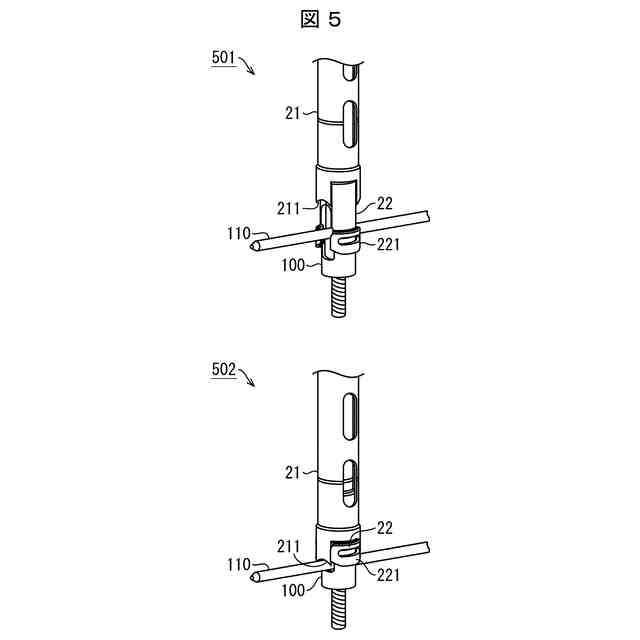

上記手術器具によりロッドの位置を調整する方法を示す図である。

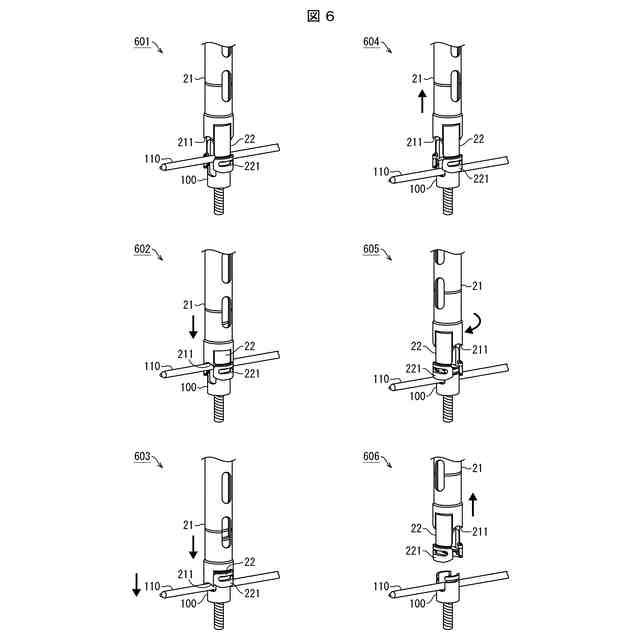

上記手術器具によるロッドの位置の調整、および上記手術器具の椎弓根スクリューからの取り外しについて示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示の一実施形態について、詳細に説明する。まず、図１を参照して本実施形態に係る手術器具１の概要について説明する。図１は、手術器具１の全体概要を示す図である。手術器具１は、脊柱の位置を調整するための器具であり、一般的に、ロッドポジショナー、ロッドリデューサー等と呼ばれるロッド位置を調整するための器具である。
【００１０】
図１に示すように、手術器具１は、ハンドル部１０と本体部２０とを含む。手術器具１は、ハンドル部１０を操作することにより、本体部２０が動作して、椎弓根スクリュー１００とロッド１１０との位置関係を調整するものである。椎弓根スクリュー１００とロッド１１０との位置関係を調整することにより、ロッド１１０の軸に沿うように、椎弓根スクリュー１００が挿入された椎骨１２０の位置を調整することができる。
（【００１１】以降は省略されています）
