公開番号2025086254
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023200190
出願日2023-11-27
発明の名称電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置
出願人京セラ株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 8/02 20160101AFI20250530BHJP(基本的電気素子)
要約【課題】耐久性を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置を提供する。
【解決手段】電気化学セルは、金属板と、素子部と、多孔質部と、封止材と、第1中間部とを備える。多孔質部は、金属板と素子部との間に位置する。封止材は、金属板に接する。第1中間部は、多孔質部と封止材との間に位置する。多孔質部は、第1材料を有する第1粒子を含む。封止材は、第1材料とは異なる第2材料を含む。第1中間部は、第1粒子と、第1粒子間に位置する第2材料とを含む。

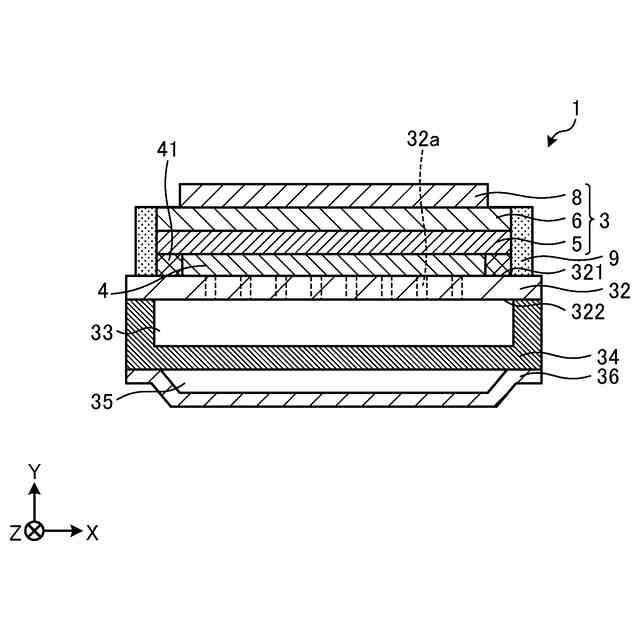

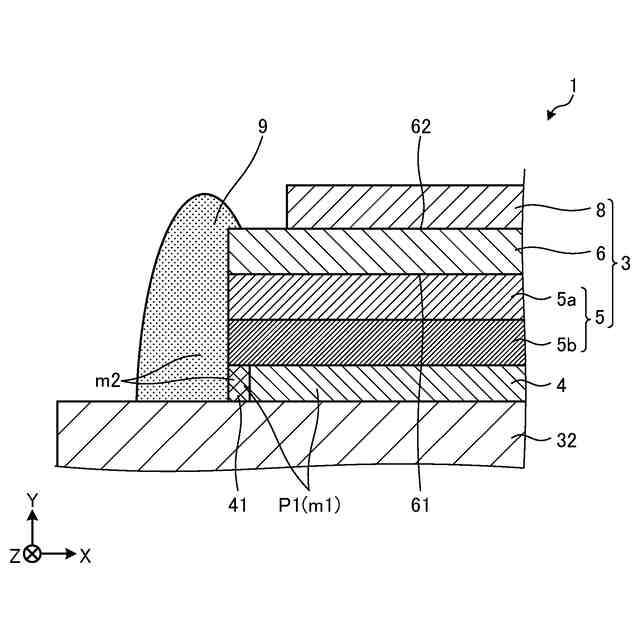

【選択図】図3
特許請求の範囲【請求項１】
金属板と、
素子部と、
前記金属板と前記素子部との間に位置する多孔質部と、
前記金属板に接する封止材と、
前記多孔質部と前記封止材との間に位置する第１中間部と
を備え、
前記多孔質部は、第１材料を有する第１粒子を含み、
前記封止材は、前記第１材料とは異なる第２材料を含み、
前記第１中間部は、前記第１粒子と、該第１粒子間に位置する第２材料とを含む
電気化学セル。
続きを表示（約 1,100 文字）【請求項２】

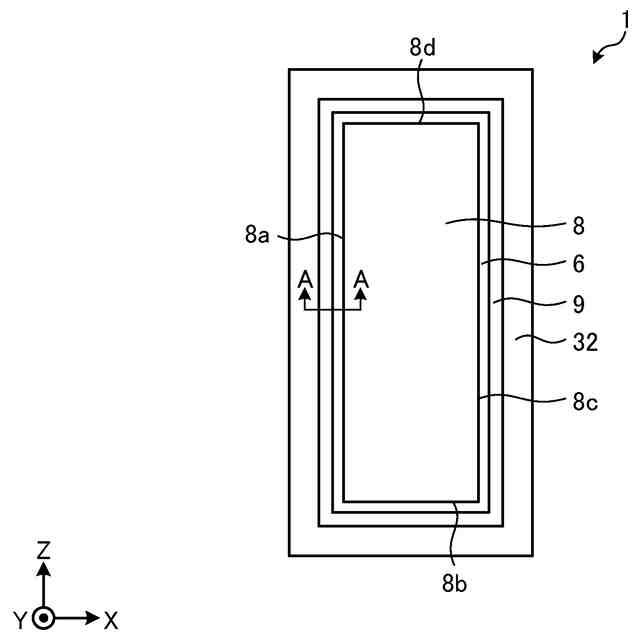

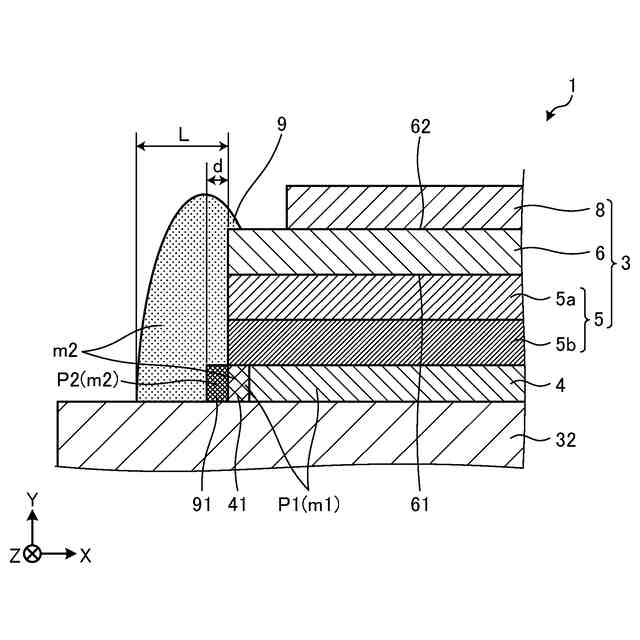

前記第１中間部に接する前記封止材は、前記第２材料を有する第２粒子を含み、
該第２粒子は、前記第１中間部に位置する前記第１粒子の平均粒径よりも粒径が大きい粒子を含む
請求項１に記載の電気化学セル。
【請求項３】

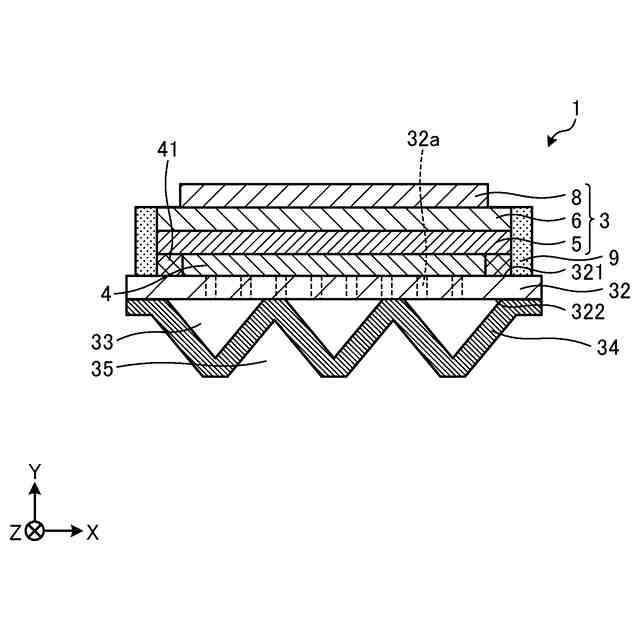

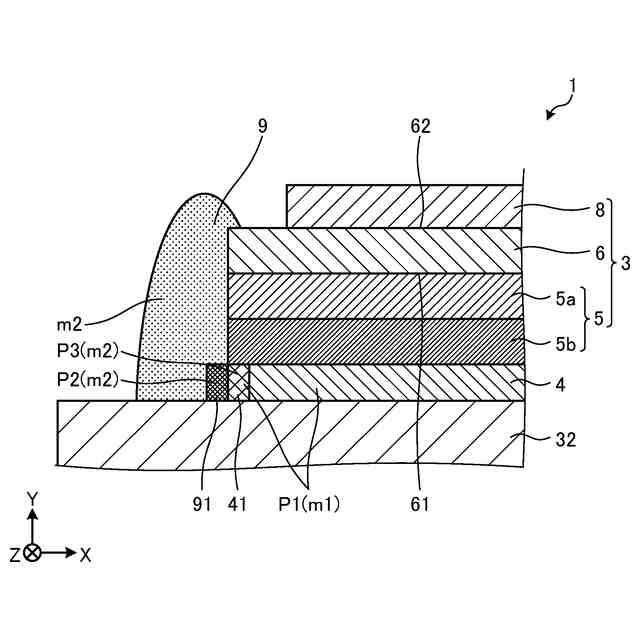

前記第１中間部に接する前記封止材は、前記第２材料を有する第２粒子を含み、
前記第１中間部は、前記第２材料を有する第３粒子を含み、
前記第２粒子は、前記第３粒子の平均粒径よりも粒径が大きい粒子を含む
請求項１に記載の電気化学セル。
【請求項４】
前記第１中間部に接する前記封止材は、前記第２材料を有する第２粒子を含み、
前記第２粒子の平均粒径は、前記第１中間部に位置する前記第１粒子の平均粒径より大きい
請求項１に記載の電気化学セル。
【請求項５】
前記第１中間部に接する前記封止材は、前記第２材料を有する第２粒子を含み、
前記第１中間部は、前記第２材料を有する第３粒子を含み、
前記第２粒子の平均粒径は、前記第３粒子の平均粒径より大きい
請求項１に記載の電気化学セル。
【請求項６】
前記素子部は、
前記第１中間部と向かい合う第１面および該第１面の反対側に位置する第２面を有する固体電解質層と、
前記第１面と前記多孔質部との間に位置する第１電極と、
前記第２面と向かい合う第２電極と
を備え、
前記第２電極側から平面視したとき、前記多孔質部の輪郭が、前記第１電極の輪郭の内側に位置する
請求項５に記載の電気化学セル。
【請求項７】
前記第２電極側から平面視したとき、前記第１中間部の輪郭が、前記第１電極の輪郭の内側に位置する
請求項６に記載の電気化学セル。
【請求項８】
前記第１粒子が、金属粒子および／または導電性の酸化物粒子を含む
請求項１に記載の電気化学セル。
【請求項９】
前記多孔質部の気孔率は、前記第１電極の気孔率より大きい
請求項６に記載の電気化学セル。
【請求項１０】

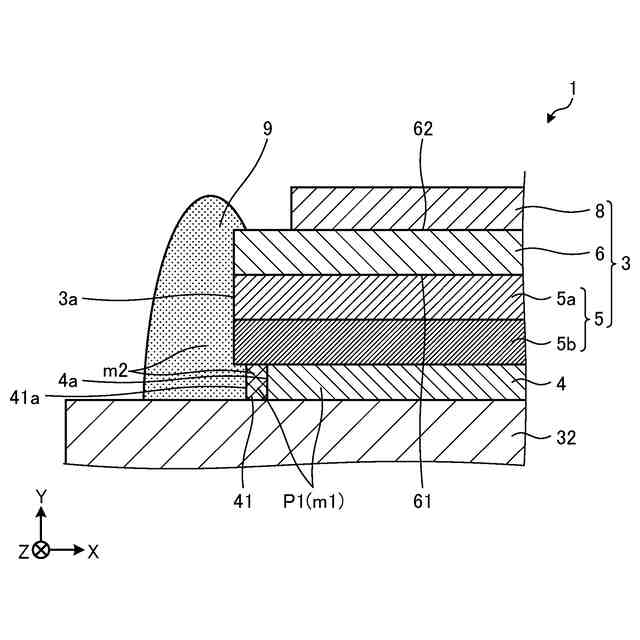

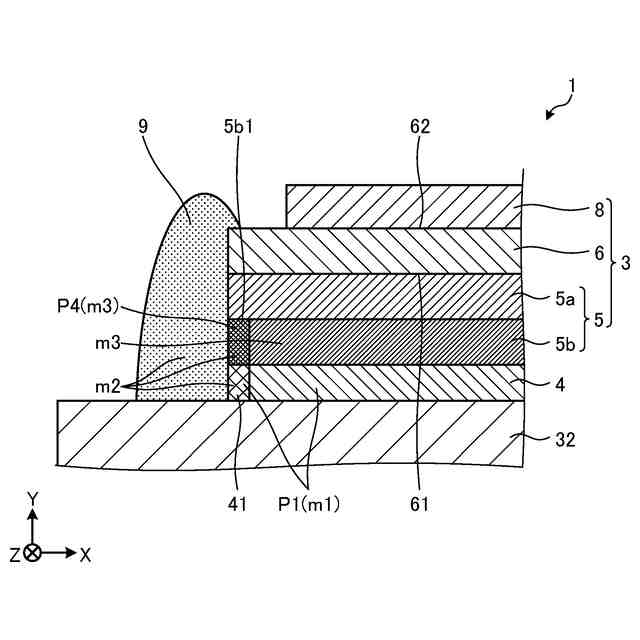

前記第１電極は、前記第１面側に位置する活性部と、前記多孔質部側に位置し、前記第１材料および前記第２材料とは異なる第３材料を含む拡散部とを有し、
前記拡散部と前記封止材との間に位置し、前記第３材料を有する第４粒子と、該第４粒子間に位置する第２材料とを含む第２中間部をさらに備える
請求項６に記載の電気化学セル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置に関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
近年、次世代エネルギーとして、燃料電池セルを複数有する燃料電池セルスタック装置が種々提案されている。燃料電池セルは、水素含有ガス等の燃料ガスと空気等の酸素含有ガスとを用いて電力を得ることができる電気化学セルの一種である。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－７２００２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の燃料電池セルスタック装置では、耐久性を向上させる点で改善の余地があった。
【０００５】
実施形態の一態様は、耐久性を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態の一態様に係る電気化学セルは、金属板と、素子部と、多孔質部と、封止材と、第１中間部とを備える。多孔質部は、前記金属板と前記素子部との間に位置する。封止材は、前記金属板に接する。第１中間部は、前記多孔質部と前記封止材との間に位置する。前記多孔質部は、第１材料を有する第１粒子を含む。前記封止材は、前記第１材料とは異なる第２材料を含む。前記第１中間部は、前記第１粒子と、該第１粒子間に位置する第２材料とを含む。
【０００７】

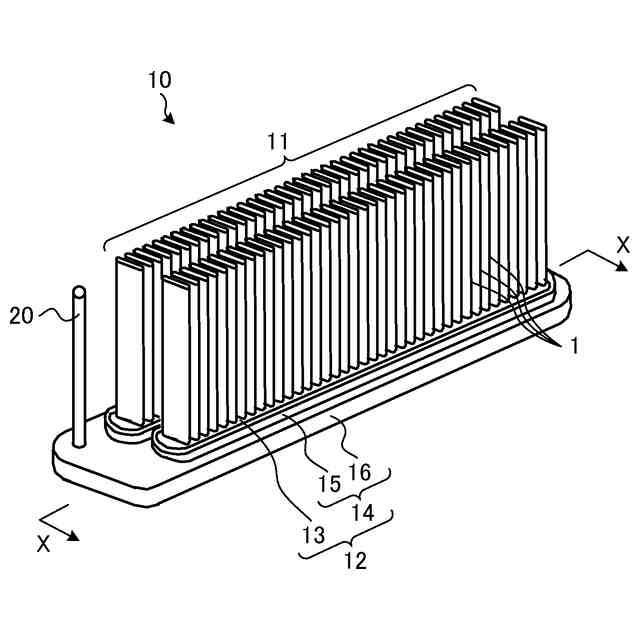

また、実施形態の一態様に係る電気化学セル装置は、上記に記載の電気化学セルを含むセルスタックを有する。
【０００８】
また、本開示のモジュールは、上記に記載の電気化学セル装置と、電気化学セル装置を収納する収納容器とを備える。
【０００９】
また、本開示のモジュール収容装置は、上記に記載のモジュールと、モジュールの運転を行うための補機と、モジュールおよび補機を収容する外装ケースとを備える。
【発明の効果】
【００１０】
実施形態の一態様によれば、耐久性を向上することができる電気化学セル、電気化学セル装置、モジュールおよびモジュール収容装置が提供可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
