公開番号2025106507
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025065277,2024006039
出願日2025-04-10,2022-04-01
発明の名称通信制御方法、ユーザ装置、プロセッサ、ネットワーク装置、移動通信システム及びプログラム
出願人京セラ株式会社
代理人弁理士法人キュリーズ
主分類H04W 4/06 20090101AFI20250708BHJP(電気通信技術)
要約【課題】改善されたマルチキャスト・ブロードキャストサービス(MBS)を実現する通信制御方法及び基地局を提供する。
【解決手段】基地局gNBからユーザ装置UEに対してMBSを提供する移動通信システムで用いる通信制御方法であって、基地局が、MBSシステム情報ブロックをブロードキャストすることと、MBSトラフィックチャネルのスケジューリング情報をMBS制御チャネルで送信することと、を含み、MBSシステム情報ブロックは、MBS制御チャネルの受信をユーザ装置が行うためのサーチスペース識別子を含み、サーチスペース識別子は、MBS制御チャネルと対応付けられた物理下りリンク制御チャネルにおいてユーザ装置が復号対象とするリソース範囲であるサーチスペースを示す。
【選択図】図10
特許請求の範囲【請求項１】
ネットワーク装置からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、
前記ネットワーク装置が、ＭＢＳシステム情報ブロックをブロードキャストすることと、
前記ネットワーク装置が、ＭＢＳトラフィックチャネルのスケジューリング情報をＭＢＳ制御チャネルで送信することと、を有し、
前記ＭＢＳシステム情報ブロックは、前記ＭＢＳ制御チャネルの受信を前記ユーザ装置が行うためのサーチスペースに関する情報を含み、
前記サーチスペースに関する情報は、ＣｏｎｔｒｏｌＲｅｓｏｕｒｃｅＳｅｔＩＤを特定する情報を含む
通信制御方法。
続きを表示（約 1,400 文字）【請求項２】
マルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供するネットワーク装置と通信するユーザ装置であって、
ＭＢＳシステム情報ブロックを前記ネットワーク装置から受信する受信部を備え、
前記受信部は、ＭＢＳトラフィックチャネルのスケジューリング情報をＭＢＳ制御チャネルで受信し、
前記ＭＢＳシステム情報ブロックは、前記ＭＢＳ制御チャネルの受信を前記ユーザ装置が行うためのサーチスペースに関する情報を含み、
前記サーチスペースに関する情報は、ＣｏｎｔｒｏｌＲｅｓｏｕｒｃｅＳｅｔＩＤを特定する情報を含む
ユーザ装置。
【請求項３】
マルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供するネットワーク装置と通信するユーザ装置を制御するプロセッサであって、
ＭＢＳシステム情報ブロックを前記ネットワーク装置から受信する処理と、
ＭＢＳトラフィックチャネルのスケジューリング情報をＭＢＳ制御チャネルで受信する処理と、を実行し、
前記ＭＢＳシステム情報ブロックは、前記ＭＢＳ制御チャネルの受信を前記ユーザ装置が行うためのサーチスペースに関する情報を含み、
前記サーチスペースに関する情報は、ＣｏｎｔｒｏｌＲｅｓｏｕｒｃｅＳｅｔＩＤを特定する情報を含む
プロセッサ。
【請求項４】
ユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供するネットワーク装置であって、
ＭＢＳシステム情報ブロックをブロードキャストする送信部を備え、
前記送信部は、ＭＢＳトラフィックチャネルのスケジューリング情報をＭＢＳ制御チャネルで送信し、
前記ＭＢＳシステム情報ブロックは、前記ＭＢＳ制御チャネルの受信を前記ユーザ装置が行うためのサーチスペースに関する情報を含み、
前記サーチスペースに関する情報は、ＣｏｎｔｒｏｌＲｅｓｏｕｒｃｅＳｅｔＩＤを特定する情報を含む
ネットワーク装置。
【請求項５】
ネットワーク装置からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムであって、
前記ネットワーク装置は、ＭＢＳシステム情報ブロックをブロードキャストし、
前記ネットワーク装置は、ＭＢＳトラフィックチャネルのスケジューリング情報をＭＢＳ制御チャネルで送信し、
前記ＭＢＳシステム情報ブロックは、前記ＭＢＳ制御チャネルの受信を前記ユーザ装置が行うためのサーチスペースに関する情報を含み、
前記サーチスペースに関する情報は、ＣｏｎｔｒｏｌＲｅｓｏｕｒｃｅＳｅｔＩＤを特定する情報を含む
移動通信システム。
【請求項６】
マルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供するネットワーク装置と通信するユーザ装置を制御するためのプログラムであって、
ＭＢＳシステム情報ブロックを前記ネットワーク装置から受信する処理と、
ＭＢＳトラフィックチャネルのスケジューリング情報をＭＢＳ制御チャネルで受信する処理と、を前記ユーザ装置に実行させ、
前記ＭＢＳ情報ブロックは、前記ＭＢＳ制御チャネルの受信を前記ユーザ装置が行うためのサーチスペースに関する情報を含み、
前記サーチスペースに関する情報は、ＣｏｎｔｒｏｌＲｅｓｏｕｒｃｅＳｅｔＩＤを特定する情報を含む
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信システムで用いる通信制御方法及び基地局に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
近年、第５世代（５Ｇ）の移動通信システムが注目されている。５Ｇシステムの無線アクセス技術（ＲＡＴ：ＲａｄｉｏＡｃｃｅｓｓＴｅｃｈｎｏｌｏｇｙ）であるＮＲ（ＮｅｗＲａｄｉｏ）は、第４世代の無線アクセス技術であるＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）に比べて、高速・大容量かつ高信頼・低遅延といった特徴を有する。
【先行技術文献】
【非特許文献】
【０００３】
３ＧＰＰ技術仕様書「３ＧＰＰＴＳ３８．３００Ｖ１６．２．０（２０２０－０７）」
【発明の概要】
【０００４】
第１の態様に係る通信制御方法は、基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、前記基地局が、ＭＢＳシステム情報ブロックをブロードキャストすることと、前記基地局が、ＭＢＳトラフィックチャネルのスケジューリング情報をＭＢＳ制御チャネルで送信することと、を有し、前記ＭＢＳシステム情報ブロックは、前記ＭＢＳ制御チャネルの受信を前記ユーザ装置が行うためのサーチスペース識別子を含み、前記サーチスペース識別子は、前記ＭＢＳ制御チャネルと対応付けられた物理下りリンク制御チャネルにおいて前記ユーザ装置が復号対象とするリソース範囲であるサーチスペースを示す。
【０００５】
第２の態様に係る通信制御方法は、基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、前記基地局が、ＭＢＳシステム情報ブロックのスケジューリングに用いる所定システム情報ブロックをブロードキャストすることと、前記基地局が、前記ＭＢＳシステム情報ブロックをブロードキャストすることと、前記基地局が、ＭＢＳトラフィックチャネルのスケジューリング情報をＭＢＳ制御チャネルで送信することと、を有し、前記所定システム情報ブロックは、前記ＭＢＳ制御チャネルの受信を前記ユーザ装置が行うためのサーチスペース識別子を含み、前記サーチスペース識別子は、前記ＭＢＳ制御チャネルと対応付けられた物理下りリンク制御チャネルにおいて前記ユーザ装置が復号対象とするリソース範囲であるサーチスペースを示す。
【０００６】
第３の態様に係る通信制御方法は、基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、前記基地局が、ＭＢＳシステム情報ブロックをブロードキャストすることと、前記基地局が、ＭＢＳトラフィックチャネルのスケジューリング情報と前記ＭＢＳトラフィックチャネルの受信を前記ユーザ装置が行うためのサーチスペース識別子とをＭＢＳ制御チャネルで送信することと、を有し、前記サーチスペース識別子は、前記ＭＢＳトラフィックチャネルと対応付けられた物理下りリンク制御チャネルにおいて前記ユーザ装置が復号対象とするリソース範囲であるサーチスペースを示す。
【０００７】
第４の態様に係る通信制御方法は、基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、セルを管理する前記基地局が、前記セルと異なる隣接セルにおけるＭＢＳ送信に関する通知メッセージを前記第１セルにおいてユーザ装置に送信することを有し、前記通知メッセージは、前記セルと異なる隣接セルに設けられる所定チャネルの受信を前記ユーザ装置が行うためのサーチスペース識別子を含み、前記サーチスペース識別子は、前記隣接セルに設けられる前記所定チャネルと対応付けられた物理下りリンク制御チャネルにおいて前記ユーザ装置が復号対象とするリソース範囲であるサーチスペースを示すサーチスペース識別子を含み、前記所定チャネルは、前記隣接セルに設けられるＭＢＳ制御チャネル又はＭＢＳトラフィックチャネルである。
【０００８】
第５の態様に係る通信制御方法は、基地局からユーザ装置に対してマルチキャスト・ブロードキャストサービス（ＭＢＳ）を提供する移動通信システムで用いる通信制御方法であって、セルを管理する前記基地局が、前記ＭＢＳのためのＭＢＳシステム情報ブロックをブロードキャストすることと、前記基地局が、前記セルにおいて複数のＭＢＳ制御チャネルを送信することと、を有し、前記ＭＢＳシステム情報ブロックは、前記複数のＭＢＳ制御チャネルのそれぞれの変更通知用ＲＮＴＩ（ＲａｄｉｏＮｅｔｗｏｒｋＴｅｍｐｏｒａｒｙＩｄｅｎｔｉｆｉｅｒ）を含み、前記変更通知用ＲＮＴＩは、対応するＭＢＳ制御チャネルの内容が変更されたことを示す変更通知を前記ユーザ装置が受信するために用いるＲＮＴＩである。
【０００９】
第６の態様に係る基地局は、第１の態様乃至第５の態様のいずれかの通信制御方法を実行するプロセッサを備える。
【図面の簡単な説明】
【００１０】

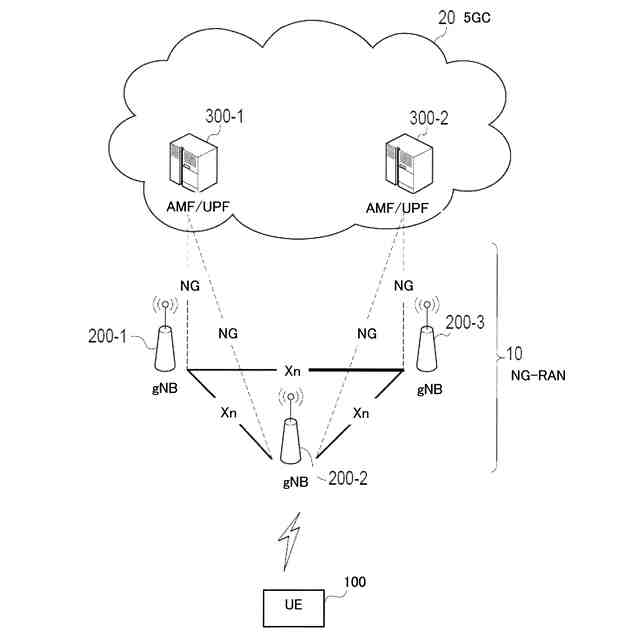

実施形態に係る移動通信システムの構成を示す図である。

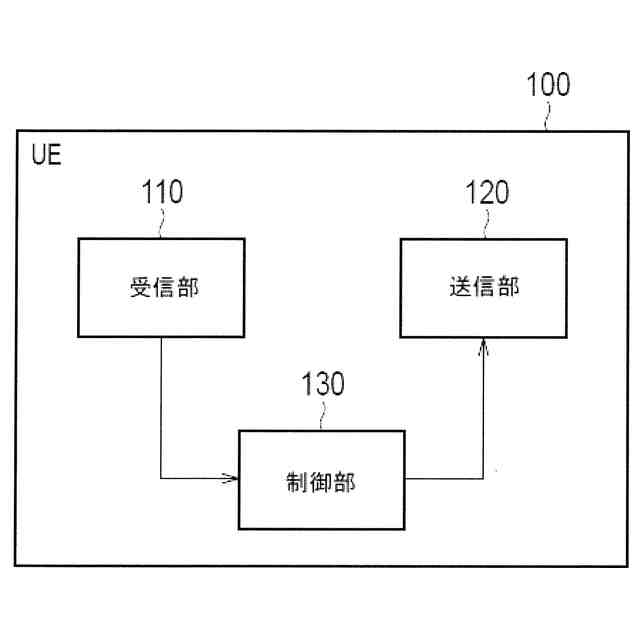

実施形態に係るＵＥ（ユーザ装置）の構成を示す図である。

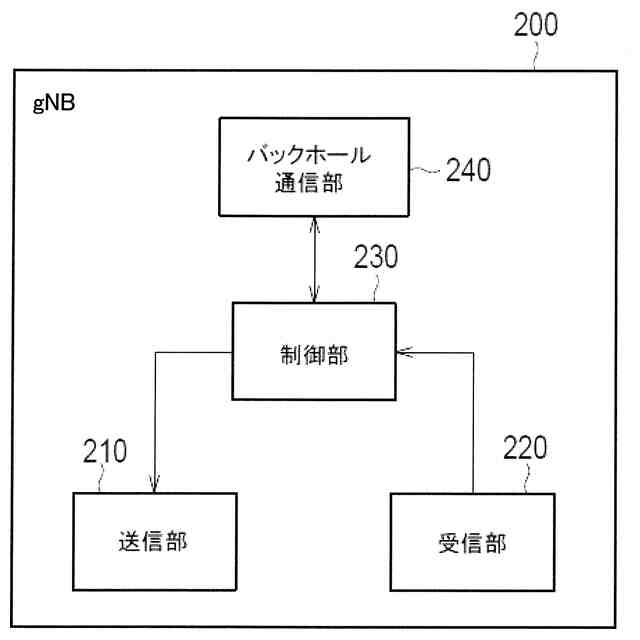

実施形態に係るｇＮＢ（基地局）の構成を示す図である。

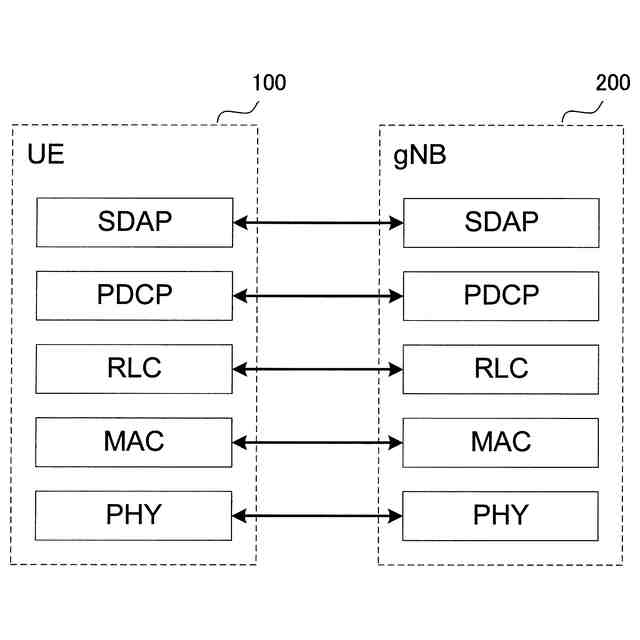

データを取り扱うユーザプレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。

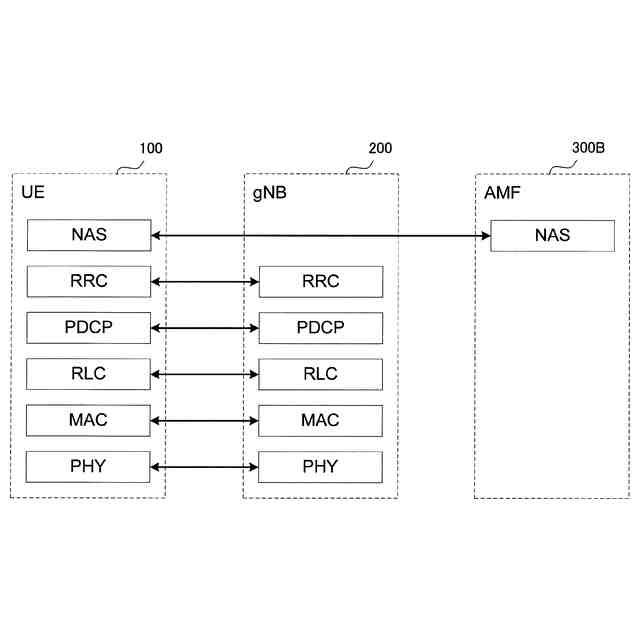

シグナリング（制御信号）を取り扱う制御プレーンの無線インターフェイスのプロトコルスタックの構成を示す図である。

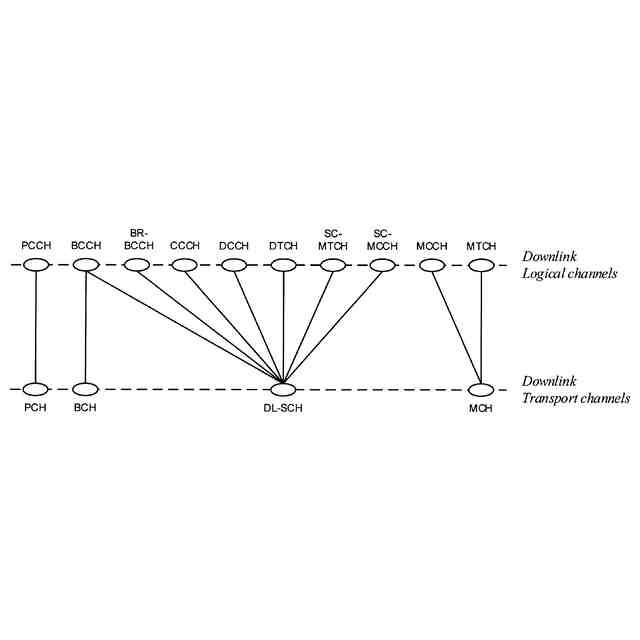

実施形態に係る下りリンクの論理チャネル（Ｌｏｇｉｃａｌｃｈａｎｎｅｌ）とトランスポートチャネル（Ｔｒａｎｓｐｏｒｔｃｈａｎｎｅｌ）との対応関係を示す図である。
実施形態に係るＭＢＳデータの配信方法を示す図である。

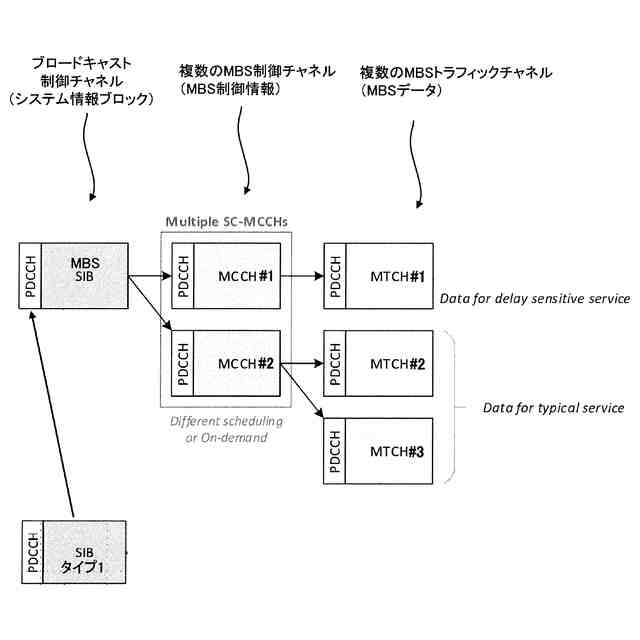

実施形態に係るチャネルの対応関係を示す図である。

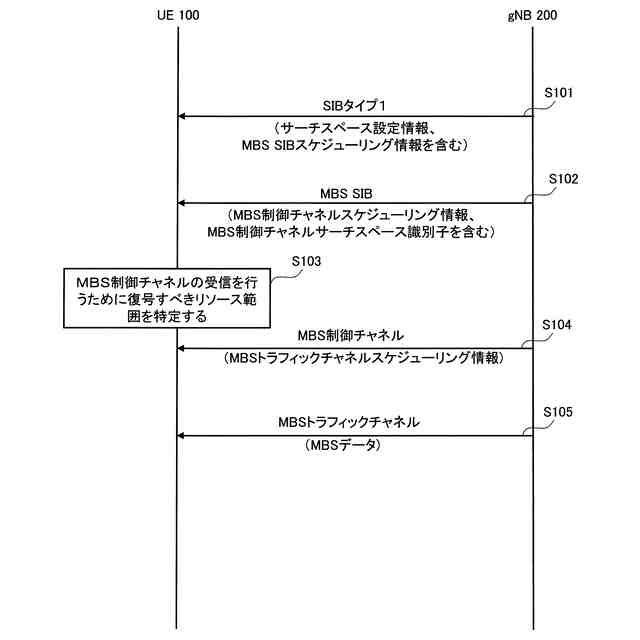

実施形態に係る移動通信システムの第１動作例を示す図である。

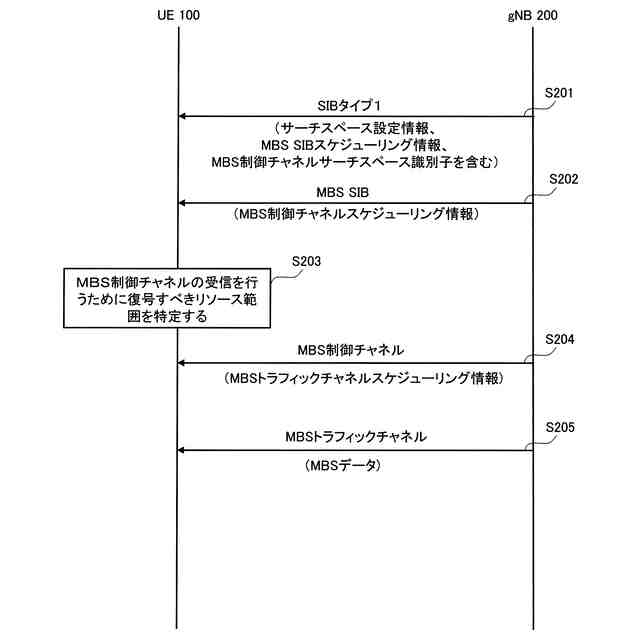

実施形態に係る移動通信システムの第２動作例を示す図である。
実施形態に係る移動通信システムの第３動作例を示す図である。
実施形態に係る移動通信システムの第４動作例における動作環境の一例を示す図である。
実施形態に係る移動通信システムの第４動作例を示す図である。
実施形態に係る移動通信システムの第５動作例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
