発明の名称発光装置及び照明装置
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類H10H 20/851 20250101AFI20250612BHJP()
要約【課題】発光効率を増大できる発光装置及び照明装置を提供する。
【解決手段】発光装置は、第1面を有する基板と、基板の第1面の上に実装されており、励起光を射出する発光素子と、基板の第1面の少なくとも端部の全体に接触する波長変換部材とを備える。波長変換部材は、基板の第1面の平面視において、基板の第1面の端部の少なくとも一部よりも外側に広がる部分を有する。
【選択図】図1
特許請求の範囲【請求項１】
第１面を有する基板と、
前記基板の第１面の上に位置し、励起光を射出する発光素子と、
前記基板の第１面の少なくとも端部の全体に接触する波長変換部材と
を備え、
前記波長変換部材は、前記基板の第１面の平面視において、前記基板の第１面の端部の少なくとも一部よりも外側に広がる部分を有する、発光装置。
続きを表示（約 1,000 文字）【請求項２】
前記基板の第１面の形状は、矩形状であり、
前記波長変換部材は、前記基板の第１面の各辺よりも外側に広がる部分を有する、請求項１に記載の発光装置。
【請求項３】
前記波長変換部材の外縁の全ては、前記基板の第１面の外縁よりも外側に位置している、請求項２に記載の発光装置。
【請求項４】
前記基板は、前記第１面の上に、前記発光素子を囲む反射部材を備え、
前記波長変換部材は、前記反射部材を介して前記基板の第１面の端部に接触する、請求項１から３までのいずれか一項に記載の発光装置。
【請求項５】
前記反射部材は、前記基板の側面から続く反射部材側面を有し、
前記反射部材側面は、前記基板の第１面から離れるほど前記基板の第１面の内側に入るように傾斜する、請求項４に記載の発光装置。
【請求項６】
前記基板の第１面に交差する少なくとも１つの面による前記基板の断面視における、前記波長変換部材の、前記基板の第１面の端部から外側に広がる部分の両側の形状は、異なる、請求項１から５までのいずれか一項に記載の発光装置。
【請求項７】
前記基板は、前記第１面に交差する基板側面を有し、
前記波長変換部材は、前記基板の第１面に沿う面に交差する波長変換部材側面を有し、
前記基板側面の表面粗さは、前記波長変換部材側面の表面粗さよりも小さい、請求項１から６までのいずれか一項に記載の発光装置。
【請求項８】
前記波長変換部材は、前記基板の第１面の平面視において少なくとも前記発光素子と重なる部分に、前記基板の第１面に近づく方向に凹んでいる凹面を有する、請求項１から７までのいずれか一項に記載の発光装置。
【請求項９】
前記基板の第１面に交差する少なくとも１つの面による前記基板の断面視において、前記波長変換部材の、前記基板の第１面の端部から外側に広がる部分は、前記基板の第１面に近い側の角にＲ面取り形状又はＣ面取り形状を有する、請求項１から８までのいずれか一項に記載の発光装置。
【請求項１０】
前記波長変換部材の立体形状は、直方体状である、請求項１から９までのいずれか一項に記載の発光装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【関連出願へのクロスリファレンス】
【０００１】
本出願は、日本国特許出願２０２１－１５８４６５号（２０２１年９月２８日出願）の優先権を主張するものであり、当該出願の開示全体を、ここに参照のために取り込む。
続きを表示（約 1,700 文字）【技術分野】
【０００２】
本開示は、発光装置及び照明装置に関する。
【背景技術】
【０００３】
支持体の上に発光半導体チップと波長変換のための変換部材とが配置されているオプトエレクトロニクスデバイスが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－５０３５９号公報
【発明の概要】
【０００５】
本開示の一実施形態に係る発光装置は、第１面を有する基板と、前記基板の第１面の上に位置し、励起光を射出する発光素子と、前記基板の第１面の少なくとも端部の全体に接触する波長変換部材とを備える。前記波長変換部材は、前記基板の第１面の平面視において、前記基板の第１面の端部の少なくとも一部よりも外側に広がる部分を有する。
【０００６】
本開示の一実施形態に係る照明装置は、前記発光装置と、前記発光装置が実装された実装板とを備える。
【図面の簡単な説明】
【０００７】

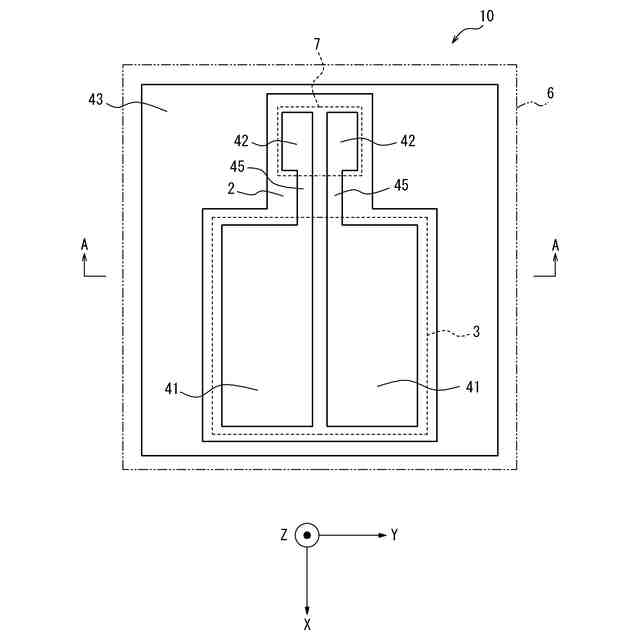

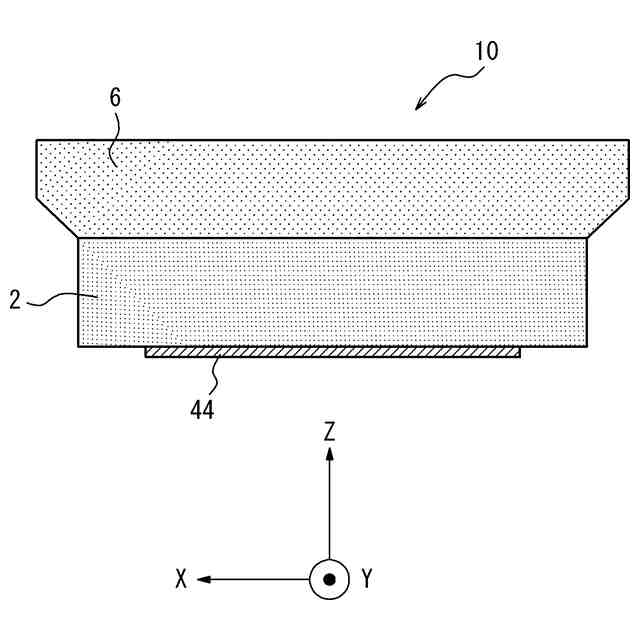

一実施形態に係る発光装置の構成例を示す平面図である。

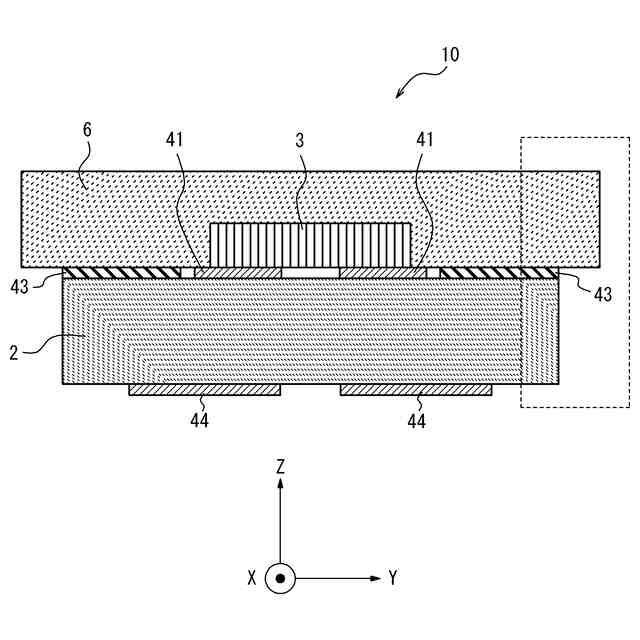

図１のＡ－Ａ断面図である。

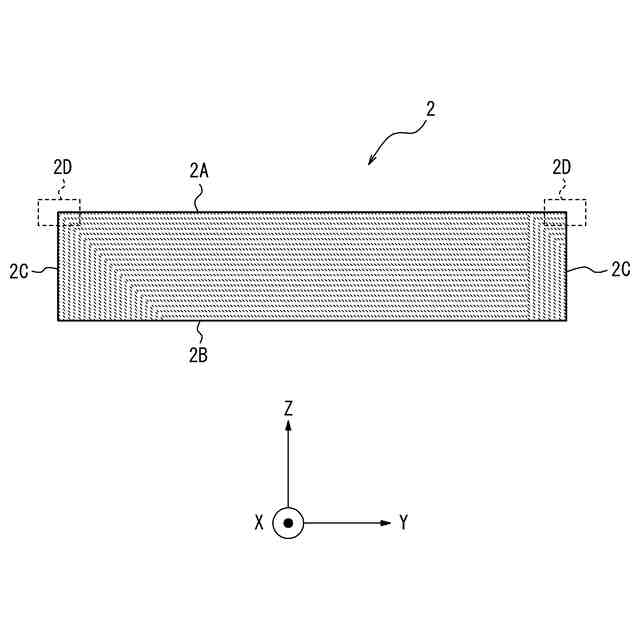

基板の構成例を示す断面図である。

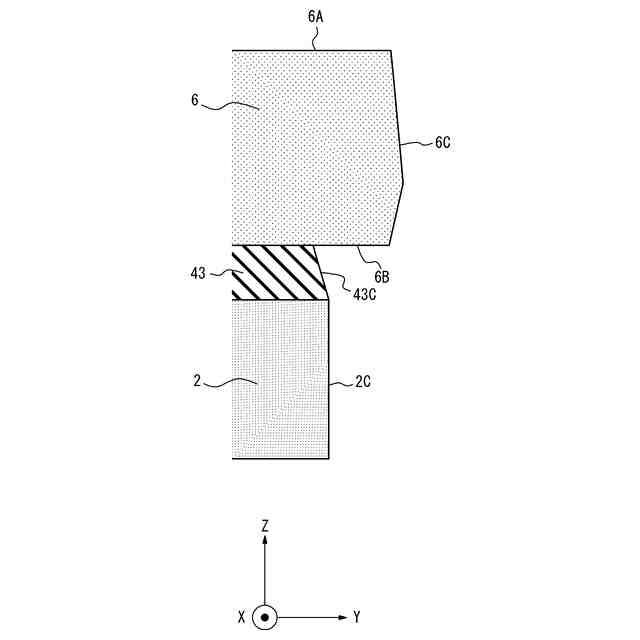

図２の破線囲み部の拡大図である。

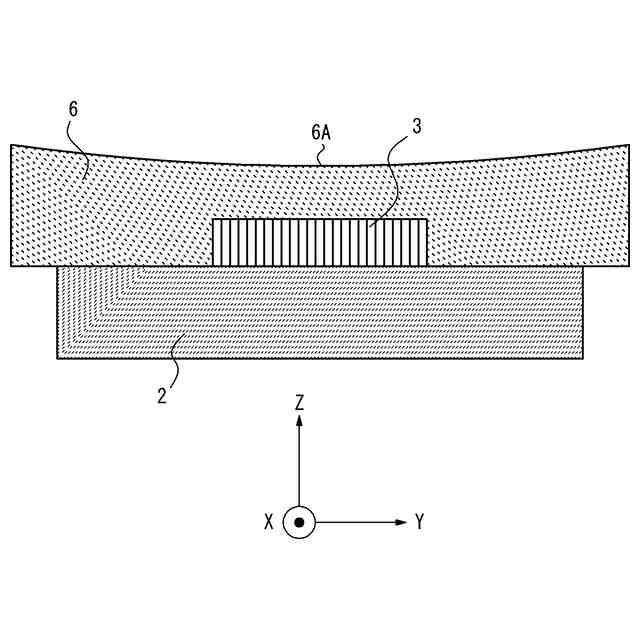

波長変換部材の上面が凹面となっている構成例を示す断面図である。

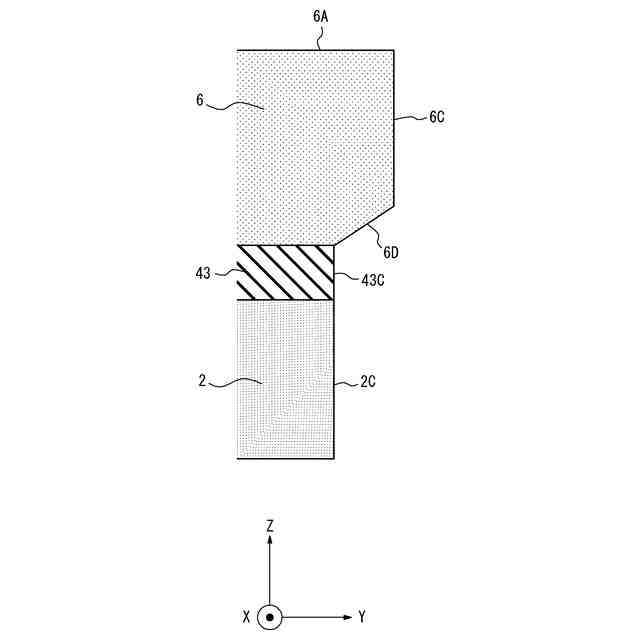

波長変換部材の角が面取り形状となっている構成例を示す断面図である。

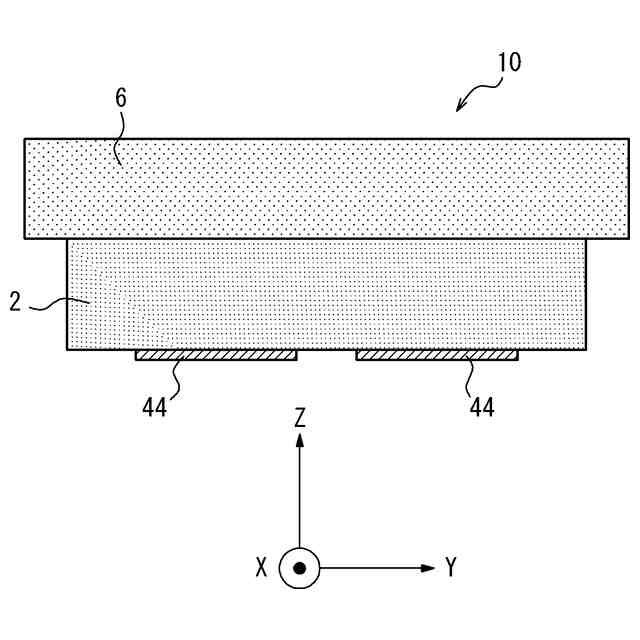

ＹＺ平面に沿った断面による断面図の一例である。
ＺＸ平面に沿った断面による断面図の一例である。

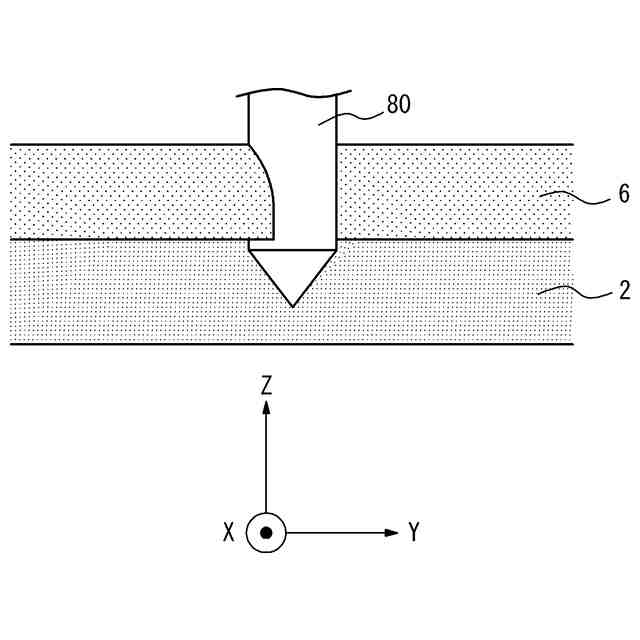

ダイシング時に刃の回転方向に引っ張られて変形する波長変換部材を示す図である。
ダイシング時に刃の側面で圧縮されて変形する波長変換部材を示す図である。
一実施形態に係る照明装置の構成例を示す斜視図である。
【発明を実施するための形態】
【０００８】
（発光装置１０の構成例）
図１、図２、及び図３に示されるように、発光装置１０は、素子基板２と、発光素子３と、波長変換部材６とを備える。発光素子３は、素子基板２のＺ軸の正の方向の側に位置する。波長変換部材６は、素子基板２及び発光素子３のＺ軸の正の方向の側に位置する。
【０００９】
図３に示されるように、素子基板２は、Ｚ軸の正の方向を向く第１面２Ａと、Ｚ軸の負の方向を向く第２面２Ｂとを備える。素子基板２のＺ軸の正の方向の側は、表面側とも称される。素子基板２のＺ軸の負の方向の側は、裏面側とも称される。素子基板２は、第１面２Ａ及び第２面２Ｂに交差する側面２Ｃを更に備える。素子基板２の側面２Ｃは、基板側面とも称される。第１面２Ａは、側面２Ｃと交差する辺を有する。第１面２Ａの辺、又は、辺から所定距離以内の領域は、第１面２Ａの端部２Ｄとも称される。
【００１０】
素子基板２は、表面側の第１面２Ａに、第１電極４１と第２電極４２とを備える。第１電極４１は、第２電極４２よりもＸ軸の正の方向の側に位置する。第１電極４１及び第２電極４２はそれぞれ、Ｙ軸に沿って２つ並んで位置する。Ｙ軸の正の方向の側に位置する第１電極４１と第２電極４２とが電気的に接続されている。Ｙ軸の負の方向の側に位置する第１電極４１と第２電極４２とが電気的に接続されている。つまり、素子基板２は、第１電極４１と第２電極４２とが接続された２つの電極を備える。素子基板２は、裏面側の第２面２Ｂに２つの裏面電極４４を備える。表面側に位置する２つの電極と裏面側に位置する２つの裏面電極４４とは、素子基板２を貫通する配線によって、それぞれ電気的に接続される。具体的に、表面側のＹ軸の正の方向の側に位置する１つの電極と裏面側のＹ軸の正の方向の側に位置する１つの裏面電極４４とが電気的に接続される。また、表面側のＹ軸の負の方向の側に位置する１つの電極と裏面側のＹ軸の負の方向の側に位置する１つの裏面電極４４とが電気的に接続される。
