公開番号2025109206
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2025063940,2021031143
出願日2025-04-08,2021-02-26
発明の名称セル、セルスタック装置、モジュールおよびモジュール収容装置
出願人京セラ株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 8/1213 20160101AFI20250716BHJP(基本的電気素子)
要約【課題】電池性能を向上することができるセル、セルスタック装置、モジュールおよびモジュール収容装置を提供する。

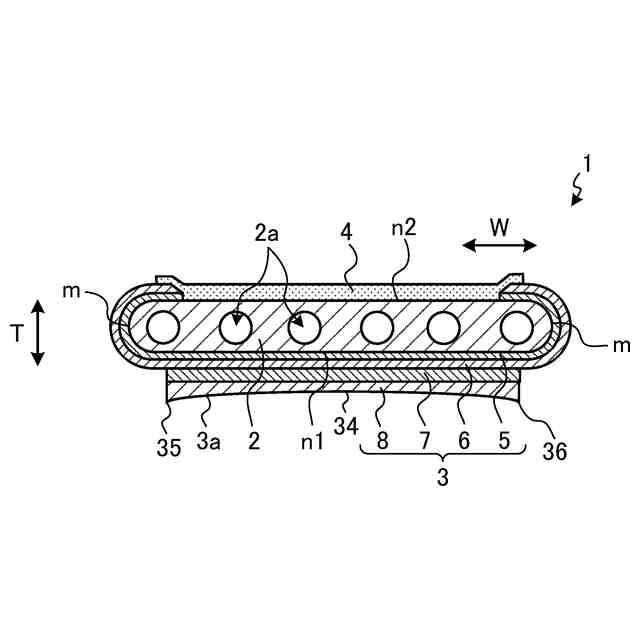

【解決手段】セルは、素子部を備える。素子部は、第1電極と第2電極とを有する。素子部は、第2電極の第1電極とは反対側に位置する面に凹状の外面を有する。
【選択図】図1C

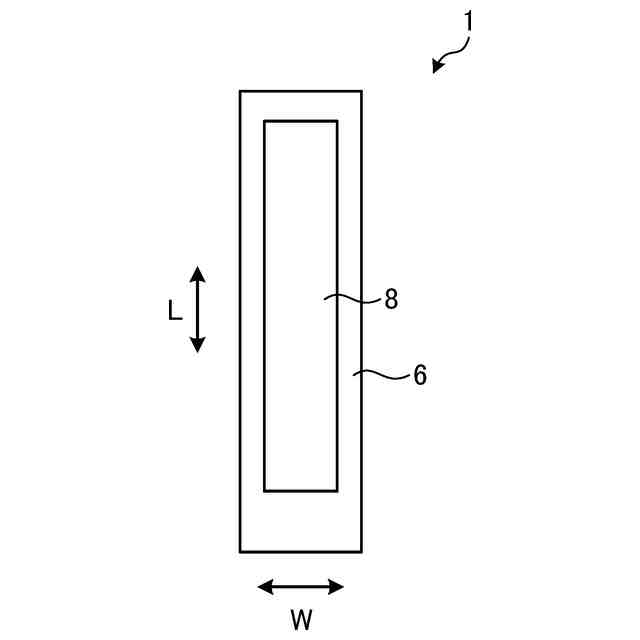

特許請求の範囲【請求項１】

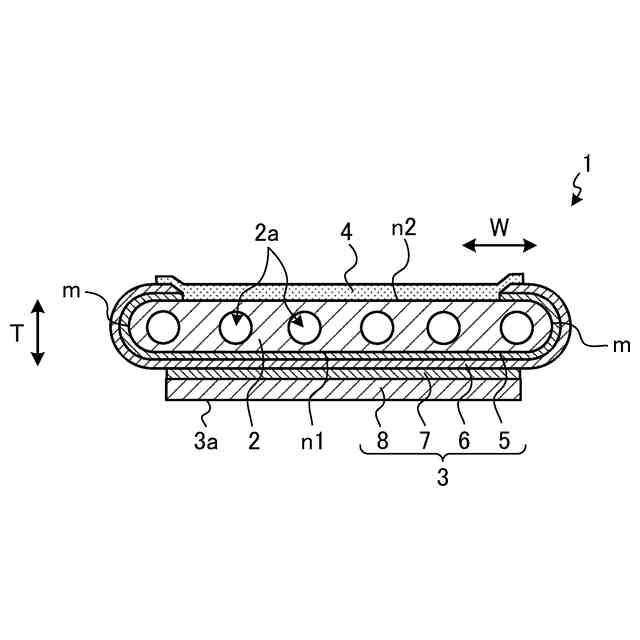

第１電極と第２電極とを有する素子部を備え、
前記素子部は、前記第２電極の前記第１電極とは反対側に位置する面に凹状の外面を有する
セル。
続きを表示（約 960 文字）【請求項２】

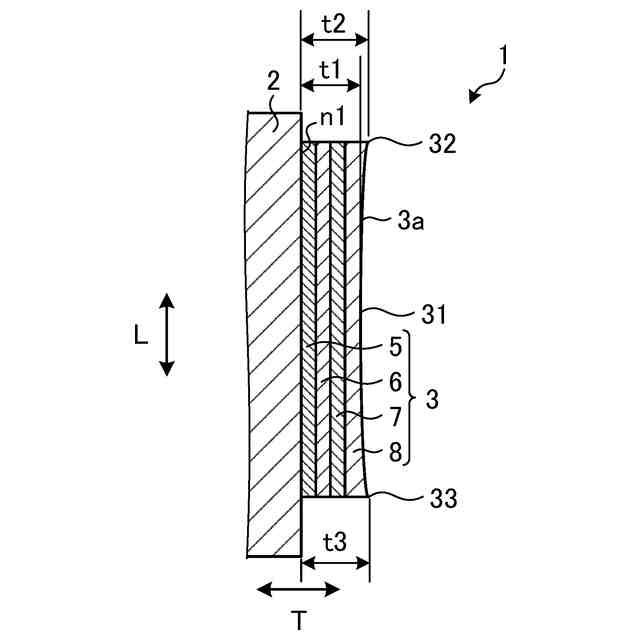

前記外面は、第１部分と、前記第２電極の平面視において、前記第１部分よりも前記第２電極の外周のうち少なくとも一部の外周の近くに位置し、前記素子部の厚みが前記第１部分よりも大きい第２部分を有する
請求項１に記載のセル。
【請求項３】
前記第２電極は、平面視において対向する第１外周および第２外周を有し、前記外面は、凹状に傾斜する凹曲面と、前記凹曲面よりも前記第２外周の近くに位置する平坦面とを有する
請求項１または２に記載のセル。
【請求項４】

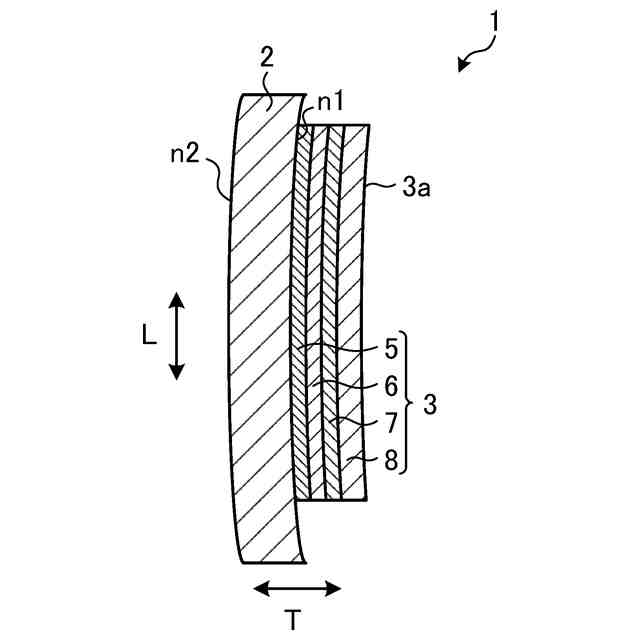

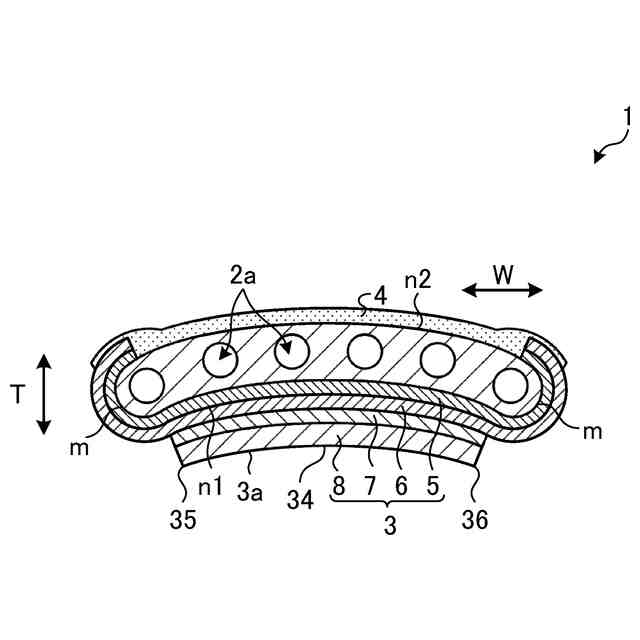

第１反応ガスが流れる第１ガス流路を有し、前記素子部の第１電極側を支持する支持基板をさらに備え、
前記素子部と対向する前記支持基板の第１面は、前記外面に対応する凹状の曲面を有する
請求項１～３のいずれか１つに記載のセル。
【請求項５】

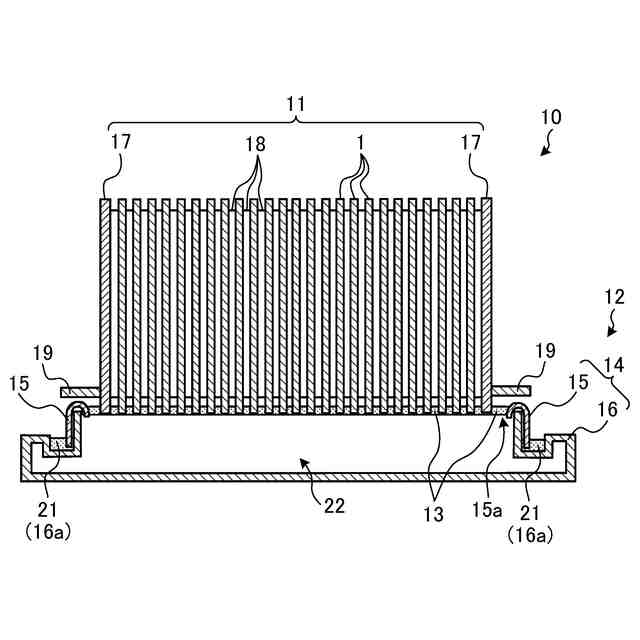

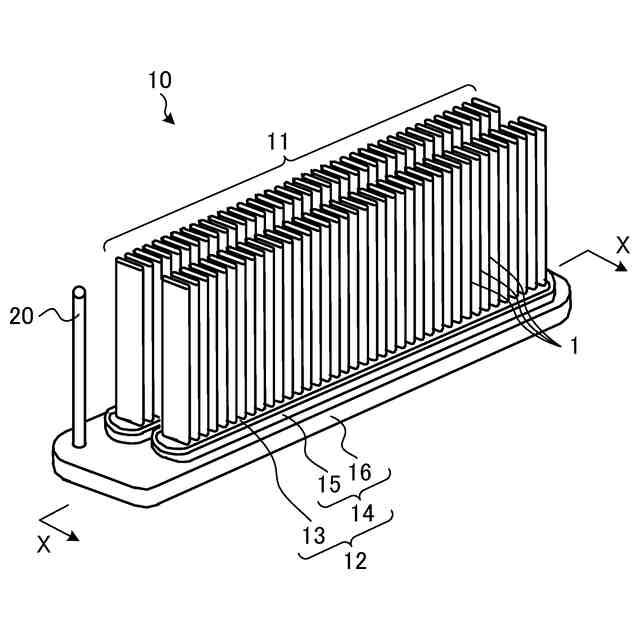

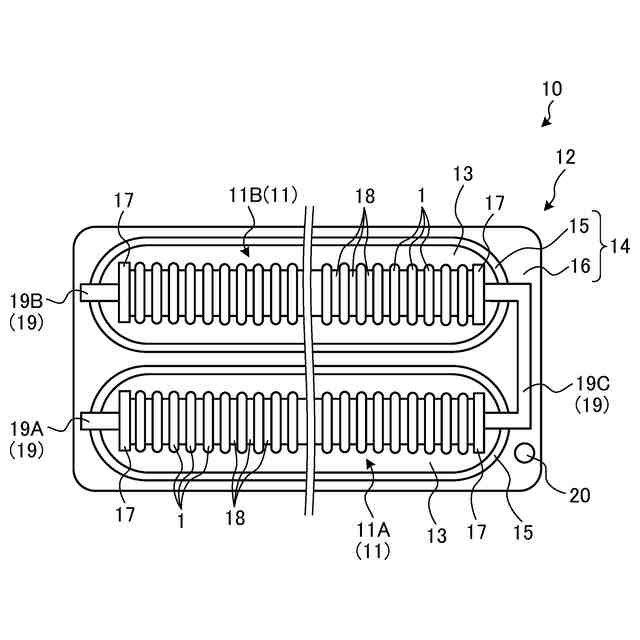

複数のセルが配列されたセルスタックを有し、
前記複数のセルのうち少なくとも１つが、請求項１～４のいずれか１つに記載のセルである
セルスタック装置。
【請求項６】
複数のセルが配列され、前記複数のセル間に第２反応ガスが流れる第２ガス流路を有するセルスタックを有し、
前記複数のセルのうち少なくとも１つが、請求項２に記載のセルであり、前記第２部分が前記第１部分よりも前記第２ガス流路の下流側に位置する
セルスタック装置。
【請求項７】
前記外面は、前記第１部分よりも前記第２ガス流路の上流側に位置し、前記素子部の厚みが前記第１部分よりも大きい第３部分を有する
請求項６に記載のセルスタック装置。
【請求項８】
前記第２反応ガスが、酸素含有ガスである
請求項６または７に記載のセルスタック装置。
【請求項９】
複数のセルは、前記セルの配列方向に対して斜めに固定されている
請求項５～８のいずれか１つに記載のセルスタック装置。
【請求項１０】
請求項５～９のいずれか１つに記載のセルスタック装置と、
前記セルスタック装置を収納する収納容器と
を備えるモジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、セル、セルスタック装置、モジュールおよびモジュール収容装置に関する。
続きを表示（約 860 文字）【背景技術】
【０００２】
近年、次世代エネルギーとして、燃料電池セルを複数有するセルスタック装置が種々提案されている。燃料電池セルは、水素含有ガス等の燃料ガスと空気等の酸素含有ガスとを用いて電力を得ることができるセルの１種である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１６８２２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述のセルスタック装置では、電池性能を向上させる点で改善の余地があった。
【０００５】
実施形態の一態様は、上記に鑑みてなされたものであって、電池性能を向上することができるセル、セルスタック装置、モジュールおよびモジュール収容装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態の一態様に係るセルは、素子部を備える。素子部は、第１電極と第２電極とを有する。前記素子部は、前記第２電極の前記第１電極とは反対側に位置する面に凹状の外面を有する。
【０００７】
また、本開示のセルスタック装置は、複数のセルが配列されたセルスタックを有し、前記複数のセルのうち少なくとも１つが上記に記載のセルである。
【０００８】
また、本開示のモジュールは、上記に記載のセルスタック装置と、セルスタック装置を収納する収納容器とを備える。
【０００９】
また、本開示のモジュール収容装置は、上記に記載のモジュールと、モジュールの運転を行うための補機と、モジュールおよび補機を収容する外装ケースとを備える。
【発明の効果】
【００１０】
実施形態の一態様によれば、電池性能を向上することができるセル、セルスタック装置、モジュールおよびモジュール収容装置が提供可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
