発明の名称インクジェット記録装置
出願人京セラ株式会社
代理人弁理士法人三協国際特許事務所
主分類B41J 2/17 20060101AFI20250703BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】混合を避けたい複数種の液体を分けて回収できるとともに、ヘッド配置の自由度を高めることが可能なインクジェット記録装置を提供する。
【解決手段】インクジェット記録装置は、液体をそれぞれ吐出する少なくとも一つのヘッドと、前記少なくとも一つのヘッドから吐出された液体を受け入れる開口を備えた容器本体と前記容器本体を複数の独立した領域に仕切る仕切部とを有する容器と、を備える。前記仕切部は、第1方向において前記容器本体を仕切る少なくとも一つの第1部分と、前記第1方向と交差する第2方向において前記容器本体を仕切る少なくとも一つの第2部分と、を有する。
【選択図】図19
特許請求の範囲【請求項１】
液体をそれぞれ吐出する少なくとも一つのヘッドと、
前記少なくとも一つのヘッドから吐出された液体を受け入れる開口を備えた容器本体と、前記容器本体を複数の独立した領域に仕切る仕切部と、を有する容器と、
を備え、
前記仕切部は、
第１方向において前記容器本体を仕切る少なくとも一つの第１部分と、
前記第１方向と交差する第２方向において前記容器本体を仕切る少なくとも一つの第２部分と、
を有し、
前記少なくとも一つのヘッドは、
インクを吐出するインクヘッドと、
処理液を吐出する処理液ヘッドと、
を有し、
前記仕切部は、前記インクヘッドから吐出された前記インクを受け入れる第１開口を備えたインク容器部と、前記処理液ヘッドから吐出された前記処理液を受け入れる第２開口を備えた処理液容器部とに、前記容器本体を仕切るように配置され、
前記処理液ヘッドは、
前処理液を吐出する前処理ヘッドと、
後処理液を吐出する後処理ヘッドと、
を有し、
前記仕切部は、前記前処理ヘッドから吐出された前記前処理液および前記後処理ヘッドから吐出された前記後処理液のうちの一方の処理液と前記インクヘッドから吐出された前記インクとを前記インク容器部の前記第１開口が受け入れ、前記前処理ヘッドから吐出された前記前処理液および前記後処理ヘッドから吐出された前記後処理液のうちの他方の処理液を前記処理液容器部の前記第２開口が受け入れるように、前記容器本体を仕切っている、インクジェット記録装置。
続きを表示（約 3,400 文字）【請求項２】
液体をそれぞれ吐出する少なくとも一つのヘッドと、
前記少なくとも一つのヘッドから吐出された液体を受け入れる開口を備えた容器本体と、前記容器本体を複数の独立した領域に仕切る仕切部と、を有する容器と、
を備え、
前記仕切部は、
第１方向において前記容器本体を仕切る少なくとも一つの第１部分と、
前記第１方向と交差する第２方向において前記容器本体を仕切る少なくとも一つの第２部分と、
を有し、
前記少なくとも一つのヘッドは、
インクを吐出するインクヘッドと、
処理液を吐出する処理液ヘッドと、
を有し、
前記仕切部は、前記インクヘッドから吐出された前記インクを受け入れる第１開口を備えたインク容器部と、前記処理液ヘッドから吐出された前記処理液を受け入れる第２開口を備えた処理液容器部とに、前記容器本体を仕切るように配置され、
前記処理液ヘッドは、
前処理液を吐出する前処理ヘッドと、
後処理液を吐出する後処理ヘッドと、
を有し、
前記仕切部は、前記前処理ヘッドから吐出された前記前処理液を受け入れる前処理容器部と前記前処理容器部に対して独立して配置され前記後処理ヘッドから吐出された前記後処理液を受け入れる後処理容器部とを前記処理液容器部が含むように、前記容器本体を仕切っている、インクジェット記録装置。
【請求項３】
液体をそれぞれ吐出する少なくとも一つのヘッドと、
前記少なくとも一つのヘッドから吐出された液体を受け入れる開口を備えた容器本体と、前記容器本体を複数の独立した領域に仕切る仕切部と、を有する容器と、
を備え、
前記仕切部は、
第１方向において前記容器本体を仕切る少なくとも一つの第１部分と、
前記第１方向と交差する第２方向において前記容器本体を仕切る少なくとも一つの第２部分と、
を有し、
前記少なくとも一つのヘッドは、
インクを吐出するインクヘッドと、
処理液を吐出する処理液ヘッドと、
を有し、
前記仕切部は、前記インクヘッドから吐出された前記インクを受け入れる第１開口を備えたインク容器部と、前記処理液ヘッドから吐出された前記処理液を受け入れる第２開口を備えた処理液容器部とに、前記容器本体を仕切るように配置され、
前記処理液容器部の深さは、前記インク容器部の深さよりも浅い、インクジェット記録装置。
【請求項４】
請求項３に記載のインクジェット記録装置であって、
前記容器本体は、前記仕切部とともに前記インク容器部を画定する傾斜面を有し、
前記インク容器部の底部よりも上方において前記傾斜面の一部が更に前記処理液容器部を画定することで、前記処理液容器部の深さが前記インク容器部の深さよりも浅い、インクジェット記録装置。
【請求項５】
液体をそれぞれ吐出する少なくとも一つのヘッドと、
前記少なくとも一つのヘッドから吐出された液体を受け入れる開口を備えた容器本体と、前記容器本体を複数の独立した領域に仕切る仕切部と、を有する容器と、
を備え、
前記仕切部は、
第１方向において前記容器本体を仕切る少なくとも一つの第１部分と、
前記第１方向と交差する第２方向において前記容器本体を仕切る少なくとも一つの第２部分と、
を有し、
前記少なくとも一つのヘッドは、
インクを吐出するインクヘッドと、
処理液を吐出する処理液ヘッドと、
を有し、
前記仕切部は、前記インクヘッドから吐出された前記インクを受け入れる第１開口を備えたインク容器部と、前記処理液ヘッドから吐出された前記処理液を受け入れる第２開口を備えた処理液容器部とに、前記容器本体を仕切るように配置され、
前記処理液容器部は、前記処理液ヘッドから受け入れた前記処理液を下方に進むにつれて所定の方向に案内することが可能なように傾斜した底面を有する、インクジェット記録装置。
【請求項６】
液体をそれぞれ吐出する少なくとも一つのヘッドと、
前記少なくとも一つのヘッドから吐出された液体を受け入れる開口を備えた容器本体と、前記容器本体を複数の独立した領域に仕切る仕切部と、を有する容器と、
を備え、
前記仕切部は、
第１方向において前記容器本体を仕切る少なくとも一つの第１部分と、
前記第１方向と交差する第２方向において前記容器本体を仕切る少なくとも一つの第２部分と、
を有し、
前記少なくとも一つのヘッドは、
インクを吐出するインクヘッドと、
処理液を吐出する処理液ヘッドと、
を有し、
前記仕切部は、前記インクヘッドから吐出された前記インクを受け入れる第１開口を備えたインク容器部と、前記処理液ヘッドから吐出された前記処理液を受け入れる第２開口を備えた処理液容器部とに、前記容器本体を仕切るように配置され、
前記処理液容器部の底面が、前記インク容器部の底面よりも上方に位置している、インクジェット記録装置。
【請求項７】
液体をそれぞれ吐出する少なくとも一つのヘッドと、
前記少なくとも一つのヘッドから吐出された液体を受け入れる開口を備えた容器本体と、前記容器本体を複数の独立した領域に仕切る仕切部と、を有する容器と、
を備え、
前記仕切部は、
第１方向において前記容器本体を仕切る少なくとも一つの第１部分と、
前記第１方向と交差する第２方向において前記容器本体を仕切る少なくとも一つの第２部分と、
を有し、
前記少なくとも一つのヘッドは、
インクを吐出するインクヘッドと、
処理液を吐出する処理液ヘッドと、
を有し、
前記仕切部は、前記インクヘッドから吐出された前記インクを受け入れる第１開口を備えたインク容器部と、前記処理液ヘッドから吐出された前記処理液を受け入れる第２開口を備えた処理液容器部とに、前記容器本体を仕切るように配置され、
前記インクヘッドをワイピングするインクワイパと前記処理液ヘッドをワイピングする処理液ワイパとを有するワイピングユニットを更に備え、
前記インク容器部は、前記インクワイパの前記ワイピング時に前記インクヘッドから落下するインクを前記第１開口から受け入れることが可能であり、
前記処理液容器部は、前記処理液ワイパの前記ワイピング時に前記処理液ヘッドから落下する処理液を前記第２開口から受け入れることが可能である、インクジェット記録装置。
【請求項８】
請求項７に記載のインクジェット記録装置であって、
前記処理液ワイパは、前記ワイピングを実行するに際して予め定められた移動経路に沿って移動するものであり、
前記インク容器部の前記第１開口は、前記移動経路の全体の直下を回避した位置に配置されている、インクジェット記録装置。
【請求項９】
請求項７に記載のインクジェット記録装置であって、
前記インクワイパは、前記ワイピングを実行するに際して予め定められた移動経路に沿って移動するものであり、
前記処理液容器部の前記第２開口は、前記移動経路の全体の直下を回避した位置に配置されている、インクジェット記録装置。
【請求項１０】
請求項７乃至９の何れか１項に記載のインクジェット記録装置であって、
前記インクヘッドにインクを吐出させて画像を形成する印刷エリアを更に備え、
前記ヘッドが前記印刷エリアから前記ワイピングが行われるエリアへ移動する移動方向において、当該印刷エリアに対して前記処理液容器部が前記インク容器部よりも近い位置に配置されている、インクジェット記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体を吐出するヘッドを備えたインクジェット記録装置に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
インクジェット式プリンター等のインクジェット記録装置は、画像形成用のインクや処理液などの液体を記録媒体に向けて吐出するヘッドを含む。一般にインクジェット記録装置は、印刷処理を行う印刷エリアに加えて、上記ヘッドに所定の処理を施すメンテナンスエリアを備える。メンテナンスエリアでは、液体を吐出するノズルの目詰まり解消や、ヘッドのノズル配列面の汚れ等を除去する処理が行われる。この処理のため、加圧液体をノズルから吐出させるパージ動作、ノズル配列面をブレード等の払拭部材を備えたワイパで払拭するワイピング動作などが行われる。前記メンテナンスエリアには、前記パージ動作やワイピング動作の際にヘッドから落下する液体を回収する容器が配備される。
【０００３】
特許文献１には、メンテナンス領域に配置された容器が、一の方向に直線的に延びる仕切部によって２つの回収室に仕切られた技術が開示されている。複数のヘッドから落下する液体が互いに混ざると、液体間に反応が生じて凝集する場合がある。このような凝集は容器から液体が排出されることを妨げる。このため、上記の各技術では、反応しやすい液体同士が混ざることを防止するために、反応が生じやすい複数の液体のそれぞれに専用の回収室が確保されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－００８６２８号公報
【発明の概要】
【０００５】
本開示のインクジェット記録装置は、液体をそれぞれ吐出する少なくとも一つのヘッドと、前記少なくとも一つのヘッドから吐出された液体を受け入れる開口を備えた容器本体と前記容器本体を複数の独立した領域に仕切る仕切部とを有する容器と、を備え、前記仕切部は、第１方向において前記容器本体を仕切る少なくとも一つの第１部分と、前記第１方向と交差する第２方向において前記容器本体を仕切る少なくとも一つの第２部分と、を有する。
【図面の簡単な説明】
【０００６】

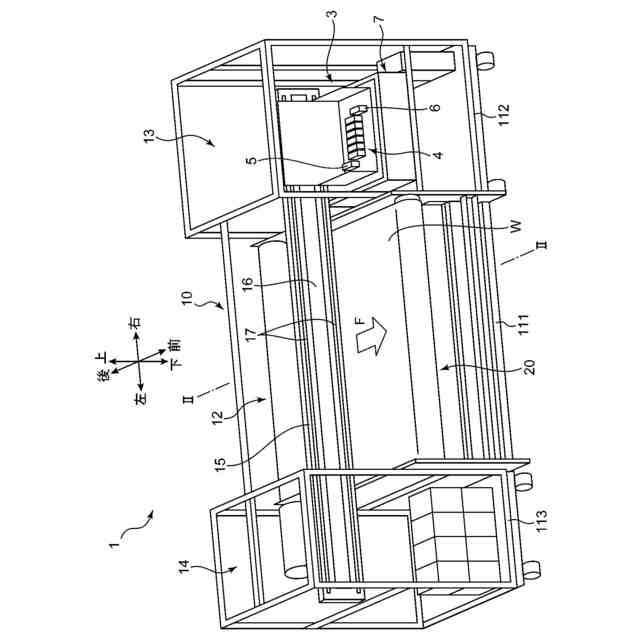

図１は、本開示の一実施形態に係るインクジェット式プリンターの全体構成を示す斜視図である。

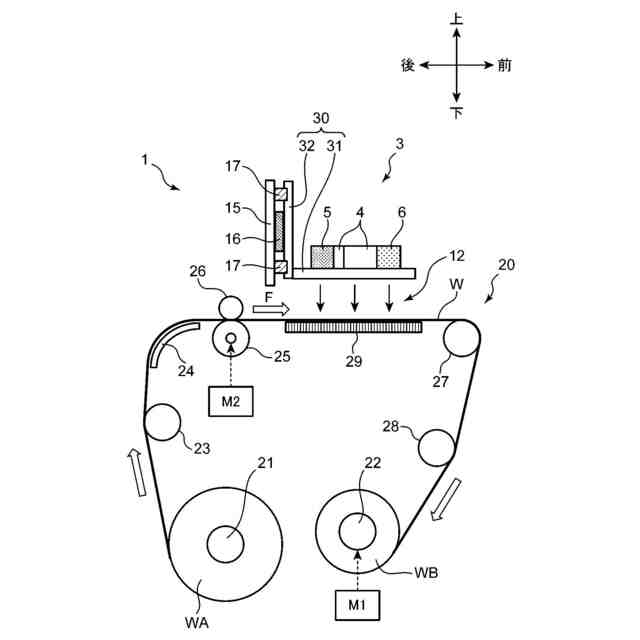

図２は、図１のＩＩ－ＩＩ線の模式的な断面図である。

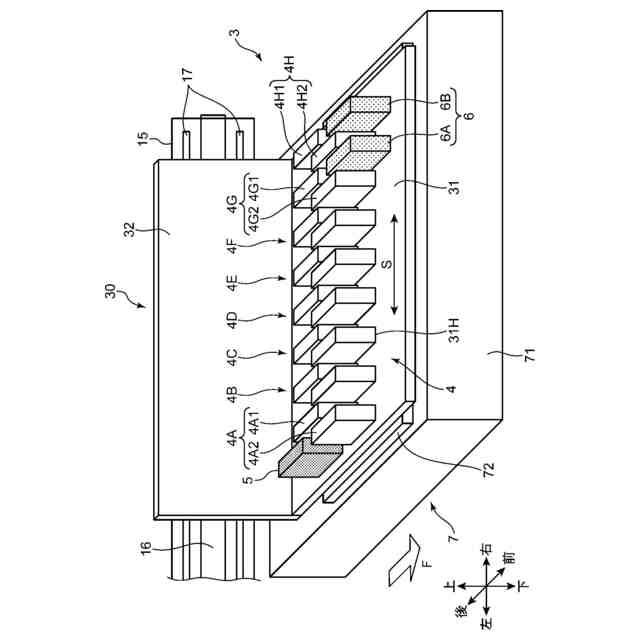

図３は、図１に示すキャリッジ及びメンテナンスユニットの拡大斜視図である。

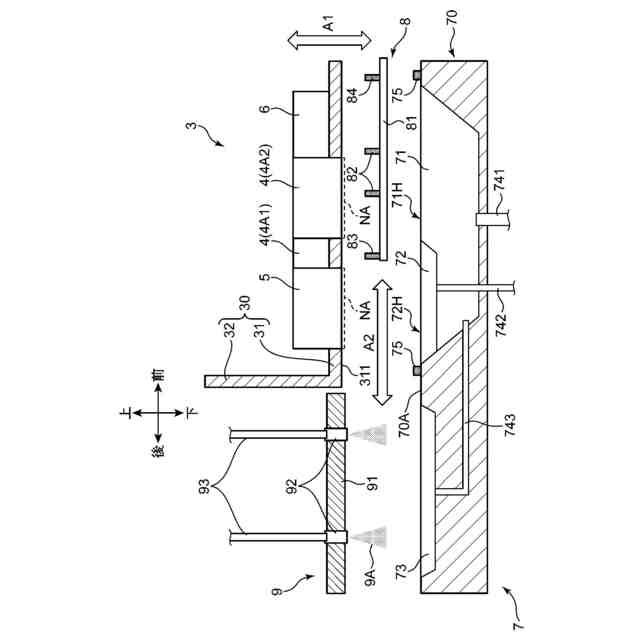

図４は、キャリッジ及びメンテナンスユニットの模式的な断面図である。

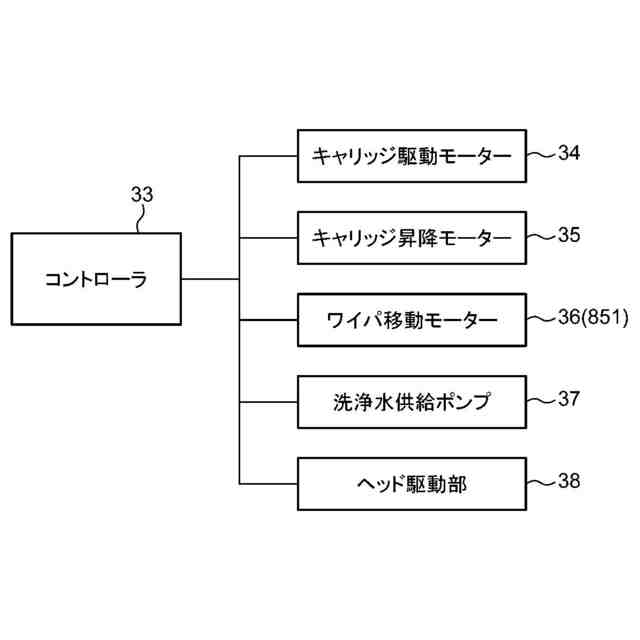

図５は、インクジェット式プリンターの制御構成を示すブロック図である。

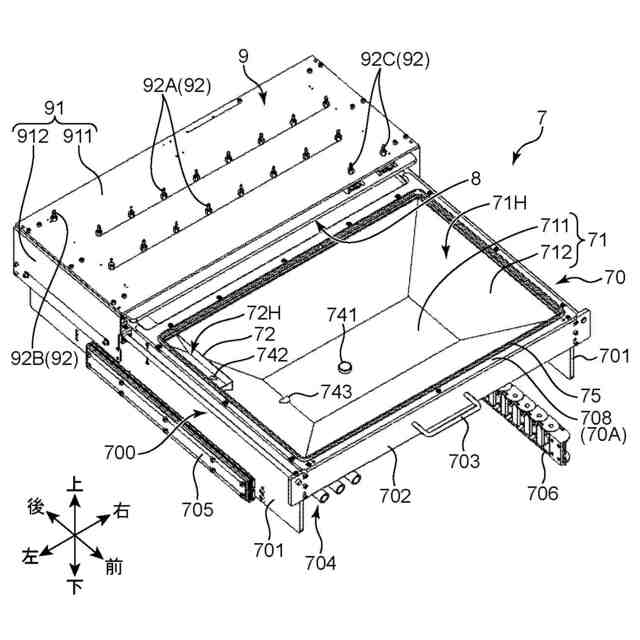

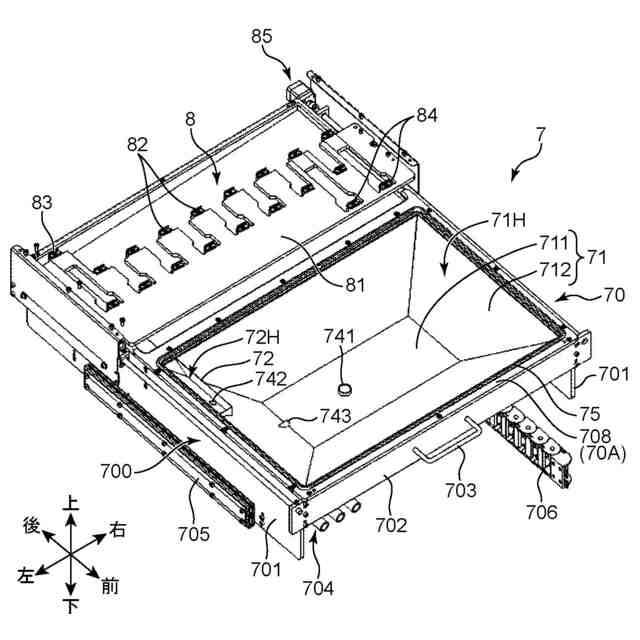

図６は、メンテナンスユニットの全体斜視図である。
図７は、図６に示すメンテナンスユニットから洗浄ユニットを取り除いた状態の斜視図である。
図８Ａは、図７の状態からさらにワイピングユニットを取り除いた状態の斜視図である。

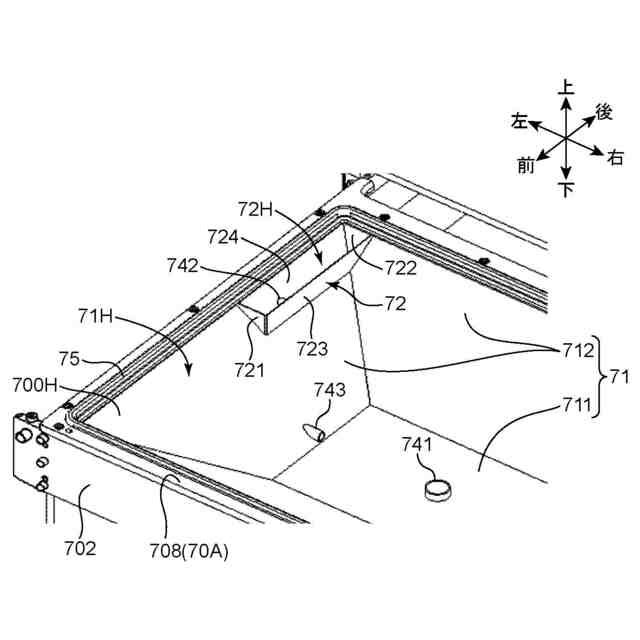

図８Ｂは、図８Ａの処理液容器付近の拡大図である。
図９は、ワイピングユニットの平面図（領域Ａ）と、キャリッジに搭載されたインクヘッドの配置を示す平面図（領域Ｂ）とを組み合わせた図である。
図１０は、ワイピングユニットが備えるワイパの一つの斜視図である。
図１１Ａは、図７とは斜視方向を異ならせたメンテナンスユニットの斜視図である。
図１１Ｂは、図１１Ａのワイピングユニットの駆動系部分の拡大図である。
図１２は、ワイピングユニットの移動方向を説明するための斜視図である。
図１３は、ワイピングユニットの移動経路を示す、メンテナンスユニットの上面図である。
図１４Ａは、インク容器の開口の直上を回避した、処理液容器の配置例を示す模式的な左右方向の断面図である。
図１４Ｂは、インク容器の開口の直上を回避した、処理液容器の配置例を示す模式的な左右方向の断面図である。
図１４Ｃは、インク容器の開口の直上を回避した、処理液容器の配置例を示す模式的な左右方向の断面図である。
図１４Ｄは、インク容器の開口の直上を回避した、処理液容器の配置例を示す模式的な上面図である。
図１５Ａは、処理液ワイパのワイピング時における移動範囲を説明するための模式図である。
図１５Ｂは、処理液ワイパのワイピング時における移動範囲を説明するための模式図である。
図１５Ｃは、処理液ワイパのワイピング時における移動範囲を説明するための模式図である。
図１６Ａは、インクワイパとその清掃部材を示す模式的な側面図である。
図１６Ｂは、図１６Ａに示される清掃部材の配置を示すメンテナンスユニットの要部斜視図である。
図１７は、インクブレード及び処理液ブレードの傾き配置を示す平面図である。
図１８Ａは、傾きのないブレードによるヘッドのワイピング状況を示す図である。
図１８Ｂは、傾きを有する処理液ブレード及びインクブレードによるヘッドのワイピング状況を示す図である。
図１８Ｃは、傾きを有する処理液ブレード及びインクブレードによるヘッドのワイピング状況を示す図である。

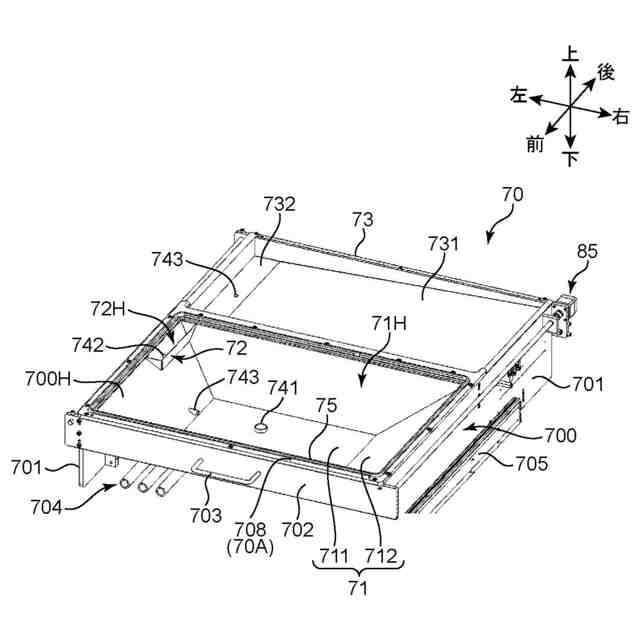

図１９は、本開示の第１変形実施形態に係る容器ユニットの斜視図である。

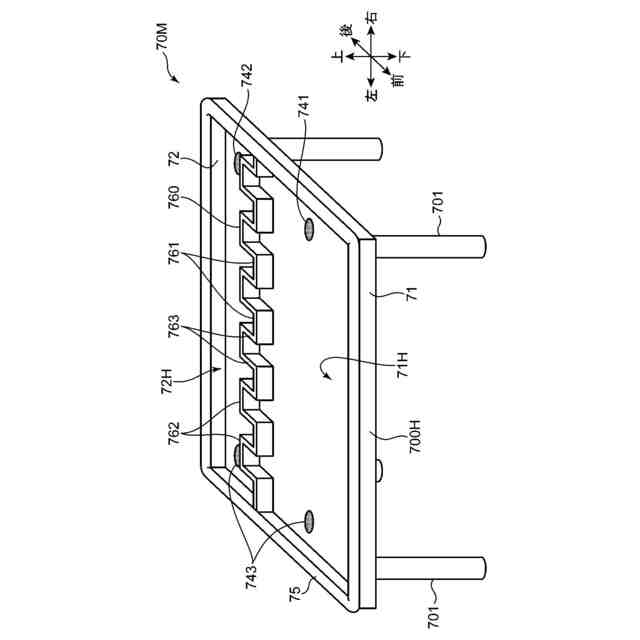

図２０は、本開示の第２変形実施形態に係る容器ユニットの斜視図である。
図２１は、本開示の第３変形実施形態に係る容器ユニットの斜視図である。
図２２は、本開示の第４変形実施形態に係る容器ユニットの斜視図である。
図２３は、本開示の第５変形実施形態に係る容器ユニットの斜視図である。
図２４は、本開示の第６変形実施形態に係る容器ユニットの斜視図である。
【発明を実施するための形態】
【０００７】
以下、図面を参照しつつ、本開示の一実施形態について説明する。本実施形態では、インクジェット記録装置の具体例として、広幅で長尺の記録媒体に画像形成用のインクを吐出するインクヘッドを備えたインクジェット式プリンターを例示する。本実施形態のインクジェット式プリンターは、織物や編物等の生地からなる記録媒体に、文字類や模様等の画像をインクジェット方式で印刷するデジタル捺染印刷に好適である。もちろん、本開示に係るインクジェット記録装置は、紙シートや樹脂シート等の記録媒体に各種のインクジェット画像を印刷する用途にも用いることができる。
【０００８】
［インクジェット式プリンターの全体構成］
図１は、本開示の一実施形態に係るインクジェット式プリンター１の全体構成を示す斜視図、図２は、図１のＩＩ－ＩＩ線の模式的な断面図である。インクジェット式プリンター１は、広幅且つ長尺のワークＷにインクジェット方式で画像を印刷するプリンターであって、装置フレーム１０と、この装置フレーム１０に組み込まれたワーク搬送部２０及びキャリッジ３とを含む。なお、本実施形態では、左右方向がワークＷに対する印刷の際の主走査方向、後方から前方に向かう方向が副走査方向であってワークＷの搬送方向Ｆである。
【０００９】
装置フレーム１０は、インクジェット式プリンター１の各種構成部材を搭載するための骨組みを形成している。ワーク搬送部２０は、インクジェット印刷処理が行われる印刷領域をワークＷが、後方から前方に向かう搬送方向Ｆに進行するように、当該ワークＷを間欠送りする機構である。キャリッジ３は、インクヘッド４、前処理ヘッド５、後処理ヘッド６及び図略のサブタンクを搭載し、前記インクジェット印刷処理の際に左右方向に往復移動する。
【００１０】
装置フレーム１０は、中央フレーム１１１、右フレーム１１２及び左フレーム１１３を含む。中央フレーム１１１は、インクジェット式プリンター１の各種構成部材を搭載するための骨組みを形成しており、ワーク搬送部２０に応じた左右幅を有している。右フレーム１１２は、中央フレーム１１１の右隣に、左フレーム１１３は中央フレーム１１１の左隣に、それぞれ立設されている。右フレーム１１２と左フレーム１１３との間が、ワークＷに対して印刷処理が実行される印刷エリア１２である。
（【００１１】以降は省略されています）
