公開番号2025096610
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025068007,2024028116
出願日2025-04-17,2022-03-23
発明の名称液体吐出装置および液体吐出装置の組み立て方法
出願人京セラ株式会社
代理人弁理士法人酒井国際特許事務所
主分類B41J 2/165 20060101AFI20250619BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】組立における信頼性を向上させることができる液体吐出装置および液体吐出装置の組み立て方法を提供する。
【解決手段】液体吐出装置は、ヘッドと、保持部と、第1固定部材と、第2固定部材とを備える。ヘッドは、液体を吐出する第1面を有する。保持部は、ヘッドを保持する。第1固定部材は、第1面を覆うキャップを取り外し可能に固定する。第2固定部材は、ヘッドと保持部とを固定する。第1固定部材および第2固定部材は、ヘッドの厚み方向に沿って互いに反対側に向かって設けられている。
【選択図】図4
特許請求の範囲【請求項１】
液体を吐出する第１面を有するヘッドと、
前記ヘッドを保持する保持部と、
前記第１面を覆うキャップを取り外し可能に固定する第１固定部材と、
前記ヘッドと前記保持部とを固定する第２固定部材と
を備え、
前記第１固定部材および前記第２固定部材は、前記ヘッドの厚み方向に沿って互いに反対側に向かって設けられている
液体吐出装置。
続きを表示（約 1,400 文字）【請求項２】
液体を吐出する第１面を有するヘッドと、
前記ヘッドを保持する保持部と、
前記第１面を覆うキャップを取り外し可能に固定する第１固定部材と、
前記ヘッドと前記保持部とを固定する第２固定部材と
を備え、
前記第１固定部材は、前記保持部から前記第１面が位置する方向に取り外し可能に設けられている
液体吐出装置。
【請求項３】
前記第１固定部材および前記第２固定部材は、前記ヘッドの厚み方向に沿ってともに同じ側に向かって設けられている
請求項２に記載の液体吐出装置。
【請求項４】
先端に前記保持部が位置するロボットアームを備える
請求項１～３のいずれか１つに記載の液体吐出装置。
【請求項５】
液体を吐出する第１面を有するヘッドと、
前記ヘッドを保持する保持部と、
前記第１面を覆うキャップを取り外し可能に固定する第１固定部材と、
前記ヘッドと前記保持部とを固定する第２固定部材と
を備え、
前記ヘッドは、
前記第１面および前記第１面に対向する第２面を有するノズルプレートと、
前記第２面上に位置し、前記ヘッドの厚み方向に積層した複数のリザーバプレートを有する流路部材と、
前記流路部材を挟んで前記ノズルプレートとは反対側に位置し、各リザーバプレートよりも厚みが大きいベースプレートと
を備え、
前記ベースプレートは、前記第１固定部材を取り付ける第１孔と、前記第２固定部材を取り付ける第２孔とを有する
液体吐出装置。
【請求項６】
前記流路部材は、前記第２孔に対応する位置に前記第２固定部材から離れて位置する第１貫通部を有する
請求項５に記載の液体吐出装置。
【請求項７】
前記ヘッドに固定され、前記第１面を覆う前記キャップをさらに備え、
前記キャップは、前記第２孔に対応する位置に前記第２固定部材から離れて位置する第２貫通部を有する
請求項６に記載の液体吐出装置。
【請求項８】
液体を吐出する第１面を有するヘッドに、前記第１面を覆うキャップを取り付ける工程と、
前記キャップを取り付けた前記ヘッドを保持部に固定する工程と、
前記保持部に固定された前記ヘッドからキャップを取り外す工程と
を含む液体吐出装置の組み立て方法。
【請求項９】
前記キャップは、取り外し可能な第１固定部材を用いて前記ヘッドに固定され、
前記ヘッドは、第２固定部材を用いて前記保持部に固定され、
前記第１固定部材および前記第２固定部材は、前記ヘッドの厚み方向に沿ってともに同じ側に向かって設けられている
請求項８に記載の液体吐出装置の組み立て方法。
【請求項１０】
前記キャップは、取り外し可能な第１固定部材を用いて前記ヘッドに固定され、
前記ヘッドは、第２固定部材を用いて前記保持部に固定され、
前記第１固定部材および前記第２固定部材は、前記ヘッドの厚み方向に沿って互いに反対側に向かって設けられている
請求項８に記載の液体吐出装置の組み立て方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
開示の実施形態は、液体吐出装置および液体吐出装置の組み立て方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
液体吐出装置として、インクジェット記録方式を利用したインクジェットプリンタやインクジェットプロッタが知られている。このようなインクジェット方式の液体吐出装置には、液体を吐出させるための液体吐出ヘッドが搭載されている。
【０００３】
かかる液体吐出ヘッドには、液体吐出面をキャップで保護し、輸送や搬送を行うものが知られている（たとえば、特許文献１、２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－７４０３８号公報
特開２００９－１８４２１０号公報
【発明の概要】
【０００５】
実施形態の一態様に係る液体吐出装置は、ヘッドと、保持部と、第１固定部材と、第２固定部材とを備える。ヘッドは、液体を吐出する第１面を有する。保持部は、前記ヘッドを保持する。第１固定部材は、前記第１面を覆うキャップを取り外し可能に固定する。第２固定部材は、前記ヘッドと前記保持部とを固定する。
【図面の簡単な説明】
【０００６】

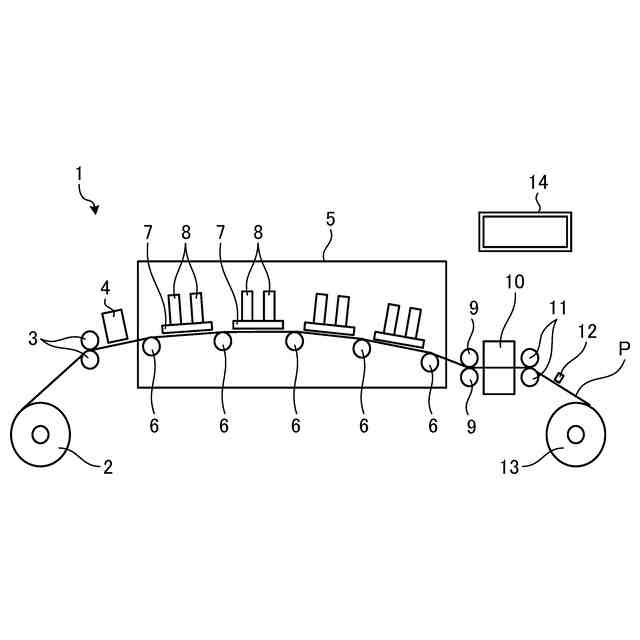

図１は、実施形態に係る液体吐出装置の説明図（その１）である。

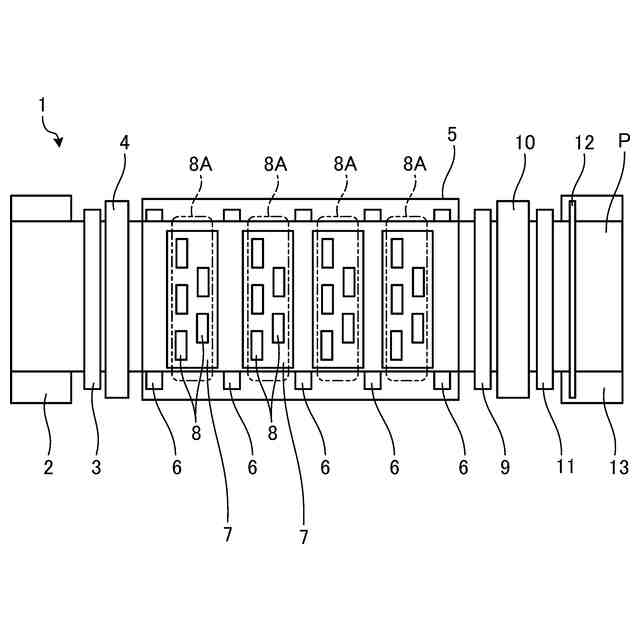

図２は、実施形態に係る液体吐出装置の説明図（その２）である。

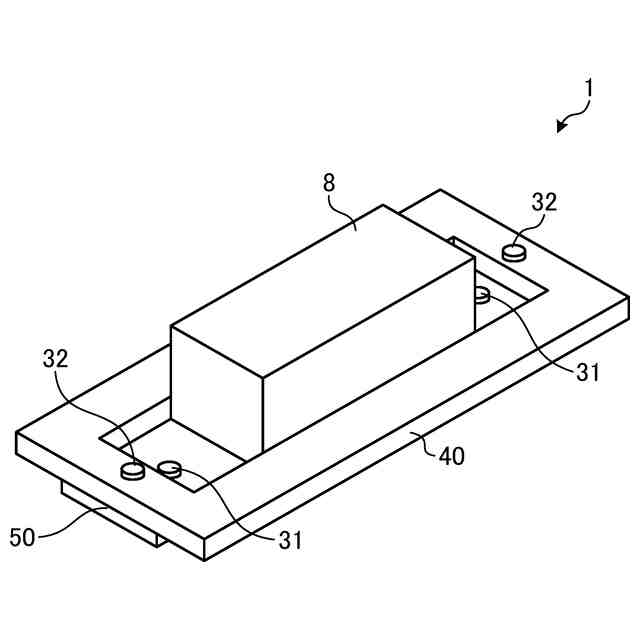

図３Ａは、第１の実施形態に係る液体吐出装置の要部の構成を示す斜視図である。

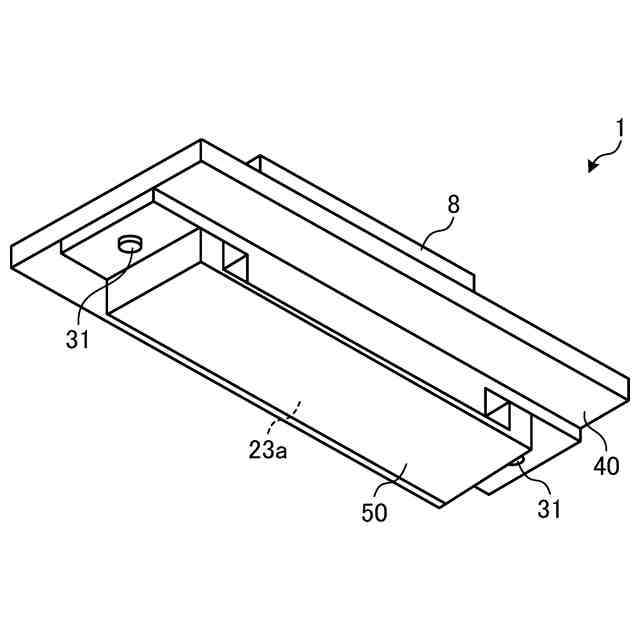

図３Ｂは、図３Ａに示す液体吐出装置を別方向から見た斜視図である。

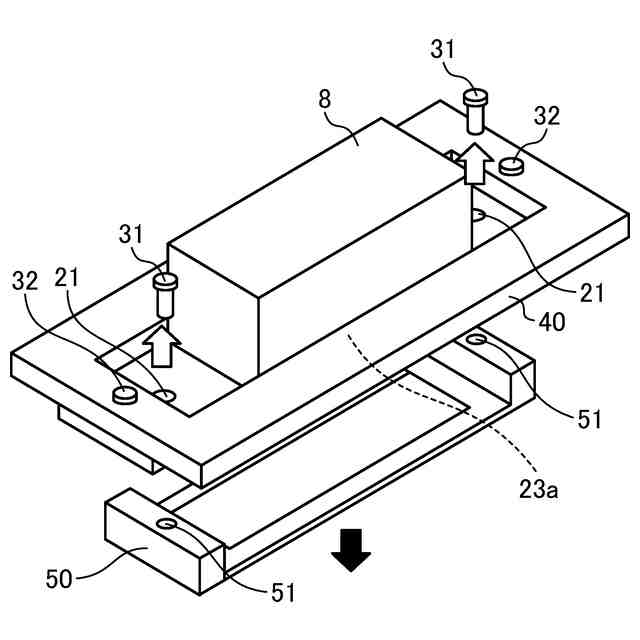

図４は、第１の実施形態に係る液体吐出装置からキャップが取り外された状態を示す斜視図である。

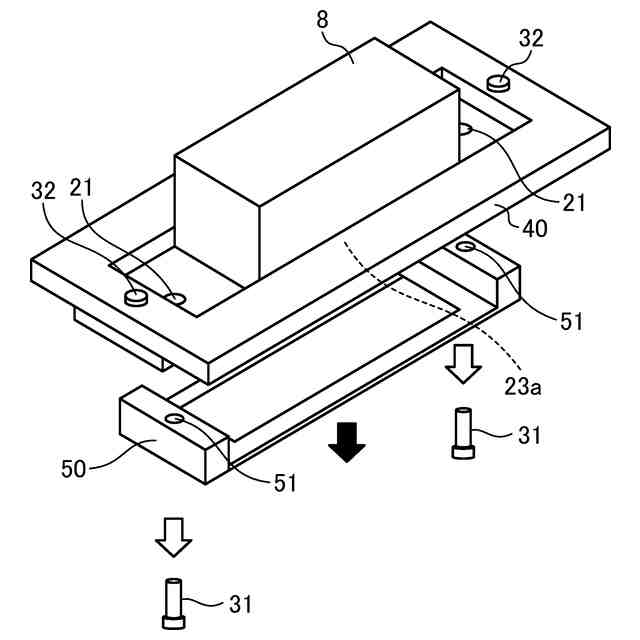

図５は、第１の実施形態の変形例１に係る液体吐出装置からキャップが取り外された状態を示す斜視図である。

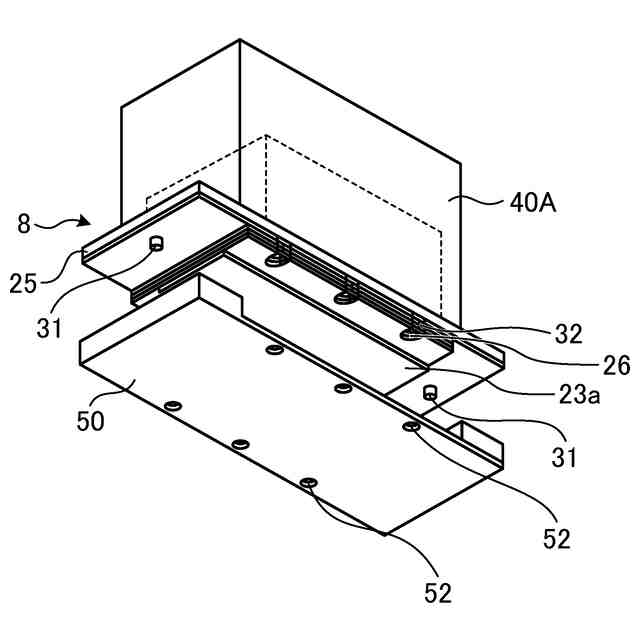

図６は、第１の実施形態の変形例２に係る液体吐出装置の一例を示す斜視図である。

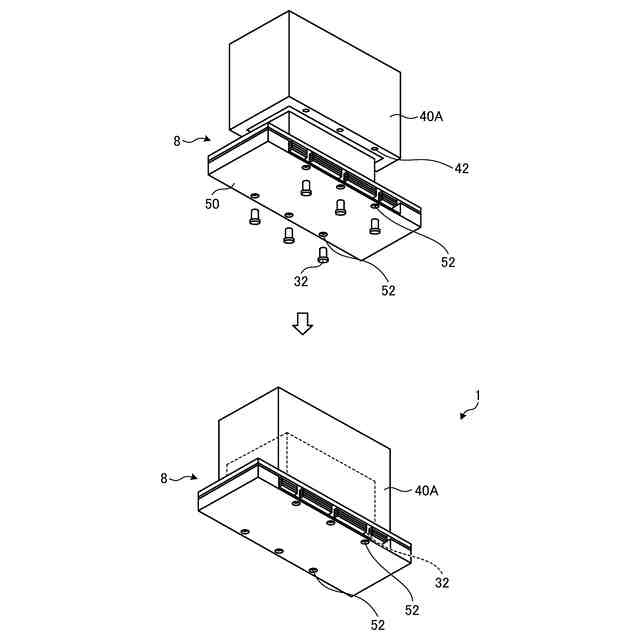

図７は、図６に示す液体吐出装置からキャップが取り外された状態を示す斜視図である。

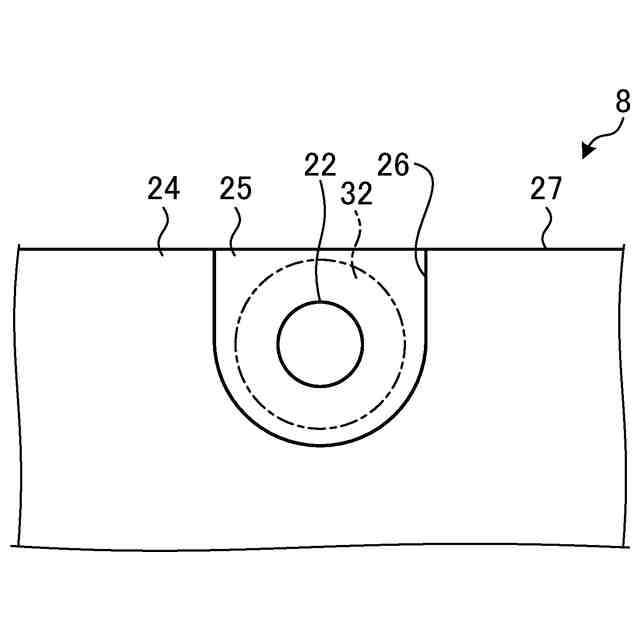

図８は、第２固定部材の近傍を示す平面図である。
図９は、第２固定部材の近傍を示す断面図である。
図１０は、第１固定部材の近傍を示す断面図である。
図１１は、第２の実施形態に係る液体吐出装置の要部の構成を示す図である。
図１２は、第２の実施形態の変形例に係る液体吐出装置の要部の構成を示す図である。
図１３は、第１の実施形態に係る液体吐出装置の組み立て方法の一例を示す図である。
図１４は、第１の実施形態の変形例に係る液体吐出装置の組み立て方法の一例を示す図である。
【発明を実施するための形態】
【０００７】
以下、添付図面を参照して、本願の開示する液体吐出装置および液体吐出装置の組み立て方法の実施形態を詳細に説明する。なお、以下に示す実施形態によりこの発明が限定されるものではない。
【０００８】
＜プリンタの構成＞
まず、図１および図２を参照して実施形態に係る液体吐出装置１の一例であるプリンタの概要について説明する。図１および図２は、実施形態に係るプリンタの説明図である。具体的には、図１は、プリンタの概略的な側面図であり、図２は、プリンタの概略的な平面図である。実施形態に係るプリンタは、たとえば、カラーインクジェットプリンタである。
【０００９】
図１に示すように、液体吐出装置１は、給紙ローラ２と、ガイドローラ３と、塗布機４と、ヘッドケース５と、複数の搬送ローラ６と、複数のフレーム７と、複数のヘッド８と、搬送ローラ９と、乾燥機１０と、搬送ローラ１１と、センサ部１２と、回収ローラ１３とを備える。搬送ローラ６は、搬送部の一例である。
【００１０】
さらに、液体吐出装置１は、給紙ローラ２、ガイドローラ３、塗布機４、ヘッドケース５、複数の搬送ローラ６、複数のフレーム７、複数のヘッド８、搬送ローラ９、乾燥機１０、搬送ローラ１１、センサ部１２および回収ローラ１３を制御する制御部１４を備える。
（【００１１】以降は省略されています）
