公開番号2025115858
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010551
出願日2024-01-26
発明の名称電子機器及び電子機器の制御方法
出願人京セラ株式会社
代理人個人,個人,個人
主分類H04M 1/247 20210101AFI20250731BHJP(電気通信技術)
要約【課題】バッテリを交換する際の利便性及び/又は安全性を向上させ得る電子機器、及び電子機器の制御方法を提供する。
【解決手段】
第1バッテリ及び第2バッテリの少なくとも一方から供給される電力で動作する電子機器は、第1バッテリからの電力供給を第2バッテリからの電力供給に切り替えるバッテリ交換モードに移行するように制御する制御部を備える。制御部は、ユーザによる所定の操作が検出されると、電子機器の状態及び第2バッテリの状態の少なくとも一方に基づいて、バッテリ交換モードに移行可能か否か判定する。
【選択図】図2
特許請求の範囲【請求項１】
第１バッテリ及び第２バッテリの少なくとも一方から供給される電力で動作する電子機器であって、
前記第１バッテリからの電力供給を前記第２バッテリからの電力供給に切り替えるバッテリ交換モードに移行するように制御する制御部を備え、
前記制御部は、ユーザによる所定の操作が検出されると、前記電子機器の状態及び前記第２バッテリの状態の少なくとも一方に基づいて、前記バッテリ交換モードに移行可能か否か判定する、電子機器。
続きを表示（約 1,300 文字）【請求項２】
音声通話機能を有する通信部を備え、
前記制御部は、前記電子機器の状態として、前記通信部が前記音声通話機能を実行している状態に基づいて、前記バッテリ交換モードに移行不可能と判定する、請求項１に記載の電子機器。
【請求項３】
コールバック機能を有する通信部を備え、
前記制御部は、前記電子機器の状態として、前記通信部が前記コールバック機能の実行中においてコールバックを待機している状態に基づいて、前記バッテリ交換モードに移行不可能と判定する、請求項１に記載の電子機器。
【請求項４】
前記第２バッテリの温度を検出する検出部を備え、
前記制御部は、前記第２バッテリの状態として、前記検出部が検出する前記第２バッテリの温度が第１閾値よりも高い状態又は第２閾値よりも低い状態に基づいて、前記バッテリ交換モードに移行不可能と判定する、請求項１に記載の電子機器。
【請求項５】
前記第２バッテリの電圧を検出する検出部を備え、
前記制御部は、前記第２バッテリの状態として、前記検出部が検出する前記第２バッテリの電圧が第３閾値よりも低い状態に基づいて、前記バッテリ交換モードに移行不可能と判定する、請求項１に記載の電子機器。
【請求項６】
前記第２バッテリの劣化を検出する検出部を備え、
前記制御部は、前記第２バッテリの状態として、前記検出部が検出する前記第２バッテリの劣化が第４閾値よりも高い状態に基づいて、前記バッテリ交換モードに移行不可能と判定する、請求項１に記載の電子機器。
【請求項７】
前記第２バッテリに関する異常を検出する検出部を備え、
前記制御部は、前記第２バッテリの状態として、前記検出部が前記第２バッテリに関する異常を検出している状態に基づいて、前記バッテリ交換モードに移行不可能と判定する、請求項１に記載の電子機器。
【請求項８】
前記ユーザに所定の情報を報知する報知部を備え、
前記制御部は、前記バッテリ交換モードへの移行の可否の判定に応じて、前記報知部が異なる報知を行うように制御する、請求項１から７のいずれかに記載の電子機器。
【請求項９】
所定の情報を表示する表示部を備え、
前記制御部は、前記表示部が、前記所定の情報として、前記電子機器が音声通話中である旨、又は、前記第２バッテリの温度に関する情報、前記第２バッテリの電圧に関する情報、前記第２バッテリの劣化に関する情報、若しくは前記第２バッテリの異常に関する情報を表示するように制御する、請求項１から７のいずれかに記載の電子機器。
【請求項１０】
前記ユーザに所定の情報を報知する報知部を備え、
前記制御部は、前記バッテリ交換モードに移行可能な時点までと、前記バッテリ交換モードに移行可能な時点以後とで、前記報知部が異なる報知を行うように制御する、請求項１から７のいずれかに記載の電子機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電子機器、及び電子機器の制御方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えばスマートフォン及びタブレット端末などのような携帯可能な電子機器類は、多くの場合、バッテリを内蔵している。このような電子機器に搭載されるバッテリの電力には限りがある。このため、電子機器に搭載されたバッテリの電力が尽きる前に、当該バッテリを充電するか、又は当該バッテリを他のバッテリと交換する必要がある。
【０００３】
携帯可能な電子機器のバッテリを交換する際の利便性及び／又は安全性を向上させ得る技術が、いくつか提案されている。例えば、特許文献１は、メイン電池に代えて電力供給可能な補助電源用のコンデンサを備え、一部の電力供給を維持したまま、電池の取り外しが可能な携帯端末を提案している。特許文献２は、ホットスワップ機能が実行可能でない場合に、電源オフせずにバッテリが取り外されることを抑制する携帯端末を提案している。特許文献３は、第１のバッテリ及び第２のバッテリを備え、これらのバッテリを切り替える際のシステムの瞬断を抑制する携帯端末を提案している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－７４７４号公報
特開２０２１－８７２２８号公報
特開２０１７－１５３２０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電子機器のバッテリを交換する際の利便性及び／又は安全性の更なる向上が望まれている。
【０００６】
本開示は、バッテリを交換する際の利便性及び／又は安全性を向上させ得る電子機器、並びに、そのような電子機器の制御方法を提供することに関する。
【課題を解決するための手段】
【０００７】
一実施形態に係る電子機器は、
第１バッテリ及び第２バッテリの少なくとも一方から供給される電力で動作する。
前記電子機器は、前記第１バッテリからの電力供給を前記第２バッテリからの電力供給に切り替えるバッテリ交換モードに移行するように制御する制御部を備える。
前記制御部は、ユーザによる所定の操作が検出されると、前記電子機器の状態及び前記第２バッテリの状態の少なくとも一方に基づいて、前記バッテリ交換モードに移行可能か否か判定する。
【０００８】
一実施形態に係る電子機器の制御方法は、
第１バッテリ及び第２バッテリの少なくとも一方から供給される電力で動作する電子機器の制御方法である。
前記制御方法は、
前記第１バッテリからの電力供給を前記第２バッテリからの電力供給に切り替えるバッテリ交換モードに移行するように制御するステップと、
前記制御部は、ユーザによる所定の操作が検出されると、前記電子機器の状態及び前記第２バッテリの状態の少なくとも一方に基づいて、前記バッテリ交換モードに移行可能か否か判定するステップと、
を含む。
【発明の効果】
【０００９】
一実施形態によれば、バッテリを交換する際の利便性及び／又は安全性を向上させ得る電子機器、並びに、そのような電子機器の制御方法を提供することができる。
【図面の簡単な説明】
【００１０】

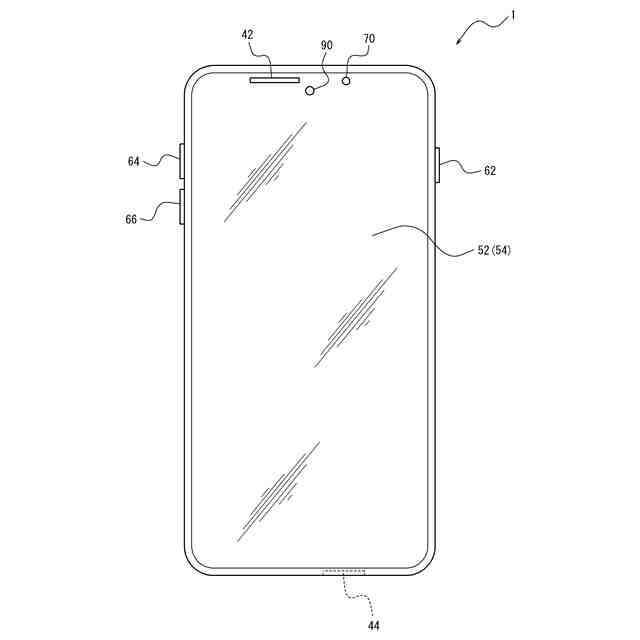

一実施形態に係る電子機器の外観を示す図である。
一実施形態に係る電子機器の機能的な構成を概略的に示すブロック図である。
一実施形態に係る電子機器の動作の一例を示すフローチャートである。

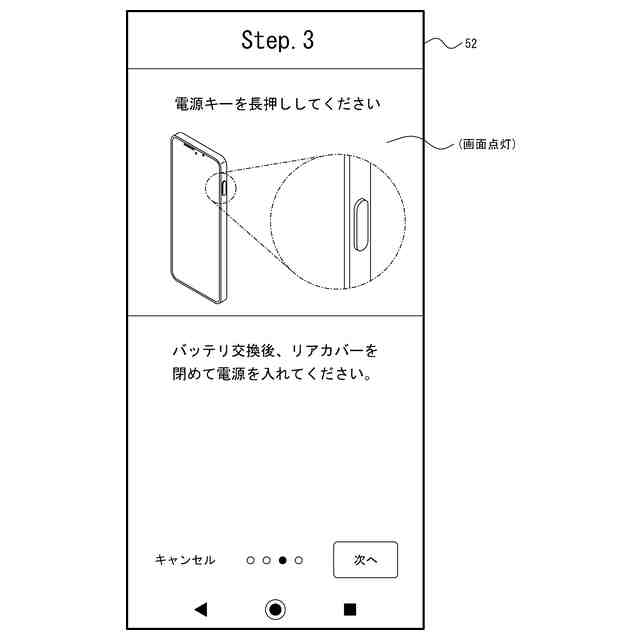

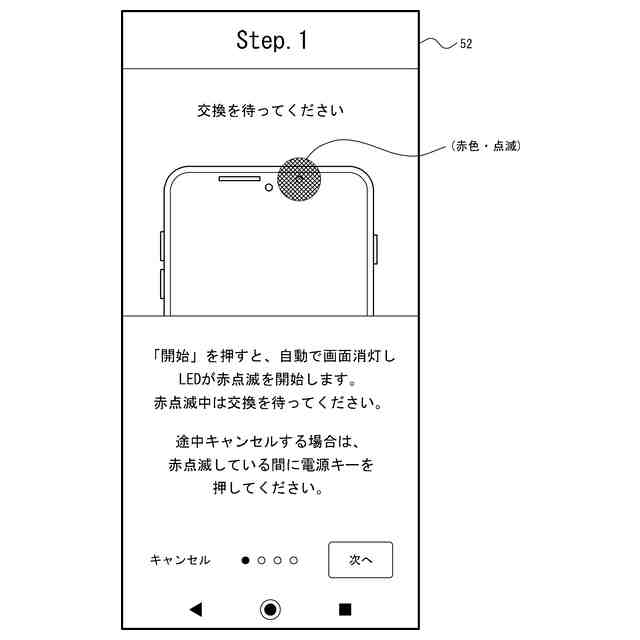

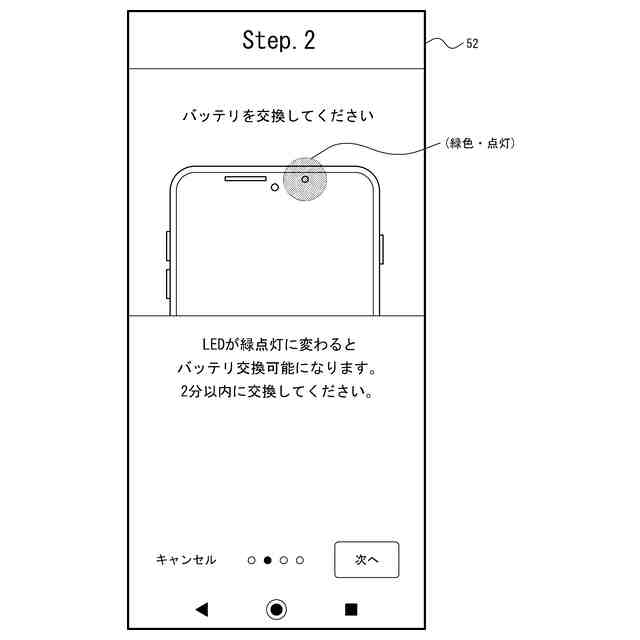

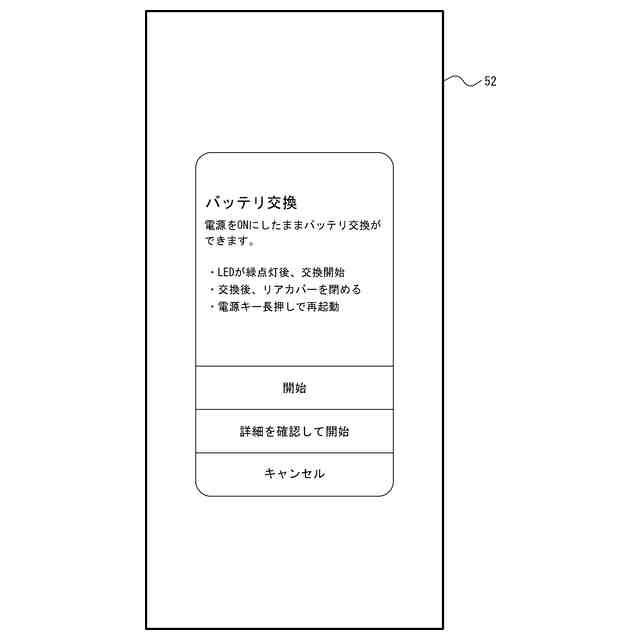

一実施形態に係る電子機器の表示部の表示の一例を示す図である。
一実施形態に係る電子機器の表示部の表示の一例を示す図である。
一実施形態に係る電子機器の表示部の表示の一例を示す図である。
一実施形態に係る電子機器の表示部の表示の一例を示す図である。
一実施形態に係る電子機器の表示部の表示の一例を示す図である。
一実施形態に係る電子機器の表示部の表示の一例を示す図である。
一実施形態に係る電子機器の表示部の表示の一例を示す図である。
一実施形態に係る電子機器の表示部の表示の一例を示す図である。
一実施形態に係る電子機器の表示部の表示の一例を示す図である。
一実施形態に係る電子機器の動作の一例を示すフローチャートである。
一実施形態に係る電子機器の表示部の表示の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
