特許ウォッチ

公開番号2025132783
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030572
出願日2024-02-29
発明の名称表示システム、表示制御装置及び表示制御プログラム
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類G10L 15/22 20060101AFI20250903BHJP(楽器;音響)
要約【課題】複数のユーザからの音声を個別に認識し文字情報に変換して表示する。

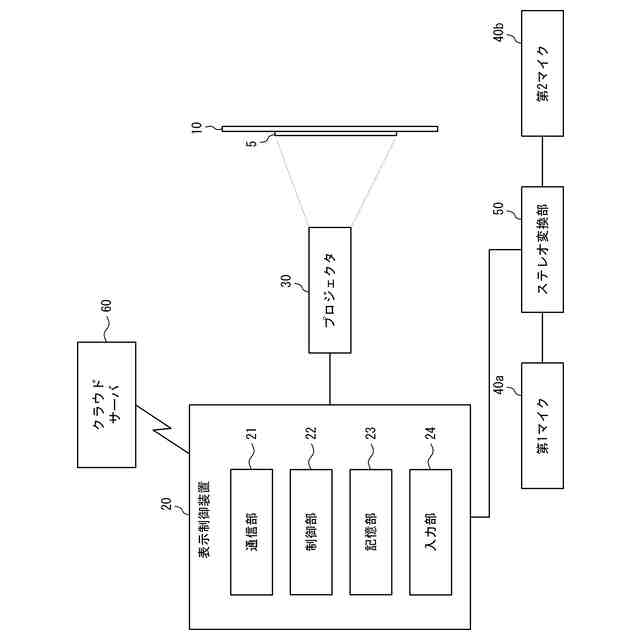

【解決手段】表示システムは、表示部と、第1マイクと、第2マイクと、ステレオ変換部と、表示制御装置とを備える。表示部は、使用時に複数のユーザの間に配置される。第1マイクは、表示部の第1の側に配置される。第2マイクは、表示部の第1の側とは反対側の第2の側に配置される。ステレオ変換部は、第1マイクから入力される第1信号、及び、第2マイクから入力される第2信号をステレオ信号に変換する。表示制御装置は、ステレオ信号の入力を受け、当該ステレオ信号を第1信号及び前記第2信号に分離し、第1信号及び第2信号に含まれる音声信号がそれぞれ音声認識によって変換された第1文字情報及び第2文字情報を、表示部に表示させる。
【選択図】図3
特許請求の範囲【請求項１】

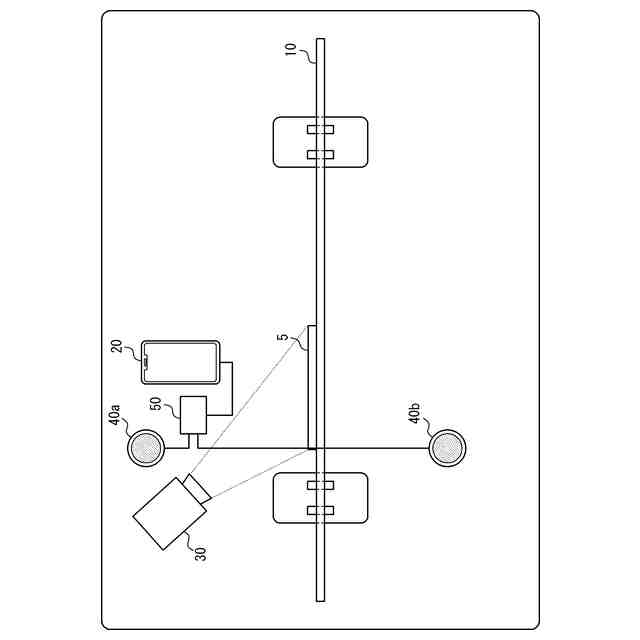

使用時に複数のユーザの間に配置される表示部と、
前記表示部の第１の側に配置される第１マイクと、
前記表示部の前記第１の側とは反対側の第２の側に配置される第２マイクと、
前記第１マイクから入力される第１信号、及び、前記第２マイクから入力される第２信号をステレオ信号に変換するステレオ変換部と、
前記ステレオ信号の入力を受け、該ステレオ信号を前記第１信号及び前記第２信号に分離し、前記第１信号及び前記第２信号に含まれる音声信号がそれぞれ音声認識によって変換された第１文字情報及び第２文字情報を、前記表示部に表示させる表示制御装置と
を備える表示システム。
続きを表示（約 1,300 文字）【請求項２】
前記表示制御装置は、前記第１文字情報及び前記第２文字情報を前記表示部に順次スクロールさせながら表示させ、前記第１文字情報と前記第２文字情報との間に境界線を表示させる、請求項１に記載の表示システム。
【請求項３】
前記表示制御装置は、第１言語である前記第１文字情報を前記第１言語とは異なる第２言語に変換して前記表示部に表示させる、請求項１に記載の表示システム。
【請求項４】

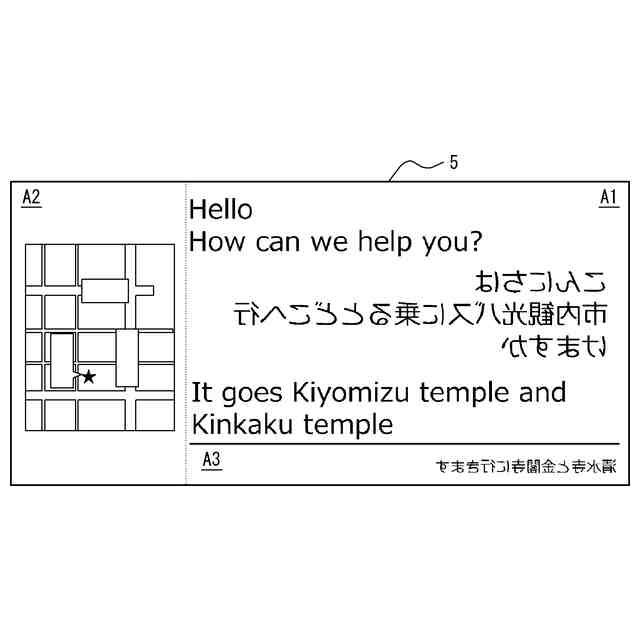

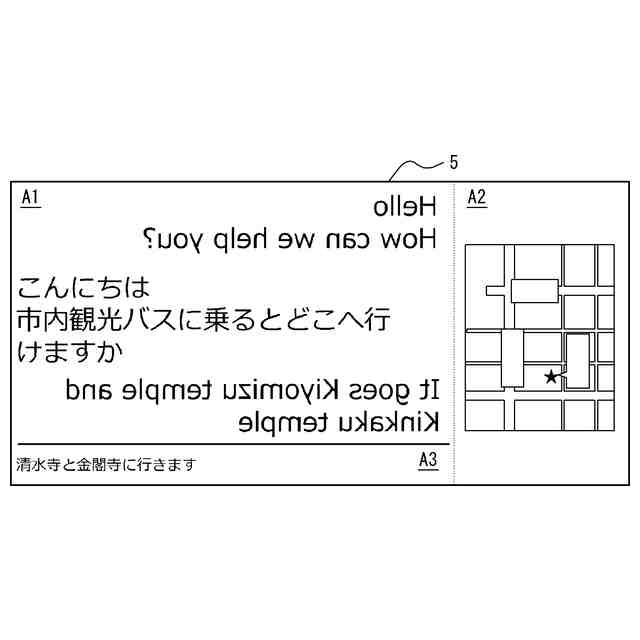

前記表示制御装置は、前記複数のユーザによる最新の発話から変換された前記第１文字情報を、前記第２の側に向けて前記第２言語の文字列として表示させるとともに、前記第１の側に向けて前記第１言語の文字列として表示し、前記複数のユーザによる最新の発話から変換された前記第２文字情報を、前記第１の側に向けて前記第１言語の文字列として表示させるとともに、前記第２の側に向けて前記第２言語の文字列として表示させる、請求項３に記載の表示システム。
【請求項５】
前記表示制御装置は、前記複数のユーザの一人以上が発話した音声から変換された最新の前記第１文字情報又は最新の前記第２文字情報を、前記表示部に他の文字情報の表示態様とは異なる所定の態様で表示する、請求項１に記載の表示システム。
【請求項６】
前記第１信号に含まれる音声信号と前記第２信号に含まれる音声信号とが時間的に重なるとき、前記表示制御装置は、前記第１信号と前記第２信号とに含まれる音声信号の音声レベルを比較し、比較結果に基づいて前記第１文字情報と前記第２文字情報との何れか一方のみを前記表示部に表示させる、請求項１から５の何れか一項に記載の表示システム。
【請求項７】
前記表示制御装置は、前記第１信号に含まれる音声信号と前記第２信号に含まれる音声信号とのうち前記音声レベルが高い方を変換した前記第１文字情報又は前記第２文字情報を前記表示部に表示させる、請求項６に記載の表示システム。
【請求項８】
前記第１信号に含まれる音声信号と前記第２信号に含まれる音声信号とが時間的に重なるとき、前記表示制御装置は、前記第１文字情報と前記第２文字情報とを比較し所定の割合以上一致する場合、前記第１文字情報及び前記第２文字情報の何れか一方のみを表示する、請求項１から５の何れか一項に記載の表示システム。
【請求項９】
前記表示制御装置は、前記第１信号及び前記第２信号のうち音声レベルが高い方を音声認識した前記第１文字情報又は前記第２文字情報を前記表示部に表示させる、請求項８に記載の表示システム。
【請求項１０】
前記第１信号に含まれる音声信号と前記第２信号に含まれる音声信号とが時間的に重なるとき、前記表示制御装置は、前記音声信号が重なる期間を含む発話区間内の発話に対応する前記第１文字情報と前記第２文字情報とを比較し、前記第１文字情報と前記第２文字情報とのうち情報量の多い方のみを前記表示部に表示させる、請求項１から５の何れか一項に記載の表示システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、表示システム、表示制御装置及び表示制御プログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
パーティションを挟んで複数の人が対話する場面において、ユーザのコミュニケーションを支援するシステムが提案されている（例えば、特許文献１参照）。このシステムでは、２人の対話者の間に、パーティションとして機能する透明ディスプレイが配置される。また、透明ディスプレイの両側には、それぞれ、対話者の発話する音声を収音するマイクが配置される。これにより、表示システムの情報処理装置が、それぞれのマイクに発話された会話内容を文字情報に変換し、リアルタイムで透明ディスプレイに表示することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１２４６１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数のユーザを区別して、ユーザ間の双方向の対話を可視化して表示するには、複数のマイクが必要になる。しかしながら、音声情報の入力を受けるデバイスでは、音声入力のために複数のデバイスポートを使用することができず、１つのデバイスポートのみが使用できる場合がある。例えば、Ａｎｄｒｏｉｄ（登録商標）端末によっては、デバイスポート（ＵＳＢ（Universal Serial Bus）端子又はオーディオジャック）は、一つのみ認識できる仕様となっており、１つのデバイスポートに、複数のマイクを接続することは困難である。仮に、１つのデバイスポートに対しマルチタップ（ＵＳＢハブ）等を介して複数のマイクを接続した場合でも、Ａｎｄｒｏｉｄ端末によっては、１つのデバイスのみ認識できる仕様のため、複数のマイクを接続することは困難である。そのような場合、複数のユーザからの音声を個別に認識して、双方向の対話を表示装置に表示することは困難である。
【０００５】
したがって、これらの点に着目してなされた本開示の目的は、複数のユーザからの音声を個別に認識し文字情報に変換して表示することを可能とする表示システム、表示制御装置及び表示制御プログラムを提供することにある。
【課題を解決するための手段】
【０００６】
一実施形態において、（１）表示システムは、使用時に複数のユーザの間に配置される表示部と、前記表示部の第１の側に配置される第１マイクと、前記表示部の前記第１の側とは反対側の第２の側に配置される第２マイクと、前記第１マイクから入力される第１信号、及び、前記第２マイクから入力される第２信号をステレオ信号に変換するステレオ変換部と、前記ステレオ信号の入力を受け、該ステレオ信号を前記第１信号及び前記第２信号に分離し、前記第１信号及び前記第２信号に含まれる音声信号がそれぞれ音声認識によって変換された第１文字情報及び第２文字情報を、前記表示部に表示させる表示制御装置とを備える。
【０００７】
（２）上記（１）の表示システムにおいて、前記表示制御装置は、前記第１文字情報及び前記第２文字情報を前記表示部に順次スクロールさせながら表示させ、前記第１文字情報と前記第２文字情報との間に境界線を表示させることができる。
【０００８】
（３）上記（１）又は（２）の表示システムにおいて、前記表示制御装置は、第１言語である前記第１文字情報を前記第１言語とは異なる第２言語に変換して前記表示部に表示させることができる。
【０００９】
（４）上記（３）の表示システムにおいて、前記表示制御装置は、前記複数のユーザによる最新の発話から変換された前記第１文字情報を、前記第２の側に向けて前記第２言語の文字列として表示させるとともに、前記第１の側に向けて前記第１言語の文字列として表示し、前記複数のユーザによる最新の発話から変換された前記第２文字情報を、前記第１の側に向けて前記第１言語の文字列として表示させるとともに、前記第２の側に向けて前記第２言語の文字列として表示させることができる。
【００１０】
（５）上記（１）から（４）の何れかの表示システムにおいて、前記表示制御装置は、前記複数のユーザの一人以上が発話した音声から変換された最新の前記第１文字情報又は最新の前記第２文字情報を、前記表示部に他の文字情報の表示態様とは異なる所定の態様で表示することができる。
（【００１１】以降は省略されています）
