特許ウォッチ

公開番号2025120548
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015395
出願日2024-02-05
発明の名称異常検知装置、プログラム及び異常検知方法
出願人京セラ株式会社,国立研究開発法人理化学研究所
代理人個人,個人,個人,個人
主分類G01M 99/00 20110101AFI20250808BHJP(測定;試験)
要約【課題】検知精度の向上と要因推定の両立が可能な異常検知装置、プログラム及び異常検知方法が提供される。

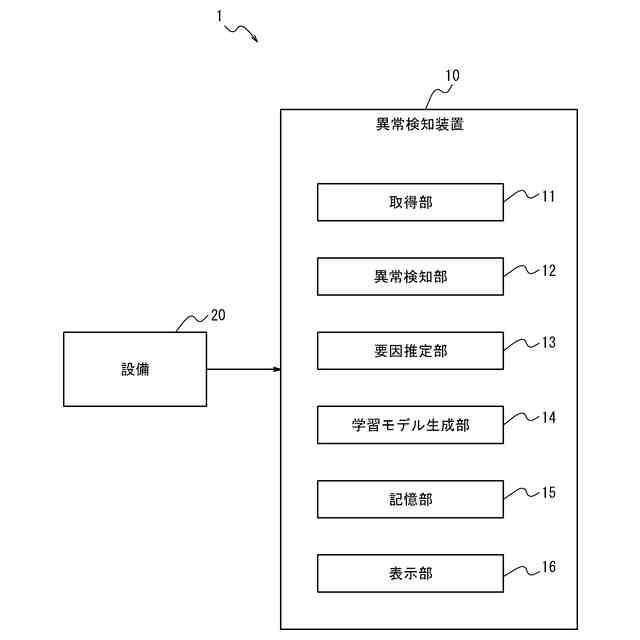

【解決手段】異常検知装置(10)は、設備に設けられたセンサの検出値を含む検出値データを取得する取得部(11)と、取得された検出値データのうち、正常データを使って生成された学習モデルを用いて、設備の故障予兆があるかを判定する異常検知部(12)と、故障予兆があると判定された場合に、予兆があると判定された故障の要因を推定する要因推定部(13)と、を備え、学習モデルは、疎構造化されたグラフ構造を利用した深層学習モデルであって、要因推定部は、グラフ構造のエッジの重みも用いる要因推定を実行する。
【選択図】図1
特許請求の範囲【請求項１】
設備に設けられたセンサの検出値を含む検出値データを取得する取得部と、
取得された前記検出値データのうち、正常データを使って生成された学習モデルを用いて、前記設備の故障予兆があるかを判定する異常検知部と、
前記故障予兆があると判定された場合に、予兆があると判定された故障の要因を推定する要因推定部と、を備え、
前記学習モデルは、疎構造化されたグラフ構造を利用した深層学習モデルであって、
前記要因推定部は、前記グラフ構造のエッジの重みも用いる要因推定を実行する、異常検知装置。
続きを表示（約 830 文字）【請求項２】
前記要因推定部は、異常データで計算した前記エッジの重みを、前記学習モデルにおけるエッジの重みと比較して、差があるエッジに接続されるノードを特定して、特定した前記ノードが故障の要因であるとの前記要因推定を実行する、請求項１に記載の異常検知装置。
【請求項３】
前記学習モデルを生成する学習モデル生成部を備え、
前記学習モデル生成部は、エッジの重みを正規化する活性化関数として、グラフ偏差ネットワークで用いられる活性化関数より傾きが急峻な活性化関数を用いる、請求項１又は２に記載の異常検知装置。
【請求項４】
コンピュータを、
設備に設けられたセンサの検出値を含む検出値データを取得する取得部と、
取得された前記検出値データのうち、正常データを使って生成された学習モデルを用いて、前記設備の故障予兆があるかを判定する異常検知部と、
前記故障予兆があると判定された場合に、予兆があると判定された故障の要因を推定する要因推定部と、して機能させ、
前記学習モデルは、疎構造化されたグラフ構造を利用した深層学習モデルであって、
前記要因推定部は、前記グラフ構造のエッジの重みも用いる要因推定を実行する、プログラム。
【請求項５】
設備に設けられたセンサの検出値を含む検出値データを取得するステップと、
取得された前記検出値データのうち、正常データを使って生成された学習モデルを用いて、前記設備の故障予兆があるかを判定するステップと、
前記故障予兆があると判定された場合に、予兆があると判定された故障の要因を推定するステップと、を備え、
前記学習モデルは、疎構造化されたグラフ構造を利用した深層学習モデルであって、
前記要因を推定するステップは、前記グラフ構造のエッジの重みも用いる要因推定を実行する、異常検知方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、異常検知装置、プログラム及び異常検知方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
デジタル化、少子高齢化等の環境変化に対応した産業保安に関して、スマート保安と呼ばれる取組が行われている。スマート保安で必要となるＡＩ技術として、設備の保全の手法である予知保全が挙げられる。予知保全は、故障前に故障の予兆又は変化を捉え、事前にメンテナンスを行うことで、ダウンタイムの削減及びメンテナンスの効率化を図る。予知保全は、設備に取り付けられたセンサ情報から設備の状態を監視し、そのセンサ情報から設備の故障予兆を事前に把握して保全を行う状態基準保全（ＣｏｎｄｉｔｉｏｎＢａｓｅｄＭａｉｎｔｅｎａｎｃｅ）である。
【０００３】
例えば、特許文献１は、時系列データの異常度の検知精度を高めるために、ｇｒａｐｈｉｃａｌｌａｓｓｏのアルゴリズムにより、相関係数行列から、逆行列である疎の精度行列を作成する手法を開示する。また、近年、ＧＡＴ（ＧｒａｐｈＡｔｔｅｎｔｉｏｎＮｅｔｗｏｒｋ）を利用した異常検知手法であるＧＤＮ（ＧｒａｐｈＤｅｖｉａｔｉｏｎＮｅｔｗｏｒｋ）が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－０７８４６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、設備の故障予兆を検知した際に、故障の要因を推定することは効率的な保全作業の実施に役立つ。ここで、故障の要因を推定するために、異常度（実測値と予測値の差分）が大きいセンサ項目を特定する手法が知られているが、要因となるセンサ項目の異常度が大きくなるとは限らない。人手による確認作業を行うと、効率的な保全作業を実施することができない。また、特許文献１の手法は、疎構造学習によって重要な特徴量を抽出できるが、複雑なモデルに対応することが困難である。これに対して、例えばＧＣＮ（グラフ畳み込みネットワーク）などのグラフ構造を深層学習にて学習することで、複雑なモデルに対応することが可能になる。しかし、グラフ構造が複雑になるため、要因推定の精度が悪くなることがある。ここで、グラフ構造を深層学習にて学習するとは、グラフ構造を利用する方法を深層学習にて学習することを意味する。
【０００６】
かかる点に鑑みてなされた本開示の目的は、検知精度の向上と要因推定の両立が可能な異常検知装置、プログラム及び異常検知方法を提供することにある。
【課題を解決するための手段】
【０００７】
（１）本開示の一実施形態に係る異常検知装置は、
設備に設けられたセンサの検出値を含む検出値データを取得する取得部と、
取得された前記検出値データのうち、正常データを使って生成された学習モデルを用いて、前記設備の故障予兆があるかを判定する異常検知部と、
前記故障予兆があると判定された場合に、予兆があると判定された故障の要因を推定する要因推定部と、を備え、
前記学習モデルは、疎構造化されたグラフ構造を利用した深層学習モデルであって、
前記要因推定部は、前記グラフ構造のエッジの重みも用いる要因推定を実行する。
【０００８】
（２）本開示の一実施形態として、（１）において、
前記要因推定部は、異常データで計算した前記エッジの重みを、前記学習モデルにおけるエッジの重みと比較して、差があるエッジに接続されるノードを特定して、特定した前記ノードが故障の要因であるとの前記要因推定を実行する。
【０００９】
（３）本開示の一実施形態として、（１）又は（２）において、
前記学習モデルを生成する学習モデル生成部を備え、
前記学習モデル生成部は、エッジの重みを正規化する活性化関数として、グラフ偏差ネットワークで用いられる活性化関数より傾きが急峻な活性化関数を用いる。
【００１０】
（４）本開示の一実施形態に係るプログラムは、
コンピュータを、
設備に設けられたセンサの検出値を含む検出値データを取得する取得部と、
取得された前記検出値データのうち、正常データを使って生成された学習モデルを用いて、前記設備の故障予兆があるかを判定する異常検知部と、
前記故障予兆があると判定された場合に、予兆があると判定された故障の要因を推定する要因推定部と、して機能させ、
前記学習モデルは、疎構造化されたグラフ構造を利用した深層学習モデルであって、
前記要因推定部は、前記グラフ構造のエッジの重みも用いる要因推定を実行する。
（【００１１】以降は省略されています）
