公開番号2025069224
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2025009564,2024155371
出願日2025-01-23,2022-07-06
発明の名称画像処理装置、制御方法、及びプログラム
出願人京セラ株式会社
代理人弁理士法人キュリーズ
主分類G06F 3/0482 20130101AFI20250422BHJP(計算;計数)
要約【課題】ユーザの利便性をさらに高めること。
【解決手段】画像処理に関する複数の機能を実行する画像処理装置は、前記複数の機能に対応した機能ボタンが配列されたメニュー領域と、完了済み画像処理に対応した履歴ボタンが配列された履歴領域と、が並べられた第1履歴画面を表示する表示部を有する操作パネルと、前記操作パネルに対するユーザ操作に応じて、前記第1履歴画面から、前記履歴領域が拡張された第2履歴画面へ切り替えるように前記表示部を制御する制御部と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
画像処理に関する複数の機能を実行する画像処理装置であって、
前記複数の機能に対応した機能ボタンが配列されたメニュー領域と、完了済み画像処理に対応した履歴ボタンが配列された履歴領域と、が並べられた第１履歴画面を表示する表示部を有する操作パネルと、
前記操作パネルに対するユーザ操作に応じて、前記第１履歴画面から、前記履歴領域が拡張された第２履歴画面へ切り替えるように前記表示部を制御する制御部と、を備える
画像処理装置。
続きを表示（約 1,000 文字）【請求項２】
前記第２履歴画面で表示される前記履歴ボタンの数は、前記第１履歴画面で表示される前記履歴ボタンの数よりも多い
請求項１に記載の画像処理装置。
【請求項３】
前記第２履歴画面の前記履歴ボタンのサイズは、前記第１履歴画面の前記履歴ボタンのサイズに等しい
請求項２に記載の画像処理装置。
【請求項４】
前記第２履歴画面の前記履歴ボタンで表示される情報の量は、前記第１履歴画面の前記履歴ボタンで表示される情報の量よりも多い
請求項１に記載の画像処理装置。
【請求項５】
前記第２履歴画面は、分類条件に応じて複数の完了済み画像処理を分類したグループと対応付けられた前記履歴ボタンであるグループ履歴ボタンを含む
請求項１に記載の画像処理装置。
【請求項６】
前記第１履歴画面は、前記第１履歴画面から前記第２履歴画面へ切り替えるための専用ボタンを含み、
前記制御部は、前記専用ボタンを選択するユーザ操作を受け付けたことに応じて、前記第１履歴画面から前記第２履歴画面へ切り替えるように前記表示部を制御する
請求項１乃至５のいずれか１項に記載の画像処理装置。
【請求項７】
前記専用ボタンは、前記第１履歴画面の前記履歴領域に配置される
請求項６に記載の画像処理装置。
【請求項８】
前記制御部は、前記第１履歴画面内の前記履歴ボタンを選択するユーザ操作を受け付けたことに応じて、前記第１履歴画面から前記第２履歴画面へ切り替えるように前記表示部を制御する
請求項１乃至５のいずれか１項に記載の画像処理装置。
【請求項９】
前記制御部は、前記第１履歴画面において、前記メニュー領域と前記履歴領域との境界に対する操作を受け付けたことに応じて、前記第１履歴画面から前記第２履歴画面へ切り替えるように前記表示部を制御する
請求項１乃至５のいずれか１項に記載の画像処理装置。
【請求項１０】
前記制御部は、前記第１履歴画面において、前記境界を前記履歴領域側から前記メニュー領域側へ移動させる前記操作を受け付けたことに応じて、前記第１履歴画面から前記第２履歴画面へ切り替えるように前記表示部を制御する
請求項９に記載の画像処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、画像処理装置、制御方法、及びプログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、画像処理の種別に対応した機能ボタンが配列されたメニュー領域と、過去に完了した画像処理（以下、「完了済み画像処理」と称する）に対応した履歴ボタンが配列された履歴領域とを並べて表示する操作パネルを有する画像処理装置が記載されている。このような画像処理装置は、履歴ボタンを選択するユーザ操作を受け付けたことに応じて、当該履歴ボタンに対応する画像処理の設定内容が再現されるため、ユーザが設定内容を入力する手間を省くことができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１７５０２０号公報
【発明の概要】
【０００４】
上述のような画像処理装置は、履歴ボタンを利用するユーザの利便性をさらに高める点で改善の余地がある。
【０００５】
本開示は、ユーザの利便性をさらに高めることが可能な画像処理装置、制御方法、及びプログラムを提供する。
【０００６】
本開示の第１の態様に係る画像処理装置は、画像処理に関する複数の機能を実行する画像処理装置であって、前記複数の機能に対応した機能ボタンが配列されたメニュー領域と、完了済み画像処理に対応した履歴ボタンが配列された履歴領域と、が並べられた第１履歴画面を表示する表示部を有する操作パネルと、前記操作パネルに対するユーザ操作に応じて、前記第１履歴画面から、前記履歴領域が拡張された第２履歴画面へ切り替えるように前記表示部を制御する制御部と、を備える。
【０００７】
本開示の第２の態様に係る制御方法は、画像処理に関する複数の機能を実行する画像処理装置を制御する制御方法であって、前記複数の機能に対応した機能ボタンが配列されたメニュー領域と、完了済み画像処理に対応した履歴ボタンが配列された履歴領域と、が並べられた第１履歴画面を操作パネルで表示するステップと、前記操作パネルに対するユーザ操作に応じて、前記第１履歴画面から、前記履歴領域が拡張された第２履歴画面へ切り替えるステップと、を有する。
【０００８】
本開示の第３の態様に係るプログラムは、画像処理に関する複数の機能を実行する画像処理装置に、前記複数の機能に対応した機能ボタンが配列されたメニュー領域と、完了済み画像処理に対応した履歴ボタンが配列された履歴領域と、が並べられた第１履歴画面を操作パネルで表示するステップと、前記操作パネルに対するユーザ操作に応じて、前記第１履歴画面から、前記履歴領域が拡張された第２履歴画面へ切り替えるステップと、を実行させる。
【図面の簡単な説明】
【０００９】

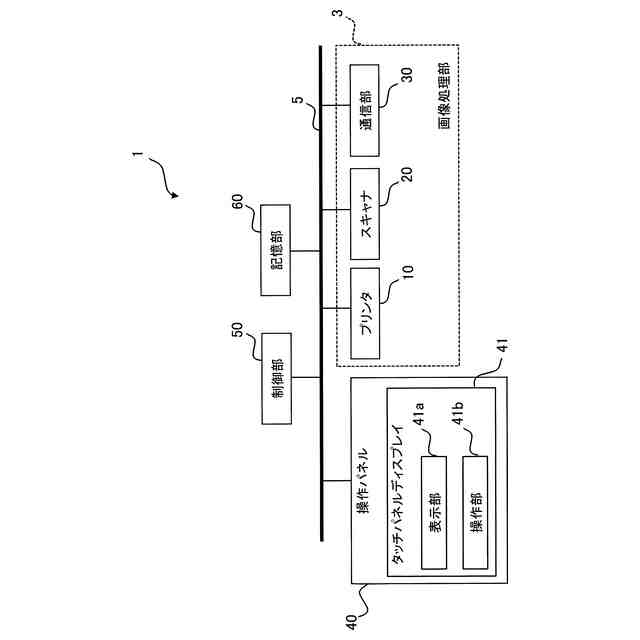

実施形態に係る画像処理装置の機能ブロック構成を示す図である。

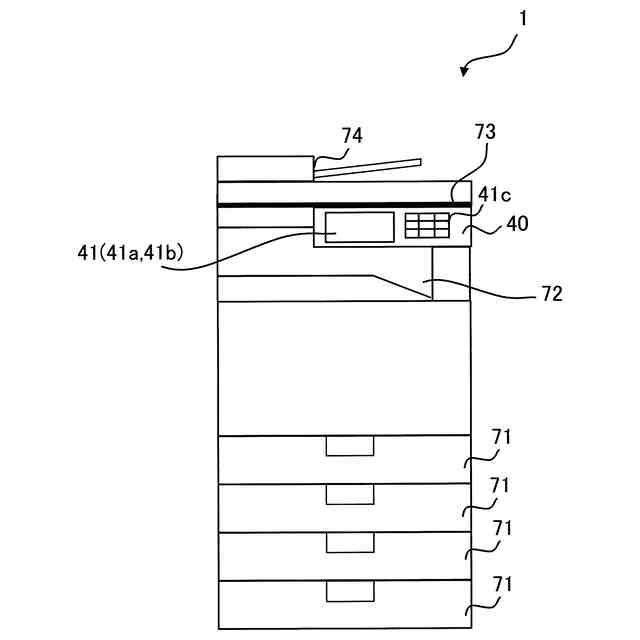

実施形態に係る画像処理装置の外観構成例を示す図である。

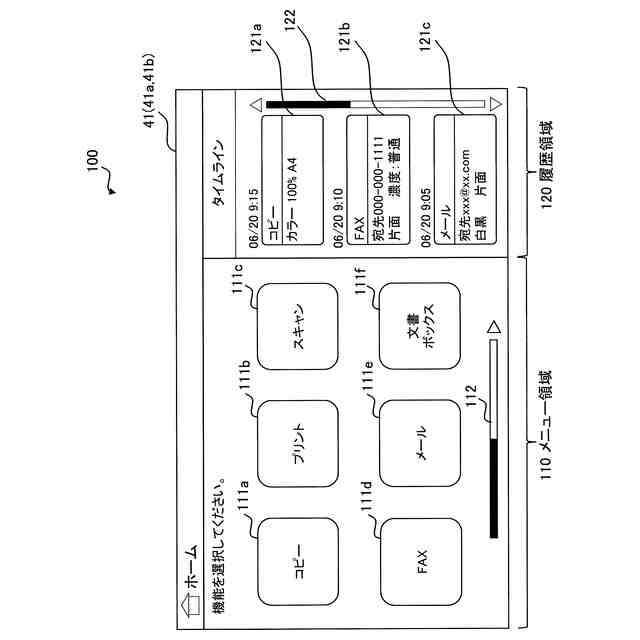

実施形態に係る操作パネルの表示部に表示されるホーム画面の一例を示す図である。

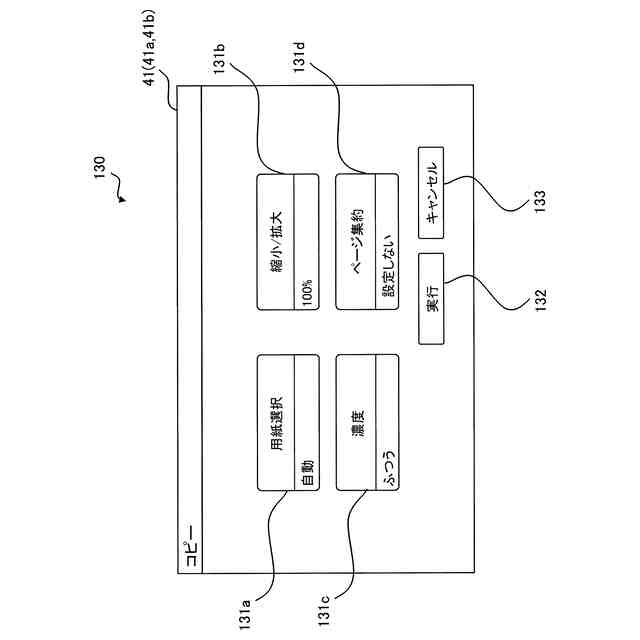

実施形態に係るコピー画面の一例を示す図である。

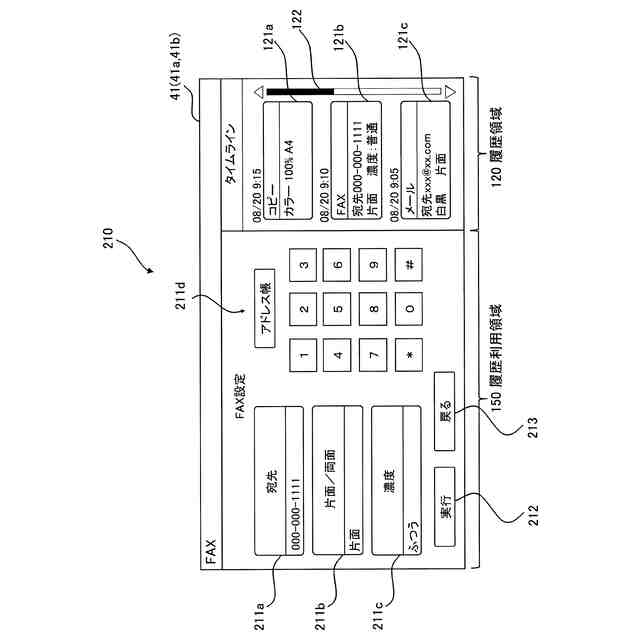

実施形態に係る履歴領域（履歴ボタン）の操作時の画面表示例を示す図である。

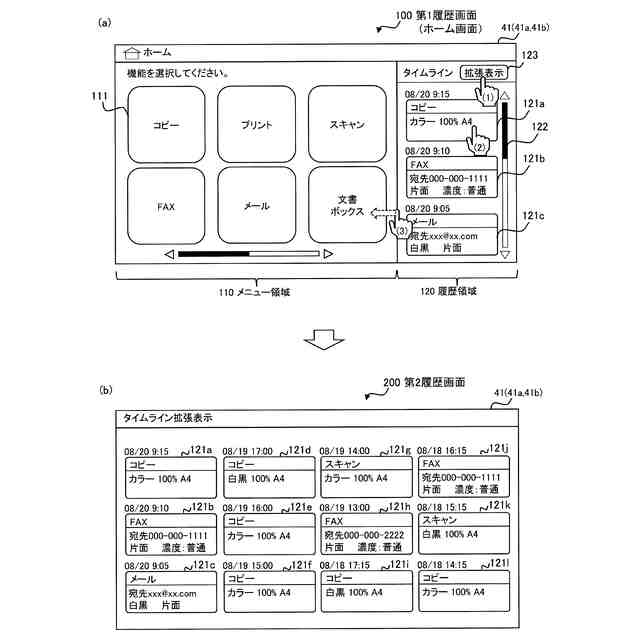

実施形態に係る履歴領域の拡張動作の一例を示す図である。

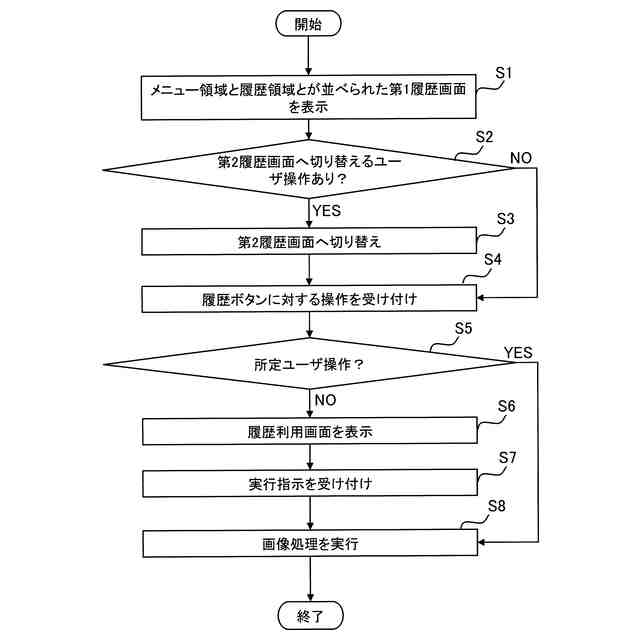

実施形態に係る画像処理装置の制御フロー例を示す図である。
実施形態に係る履歴領域の拡張動作の第１変更例について説明するための図である。

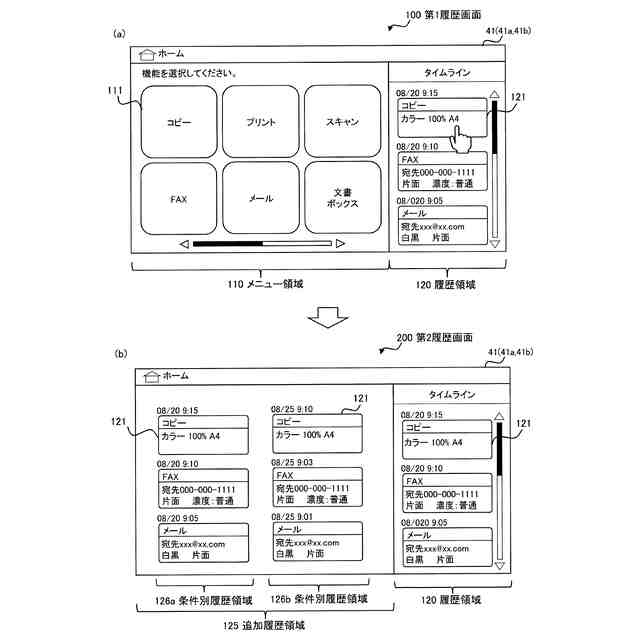

実施形態に係る履歴領域の拡張動作の第２変更例について説明するための図である。
第２変更例に係る第２履歴画面への切り替えトリガの一例を説明するための図である。

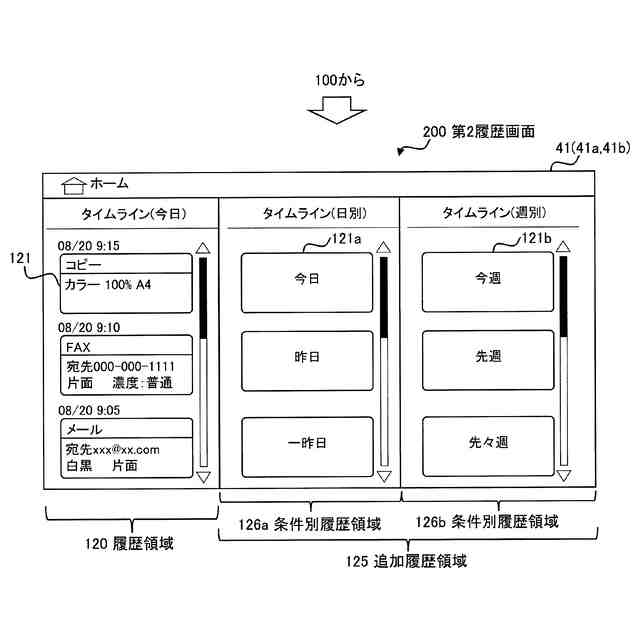

実施形態に係る履歴領域の拡張動作の第３変更例について説明するための図である。
実施形態に係る履歴領域の拡張動作の第４変更例について説明するための図である。
他の実施形態に係る履歴領域の拡張動作について説明するための図である。
【発明を実施するための形態】
【００１０】
図面を参照しながら、実施形態に係る画像処理装置について説明する。図面の記載において、同一又は類似の部分には同一又は類似の符号を付している。
（【００１１】以降は省略されています）
