公開番号2025060407
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2024121935
出願日2024-07-29
発明の名称巻真を位置決めするための内部停止具を備えた設定及び巻き上げ機構を備える時計ムーブメント
出願人ブランパン・エスアー
代理人個人,個人,個人
主分類G04B 27/04 20060101AFI20250403BHJP(時計)
要約【課題】プレートの外側横方向側面に支持コーンを機械加工することや、様々な部品の公差の連鎖に従って修正すること、鋼製の巻真と真鍮プレートとの接触により削りくずが生じる、といった従来の解決策の問題に対処するために、設定及び巻き上げ機構を備える時計ムーブメントを改良する必要がある。
【解決手段】設定及び巻き上げ機構10は、回転軸Xを有する巻真12であって、竜頭と協働する第1の端部12.6と、竜頭と反対側の第2の端部12.1とを有する巻真を備え、巻真は、回転移動可能であり、巻真の回転が時計ムーブメントを巻き上げる巻真の第1の軸方向位置T1と、巻真の回転が時計ムーブメントの機能を設定する巻真の第2の軸方向位置T2との間で、回転軸に沿って平行移動可能であり、設定及び巻き上げ機構は、巻真の第2の端部と接触によって協働し、巻真を第1の軸方向位置で軸方向に停止させるように構成された位置決め停止具30を備える。

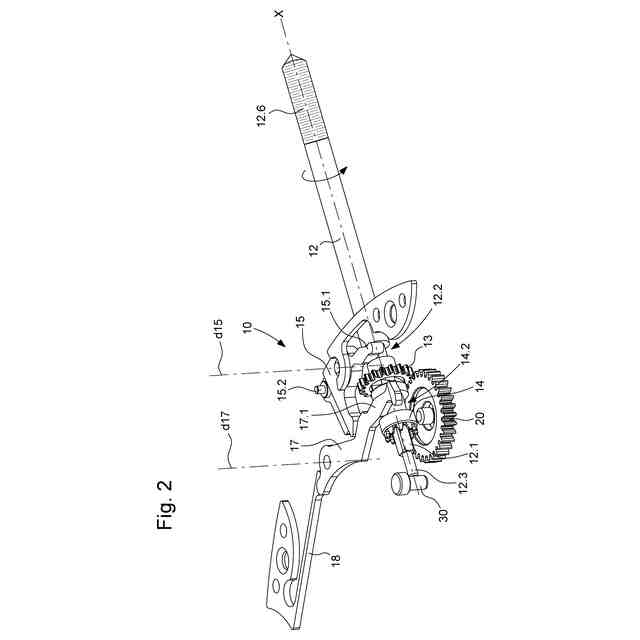

【選択図】図2
特許請求の範囲【請求項１】

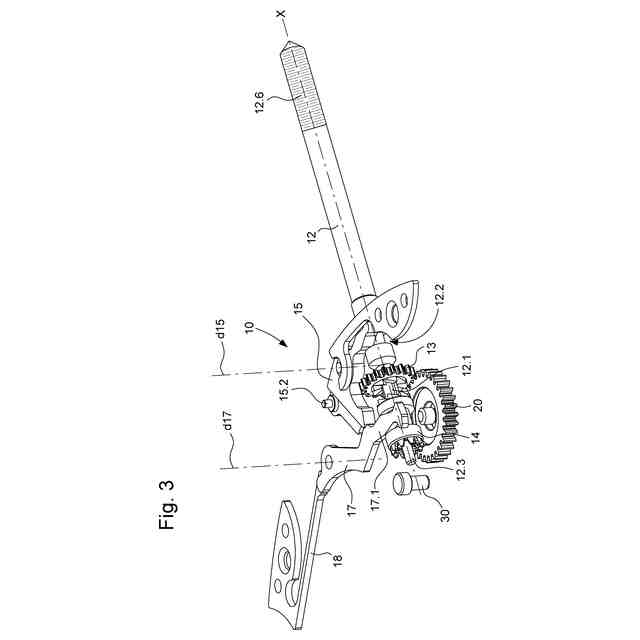

時計ムーブメント（１００）であって、前記時計ムーブメント（１００）を設定し、巻き上げる機構（１０）を備え、前記設定及び巻き上げ機構（１０）は、回転軸（Ｘ）を有する巻真（１２）であって、竜頭（５０）と協働する第１の端部（１２．６）と、前記竜頭（５０）と反対側の第２の端部（１２．１）とを有する巻真（１２）を備え、前記巻真（１２）は、回転移動可能であり、前記巻真（１２）の回転が前記時計ムーブメント（１００）を巻き上げる前記巻真（１２）の第１の軸方向位置（Ｔ１）と、前記巻真（１２）の回転が前記時計ムーブメント（１００）の機能を設定する前記巻真（１２）の第２の軸方向位置（Ｔ２）との間で、前記回転軸（Ｘ）に沿って平行移動可能であり、前記設定及び巻き上げ機構（１０）は、前記巻真（１２）の前記第２の端部（１２．１）と接触によって協働し、前記巻真（１２）を前記第１の軸方向位置（Ｔ１）で軸方向に停止させるように構成された位置決め停止具（３０、３０’）を備えることを特徴とする、時計ムーブメント（１００）。
続きを表示（約 870 文字）【請求項２】

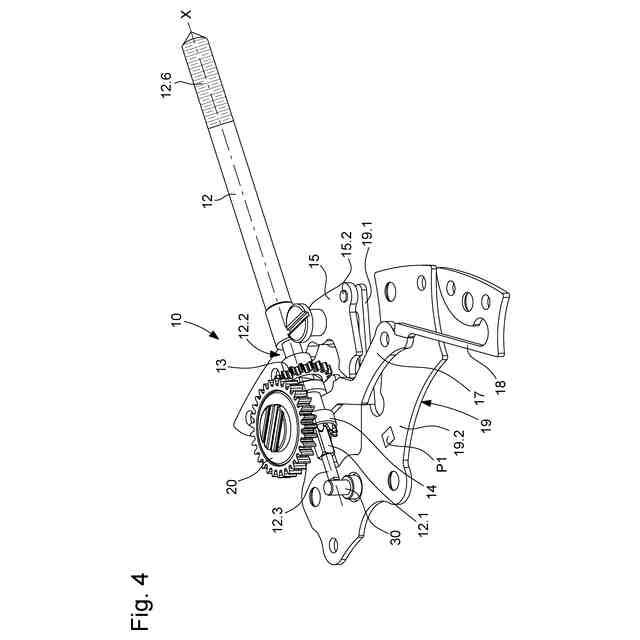

前記位置決め停止具（３０、３０’）は、前記設定及び巻き上げ機構（１０）に含まれるオシドリジャンパ（１９）によって形成される一般平面（Ｐ１）に対して、又は前記時計ムーブメント（１００）に含まれるブリッジ又はプレートによって形成される一般平面に対して垂直に延びることを特徴とする、請求項１に記載の時計ムーブメント（１００）。
【請求項３】
前記位置決め停止具（３０、３０’）は、前記ブリッジ、前記プレート、又は前記オシドリジャンパ（１９）と一体であることを特徴とする、請求項２に記載の時計ムーブメント（１００）。
【請求項４】
前記位置決め停止具（３０）は、ピン、スタッド、又はねじであることを特徴とする、請求項１に記載の時計ムーブメント（１００）。
【請求項５】

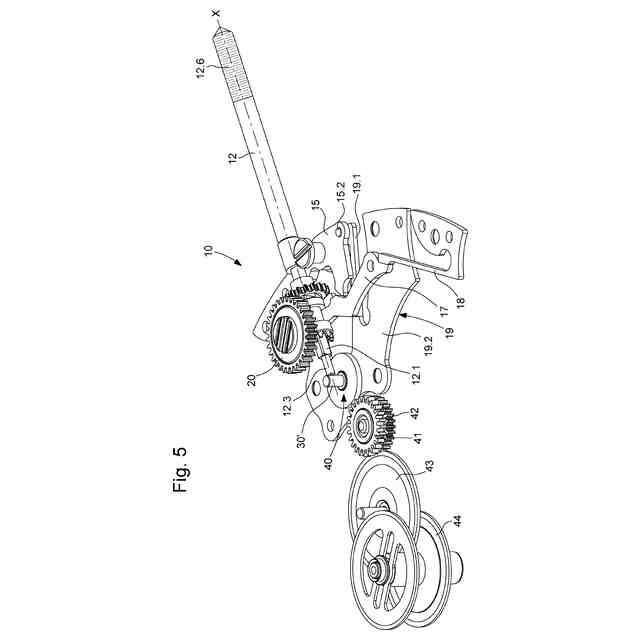

前記位置決め停止具（３０’）は前記シャフトであり、前記シャフトの周りを前記時計ムーブメント（１００）の可動部品（４０）が回動することを特徴とする、請求項１に記載の時計ムーブメント（１００）。
【請求項６】
前記可動部品（４０）は、前記巻真（１２）が前記第２の軸方向位置（Ｔ２）に配置されているときに前記巻真（１２）に支持されるつづみ車（１４）と噛み合うように構成されることを特徴とする、請求項５に記載の時計ムーブメント（１００）。
【請求項７】
前記可動部品（４０）は、前記日の裏車用の中間車であることを特徴とする、請求項５記載の時計ムーブメント（１００）。
【請求項８】
それは、前記日の裏車用の中間車（４０）と協働するモーションワーク列を備えることを特徴とする、請求項７に記載の時計ムーブメント（１００）。
【請求項９】
前記位置決め停止具（３０、３０’）は鋼製であることを特徴とする、請求項１に記載の時計ムーブメント（１００）。
【請求項１０】
請求項１に記載の時計ムーブメント（１００）を備える時計（２００）。

発明の詳細な説明【技術分野】
【０００１】
本発明は、時計ムーブメントの設定及び巻き上げ機構を備える時計ムーブメントに関する。
続きを表示（約 1,100 文字）【０００２】
例えば、本発明は、機械式ムーブメントを備える腕時計に適用することができる。
【０００３】
より詳細には、本発明は、時計ムーブメントの巻き上げ及び設定のための機構に関する。この機構は、時計ムーブメントの異なる機能を実行及び設定するために様々な位置をとることができる。
【背景技術】
【０００４】
機械式腕時計は通常、回転及び引っ張りによって使用者によって操作され得る竜頭によって設定され、巻き上げられる。この竜頭は通常、腕時計の外周の３時の位置に配置される。竜頭は巻真と一体であり、巻真は、ムーブメントの手巻き、時刻の設定、日付の設定、及び腕時計の文字盤の上又は下で動く他のインジケータの設定などの、時計ムーブメントによって操作される各機能に対応する複数の軸方向位置の間で、その回転軸に沿って軸方向に移動することができる。
【０００５】
従来、ムーブメントの手巻き位置は、巻真がムーブメント内に最も引き込まれた巻真の軸方向位置に対応する。この巻き上げ位置は、巻真のニュートラル位置に対応し、通常、Ｔ１位置と呼ばれる。
【０００６】

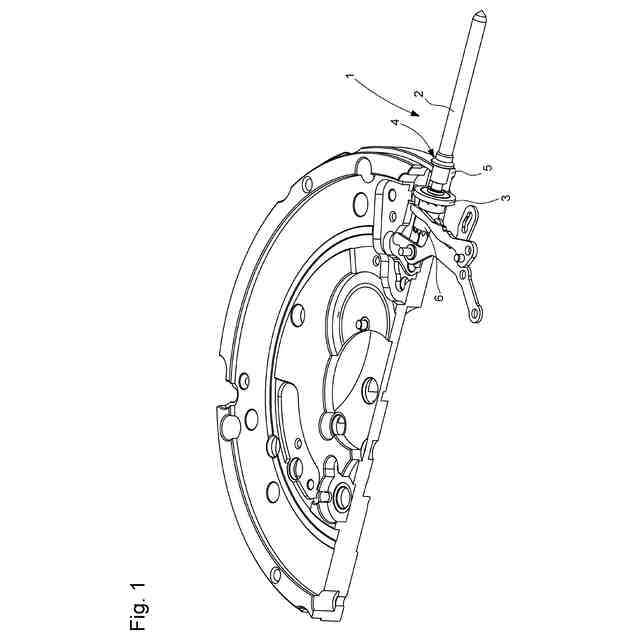

従来技術による時計ムーブメントのための設定及び巻き上げ機構１の例示的な実施形態が図１に示されており、巻真２が巻き上げ位置にある。
【０００７】
この巻き上げ位置では、きち車３は、巻真２が回転するときに巻真２と一体となって回転するつづみ車６によって駆動される。きち車３は巻き上げ丸穴車（図示せず）と噛み合い、９０°のギアリングを形成する。この９０°のギアリングは特に敏感であり、巻真２の位置の、ひいてはきち車３と巻き上げ丸穴車との距離のわずかなずれが、歯部の早期摩耗など、これらの部品への悪影響を及ぼす可能性がある。
【０００８】
したがって、巻き上げ中に歯部が歯底面に噛み合わないようにするための既知の技術は、巻真２に外部停止具４を追加することである。このような外部停止具４は、この目的のために設けられた支持コーン又は支持面において、プレート５の外側と当接接触するカラーを形成する。
【０００９】
しかしながら、特定の構成では、この解決策は、巻真２の停止具４を当接して受け入れて収容するために、プレート５の外側横方向側面に支持コーンを機械加工することを伴う。
【００１０】
この解決策はまた、時計ムーブメントの中心から適切な距離で支持が行われ、ひいてはきち車３が竜頭と正確に噛み合うことを確実にするために、カラー／コーン支持面をチェックし、必要に応じて、様々な部品の公差の連鎖に従って修正することを必要とする。
（【００１１】以降は省略されています）
