公開番号
2025073993
公報種別
公開特許公報(A)
公開日
2025-05-13
出願番号
2024146142
出願日
2024-08-28
発明の名称
きらめく外観を有する装飾的物品及びこれを得る方法
出願人
ザ・スウォッチ・グループ・リサーチ・アンド・ディベロップメント・リミテッド
代理人
個人
,
個人
,
個人
主分類
G04B
37/22 20060101AFI20250502BHJP(時計)
要約
【課題】きらめく外観を有する装飾物品を得る方法及び装飾物品を提供する。
【解決手段】複製が意図される多結晶構造物の面1aを有するモデル1を提供するステップと、ポリマー材料を使用して前記面1aの複製物2を製造するステップとを含み、これらのステップの後に、複製物2の複製された面2aの少なくとも一部分にオブジェクト4を製造する随意的なステップを含む。方法は、装飾的物品に特定の光学的効果及び/又は機能的外観を付与するべく、ステップの間に一以上の操作が実装され、これらの操作のうち一以上の操作が、複製物2を製造する前に、モデル1の多結晶構造物を局所的に修正する操作と、複製物2の形状を修正する操作と、ネガ型複製物2の複製された面2aの所定部分にオブジェクト4を選択的に製造する操作とから選択され、装飾的物品は、複製物2、又は随意的ステップが遂行される場合のオブジェクト4のいずれかである。
【選択図】図3
特許請求の範囲
【請求項1】
きらめく外観を有する装飾的物品(5)を得る方法であって、
・複製が意図される多結晶構造物の表面(1a)を有するモデル(1)を提供又は製造するステップと、
・ポリマー材料を使用して前記表面(1a)のネガ型複製物(2)を製造するステップと、
・前記ネガ型複製物(1)を前記モデル(2)から分離するステップと
を含み、
・これらのステップの後に、
・前記ネガ型複製物(2)の複製された面(2a)の少なくとも一部分に、ポジ型複製物とも称されるオブジェクト(4)を製造する随意的なステップを含み、
前記方法は、前記装飾的物品(5)に特定の光学的効果及び/又は機能的外観を付与するべく、前述のステップの間に一以上の操作が実装されることを特徴とし、前記操作のうち一以上の操作が、
・前記モデル(1)の多結晶構造物を局所的に修正する操作と、
・前記ネガ型複製物(2)の形状を修正する操作と、
・前記随意的なステップが遂行される場合に、前記ネガ型複製物(2)の前記複製された面(2a)の所定部分に前記オブジェクト(4)を選択的に製造する操作と
から選択され、
得られた前記装飾的物品(5)は、前記ネガ型複製物(2)、又は前記随意的なステップが遂行される場合の前記ポジ型複製物(4)のいずれかである、方法。
続きを表示(約 1,400 文字)
【請求項2】
前記モデル(1)の多結晶構造物が、前記モデル(1)の製造中に、結晶成長中に前記モデル(1)の温度を局所的に変化させることによって修正されることを特徴とする、請求項1に記載の製造方法。
【請求項3】
前記モデル(1)の前記表面(1a)の構造物が、前記モデル(1)の製造後に、所定の結晶の形状を再加工することによって修正されることを特徴とする、請求項1に記載の製造方法。
【請求項4】
前記モデル(1)の前記表面(1a)の結晶の、いくつかの頂点及び面の形状が、選択的レーザーエッチングにより又は局所機械加工により修正されることを特徴とする、請求項1から3のいずれか一項に記載の製造方法。
【請求項5】
前記オブジェクト(4)は、前記ネガ型複製物(2)の前記複製された面(2a)における前記オブジェクト(4)の2D成形に鑑みて前記ネガ型複製物(2)の前記複製された面(2a)の所定位置に選択的に製造され、前記オブジェクト(4)は、
・前記ネガ型複製物(2)の前記複製された面(2a)に導電層(3)を堆積させるサブステップと、
・前記導電層(3)にフォトレジスト層(6)を堆積させるサブステップと、
・前記フォトレジスト層(6)を選択的に照射するサブステップと、
・前記導電層(3)を露出させるキャビティ(8)を生成するように、前記フォトレジスト層(6)の照射された部分又は代替的に非照射の部分を除去するサブステップと、
・前記キャビティ(8)において前記オブジェクト(4)をガルバニック成長させるサブステップと
を有するLIGA法によって製造されることを特徴とする、請求項1に記載の製造方法。
【請求項6】
前記導電層(3)を堆積させるステップ、前記フォトレジスト層(6)を堆積させるステップ、前記フォトレジスト層(6)を選択的に照射するステップ、前記フォトレジスト層(6)の部分を除去するステップ、及び前記オブジェクト(4)をガルバニック成長させるステップが、前記ネガ型複製物(2)の前記複製された面(2a)における前記オブジェクト(4)の2.5D成形に鑑みて、数回繰り返されることを特徴とする、請求項1から5のいずれか一項に記載の製造方法。
【請求項7】
前記ネガ型複製物(2)は、前記オブジェクト(4)を製造するステップの間に前記オブジェクト(4)に3次元形状を付与するように成形され、シリコーンのような可撓性ポリマーによって前記ネガ型複製物(2)を製造するステップが遂行され、その後、前記ネガ型複製物(2)が前記所望の形状を製造するように成形されてこの形状に固定されることを特徴とする、請求項1に記載の製造方法。
【請求項8】
前記ネガ型複製物(2)が剛性基板(11)に固定されることによって前記形状に固定されることを特徴とする、請求項7に記載の製造方法。
【請求項9】
前記オブジェクト(4)が、電鋳によって、射出によって、又はスタンピングによって製造されることを特徴とする、請求項1に記載の製造方法。
【請求項10】
前記オブジェクト(4)が、金属、金属合金、セラミック、ポリマー及び複合材料から選択された材料から作られることを特徴とする、請求項1に記載の製造方法。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、その複数表面の少なくとも一つの表面に、きらめき効果、好ましくは貴重な材料の外観、を有する物品を製造する方法に関する。詳しくは、前記物品は、文字盤のような外部時計コンポーネントである。
続きを表示(約 1,800 文字)
【背景技術】
【0002】
装飾的な表面構造を有する物品を、前記装飾的な表面構造を有するモデルを複製する方法を使用することによって製造する方法が先行技術として知られている。この方法はポリマー成形に基づき、このポリマー成形は、装飾的なPVD層とともにそのまま使用されるか、又は、特許文献1に記載されているようなアモルファス金属のホットスタンピングによる複製、若しくはここに添付された図面の図2に概略的に示されるガルバニック成長による複製、に続いて使用されるかのいずれかである。構造物1aを有するモデル1が設けられる(A)。ネガ型複製物2を形成するポリマー層が、モデル1の構造物1a上に成形される(B)。モデル1が取り外され、ネガ型複製物2のキャビティ2aに導電層3が堆積される(C)。金属層4が、ガルバニック成長によって、複製物2のキャビティ2aのある面に堆積される(D)。複製物2が取り除かれ、オリジナルのモデル1のコピーである物品5が残る(E)。随意的に、この物品5は、追加部品を作るためのモデルとして再利用され得る。ポリマーネガ型複製物2を最終的な物品にしてもよい。
【先行技術文献】
【特許文献】
【0003】
米国特許第5,950,704号明細書
【発明の概要】
【0004】
本発明は、この複製方法を改良して、きらめく多結晶表面を有する物品、随意的に貴重な材料の外観を有する物品、を製造することを目的とする。詳しくは、本方法は、装飾性及び/又は機能性を目的として、物品の表面に特定の形状及び/又は特定の光学的効果を与えるように適合される。
【0005】
詳しくは、本発明は、きらめく外観を有する装飾物品を得る方法に関し、前記方法は、
・複製が意図される多結晶構造物の面を有するモデルを提供又製造するステップと、
・ポリマー材料を使用して前記面のネガ型複製物を製造するステップと、
・モデルを複製物から分離するステップと
を含み、
・これらのステップの後に、
・ネガ型複製物の複製された面の少なくとも一部分に、ポジ型複製物とも称されるオブジェクトを製造するという随意的なステップが続き、
方法は、装飾的物品に特定の光学的効果及び/又は機能的外観を付与するべく、前述のステップの間に一以上の操作が実装されることを特徴とし、当該操作のうち一以上の操作が、
・モデルの多結晶構造物を局所的に修正する操作と、
・ネガ型複製物の形状を修正する操作と、
・ネガ型複製物の複製された面の所定部分にオブジェクトを選択的に製造する操作と
から選択され、
装飾的物品は、ネガ型複製物か又は随意的なステップが遂行された場合のオブジェクトかのいずれかである。
【0006】
物品のきらめく、随意的に貴重な外観が、モデルの多結晶性によって付与され、モデルの製造中又は製造後に結晶をパターン化することによって、結晶の成長の制御されたばらつきに関連する特別な装飾的効果がある。物品の多少は貴重な外観は、ポジ型複製物のための材料の選択と、複製後に物品に施される仕上げ処理とに依存する。
【0007】
他の装飾的効果は、ネガ型複製物に特定の形状を与えることによって、又はネガ型複製物にオブジェクトを選択的に製造することによって、オブジェクトを作るときに得られる。
【0008】
機能的な側面もまた、当該複製物のこの特定の形状によって、オブジェクトの選択的な製造によって、又は、例えば隠されたデータ(ロゴ、シリアル番号等)を刻み込むことによるモデルの修正によって、付加され得る。
【0009】
本発明の他の側面は、前記方法によって得られる物品に関する。
【図面の簡単な説明】
【0010】

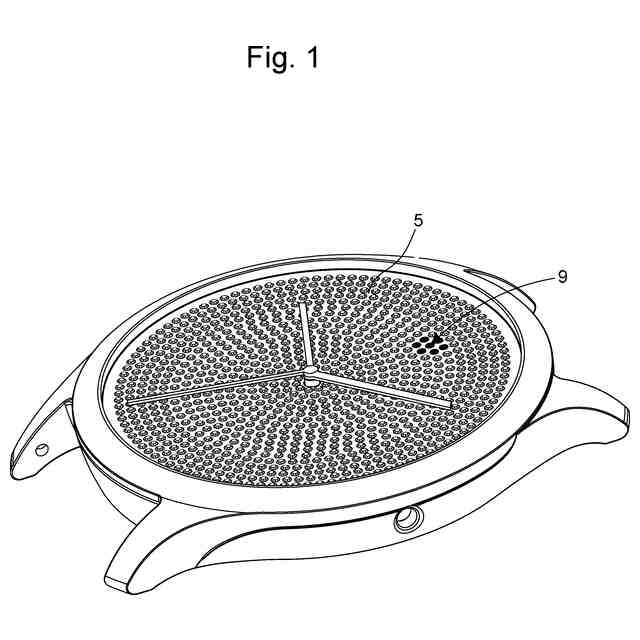

本発明に係る方法を使用して得られた装飾的物品、詳しくは文字盤、を示す。

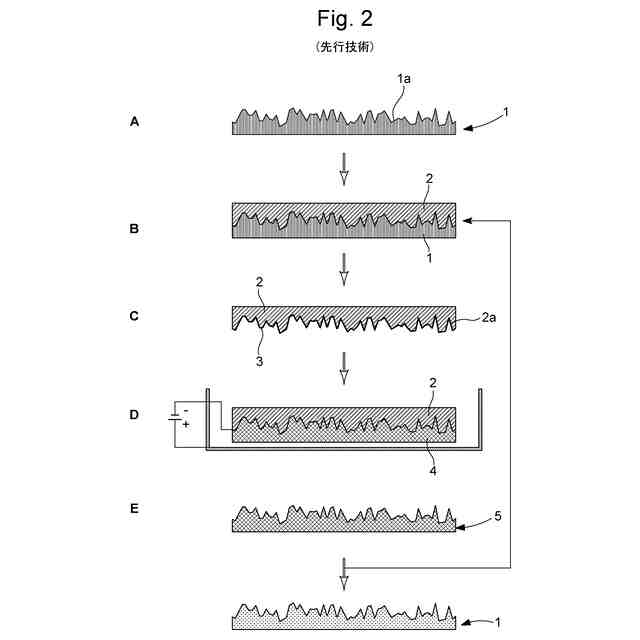

先行技術に係る複製物によって物品を得る方法を概略的に示す。

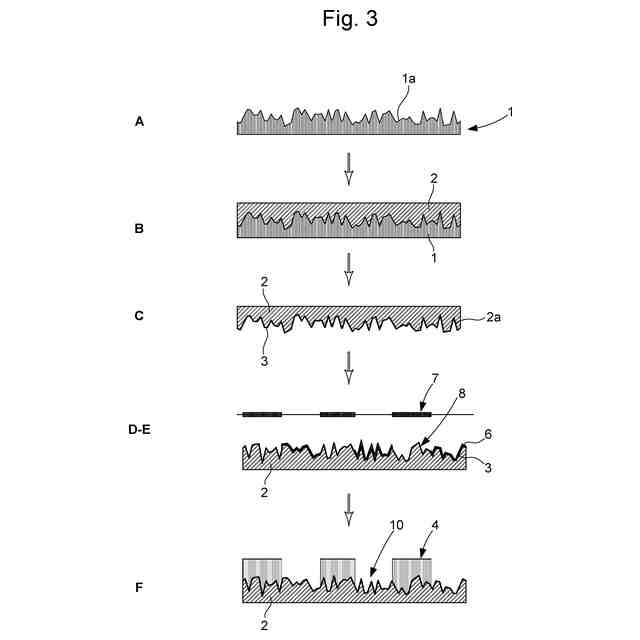

ポリマーネガ型複製物上へのオブジェクトの2D成形を伴う本発明の一の代替実施形態に係る製造方法を概略的に示す。

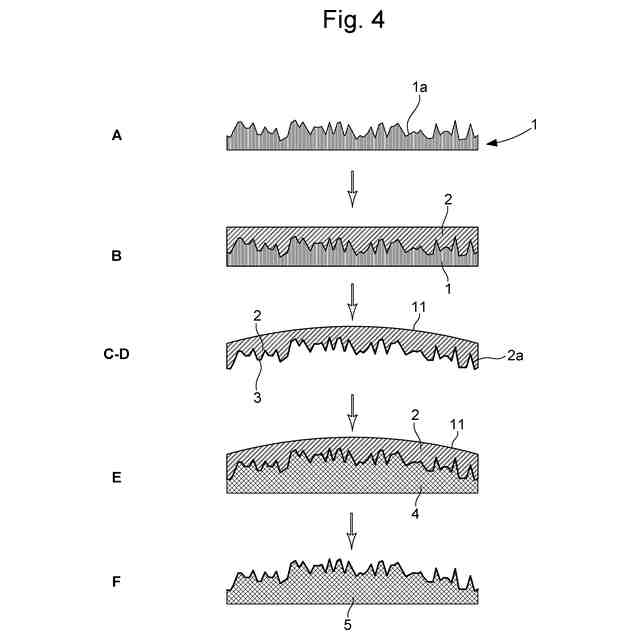

ポリマーネガ型複製物の3D成形を伴う本発明の他の代替実施形態に係る製造方法を概略的に示す。
【発明を実施するための形態】
(【0011】以降は省略されています)
