特許ウォッチ

公開番号2025065013
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2024166973
出願日2024-09-26
発明の名称取外し可能な電源のカバーを固定するためのセキュリティデバイスを含む携帯用電子機器
出願人ウーテーアー・エス・アー・マニファクチュール・オロロジェール・スイス
代理人個人
主分類G04C 10/00 20060101AFI20250410BHJP(時計)
要約【課題】取外し可能な電源のカバーを固定するためのセキュリティデバイスを含む携帯用電子機器を提供する。

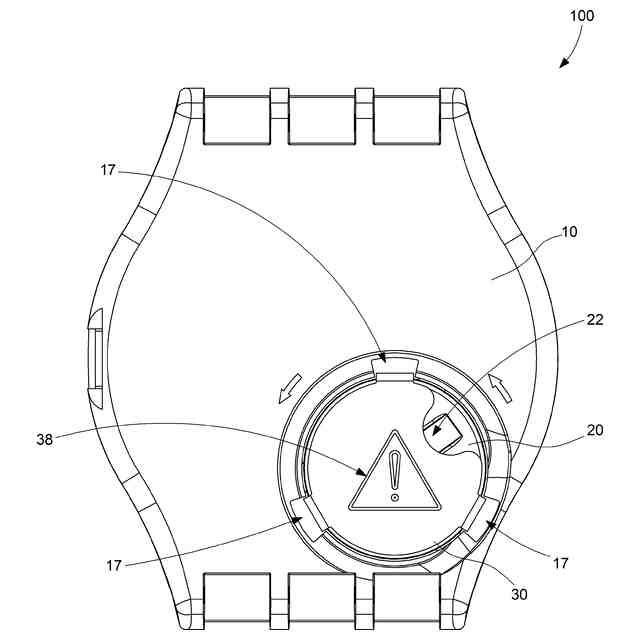

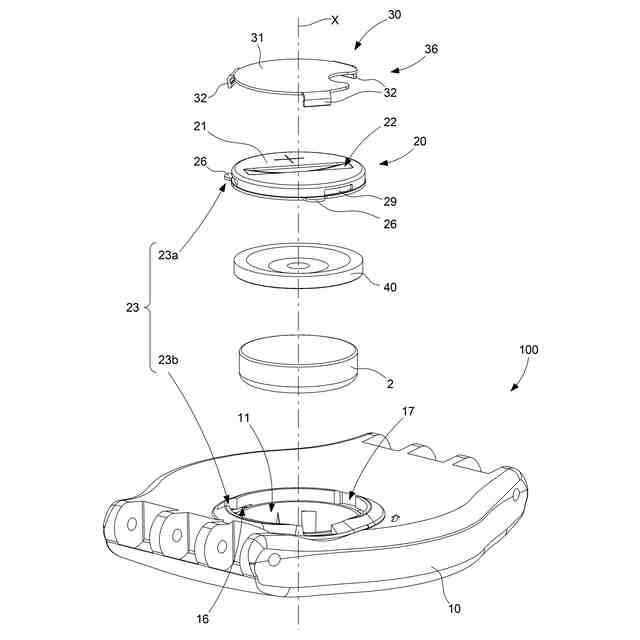

【解決手段】取外し可能な電源2を受け入れて収容するコンパートメント11を有するケーシング10と、ケーシング10に堅固に接続するようにケーシング10の第2の結合手段23bと連携するように構成された第1の結合手段23aを含むコンパートメントカバー20とを含み、コンパートメントカバー20は、コンパートメントカバー20を回転させるためのツールを受け入れるように構成された窪み22を備え、携帯用電子機器100は、クリップ留めによって堅固に接続されたセキュリティデバイス30を含み、セキュリティデバイス30は、コンパートメント11のコンパートメントカバー20の窪み22を少なくとも部分的に覆い、コンパートメントカバー20を回転させてケーシング10から取り外すためのツールの挿入を防止するように構成する。
【選択図】図2
特許請求の範囲【請求項１】
携帯用電子機器（１００）であって、
－少なくとも１つの取外し可能な電源（２）を受け入れて収容するように構成されたコンパートメント（１１）を有するケーシング（１０）と、
－コンパートメントカバー（２０）の中心軸（Ｘ）によって形成される回転軸を中心に前記コンパートメントカバーを回転させることによって、前記コンパートメントカバー（２０）を前記ケーシング（１０）に堅固に接続するように前記ケーシング（１０）に設けられた第２の結合手段（２３ｂ）と連携するように構成された第１の結合手段（２３ａ）を含むコンパートメントカバー（２０）とを含み、前記コンパートメントカバー（２０）は、外面（２１）に窪み（２２）を有し、前記窪みは、前記コンパートメントカバー（２０）を回転させるためのツールを受け入れるように構成され、
前記携帯用電子機器（１００）は、クリップ留めによって前記携帯用電子機器に堅固に接続されたセキュリティデバイス（３０，３０’）を含むことを特徴とし、前記セキュリティデバイス（３０，３０’）は、前記コンパートメント（１１）の前記コンパートメントカバー（２０）の前記窪み（２２）を少なくとも部分的に覆い、前記コンパートメントカバー（２０）を回転させて前記ケーシング（１０）から取り外すためのツールの挿入を防止するように構成された、携帯用電子機器（１００）。
続きを表示（約 1,500 文字）【請求項２】
前記セキュリティデバイス（３０）は、クリップ留めによって前記コンパートメントカバー（２０）に堅固に接続されたことを特徴とする、請求項１に記載の携帯用電子機器（１００）。
【請求項３】
前記セキュリティデバイス（３０）は、
－平坦な表面を有する本体（３１）と、
－前記本体（３１）の平坦な表面から延びるアタッチメントクリップ（３２）とを含み、

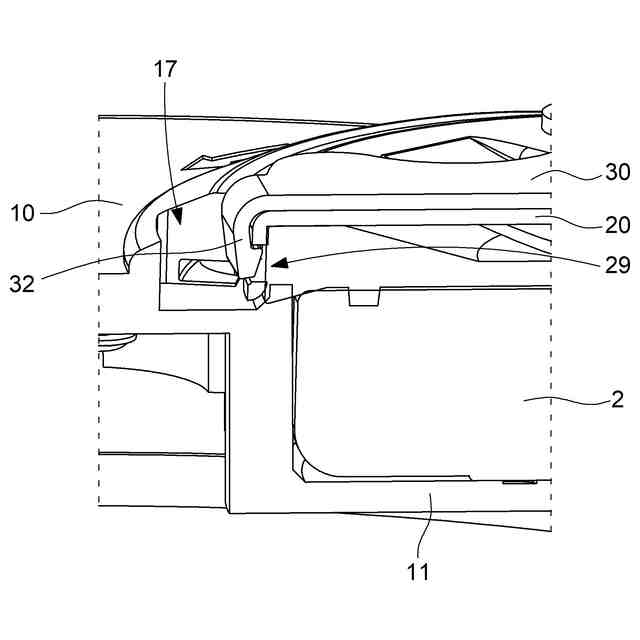

前記アタッチメントクリップ（３２）は、前記コンパートメントカバー（２０）に作られたフック開口部（２９）と連携し、前記セキュリティデバイスがクリップ留めによって前記コンパートメントカバー（２０）に保持されることを保証するように構成されたことを特徴とする、請求項２に記載の携帯用電子機器（１００）。
【請求項４】
前記セキュリティデバイス（３０）は、クリップ留めによって前記ケーシング（１０）に堅固に接続されたことを特徴とする、請求項１に記載の携帯用電子機器（１００）。
【請求項５】
前記セキュリティデバイス（３０’）は、
－平坦な表面を有する本体（３１）と、
－前記本体（３１）の平坦な表面から延びるアタッチメントクリップ（３２’）とを含み、

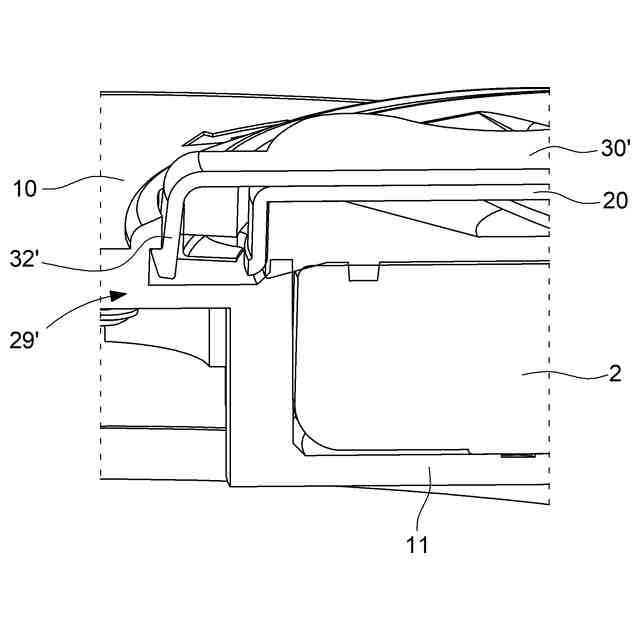

前記アタッチメントクリップ（３２’）は、前記ケーシング（１０）に作られたフック開口部（２９’）と連携し、前記セキュリティデバイスがクリップ留めによって前記コンパートメントカバー（２０）上の前記ケーシング（１０）に保持されることを保証するように構成されたことを特徴とする、請求項４に記載の携帯用電子機器（１００）。
【請求項６】
前記アタッチメントクリップ（３２）は、前記本体（３１）の前記平坦な表面から突出し、前記コンパートメント（１１）に向かって延びることを特徴とする、請求項３に記載の携帯用電子機器（１００）。
【請求項７】

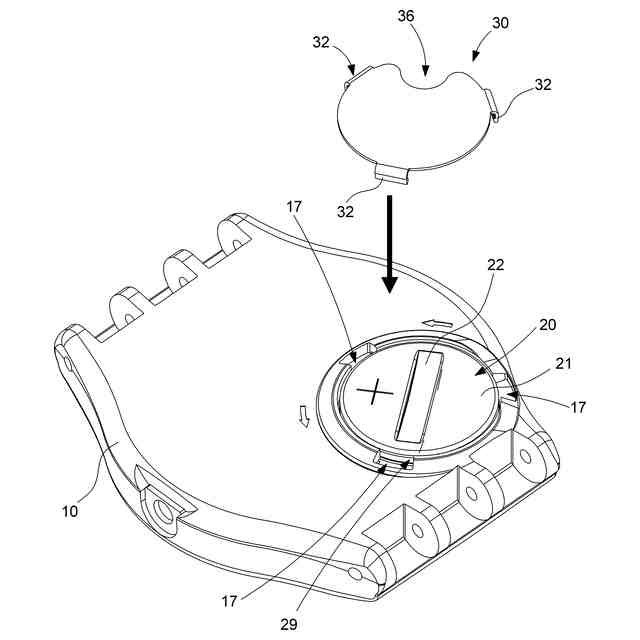

前記ケーシング（１０）は、前記コンパートメントカバー（２０）の周囲に形成された切込み（１７）を含み、前記アタッチメントクリップ（３２）は、前記切込み（１７）に収容され、前記セキュリティデバイス（３０）がクリップ留めによって前記携帯用電子機器（１００）に堅固に接続されているときに、前記コンパートメントカバー（２０）が前記ケーシング（１０）に対して回転しないようにすることを特徴とする、請求項６に記載の携帯用電子機器（１００）。
【請求項８】
前記アタッチメントクリップ（３２’）は、前記本体（３１）の前記平坦な表面から突出し、前記コンパートメント（１１）に向かって延びることを特徴とする、請求項５に記載の携帯用電子機器（１００）。
【請求項９】
前記ケーシング（１０）は、前記コンパートメントカバー（２０）の周囲に形成された切込み（１７）を含み、前記アタッチメントクリップ（３２’）は、前記切込み（１７）に収容され、前記セキュリティデバイス（３０’）がクリップ留めによって前記携帯用電子機器（１００）に堅固に接続されているときに、前記コンパートメントカバー（２０）が前記ケーシング（１０）に対して回転しないようにすることを特徴とする、請求項８に記載の携帯用電子機器（１００）。
【請求項１０】
前記本体（３１）は、前記携帯用電子機器（１００）へクリップ留めされた前記セキュリティデバイス（３０，３０’）のクリップ解除を容易にするために、小さなツールを、前記窪み（２２）に通すことを可能にする切欠き（３６）を有することを特徴とする、請求項１に記載の携帯用電子機器（１００）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ケーシングのコンパートメントに収納され、カバーによって閉じられた、バッテリ、蓄電池、または電池などの取外し可能な電源によって電力が供給される携帯用電子機器に関する。
続きを表示（約 1,300 文字）【０００２】
本発明は、特に、取外し可能な電源のカバーを固定し、電源の取り外しを防止し、セキュリティデバイスが取り付けられている間、電源へのアクセスを防止するように構成されたセキュリティデバイスに関する。
【０００３】
本発明は、腕時計製造の分野で特に興味深く、特に、電子式または電気機械式の腕時計に関する。
【背景技術】
【０００４】
携帯用電子機器は、バッテリ、蓄電池、または電池などの１つまたは複数の取外し可能な電源によって電力が供給され得る。
【０００５】
たとえば、電子式または電気機械式の腕時計は、少なくとも電気機械式の腕時計の場合、部分的には、腕時計ケーシング内のコンパートメントに収納された取外し可能な電源、たとえばボタン電池によって電力が供給される。コンパートメント内のバッテリを囲むために取外し可能なカバーが設けられ、コンパートメントが少なくとも防水であることを保証する。
【０００６】
バッテリを容易に交換できるようにするために、カバーとケースは通常、バッテリへの迅速なアクセスのみならず、バッテリ交換後にコンパートメントを素早く閉じることを可能にする、回転式の高速結合／分離手段を有する。これら高速結合／分離手段は、たとえば、１／４回転式アセンブリシステムまたはバヨネット式アセンブリシステムである。
【０００７】
さらに、カバーは、その回転のために設けられたツールの端部を受け入れるように構成された窪みを、その外側表面に有することができる。バッテリ交換をさらに容易にするために、この窪みは、スロットなどの比較的単純で一般的な形状を有することが一般的であり、これにより、着用者が利用できる様々なアクセサリを使用して、特別なツールを必要とせずに、またはバッテリ交換のために腕時計職人に腕時計を持ち込む必要もなく、コンパートメントを開くことが可能となる。
【０００８】
しかしながら、バッテリ交換のためのこれら様々な興味深く有利な技術的解決策は、特定の状況、特に子供、特に幼児が扱う場合に欠点を呈することもある。これは、幼児が、不注意にバッテリカバーを取り外してバッテリコンパートメントにアクセスし、バッテリを飲み込んで、それに伴う可能性のあるすべての深刻な結果につながる可能性があるためである。
【０００９】
その結果、特別なツールを必要とせずにカバーを容易にかつ迅速に取り外すことができるという利点を維持しながら、無責任な人、特に幼児がバッテリコンパートメントにアクセスできないように、このタイプの携帯用機器を保護する必要がある。
【発明の概要】
【発明が解決しようとする課題】
【００１０】
この目的のため、本発明は、携帯用電子機器の電池、蓄電池、またはバッテリなどの取外し可能な電源用のコンパートメントにカバーを固定するためのセキュリティデバイスを提案することを目的とし、このデバイスは、前述の欠点の少なくとも１つを克服するために使用できる。
【課題を解決するための手段】
（【００１１】以降は省略されています）
