公開番号2025059828
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170159
出願日2023-09-29
発明の名称空気調和システム及び制御装置
出願人ダイキン工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F24F 11/36 20180101AFI20250403BHJP(加熱;レンジ;換気)
要約【課題】利用ユニットにおいて冷媒が漏洩した場合に、他の利用ユニットにかかる冷媒センサの誤検知を抑制する。
【解決手段】空気調和システムは、第1利用ユニットと、第2利用ユニットと、第1熱源ユニットと、制御部と、冷媒センサと、を備える。第1利用ユニットは、複数の利用ユニットが設置された室内空間である第1室内空間、に設置された利用ユニットである。第2利用ユニットは、第1室内空間に設置された利用ユニットであって、第1利用ユニットと異なる。第1熱源ユニットは、利用ユニットとともに冷媒回路を構成する熱源ユニットである。制御部は、第1利用ユニットと、第2利用ユニットとを制御する。冷媒センサは、第1利用ユニットにおける冷媒の漏洩を検知する。制御部は、冷媒センサが第1利用ユニットにおける冷媒の漏洩を検知した場合、第2利用ユニット、を運転不可の状態にする。
【選択図】図4
特許請求の範囲【請求項１】
冷媒と、室内空間の空気と、を熱交換する利用ユニットであって、複数の前記利用ユニットが設置された室内空間である第１室内空間（Ｉ１）、に設置された前記利用ユニットである第１利用ユニット（１１０Ａ）と、
前記第１室内空間に設置された前記利用ユニットであって、前記第１利用ユニットと異なる第２利用ユニット（１１０Ｂ）と、
前記利用ユニットとともに冷媒回路（１５０Ａ）を構成する熱源ユニットである第１熱源ユニット（１２０Ａ）と、
前記第１利用ユニットと、前記第２利用ユニットとを制御する制御部（２００）と、
前記第１利用ユニットにおける冷媒の漏洩を検知する、冷媒センサ（１６０Ａ）と、
を備え、
前記制御部は、前記冷媒センサが前記第１利用ユニットにおける冷媒の漏洩を検知した場合、前記第２利用ユニット、を運転不可の状態にする、
空気調和システム（１）。
続きを表示（約 1,700 文字）【請求項２】
前記制御部は、さらに、
前記冷媒センサが前記第１利用ユニットにおける冷媒の漏洩を検知した場合、前記第１室内空間において冷媒の漏洩が検知された旨を、
前記第２利用ユニットと、前記第２利用ユニットに接続する機器と、の少なくとも何れかにより報知させる第１報知制御、を行う、
請求項１に記載の空気調和システム。
【請求項３】
前記制御部は、さらに、
前記第１室内空間に設置された全ての前記利用ユニット、と接続し、
前記冷媒センサが前記第１利用ユニットにおける冷媒の漏洩を検知した場合、前記第１室内空間において冷媒の漏洩が検知された旨を、
前記全ての利用ユニットと、前記全ての利用ユニットのそれぞれに接続する機器と、の少なくとも何れかにより報知させる第２報知制御、を行う、
請求項２に記載の空気調和システム。
【請求項４】
前記制御部は、さらに、
前記第１室内空間と異なる室内空間である第２室内空間（Ｉ２）、に設置された前記利用ユニットである第３利用ユニット（１１０Ｄ）、と接続し、
前記冷媒センサが前記第１利用ユニットにおける冷媒の漏洩を検知した場合、前記第３利用ユニット、を運転可能の状態にする、
請求項１又は請求項２に記載の空気調和システム。
【請求項５】
前記制御部は、さらに、
前記冷媒センサが前記第１利用ユニットにおける冷媒の漏洩を検知した場合、前記第１室内空間において冷媒の漏洩が検知された旨を、
前記第３利用ユニットと、前記第３利用ユニットに接続する機器と、の少なくとも何れかにより報知させる第３報知制御、を行う、
請求項４に記載の空気調和システム。
【請求項６】
前記制御部は、さらに、
前記第１室内空間に設置された全ての前記利用ユニット、と接続し、
前記冷媒センサが前記第１利用ユニットにおける冷媒の漏洩を検知した場合、前記第１室内空間において冷媒の漏洩が検知された旨を、
前記全ての利用ユニットと、前記全ての利用ユニットのそれぞれに接続する機器と、の少なくとも何れかにより報知させる第２報知制御、を行い、
前記第３報知制御を、
前記第２報知制御の視覚的態様と異なる視覚的態様と、
前記第２報知制御の聴覚的態様と異なる聴覚的態様と、
前記第２報知制御の触覚的態様と異なる触覚的態様と、
の少なくとも何れかにより行う、
請求項５に記載の空気調和システム。
【請求項７】
前記第１利用ユニットで前記第１室内空間の空気と熱交換される冷媒と、
前記第２利用ユニットで前記第１室内空間の空気と熱交換される冷媒と、
は、前記第１熱源ユニットで熱源としての流体と熱交換される、
請求項１又は請求項２に記載の空気調和システム。
【請求項８】
前記第１利用ユニットで前記第１室内空間の空気と熱交換される冷媒は、前記第１熱源ユニットで熱源としての流体と熱交換され、
前記第２利用ユニットで前記第１室内空間の空気と熱交換される冷媒は、前記第１熱源ユニットと異なる前記熱源ユニットである第２熱源ユニット（１２０Ｂ）で熱源としての流体と熱交換される、
請求項１又は請求項２に記載の空気調和システム。
【請求項９】
冷媒と、室内空間の空気と、を熱交換する利用ユニットであって、複数の前記利用ユニットが設置された室内空間である第１室内空間、に設置された前記利用ユニットである第１利用ユニットと、
前記第１室内空間に設置された前記利用ユニットであって、前記第１利用ユニットと異なる第２利用ユニットと、
を制御する制御装置（２００）であって、
前記第１利用ユニットにおける冷媒の漏洩を検知する冷媒センサ、により前記第１利用ユニットにおける冷媒の漏洩が検知された場合、前記第２利用ユニット、を運転不可の状態にする停止制御部（２０３）、
を備える制御装置。

発明の詳細な説明【技術分野】
【０００１】
空気調和システム及び制御装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１（特開２０２３－１１９１４６号公報）は、冷媒漏洩の報知指示を迅速に行い得る空調システムを開示している。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１は、冷媒の漏洩の誤検知の抑制、については開示していない。
【０００４】
本開示は、利用ユニットにおける冷媒の漏洩時に、他の利用ユニットにおける冷媒の漏洩が検知される誤検知、を抑制できる空気調和システムを提案する。
【課題を解決するための手段】
【０００５】

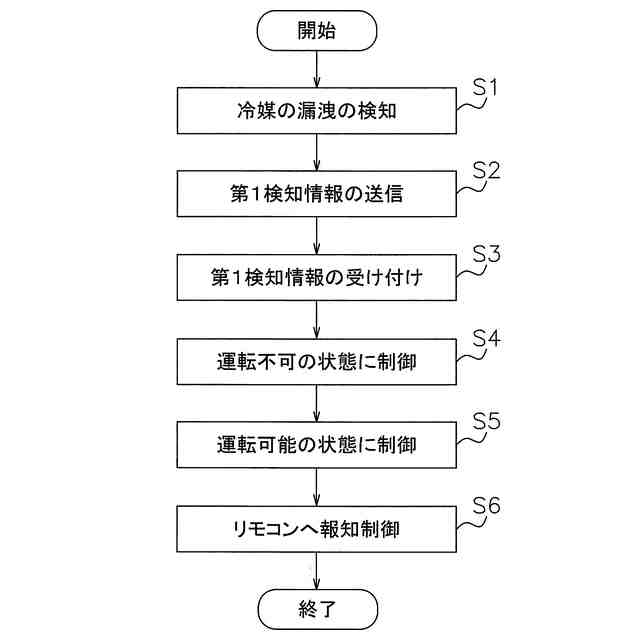

第１観点の空気調和システムは、第１利用ユニットと、第２利用ユニットと、第１熱源ユニットと、制御部と、冷媒センサと、を備える。第１利用ユニットは、冷媒と、室内空間の空気と、を熱交換する利用ユニットであって、複数の利用ユニットが設置された室内空間である第１室内空間、に設置された利用ユニットである。第２利用ユニットは、第１室内空間に設置された利用ユニットであって、第１利用ユニットと異なる。第１熱源ユニットは、利用ユニットとともに冷媒回路を構成する熱源ユニットである。制御部は、第１利用ユニットと、第２利用ユニットとを制御する。冷媒センサは、第１利用ユニットにおける冷媒の漏洩を検知する。制御部は、冷媒センサが第１利用ユニットにおける冷媒の漏洩を検知した場合、第２利用ユニット、を運転不可の状態にする。
【０００６】
本開示に係る空気調和システムは、第１室内空間の第１利用ユニットにおける冷媒の漏洩が検知された場合、第１室内空間の第２利用ユニットを運転不可の状態にする、制御部を備える。従って、本空気調和システムは、第１利用ユニットにおける冷媒の漏洩時に、第２利用ユニットにおける冷媒の漏洩が検知される誤検知、を抑制できる。
【０００７】
第２観点の空気調和システムは、第１観点の空気調和システムであって、制御部が、さらに、第１報知制御を行う。第１報知制御は、冷媒センサが第１利用ユニットにおける冷媒の漏洩を検知した場合、第１室内空間において冷媒の漏洩が検知された旨を、第２利用ユニットと、第２利用ユニットに接続する機器と、の少なくとも何れかにより報知させる制御である。
【０００８】
第３観点の空気調和システムは、第１観点又は第２観点の空気調和システムであって、制御部が、さらに、第１室内空間に設置された全ての利用ユニット、と接続する。制御部は、さらに、第２報知制御を行う。第２報知制御は、冷媒センサが第１利用ユニットにおける冷媒の漏洩を検知した場合、第１室内空間において冷媒の漏洩が検知された旨を、全ての利用ユニットと、全ての利用ユニットのそれぞれに接続する機器と、の少なくとも何れかにより報知させる制御である。
【０００９】
第４観点の空気調和システムは、第１観点から第３観点のいずれかの空気調和システムであって、制御部が、さらに、第１室内空間と異なる室内空間である第２室内空間、に設置された利用ユニットである第３利用ユニット、と接続する。制御部は、さらに、冷媒センサが第１利用ユニットにおける冷媒の漏洩を検知した場合、第３利用ユニットを運転可能の状態にする。
【００１０】
第５観点の空気調和システムは、第４観点の空気調和システムであって、制御部が、さらに、第３報知制御を行う。第３報知制御は、冷媒センサが第１利用ユニットにおける冷媒の漏洩を検知した場合、第１室内空間において冷媒の漏洩が検知された旨を、第３利用ユニットと、第３利用ユニットに接続する機器と、の少なくとも何れかにより報知させる制御である。
（【００１１】以降は省略されています）
