公開番号2024167754
公報種別公開特許公報(A)
公開日2024-12-04
出願番号2023084038
出願日2023-05-22
発明の名称給湯器
出願人株式会社パロマ
代理人個人
主分類F24H 9/20 20220101AFI20241127BHJP(加熱;レンジ;換気)
要約【課題】給湯器内に収容されるハーネス部を、前パネル部からできるだけ離し且つ前側から雨水等がかかりにくい構造で良好に保持し得る技術を提供する。
【解決手段】給湯器1は、分配器70と固定板80と結束部材140とを備える。分配器70は、燃焼装置120よりも下側に張り出す張出部74を備える。固定板80は、張出部74に対して前後に重なる重畳部82と、張出部74に対して前後に重ならない非重畳部84と、を備える。張出部74の縁部である第1縁部76と固定板80の縁部である第2縁部87とが前後に重なって交差部90を構成する。線状部142は、交差部90に隣接する部位を支持位置として固定板80の後側に折り曲げられる構成をなし、保持部148が分配器70よりも後方側且つ燃焼装置120の下方においてハーネス部150を保持した状態で位置可能とされている。
【選択図】図8
特許請求の範囲【請求項１】
ガスバーナを有する燃焼装置と、前記燃焼装置に対してガスを分配する分配器と、電力又は信号の伝送経路をなすハーネス部と、前側に開口部が設けられた筐体本体部及び前記開口部を閉塞する前パネル部を備えた筐体部と、を有する給湯器であって、
前記分配器に固定される固定板と、
塑性変形可能に構成されるとともに基端部側が前記固定板に固定される線状部と、前記線状部の先端側に位置するとともに一以上の前記ハーネス部を保持する保持部と、を備える結束部材と、
を有し、
前記分配器は、前記燃焼装置よりも下側に張り出す張出部を備え、
前記固定板は、前記張出部に対して前後に重なる重畳部と、前記張出部に対してずれて配置されるとともに前記張出部に対して前後に重ならない非重畳部と、を備え、
前記張出部の縁部である第１縁部と前記固定板の縁部である第２縁部とが前後に重なって交差部を構成し、
前記線状部は、前記固定板の前側において前記基端部側から前記交差部側に延び且つ前記交差部又は前記交差部に隣接する部位を支持位置として前記固定板の後側に折り曲げられる構成をなし、前記保持部が前記分配器よりも後方側且つ前記燃焼装置の下方において前記ハーネス部を保持した状態で位置可能とされている
給湯器。
続きを表示（約 730 文字）【請求項２】
前記第１縁部における前記固定板に重ならない部分且つ前記交差部寄りの部分である第１部分と前記第２縁部における前記張出部に重ならない部分且つ前記交差部寄りの部分である第２部分との間に、前記線状部を通す空間が構成され、
前記第１部分及び前記第２部分は凹部を構成し、
前記凹部は、前記交差部から離れる側に開放した構成をなすとともに前記線状部を自身の内部に受け入れる構成をなし、
前記凹部における開放側の端部は、前記交差部から離れるにつれて前記第１部分と前記第２部分との距離が大きくなる拡がり部を有する
請求項１に記載の給湯器。
【請求項３】
前記第２部分は、前記交差部の位置から離れる方向に延びる離間部と、前記離間部よりも前記交差部から遠い位置において前記離間部とは異なる向きに延びる延設部と、を有し、
前記延設部は、前記拡がり部よりも前記交差部側に配置され、
前記延設部と前記第１部分とによって前記拡がり部よりも幅の小さい狭幅部が構成され、
前記交差部から前記第１部分が延びる方向を基準方向とした場合の前記基準方向に対する前記離間部の方向の角度が、前記基準方向に対する前記延設部の方向の角度よりも大きく、
前記線状部は、前記離間部を前記支持位置として前記固定板の後側に折り曲げられる構成をなす
請求項２に記載の給湯器。
【請求項４】
前記筐体部内に収容される中和器を有し、
前記中和器が前記固定板に対して固定され、
前記固定板は、前記中和器に隣接しつつ前記中和器を保持する
請求項１又は請求項２に記載の給湯器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、給湯器に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１に開示される技術は、給湯器内に収容される電子部品のハーネスを、部品点数を増やすことなく簡単にとりまとめ可能とするものである。この給湯器において、燃焼装置の前側に位置するガス分配ユニットの本体の右端部には、前方へ向けて突出する凸部と、先端が右外側へ向けて突出する爪部とを上下方向へ交互に配置してなるハーネス保持部が形成され、凸部と爪部とにハーネスを交互に引っ掛けることでハーネスを本体にとりまとめ可能となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０８５２９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１の技術は、ハーネス部がより前側に位置するような構造であり、ハーネス部と前パネル部の間に遮る部分が無い又は少ない構成であるため、前パネル部を通って筐体内に入り込んだ雨水等がハーネス部にかかりやすくなってしまう。
【０００５】
本開示の目的の一つは、給湯器内に収容されるハーネス部を、前パネル部からできるだけ離し且つ前側から雨水等がかかりにくい構造で良好に保持し得る技術を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一つである給湯器は、
ガスバーナを有する燃焼装置と、前記燃焼装置に対してガスを分配する分配器と、電力又は信号の伝送経路をなすハーネス部と、前側に開口部が設けられた筐体本体部及び前記開口部を閉塞する前パネル部を備えた筐体部と、を有する給湯器であって、
前記分配器に固定される固定板と、
塑性変形可能に構成されるとともに基端部側が前記固定板に固定される線状部と、前記線状部の先端側に位置するとともに一以上の前記ハーネス部を保持する保持部と、を備える結束部材と、
を有し、
前記分配器は、前記燃焼装置よりも下側に張り出す張出部を備え、
前記固定板は、前記張出部に対して前後に重なる重畳部と、前記張出部に対してずれて配置されるとともに前記張出部に対して前後に重ならない非重畳部と、を備え、
前記張出部の縁部である第１縁部と前記固定板の縁部である第２縁部とが前後に重なって交差部を構成し、
前記線状部は、前記固定板の前側において前記基端部側から前記交差部側に延び且つ前記交差部又は前記交差部に隣接する部位を支持位置として前記固定板の後側に折り曲げられる構成をなし、前記保持部が前記分配器よりも後方側且つ前記燃焼装置の下方において前記ハーネス部を保持した状態で位置可能とされている。
【発明の効果】
【０００７】
本開示に係る技術によれば、給湯器内に収容されるハーネス部を、前パネル部からできるだけ離し且つ前側から雨水等がかかりにくい構造で良好に保持し得る。
【図面の簡単な説明】
【０００８】
図１は、第１実施形態に係る給湯器の内部構成を概念的に例示する給湯回路図である。

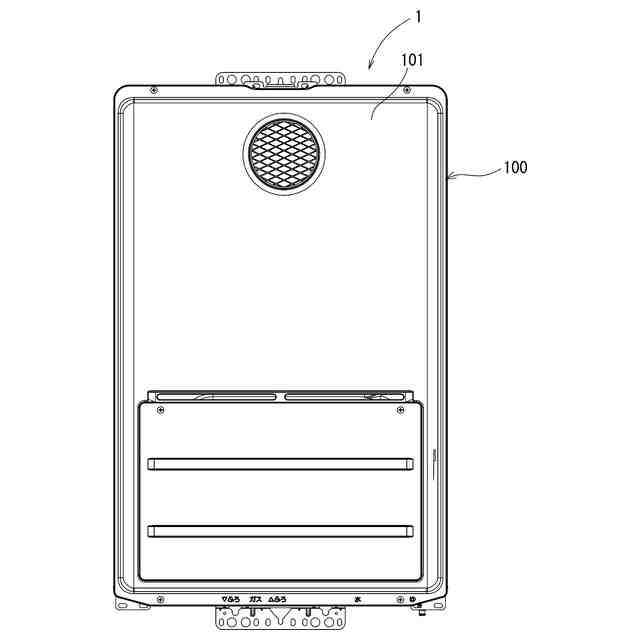

図２は、図１の給湯器の正面図である。
図３は、図２の給湯器から前パネル部を省略した構成を概略的に示す正面図である。

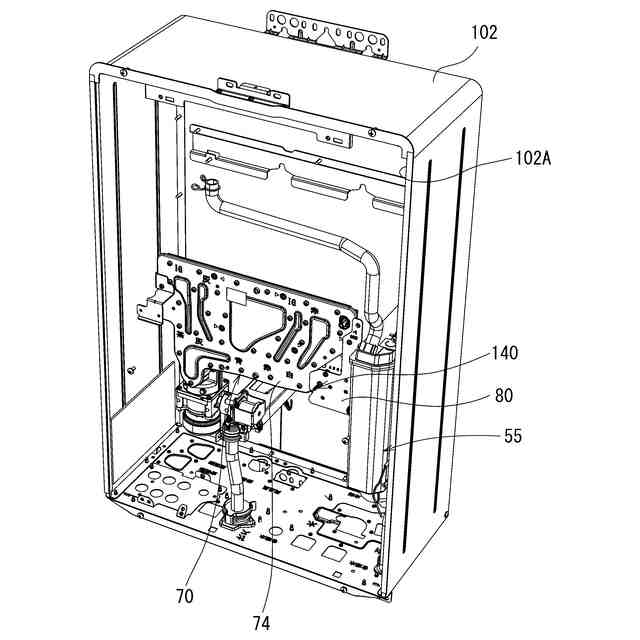

図４は、図２の給湯器から前パネル部及び一部の内部部品を省略した構成を前方側且つ斜め上方側から見た斜視図である。
図５は、図２の給湯器から前パネル部、背面板、及び一部の内部部品を省略した構成を後方側且つ斜め上方側から見た斜視図である。
図６は、線状部付近を前方側且つ斜め上方側から見た斜視図である。

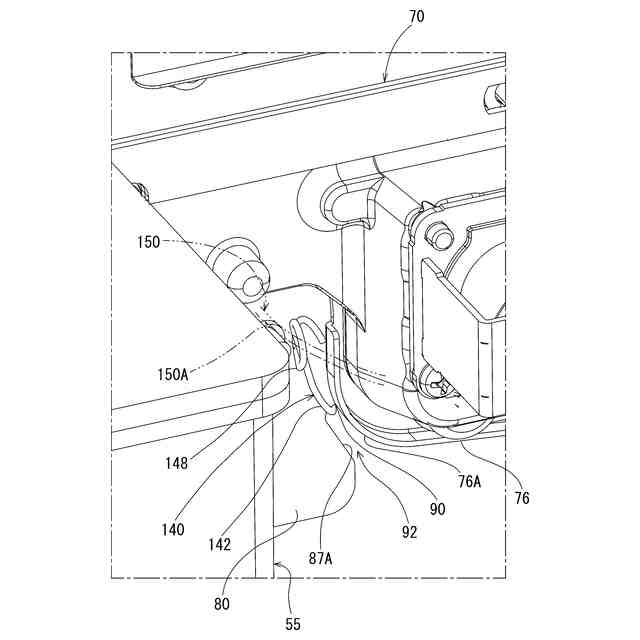

図７は、線状部付近を後方側且つ斜め上方側から見た斜視図である。

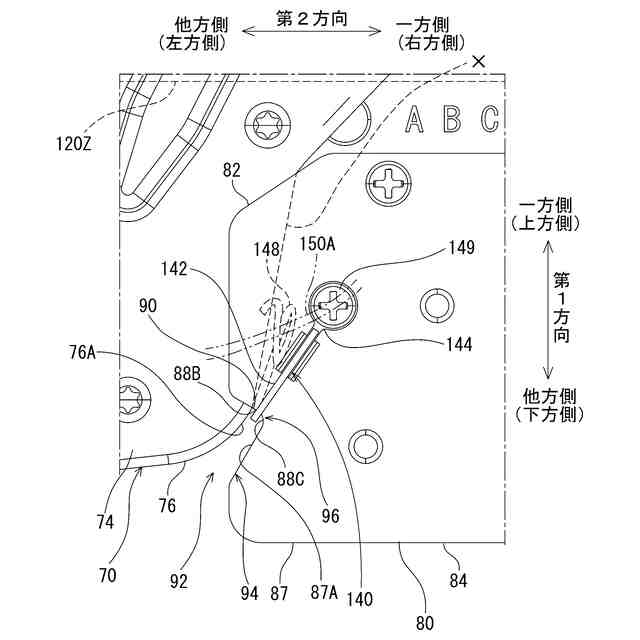

図８は、図３の一部を拡大して示す拡大図である。
【発明を実施するための形態】
【０００９】
以下の〔１〕～〔４〕の各々は、本開示に含まれる特徴的技術の一例である。
〔１〕ガスバーナを有する燃焼装置と、前記燃焼装置に対してガスを分配する分配器と、電力又は信号の伝送経路をなすハーネス部と、前側に開口部が設けられた筐体本体部及び前記開口部を閉塞する前パネル部を備えた筐体部と、を有する給湯器であって、
前記分配器に固定される固定板と、
塑性変形可能に構成されるとともに基端部側が前記固定板に固定される線状部と、前記線状部の先端側に位置するとともに一以上の前記ハーネス部を保持する保持部と、を備える結束部材と、
を有し、
前記分配器は、前記燃焼装置よりも下側に張り出す張出部を備え、
前記固定板は、前記張出部に対して前後に重なる重畳部と、前記張出部に対してずれて配置されるとともに前記張出部に対して前後に重ならない非重畳部と、を備え、
前記張出部の縁部である第１縁部と前記固定板の縁部である第２縁部とが前後に重なって交差部を構成し、
前記線状部は、前記固定板の前側において前記基端部側から前記交差部側に延び且つ前記交差部又は前記交差部に隣接する部位を支持位置として前記固定板の後側に折り曲げられる構成をなし、前記保持部が前記分配器よりも後方側且つ前記燃焼装置の下方において前記ハーネス部を保持した状態で位置可能とされている
給湯器。
【００１０】
上記〔１〕の給湯器は、結束部材によりハーネス部を分配器よりも後方側で保持することができる。よって、仮に、前パネル部を介して雨水等が筐体部内に入り込んでしまっても、後方側に保持されるハーネス部に届きにくくなり、雨水等がかかることに起因するハーネス部関連の不具合を効果的に防ぎやすい。
（【００１１】以降は省略されています）
