特許ウォッチ

公開番号2025063868
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2024174856
出願日2024-10-04
発明の名称塗料組成物、皮膜、物品及び軸受け
出願人ダイキン工業株式会社
代理人弁理士法人タス・マイスター
主分類C09D 127/18 20060101AFI20250409BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】電食防止性および低摩擦性に優れる塗膜を形成することができる塗料組成物を提供する。
【解決手段】高分子量ポリテトラフルオロエチレン(A-1)を一部又は全部として含む
フッ素樹脂(A)、ポリアミドイミド樹脂および/またはエポキシ樹脂(B)、並びに、
有機溶剤(C)を含有する塗料組成物。
【選択図】なし

特許請求の範囲【請求項１】
高分子量ポリテトラフルオロエチレン（Ａ－１）を一部又は全部として含むフッ素樹脂（Ａ）、ポリアミドイミド樹脂および／またはエポキシ樹脂（Ｂ）、並びに、有機溶剤（Ｃ）を含有することを特徴とする塗料組成物。
続きを表示（約 1,200 文字）【請求項２】
前記フッ素樹脂（A）は、さらに、テトラフルオロエチレンと、ヘキサフルオロプロピレンおよび／またはパーフルオロアルキルビニルエーテルからなる１種以上の共重合体（Ａ－２）を含む請求項１記載の塗料組成物。
【請求項３】
前記共重合体（Ａ－２）は、メルトフローレートが１～３０（ｇ／１０分）である請求項２に記載の塗料組成物。
【請求項４】
前記高分子量ポリテトラフルオロエチレン（Ａ－１）と、共重合体（Ａ－２）の質量比が、（Ａ－１）／（Ａ－２）＝１０／９０～９０／１０である請求項２または３に記載の塗料組成物。
【請求項５】
フッ素樹脂（Ａ）とポリアミドイミド樹脂の質量比がフッ素樹脂（Ａ）／ポリアミドイミド樹脂＝４０／６０～７０／３０である請求項１又は２に記載の塗料組成物。
【請求項６】
ポリアミドイミド樹脂は、数平均分子量が１００００～４００００である請求項１又は２に記載の塗料組成物。
【請求項７】
フッ素樹脂（A）とエポキシ樹脂の質量比がフッ素樹脂（Ａ）／エポキシ樹脂＝３０／７０～７０／３０である請求項１又は２に記載の塗料組成物。
【請求項８】
エポキシ樹脂の数平均分子量が２００～２５００である請求項１又は２に記載の塗料組成物。
【請求項９】
前記ポリアミドイミド樹脂および／またはエポキシ樹脂（Ｂ）がポリアミドイミド樹脂であり、前記フッ素樹脂（A）は、さらに、テトラフルオロエチレンと、ヘキサフルオロプロピレンおよび／またはパーフルオロアルキルビニルエーテルからなる１種以上の共重合体（Ａ－２）を含み、前記共重合体（Ａ－２）は、メルトフローレートが１～３０（ｇ／１０分）であり、前記高分子量ポリテトラフルオロエチレン（Ａ－１）と、共重合体（Ａ－２）の質量比が、（Ａ－１）／（Ａ－２）＝５／９５～５５／４５であり、フッ素樹脂（Ａ）とポリアミドイミド樹脂の質量比がフッ素樹脂（Ａ）／ポリアミドイミド樹脂＝４０／６０～７０／３０であり、ポリアミドイミド樹脂は、数平均分子量が１００００～４００００である請求項１記載の塗料組成物。
【請求項１０】
前記ポリアミドイミド樹脂および／またはエポキシ樹脂（Ｂ）がエポキシ樹脂であり、前記フッ素樹脂（A）は、さらに、テトラフルオロエチレンと、ヘキサフルオロプロピレンおよび／またはパーフルオロアルキルビニルエーテルからなる１種以上の共重合体（Ａ－２）を含み、前記共重合体（Ａ－２）は、メルトフローレートが１～３０（ｇ／１０分）であり、前記高分子量ポリテトラフルオロエチレン（Ａ－１）と、共重合体（Ａ－２）の質量比が、（Ａ－１）／（Ａ－２）＝５／９５～５５／４５であり、フッ素樹脂（A）とエポキシ樹脂の質量比がフッ素樹脂（Ａ）／エポキシ樹脂＝３０／７０～７０／３０であり、エポキシ樹脂の数平均分子量が２００～２０００である請求項１記載の塗料組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、塗料組成物、皮膜、物品及び軸受けに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献1～４には、軸受けに対して塗装を行うことが記載されている。近年は、電気自動車が大きな広がりを見せている。これらの文献に記載された軸受は、このような電気自動車に使用された場合の問題についての検討がなされていない。
特許文献５には、カーエアコンコンプレッサーピストンにおける耐摩耗性や摺動特性を維持できる塗料が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１５７２０号公報
特表２０２２－４２１６２号公報
特開２００８－２８０４８５号公報
特開２０１３－８５４４１号公報
特開２００５－１９８３７２号公報
特開２０２２－１５６８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、電食防止性であり、かつ、低摩擦性であることから耐摩耗性に優れる塗膜を形成することができる塗料組成物を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示は、
高分子量ポリテトラフルオロエチレン（Ａ－１）を一部又は全部として含むフッ素樹脂（Ａ）、
ポリアミドイミド樹脂および／またはエポキシ樹脂（Ｂ）、並びに、有機溶剤（Ｃ）を含有することを特徴とする塗料組成物である。
【０００６】
前記フッ素樹脂（A）は、さらに、テトラフルオロエチレンと、ヘキサフルオロプロピレンおよび／またはパーフルオロアルキルビニルエーテルからなる１種以上の共重合体（Ａ－２）を含むことが好ましい。
【０００７】
前記共重合体（Ａ－２）は、メルトフローレートが１～３０（ｇ／１０分）であることが好ましい。
上記塗料組成物は、上記高分子量ポリテトラフルオロエチレン（Ａ－１）と、共重合体（Ａ－２）の質量比が、（Ａ－１）／（Ａ－２）＝１０／９０～９０／１０であることが好ましい。
上記塗料組成物は、フッ素樹脂（Ａ）とポリアミドイミド樹脂の質量比がフッ素樹脂（Ａ）／ポリアミドイミド樹脂＝４０／６０～７０／３０であることが好ましい。

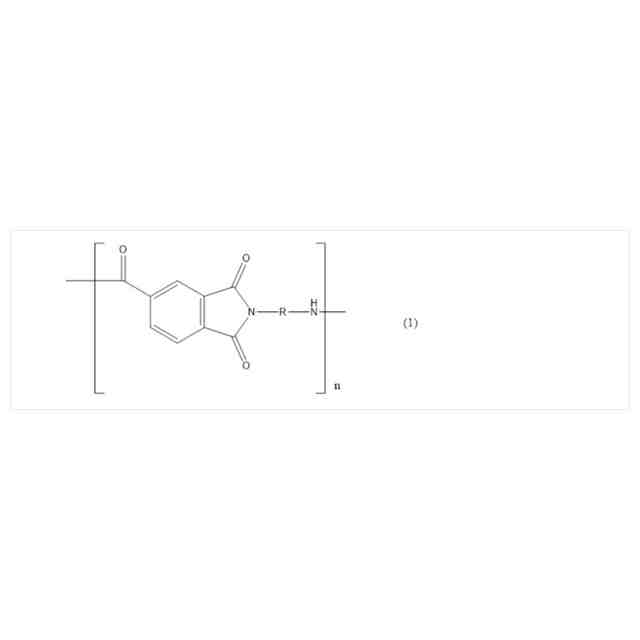

ポリアミドイミド樹脂は、数平均分子量が１００００～４００００であることが好ましい。
【０００８】
上記塗料組成物は、フッ素樹脂（A）とエポキシ樹脂の質量比がフッ素樹脂（Ａ）／エポキシ樹脂＝３０／７０～７０／３０であることが好ましい。
上記塗料組成物は、エポキシ樹脂の数平均分子量が２００～２５００であることが好ましい。
【０００９】
上記塗料組成物は、前記ポリアミドイミド樹脂および／またはエポキシ樹脂（Ｂ）がポリアミドイミド樹脂であり、前記フッ素樹脂（A）は、さらに、テトラフルオロエチレンと、ヘキサフルオロプロピレンおよび／またはパーフルオロアルキルビニルエーテルからなる１種以上の共重合体（Ａ－２）を含み、前記共重合体（Ａ－２）は、メルトフローレートが１～３０（ｇ／１０分）であり、前記高分子量ポリテトラフルオロエチレン（Ａ－１）と、共重合体（Ａ－２）の質量比が、（Ａ－１）／（Ａ－２）＝５／９５～５５／４５であり、フッ素樹脂（Ａ）とポリアミドイミド樹脂の質量比がフッ素樹脂（Ａ）／ポリアミドイミド樹脂＝４０／６０～７０／３０であり、ポリアミドイミド樹脂は、数平均分子量が１００００～４００００であることが好ましい。
【００１０】
上記塗料組成物は、前記ポリアミドイミド樹脂および／またはエポキシ樹脂（Ｂ）がエポキシ樹脂であり、前記フッ素樹脂（A）は、さらに、テトラフルオロエチレンと、ヘキサフルオロプロピレンおよび／またはパーフルオロアルキルビニルエーテルからなる１種以上の共重合体（Ａ－２）を含み、前記共重合体（Ａ－２）は、メルトフローレートが１～３０（ｇ／１０分）であり、前記高分子量ポリテトラフルオロエチレン（Ａ－１）と、共重合体（Ａ－２）の質量比が、（Ａ－１）／（Ａ－２）＝５／９５～５５／４５であり、フッ素樹脂（A）とエポキシ樹脂の質量比がフッ素樹脂（Ａ）／エポキシ樹脂＝３０／７０～７０／３０であり、エポキシ樹脂の数平均分子量が２００～２０００であることが好ましい。
（【００１１】以降は省略されています）

関連特許
