TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025024290
公報種別
公開特許公報(A)
公開日
2025-02-20
出願番号
2023128294
出願日
2023-08-07
発明の名称
粘着剤組成物
出願人
東ソー株式会社
代理人
主分類
C09J
201/00 20060101AFI20250213BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約
【課題】 本発明は、良好なタック(初期接着力)、粘着力及び保持力を有し、特にホットメルト型粘着剤として有用である粘着剤組成物を提供する。
【解決手段】
熱可塑性エラストマー100質量部に対して、プロセスオイル10~100質量部及びシクロオレフィン共重合物60~150質量部を含む粘着剤組成物であって、シクロオレフィン共重合物の軟化点が60~120℃、臭素価が10~60、かつ数平均分子量が800~5,000である、粘着剤組成物。
【選択図】 なし
特許請求の範囲
【請求項1】
熱可塑性エラストマー100質量部に対して、プロセスオイル10~100質量部及びシクロオレフィン共重合物60~150質量部を含む粘着剤組成物であって、シクロオレフィン共重合物の軟化点が60~120℃、臭素価が10~60、かつ数平均分子量が800~5,000である、粘着剤組成物。
続きを表示(約 73 文字)
【請求項2】
前記熱可塑性エラストマーが、スチレン-イソプレン-スチレン系ブロック共重合体である、請求項1に記載の粘着剤組成物。
発明の詳細な説明
【技術分野】
【0001】
本発明は、熱可塑性エラストマーをベースポリマーとするホットメルト系粘着剤組成物に関する。
続きを表示(約 1,400 文字)
【背景技術】
【0002】
粘着剤は水、溶剤、熱などを使用せず、常温で短時間わずかな圧力を加えるだけで接着することができる。粘着剤をプラスチックフィルム、セロハン、紙、布などに塗布し、各種粘着テープ、粘着ラベル・シートなど多様な粘着製品に加工され、使用される。
【0003】
粘着剤は各種の高分子エラストマーをベースに必要に応じて粘着付与剤、架橋剤、安定剤、可塑剤などを配合して構成される。その中でも、ゴム系粘着剤はトルエンなどの溶剤に天然ゴム、粘着付与剤、軟化剤などを溶解させる天然ゴム系粘着剤が、タック(初期接着力)、低温・高温特性が優れることから、主流を占めてきた。しかし、熱可塑性エラストマーをベースポリマーとするホットメルト系粘着剤が、製造時の塗布スピードは速い、溶剤回収・乾燥が不要、火災の心配がない、大気や作業環境の汚染がない等の理由から市場拡大している。
【0004】
ホットメルト系粘着剤はベースポリマーとして、スチレン-イソプレン-スチレン系ブロック共重合体に粘着付与剤と、必要に応じてナフテン系オイルやパラフィン系オイルなどの軟化剤を添加した粘着剤組成物が知られている。
【0005】
一方、シクロオレフィンポリマーは、プラスチックの中で特に光学特性、低吸湿性に優れるためガラス代替材料として光学部品を中心に使用されている。また、成形性や軽量性などから医療容器や半導体容器などに用いられている。
【0006】
シクロオレフィンポリマー(数平均分子量3万以上)を溶融させ、330~380℃で熱分解することにより、数平均分子量(Mn)が10,000~50,000、分子量分布の分散度(Mw/Mn)が2.0~10.0の低分子量シクロオレフィンポリマーが製造できること(例えば特許文献1参照。)が知られている。
【先行技術文献】
【特許文献】
【0007】
特許第6083597号公報
【発明の概要】
【発明が解決しようとする課題】
【0008】
特許文献1に記載の低分子量シクロオレフィンポリマーは、高分子エラストマーとの親和性に乏しいため、熱可塑性エラストマーをベースポリマーとするホットメルト型粘着剤組成物に用いた場合、タック(初期接着力)、粘着力及び保持力のバランスに優れた粘着性能が発現しなかった。
【課題を解決するための手段】
【0009】
本発明者は、上記の課題を解決するため、鋭意検討を行った結果、特定の物性範囲のシクロオレフィン共重合物を含む粘着剤組成物が優れた粘着特性を発現することを見出し、本発明を完成するに至った。
【0010】
すなわち、本発明の各態様は、以下の[1]~[2]である。
[1] 熱可塑性エラストマー100質量部に対して、プロセスオイル10~100質量部及びシクロオレフィン共重合物60~150質量部を含む粘着剤組成物であって、シクロオレフィン共重合物の軟化点が60~120℃、臭素価が10~60、かつ数平均分子量が800~5,000である、粘着剤組成物。
[2] 前記熱可塑性エラストマーが、スチレン-イソプレン-スチレン系ブロック共重合体である、[1]に記載の粘着剤組成物。
【発明の効果】

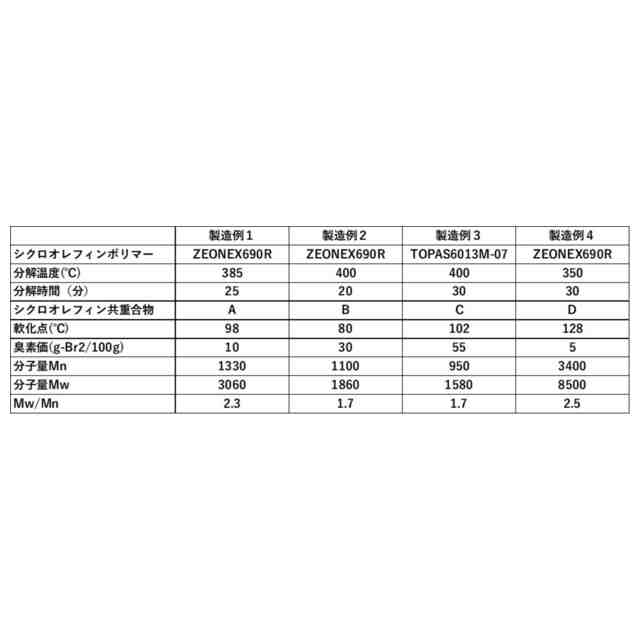

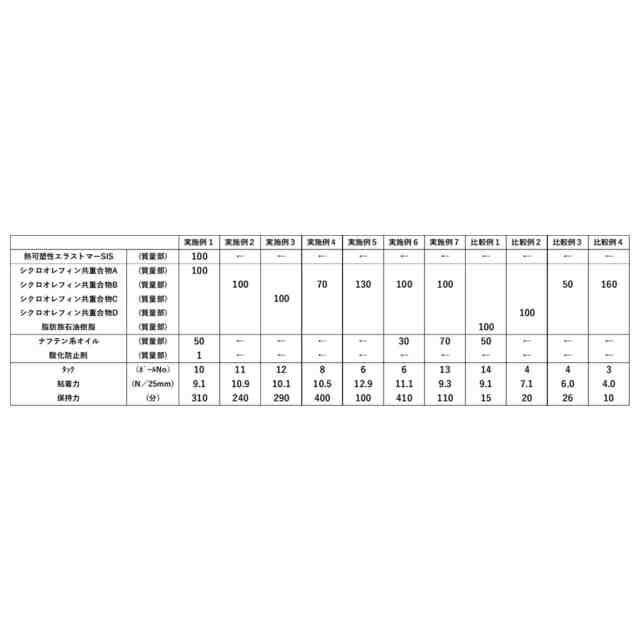

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
東ソー株式会社
ハロゲン含有ポリマー
9日前
東ソー株式会社
自動分析装置及び方法
17日前
東ソー株式会社
ゴム組成物及び加硫ゴム
16日前
東ソー株式会社
焼結体のリサイクル方法
15日前
東ソー株式会社
環状ウレア化合物の製造方法
10日前
東ソー株式会社
セルロース樹脂含有樹脂組成物
今日
東ソー株式会社
消臭性組成物及び脱臭フィルター
10日前
東ソー株式会社
光学薄膜及び光学薄膜の製造方法
22日前
東ソー株式会社
錠剤化された溶血、希釈、洗浄液
1日前
東ソー株式会社
クロロプレン重合体ラテックス組成物
8日前
東ソー株式会社
液体クロマトグラフ用流路切替バルブ
今日
東ソー株式会社
焼結体、粉末、成形体、及び、仮焼体
15日前
東ソー株式会社
リチウムイオン二次電池用複合活物質
2日前
東ソー株式会社
エマルジョン充填用マイクロ流路チップ
16日前
東ソー株式会社
ポリエチレン樹脂からなる高純度薬品用容器
8日前
東ソー株式会社
ホウ化クロム含有クロム焼結体及びその製造方法
16日前
東ソー株式会社
亜鉛及びニッケル含有排水用の処理剤及び排水処理方法
15日前
東ソー株式会社
再生ポリアリーレンスルフィド樹脂組成物及びその製造方法
16日前
東ソー株式会社
塩化ビニル系樹脂粒子及びそれを含む塩化ビニル系樹脂組成物
20日前
東ソー株式会社
Cr-Si系焼結体
14日前
東ソー株式会社
樹脂組成物、コーティング剤、セパレーター及びセパレーターの製造方法
21日前
東ソー株式会社
硫酸マンガン溶液の製造方法
7日前
東ソー株式会社
フッ素樹脂粒子およびその製造方法
9日前
国立研究開発法人産業技術総合研究所
アセタールの製造方法及び炭酸ジエステル製造システム
14日前
東ソー株式会社
ブタンジイソシアネート誘導体、ポリイソシアネート組成物、ポリウレタン樹脂形成性組成物、塗料組成物及び塗膜
15日前
個人
消火塗料
9日前
個人
粘着テープ
2日前
ベック株式会社
被覆材
7日前
東ソー株式会社
粘着剤組成物
2か月前
ぺんてる株式会社
固形描画材
今日
日榮新化株式会社
粘着テープ
1か月前
アイカ工業株式会社
パテ組成物
今日
三商株式会社
屋外用塗料組成物
10日前
アイカ工業株式会社
塗材仕上げ工法
1か月前
株式会社エフコンサルタント
被覆材
2か月前
東ソー株式会社
ホットメルト接着剤
28日前
続きを見る
他の特許を見る
