特許ウォッチ

公開番号2025062265
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171209
出願日2023-10-02
発明の名称蛍光体粉末
出願人デンカ株式会社
代理人個人,個人,個人
主分類C09K 11/79 20060101AFI20250407BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】新規蛍光体を提供すること。
【解決手段】本開示の一側面は、一般式ASc₆Si₇O₂₄で表される母体結晶と、上記母体結晶に置換固溶した賦活元素Reとを有する蛍光体粒子を含む、蛍光体粉末を提供すする。上記一般式において、上記Aは、Ca、Sr、及びBaからなる群より選択される少なくとも1種を示し、上記Reは、Eu²⁺及びCe³⁺からなる群より選択される少なくとも1種を示す。
【選択図】なし
特許請求の範囲【請求項１】
一般式ＡＳｃ
６
Ｓｉ
７
Ｏ
２４
で表される母体結晶と、前記母体結晶に置換固溶した賦活元素Ｒｅとを有する蛍光体粒子を含み、
前記Ａは、Ｃａ、Ｓｒ、及びＢａからなる群より選択される少なくとも１種を示し、
前記Ｒｅは、Ｅｕ
２＋
及びＣｅ
３＋
からなる群より選択される少なくとも１種を示す、蛍光体粉末。
続きを表示（約 530 文字）【請求項２】
一般式Ａ
１－ｘ
Ｓｃ
６
Ｓｉ
７
Ｏ
２４
：Ｅｕ
ｘ
、又は一般式Ａ
１－（３／２）ｘ
Ｓｃ
６
Ｓｉ
７
Ｏ
２４
：Ｃｅ
ｘ
で表され、
前記ｘは、０＜ｘ＜１を満たす数値である、請求項１に記載の蛍光体粉末。
【請求項３】
前記蛍光体粒子は、単斜晶系に属し、空間群Ｐ２
１
／ｍ対称性を有する結晶である、請求項１又は２に記載の蛍光体粉末。
【請求項４】
粉末Ｘ線回折によって測定される前記蛍光体粉末の格子定数から算出される単位格子体積が０．８９１±０．００５ｎｍ
３
である、請求項１又は２に記載の蛍光体粉末。
【請求項５】
粉末Ｘ線回折によって測定される前記蛍光体粉末の格子定数ａ、ｂ、及びｃが、それぞれ、
ａ＝０．５３±０．０５ｎｍ、
ｂ＝２．６７±０．０５ｎｍ、
ｃ＝０．６５±０．０５ｎｍ、
である、請求項１又は２に記載の蛍光体粉末。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蛍光体粉末に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
蛍光体は、発光表示管（Ｖａｃｃｕｍ－ＦｌｕｏｒｅｓｃｅｎｔＤｉｓｐｌａｙ：ＶＦＤ）、フィールドエミッションディスプレイ（ＦｉｅｌｄＥｍｉｓｓｉｏｎＤｉｓｐｌａｙ：ＦＲＤ）、表面電動型電子放出素子ディスプレイ（Ｓｕｒｆａｃｅ－ＣｏｎｄｕｃｔｉｏｎＥｌｅｃｔｒｏｎ－ＥｍｉｔｔｅｒＤｉｓｐｌａｙ）、プラズマディスプレイパネル（ＰｌａｓｍａＤｉｓｐｌａｙＰａｎｅｌ：ＰＤＰ）、陰極線管（Ｃａｔｈｏｄｅ－ＲａｙＴｕｂｅ：ＣＲＴ）、液晶ディスプレイバックライト（Ｌｉｑｕｉｄ－ＣｒｙｓｔａｌＤｉｓｐｌａｙＢａｃｋｌｉｇｈｔ）、及び発光ダイオード（Ｌｉｇｈｔ－ＥｍｉｔｔｉｎｇＤｉｏｄｅ：ＬＥＤ）等の種々の製品に用いられている。
【０００３】
蛍光体としては、β－ＳｉＡｌＯＮ、及びＣＡＳＮ等の窒化物に賦活元素を固溶させた蛍光体など種々の蛍光体が知られている。その他、特許文献１には、チオライトと呼ばれるＮａ
５
Ａｌ
３
Ｆ
１４
に対してＭｎ
４＋
を固溶させた赤色蛍光体が開示されている。特許文献２には、Ｓｒ
６ｘ
（Ｓｉ，Ａｌ）
２７－１２ｘ
（Ｏ，Ｎ）
３１－６ｘ
Ｌｉ
３ｙ
、ただし、０．４≦ｘ≦０．８、０≦ｙ≦０．３５、で表される結晶及びＳｒ
３
Ｓｉ
１２．４３２
Ａｌ
８．５６８
Ｏ
１．６０８
Ｎ
２６．３９２
Ｌｉ
０．９６
と同一の結晶構造を有する結晶を母体結晶として有する無機化合物を含む蛍光体が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２１５４５１号公報
国際公開第２０２２／２４４５２３号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
蛍光体が利用される領域の拡大に伴い、高い色再現性、耐熱性等の要求特性に応じた設計選択肢の拡大の観点から、各種の新規蛍光体が求められている。
【０００６】
本開示は、新規蛍光体を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示は、以下の［１］～［８］を提供する。
【０００８】
［１］
一般式ＡＳｃ
６
Ｓｉ
７
Ｏ
２４
で表される母体結晶と、前記母体結晶に置換固溶した賦活元素Ｒｅとを有する蛍光体粒子を含み、
前記Ａは、Ｃａ、Ｓｒ、及びＢａからなる群より選択される少なくとも１種を示し、
前記Ｒｅは、Ｅｕ
２＋
及びＣｅ
３＋
からなる群より選択される少なくとも１種を示す、蛍光体粉末。
［２］
一般式Ａ
１－ｘ
Ｓｃ
６
Ｓｉ
７
Ｏ
２４
：Ｅｕ
ｘ
、又は一般式Ａ
１－（３／２）ｘ
Ｓｃ
６
Ｓｉ
７
Ｏ
２４
：Ｃｅ
ｘ
で表され、
前記ｘは、０＜ｘ＜１を満たす数値である、［１］に記載の蛍光体粉末。
［３］
前記蛍光体粒子は、単斜晶系に属し、空間群Ｐ２
１
／ｍ対称性を有する結晶である、［１］又は［２］に記載の蛍光体粉末。
［４］
粉末Ｘ線回折によって測定される前記蛍光体粉末の格子定数から算出される単位格子体積が０．８９１±０．００５ｎｍ
３
である、［１］～［３］のいずれかに記載の蛍光体粉末。
［５］
粉末Ｘ線回折によって測定される前記蛍光体粉末の格子定数ａ、ｂ、及びｃが、それぞれ、
ａ＝０．５３±０．０５ｎｍ、
ｂ＝２．６７±０．０５ｎｍ、
ｃ＝０．６５±０．０５ｎｍ、
である、［１］～［４］のいずれかに記載の蛍光体粉末。
【発明の効果】
【０００９】
本開示によれば、新規蛍光体を提供できる。
【図面の簡単な説明】
【００１０】
図１は、発光装置の一例を示す模式断面図である。

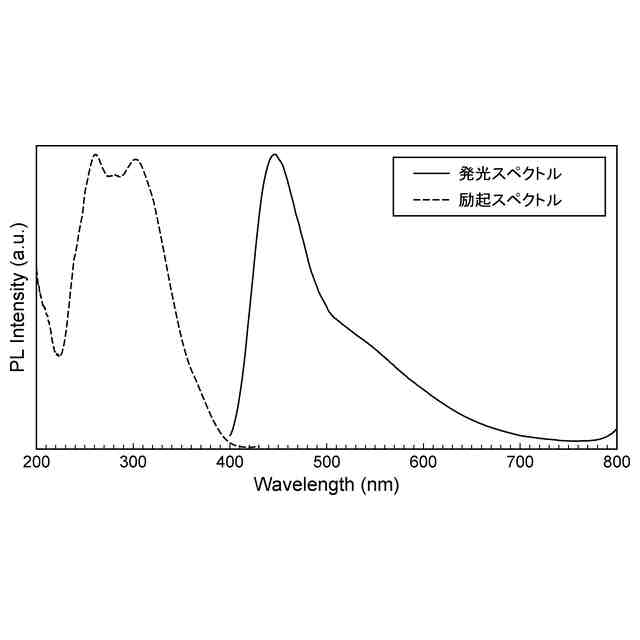

図２は、実施例で調製した蛍光体粉末の発光スペクトルである。
【発明を実施するための形態】

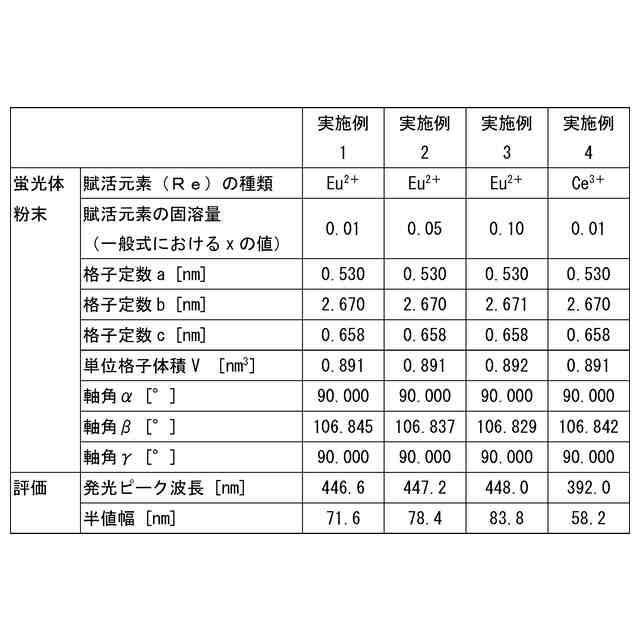

（【００１１】以降は省略されています）

関連特許
