公開番号2025059580
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169741
出願日2023-09-29
発明の名称肘掛け、及び、椅子
出願人コクヨ株式会社,タカノ株式会社
代理人個人
主分類A47C 7/54 20060101AFI20250403BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】肘掛け本体の上下位置を変更するための操作を好適に実行することが可能な肘掛けを提供する。

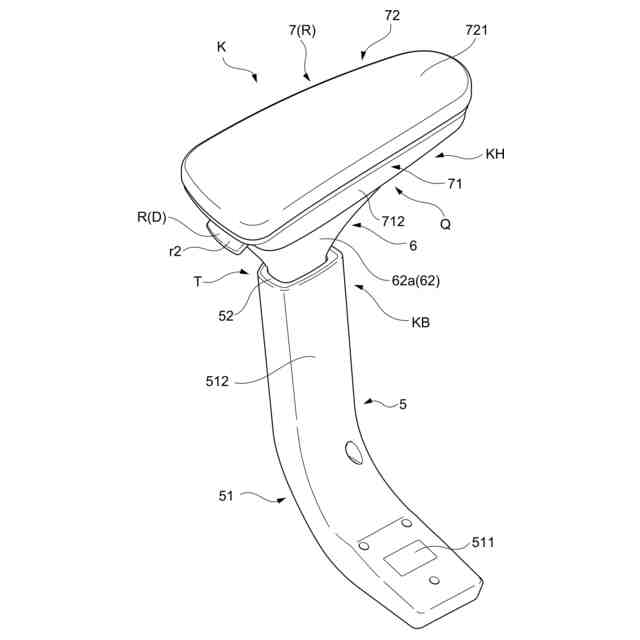

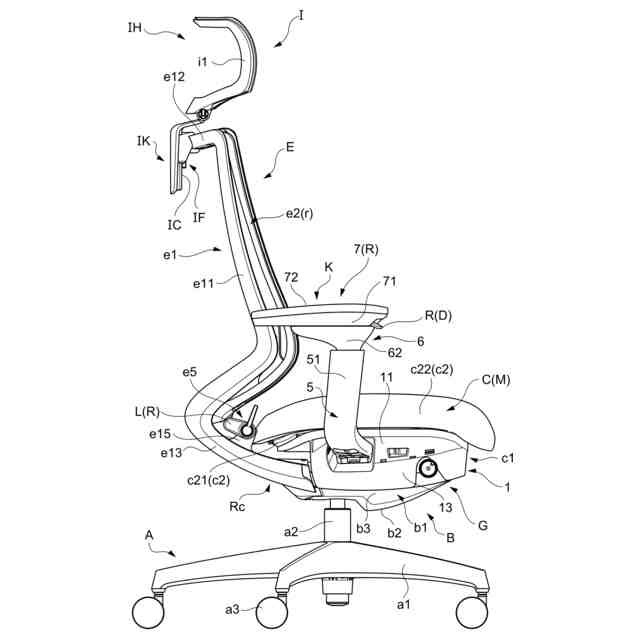

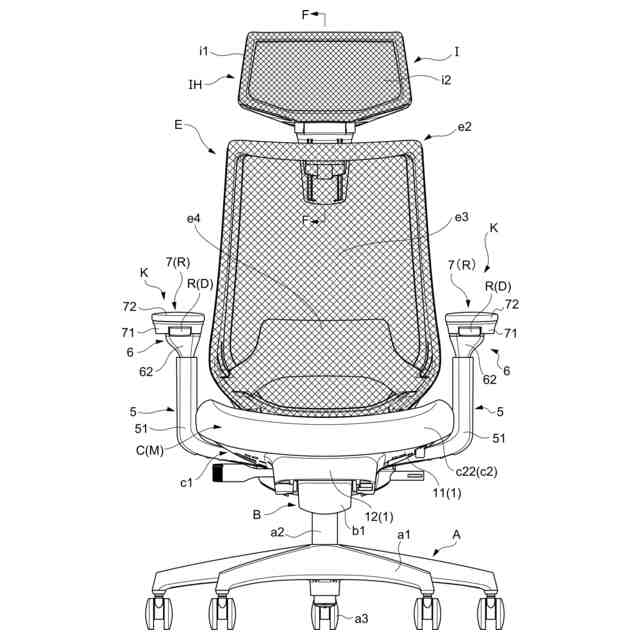

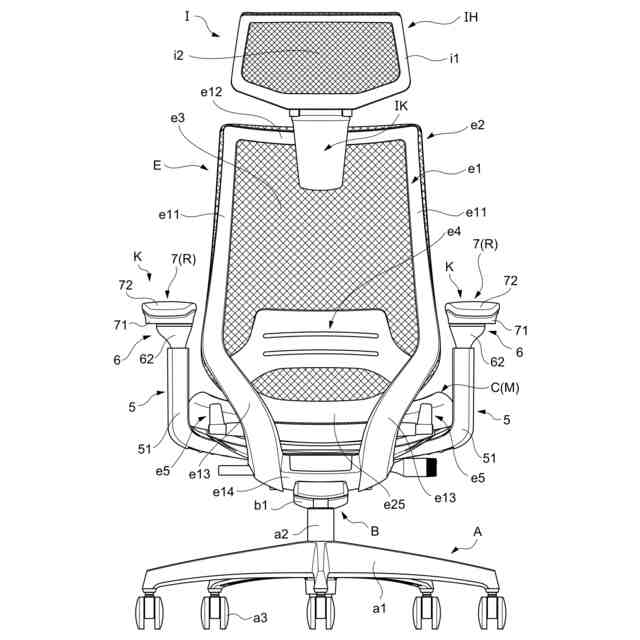

【解決手段】肘掛けKは、椅子本体に取り付けて使用されるものであって、椅子本体に取り付けられる肘支柱5と、肘支柱5に対して上下位置変更可能に支持された肘掛け本体KHとを備えたものであり、肘掛け本体KHが、肘当て支持部6と、肘当て支持部6に対して前後方向にスライド移動可能に配設された肘当て7とを備えたものであり、肘掛け本体KHを上下位置変更可能に操作するための操作レバーRが、肘当て7に配設されている。
【選択図】図22
特許請求の範囲【請求項１】
椅子本体に取り付けて使用される肘掛けであって、
前記肘掛けが、前記椅子本体に取り付けられる肘支柱と、この肘支柱に対して上下位置変更可能に支持された肘掛け本体とを備えたものであり、
前記肘掛け本体が、肘当て支持部と、この肘当て支持部に対して前後方向にスライド移動可能に配設された肘当てとを備えたものであり、
前記肘掛け本体を上下位置変更可能に操作するための操作レバーが、前記肘当てに配設されている肘掛け。
続きを表示（約 1,000 文字）【請求項２】
前記操作レバーが、前記肘当てに対して回転可能に支持されている請求項１記載の肘掛け。
【請求項３】
前記操作レバーが、前記肘当ての前端部に配設されている請求項１記載の肘掛け。
【請求項４】
前記肘支柱が、上下方向に複数の被係合部を並設したものであり、
前記肘当て支持部に配設された係合部材が前記複数の被係合部に対して選択的に係合することにより、前記肘支柱に対する前記肘掛け本体の上下位置が規定されるものであり、
前記操作レバーに対する操作力がワイヤー部材を介して前記係合部材に伝達されるものである請求項１記載の肘掛け。
【請求項５】
前記肘当て支持部に、前記ワイヤー部材の一部分を配設可能な配設空間を有するものであり、
前記肘当てが、前記操作レバーを回転可能に支持する肘当てベースと、この肘当てベースの上に配設された肘当てパッドとを備え、前記肘当てベースと前記肘当てパッドとの間に前記ワイヤー部材の一部分を配設可能な配設空間を有するものであり、
前記肘当てベースに、上下方向に貫通し前記ワイヤー部材の一部分が通過可能なワイヤー部材連通孔が形成されている請求項４記載の肘掛け。
【請求項６】
前記肘当て支持部に対して取り付けられた係合ユニットを備えたものであり、
前記係合ユニットが、前記肘当て支持部に装着されるユニットベースと、前記被係合部に係合し得る係合位置と当該係合位置から退避した退避位置との間で前記ユニットベースに対して移動可能に配設された前記係合部材と、前記ユニットベースと前記係合部材との間に配設され前記係合部材を前記係合位置方向に付勢するばねとを備えたものである請求項４記載の肘掛け。
【請求項７】
前記肘当てが、前記操作レバーを回転可能に支持する肘当てベースと、この肘当てベースの上に配設された肘当てパッドとを備えたものであり、
前記肘当てパッドに、前記操作レバーに対して係合し当該操作レバーを初期姿勢の方向に付勢する弾性付勢部が設けられている請求項１記載の肘掛け。
【請求項８】
前記肘当て支持部と前記肘当てとの間に前記肘当てを最前進位置と最後退位置との間で所定の軌道上をスライドさせる肘当て案内機構が設けられたものである請求項１記載の肘掛け。
【請求項９】
椅子本体と、この椅子本体に取り付けられた請求項１～８の何れかに記載の肘掛けと、を備えてなる椅子。

発明の詳細な説明【技術分野】
【０００１】
本発明は、肘掛け、及び、肘掛けが取り付けられた椅子に関する。
続きを表示（約 890 文字）【背景技術】
【０００２】
従来から、オフィスにおいて使用される種々の椅子が知られている（例えば、特許文献１を参照）。
【０００３】
この種の椅子では、肘当てが前後方向にスライド移動可能に構成されるとともに肘当てが上下方向に位置変更可能に構成された肘掛けを備えたものが存在している。
【０００４】
ところが、従来の肘掛けは、前後動する肘当てよりも下に設けられた肘掛けの構成部分に、肘当てを上下方向に位置変更するための操作レバーが配設されていた。
【０００５】
このため、従来の肘掛けでは、肘当てに手を載せたまま操作レバーを操作することが難しい構成のものとなっていた。
【先行技術文献】
【特許文献】
【０００６】
特開２０１９－４２０８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、以上のような事情に着目してなされたもので、少なくとも、肘掛け本体の上下位置を変更するための操作を好適に実行することが可能な肘掛け、及び、当該肘掛けを備えた椅子を提供することができるものとなる。
【課題を解決するための手段】
【０００８】
すなわち、本発明は次の構成をなしている。
【０００９】
請求項１に記載の発明は、椅子本体に取り付けて使用される肘掛けであって、前記肘掛けが、前記椅子本体に取り付けられる肘支柱と、この肘支柱に対して上下位置変更可能に支持された肘掛け本体とを備えたものであり、前記肘掛け本体が、肘当て支持部と、この肘当て支持部に対して前後方向にスライド移動可能に配設された肘当てとを備えたものであり、前記肘掛け本体を上下位置変更可能に操作するための操作レバーが、前記肘当てに配設されている肘掛けである。
【００１０】
請求項２に記載の発明は、前記操作レバーが、前記肘当てに対して回転可能に支持されている請求項１記載の肘掛けである。
（【００１１】以降は省略されています）
