公開番号2024100296
公報種別公開特許公報(A)
公開日2024-07-26
出願番号2023004178
出願日2023-01-14
発明の名称エコ掃除機
出願人個人
代理人
主分類A47L 9/02 20060101AFI20240719BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】
高齢化社会を迎え、該掃除機は、手軽に使えるコードレス化の物が求められている。また、身体に負担の少ない軽量化の物が求められる。さらにロボット掃除機などの自動化が求められる。さらに電気を節約するための掃除機の効率化、省エネ化が求められる。
【解決手段】
該掃除機の該吸引口を通常、埃を吸引するための細幅モードで使用し、該吸引口に塵が溜まってきたら、該吸引口を自動で広幅モードに切り替えて、塵を吸い込み集塵する。該掃除機の吸引機能を維持したままで、バッテリーの容量を小さくできる為、該掃除機の重量を軽減することが出来る。すなわち、効率よく該吸引機能を維持しながらバッテリー容量を小さくすることが出来る為、エコ掃除機を実現することが出来る。また、電源から直接電力を利用するコード式掃除機においても、同様に風量を節約できるため、電力も下がり、エコ掃除機を実現できる。

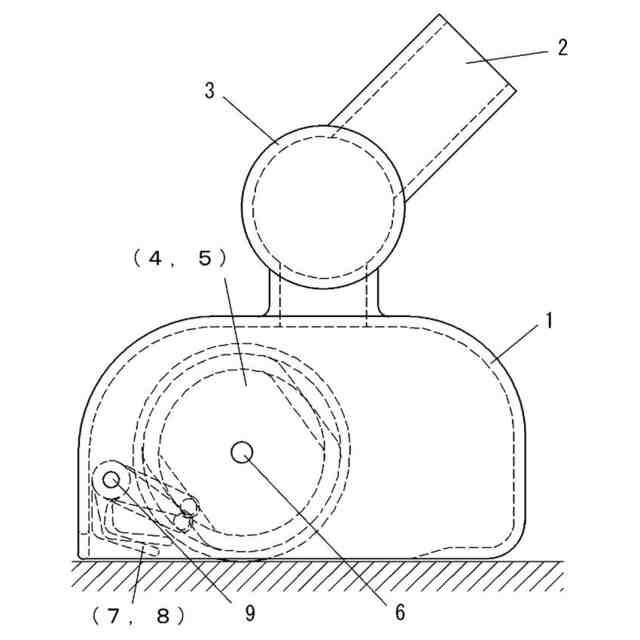

【選択図】図1
特許請求の範囲【請求項１】
該掃除機の該吸引口の少なくとも１か所以上を可動式にして吸い込み流量を調整できるようにし、自在な駆動タイミングを作ることが出来る制御装置を持つことを特徴とする該掃除機。
続きを表示（約 210 文字）【請求項２】
該掃除機の該吸引口における該可動式の部品を、吸引力が落ちないように分散して、個別にタイミングをずらして、作動することを特徴とする該吸引口を持った該掃除機。（「部品」とは実施例１における可動フィンなど）
【請求項３】
該掃除機の該吸引口の形状は漏斗状の空間を設け、埃の塊や紙くずなどの塵が該吸引口に溜まっても外にこぼれないようにしたことを特徴とする該吸引口を持った該掃除機。

発明の詳細な説明【技術分野】
【０００１】
本発明は電気掃除機に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
高齢化社会を迎え、電気掃除機は、手軽に使えるコードレス化の物が求められている。また、身体に負担の少ない軽量化の物が求められる。さらにロボット掃除機が出現し、コードレス掃除機の全盛時代と言える。
【０００３】
電気掃除機、特にコードレス電気掃除機はバッテリーを使用してモーターを駆動するため、バッテリーの容量と重量、電気掃除機の吸い込み強さと稼働時間の相互作用により使い勝手が決まる。
【０００４】
電気掃除機の使い勝手として要求されるのは、特にコードレス電気掃除機は、装置の重さは軽く、吸引力は強く、長時間稼働できるものが望ましい。
【先行技術文献】
【特許文献】
【０００５】
特開2019-141318
特開2005-000554
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は上記問題点に鑑みて提案されたもので、電気掃除機の吸引機能を維持したままで、バッテリーの容量を小さくすることにより、重量を軽減するものである。すなわち、該吸引機能を維持しながらバッテリー容量を小さくすることが出来れば、エコ掃除機を実現することが出来る。
【課題を解決するための手段】
【０００７】
上記目的を達成するために本発明に係る該掃除機の吸引機能を考える。該吸引機能とは埃と塵を効率よく吸引集積することである。繊維くずなどの小さな埃を吸引する場合は、吸引口の幅を狭くできるため吸引風量を少なくでき、従って電気容量も少なくできる。しかし、埃の塊や紙くずなどの塵は吸引口の前に溜まっていく。塵を吸引するためには吸引口の隙間を大きくし、且つ、一定の吸引力を維持するためには、吸引風量が増え電気容量が増える。そこで、吸引口の前に溜まった塵を、時々、吸引口の隙間を広げて吸い込む手段を設けることがもっとも主要な特徴とするものである。
【０００８】
さらに、該吸引口の前に溜まった塵を該掃除機の外に逃がさないために、漏斗状の空間を設ける。
【０００９】
さらに、該掃除機の該吸引口は少なくとも１か所以上設け、該吸引口を広くしたとき、吸引力が落ちないようにタイミングをずらし、分散して吸引することが望ましい。
【発明の効果】
【００１０】
高齢化社会を迎え、電気掃除機は、手軽に使えるコードレス化の物が求められている。また、身体に負担の少ない軽量化の物が求められる。本発明に係る該掃除機は該吸引機能を一定に保ち、且つ、該掃除機の重量を軽減したものである。これは利用者にやさしいエコ電気掃除機と言える。
【図面の簡単な説明】
（【００１１】以降は省略されています）
