公開番号2025059159
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023168989
出願日2023-09-29
発明の名称プリンタ
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 15/04 20060101AFI20250403BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ロールを確実に支持し、且つ異なる内径のロールを使用する場合に容易に対応することに貢献するプリンタを提供する。

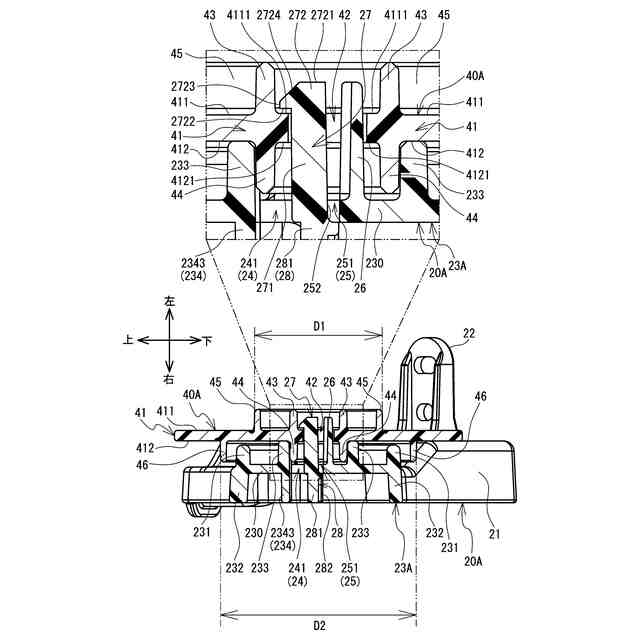

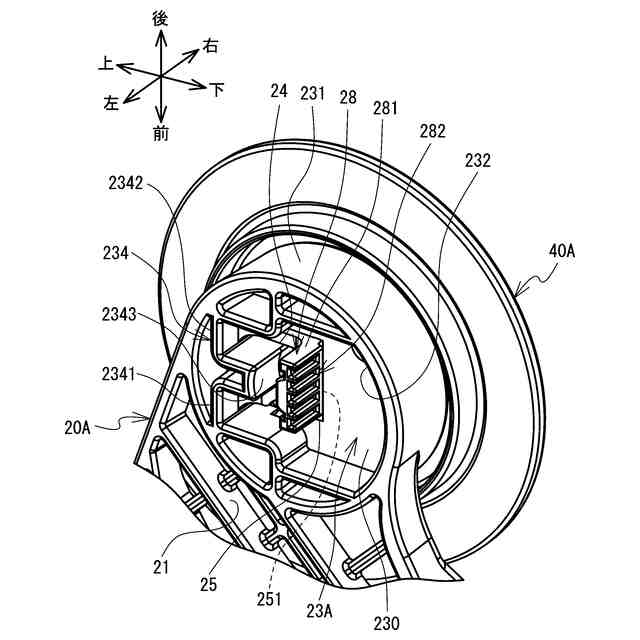

【解決手段】プリンタは第一調整部材20A、第一支持部材40Aを有する。第一調整部材20Aにはフック27が設けられる。フック27は第二調整部材に向かって突出する。第一支持部材40Aは支持板41、支持孔42、突出部45、46を有する。支持板41はA面411とB面412を含む。支持孔42は支持板41を貫通する。突出部45は支持板41のA面411から突出する。突出部46は支持板41のB面412から突出する。突出部46の外径D2は突出部45の外径D1よりも大きい。第一A姿勢で第一支持部材40Aが第一調整部材20Aに装着された状態で、突出部45が第一のロールの筒に嵌まる。第一B姿勢で第一支持部材40Aが第一調整部材20Aに装着された状態で、突出部46が第二のロールの筒に嵌まる。
【選択図】図8
特許請求の範囲【請求項１】
媒体に印刷を行うプリンタにおいて、
第一方向の一方に開口する空間であって、前記媒体が筒に巻かれたロールが、前記第一方向と直交する第二方向に前記筒が延びる状態で収容される収容空間が設けられる筐体と、
前記収容空間に設けられ、前記第二方向における互いの距離が変更可能な第一調整部材と第二調整部材と、
前記第一調整部材に装着される第一支持部材と、
前記第二調整部材に装着される第二支持部材と、
を備え、
前記第一調整部材には、前記第二方向のうち前記第二調整部材に向かう第一接近方向に突出する第一フックが設けられ、
前記第二調整部材には、前記第二方向のうち前記第一調整部材に向かう第二接近方向に突出する第二フックが設けられ、
前記第一支持部材は、
前記第二方向において互いに反対を向く第一Ａ面と第一Ｂ面とを含み、前記第一Ａ面から前記第一Ｂ面まで貫通する第一支持孔が設けられた第一支持板と、
前記第一支持孔の径方向外側において前記第一支持板の前記第一Ａ面から突出し、第一外径を有する第一突出部Ａと、
前記第一突出部Ａの径方向外側において前記第一支持板の前記第一Ｂ面から突出し、前記第一外径よりも大きな第二外径を有する第一突出部Ｂと
を有し、
前記第一支持部材は、前記第一フックが前記第一支持孔を介して前記第一支持板に係合することで、前記第一調整部材に装着され、
前記第一支持板の前記第一Ａ面が前記第二調整部材に対向する第一Ａ姿勢で前記第一支持部材が前記第一調整部材に装着される状態では、前記第一突出部Ａが前記筒に嵌まり、
前記第一支持板の前記第一Ｂ面が前記第二調整部材に対向する第一Ｂ姿勢で前記第一支持部材が前記第一調整部材に装着される状態では、前記第一突出部Ｂが前記筒に嵌まり、
前記第二支持部材は、
前記第二方向において互いに反対を向く第二Ａ面と第二Ｂ面とを含み、前記第二Ａ面から前記第二Ｂ面まで貫通する第二支持孔が設けられた第二支持板と、
前記第二支持孔の径方向外側において前記第二支持板の前記第二Ａ面から突出し、前記第一外径を有する第二突出部Ａと、
前記第二突出部Ａの径方向外側において前記第二支持板の前記第二Ｂ面から突出し、前記第二外径を有する第二突出部Ｂと
を有し、
前記第二支持部材は、前記第二フックが前記第二支持孔を介して前記第二支持板に係合することで、前記第二調整部材に装着され、
前記第二支持板の前記第二Ａ面が前記第一調整部材に対向する第二Ａ姿勢で前記第二支持部材が前記第二調整部材に装着される状態では、前記第二突出部Ａが前記筒に嵌まり、
前記第二支持板の前記第二Ｂ面が前記第一調整部材に対向する第二Ｂ姿勢で前記第二支持部材が前記第二調整部材に装着される状態では、前記第二突出部Ｂが前記筒に嵌まる
ことを特徴とするプリンタ。
続きを表示（約 2,600 文字）【請求項２】
前記第一調整部材には、前記第二方向に貫通する第一貫通孔が設けられ、
前記第一フックは、前記第一貫通孔の周縁の一部である第一特定部分に配置され、
前記第一調整部材には、前記第一調整部材のうち前記第一特定部分において前記第一フックに接続し、前記第二方向において前記第一接近方向とは反対の第一離隔方向に前記第一特定部分から突出する第一レバーが設けられ、
前記第二調整部材には、前記第二方向に貫通する第二貫通孔が設けられ、
前記第二フックは、前記第二貫通孔の周縁の一部である第二特定部分に配置され、
前記第二調整部材には、前記第二調整部材のうち前記第二特定部分において前記第二フックに接続し、前記第二方向において前記第二接近方向とは反対の第二離隔方向に前記第二特定部分から突出する第二レバーが設けられる
ことを特徴とする請求項１に記載のプリンタ。
【請求項３】
前記第一調整部材は、前記第一離隔方向に突出し、且つ前記第二方向から見て前記第一貫通孔を囲む第一リブを有し、
前記第一レバーの前記第一離隔方向の端は、前記第一リブの前記第一離隔方向の端よりも前記第一離隔方向に位置せず、
前記第二調整部材は、前記第二離隔方向に突出し、且つ前記第二方向から見て前記第二貫通孔を囲む第二リブを有し、
前記第二レバーの前記第二離隔方向の端は、前記第二リブの前記第二離隔方向の端よりも前記第二離隔方向に位置しない
ことを特徴とする請求項２に記載のプリンタ。
【請求項４】
前記第一フックは、
前記第二方向において前記第一接近方向に延びる第一延出部と、
前記第一延出部の前記第一接近方向の端から前記第二方向と交差する突出方向に突出する第一爪部と
を有し、
前記第一爪部は、前記第二方向のうち前記第一離隔方向を向き、且つ前記第二方向と直交するように延びる第一係合面Ａを含み、
前記第一支持板は、前記第一Ａ面および前記第一Ｂ面のそれぞれのうち前記第一支持孔の周囲に設けられ、前記第二方向と直交するように延びる一対の第一係合面Ｂを含み、
前記第一Ａ姿勢で前記第一支持部材が前記第一調整部材に装着される状態では、前記第一係合面Ａと前記第一Ａ面の前記第一係合面Ｂとが互いに係合し、
前記第一Ｂ姿勢で前記第一支持部材が前記第一調整部材に装着される状態では、前記第一係合面Ａと前記第一Ｂ面の前記第一係合面Ｂとが互いに係合し、
前記第二フックは、
前記第二方向において前記第二接近方向に延びる第二延出部と、
前記第二延出部の前記第二接近方向の端から前記突出方向に突出する第二爪部と
を有し、
前記第二爪部は、前記第二方向のうち前記第二離隔方向を向き、且つ前記第二方向と直交するように延びる第二係合面Ａを含み、
前記第二支持板は、前記第二Ａ面および前記第二Ｂ面のそれぞれのうち前記第二支持孔の周囲に設けられ、前記第二方向と直交するように延びる一対の第二係合面Ｂを含み、
前記第二Ａ姿勢で前記第二支持部材が前記第二調整部材に装着される状態では、前記第二係合面Ａと前記第二Ａ面の前記第二係合面Ｂとが互いに係合し、
前記第二Ｂ姿勢で前記第二支持部材が前記第二調整部材に装着される状態では、前記第二係合面Ａと前記第二Ｂ面の前記第二係合面Ｂとが互いに係合する
ことを特徴とする請求項２または３に記載のプリンタ。
【請求項５】
前記第一フックは、
前記第二方向において前記第一接近方向に延びる第一延出部と、
前記第一延出部の前記第一接近方向の端から前記第二方向と交差する突出方向に突出する第一爪部と
を有し、
前記第一爪部は、前記第一爪部の前記突出方向の先端に設けられる面であって、前記突出方向に向かうに連れて前記第一接近方向とは反対に向かって延びる第一ガイド面Ａを含み、
前記第二フックは、
前記第二方向において前記第二接近方向に延びる第二延出部と、
前記第二延出部の前記第二接近方向の端から前記突出方向に突出する第二爪部と
を有し、
前記第二爪部は、前記第二爪部の前記突出方向の先端に設けられる面であって、前記突出方向に向かうに連れて前記第二接近方向とは反対に向かって延びる第二ガイド面Ａを含む
ことを特徴とする請求項１に記載のプリンタ。
【請求項６】
前記第一フックは、
前記第二方向のうち前記第一接近方向に延びる第一延出部と、
前記第一延出部の前記第一接近方向の端から前記第二方向と交差する突出方向に突出する第一爪部と
を有し、
前記第一支持板は、前記第一Ａ面および前記第一Ｂ面のそれぞれのうち前記第一支持孔の周囲に設けられ、前記第一支持孔に向かうに連れて、前記第二方向において互いに近づく方向に延びる一対の第一ガイド面Ｂを含み、
前記第一Ａ姿勢で前記第一支持部材が前記第一調整部材に装着される状態では、前記第一爪部と前記第一Ａ面の前記第一ガイド面Ｂとが互いに前記第二方向に対向し、
前記第一Ｂ姿勢で前記第一支持部材が前記第一調整部材に装着される状態では、前記第一爪部と前記第一Ｂ面の前記第一ガイド面Ｂとが互いに前記第二方向に対向し、
前記第二フックは、
前記第二方向のうち前記第二接近方向に延びる第二延出部と、
前記第二延出部の前記第二接近方向の端から前記突出方向に突出する第二爪部と
を有し、
前記第二支持板は、前記第二Ａ面および前記第二Ｂ面のそれぞれのうち前記第二支持孔の周囲に設けられ、前記第二支持孔に向かうに連れて、前記第二方向において互いに近づく方向に延びる一対の第二ガイド面Ｂを含み、
前記第二Ａ姿勢で前記第二支持部材が前記第二調整部材に装着される状態では、前記第二爪部と前記第二Ａ面の前記第二ガイド面Ｂとが互いに前記第二方向に対向し、
前記第二Ｂ姿勢で前記第二支持部材が前記第二調整部材に装着される状態では、前記第二爪部と前記第二Ｂ面の前記第二ガイド面Ｂとが互いに前記第二方向に対向する
ことを特徴とする請求項１に記載のプリンタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンタに関する。
続きを表示（約 4,000 文字）【背景技術】
【０００２】
ロールから媒体を引き出して印刷を行うプリンタが知られている。例えば特許文献１に記載のプリンタは装着用鉄芯によってロールを支持し、移動側保持部材と固定側保持部材との間でロールを保持する。各保持部材は基板と一対の取付部とを有する。取付部の一方は基板から一方に突出し、取付部の他方は基板から他方に突出する。一対の取付部の外径は互いに異なる。ユーザはロールの内径に応じて、取付部の一方同士を対向させた状態か、取付部の他方同士を対向させた状態かで、各保持部材を装着用鉄芯に装着する。互いに対向する取付部はロールの紙管に嵌まる。この場合、固定側保持部材は、装着用鉄芯に対してねじによって固定される。移動側保持部材は、装着用鉄芯に対して軸方向に移動可能であり、装着用鉄芯に固定されない。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－３２２１４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記プリンタでは、移動側保持部材は、固定側保持部材から離れる方向に移動すると、装着用鉄芯から外れる可能性がある。この場合、プリンタは移動側保持部材と固定側保持部材との間で装着用鉄芯によってロールを支持することが難しい。さらに、固定側保持部材において、対向する取付部を切り替える場合に、ユーザはねじから固定側保持部材を外した状態で、装着用鉄芯から固定側保持部材を抜く必要がある。このため、ユーザは、異なる内径のロールを使用する場合の対応が難しい。
【０００５】
本発明の目的は、ロールを確実に支持し、且つ異なる内径のロールを使用する場合に容易に対応することに貢献するプリンタを提供することである。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るプリンタは、媒体に印刷を行うプリンタにおいて、第一方向の一方に開口する空間であって、前記媒体が筒に巻かれたロールが、前記第一方向と直交する第二方向に前記筒が延びる状態で収容される収容空間が設けられる筐体と、前記収容空間に設けられ、前記第二方向における互いの距離が変更可能な第一調整部材と第二調整部材と、前記第一調整部材に装着される第一支持部材と、前記第二調整部材に装着される第二支持部材と、を備え、前記第一調整部材には、前記第二方向のうち前記第二調整部材に向かう第一接近方向に突出する第一フックが設けられ、前記第二調整部材には、前記第二方向のうち前記第一調整部材に向かう第二接近方向に突出する第二フックが設けられ、前記第一支持部材は、前記第二方向において互いに反対を向く第一Ａ面と第一Ｂ面とを含み、前記第一Ａ面から前記第一Ｂ面まで貫通する第一支持孔が設けられた第一支持板と、前記第一支持孔の径方向外側において前記第一支持板の前記第一Ａ面から突出し、第一外径を有する第一突出部Ａと、前記第一突出部Ａの径方向外側において前記第一支持板の前記第一Ｂ面から突出し、前記第一外径よりも大きな第二外径を有する第一突出部Ｂとを有し、前記第一支持部材は、前記第一フックが前記第一支持孔を介して前記第一支持板に係合することで、前記第一調整部材に装着され、前記第一支持板の前記第一Ａ面が前記第二調整部材に対向する第一Ａ姿勢で前記第一支持部材が前記第一調整部材に装着される状態では、前記第一突出部Ａが前記筒に嵌まり、前記第一支持板の前記第一Ｂ面が前記第二調整部材に対向する第一Ｂ姿勢で前記第一支持部材が前記第一調整部材に装着される状態では、前記第一突出部Ｂが前記筒に嵌まり、前記第二支持部材は、前記第二方向において互いに反対を向く第二Ａ面と第二Ｂ面とを含み、前記第二Ａ面から前記第二Ｂ面まで貫通する第二支持孔が設けられた第二支持板と、前記第二支持孔の径方向外側において前記第二支持板の前記第二Ａ面から突出し、前記第一外径を有する第二突出部Ａと、前記第二突出部Ａの径方向外側において前記第二支持板の前記第二Ｂ面から突出し、前記第二外径を有する第二突出部Ｂとを有し、前記第二支持部材は、前記第二フックが前記第二支持孔を介して前記第二支持板に係合することで、前記第二調整部材に装着され、前記第二支持板の前記第二Ａ面が前記第一調整部材に対向する第二Ａ姿勢で前記第二支持部材が前記第二調整部材に装着される状態では、前記第二突出部Ａが前記筒に嵌まり、前記第二支持板の前記第二Ｂ面が前記第一調整部材に対向する第二Ｂ姿勢で前記第二支持部材が前記第二調整部材に装着される状態では、前記第二突出部Ｂが前記筒に嵌まることを特徴とする。
【０００７】
上記態様によれば、第一支持部材は第一フックによって第一調整部材に確実に装着される。ユーザは第一フックを第一支持孔に抜き差しすることで、第一支持部材を第一調整部材に対して装着または取り外しできる。また、第二支持部材は第二フックによって第二調整部材に確実に装着される。ユーザは第二フックを第二支持孔に抜き差しすることで、第二支持部材を第二調整部材に対して装着または取り外しできる。よって、プリンタはロールを確実に支持し、且つ異なる内径のロールを使用する場合に容易に対応することに貢献する。
【０００８】
プリンタにおいて、前記第一調整部材には、前記第二方向に貫通する第一貫通孔が設けられ、前記第一フックは、前記第一貫通孔の周縁の一部である第一特定部分に配置され、前記第一調整部材には、前記第一調整部材のうち前記第一特定部分において前記第一フックに接続し、前記第二方向において前記第一接近方向とは反対の第一離隔方向に前記第一特定部分から突出する第一レバーが設けられ、前記第二調整部材には、前記第二方向に貫通する第二貫通孔が設けられ、前記第二フックは、前記第二貫通孔の周縁の一部である第二特定部分に配置され、前記第二調整部材には、前記第二調整部材のうち前記第二特定部分において前記第二フックに接続し、前記第二方向において前記第二接近方向とは反対の第二離隔方向に前記第二特定部分から突出する第二レバーが設けられてもよい。この場合、レバーが操作されることでフックが撓む。これにより、ユーザは第一支持部材、第二支持部材を第一調整部材、第二調整部材から容易に取り外すことができる。よって、プリンタは支持部材を連結板から容易に取り外すことに貢献する。
【０００９】
プリンタにおいて、前記第一調整部材は、前記第一離隔方向に突出し、且つ前記第二方向から見て前記第一貫通孔を囲む第一リブを有し、前記第一レバーの前記第一離隔方向の端は、前記第一リブの前記第一離隔方向の端よりも前記第一離隔方向に位置せず、前記第二調整部材は、前記第二離隔方向に突出し、且つ前記第二方向から見て前記第二貫通孔を囲む第二リブを有し、前記第二レバーの前記第二離隔方向の端は、前記第二リブの前記第二離隔方向の端よりも前記第二離隔方向に位置しなくてもよい。この場合、ユーザの意図せずレバーが操作されることが抑制される。よって、プリンタはユーザの意図せず第一支持部材、第二支持部材が第一調整部材、第二調整部材から外れることを抑制することに貢献する。
【００１０】
プリンタにおいて、前記第一フックは、前記第二方向において前記第一接近方向に延びる第一延出部と、前記第一延出部の前記第一接近方向の端から前記第二方向と交差する突出方向に突出する第一爪部とを有し、前記第一爪部は、前記第二方向のうち前記第一離隔方向を向き、且つ前記第二方向と直交するように延びる第一係合面Ａを含み、前記第一支持板は、前記第一Ａ面および前記第一Ｂ面のそれぞれのうち前記第一支持孔の周囲に設けられ、前記第二方向と直交するように延びる一対の第一係合面Ｂを含み、前記第一Ａ姿勢で前記第一支持部材が前記第一調整部材に装着される状態では、前記第一係合面Ａと前記第一Ａ面の前記第一係合面Ｂとが互いに係合し、前記第一Ｂ姿勢で前記第一支持部材が前記第一調整部材に装着される状態では、前記第一係合面Ａと前記第一Ｂ面の前記第一係合面Ｂとが互いに係合し、前記第二フックは、前記第二方向において前記第二接近方向に延びる第二延出部と、前記第二延出部の前記第二接近方向の端から前記突出方向に突出する第二爪部とを有し、前記第二爪部は、前記第二方向のうち前記第二離隔方向を向き、且つ前記第二方向と直交するように延びる第二係合面Ａを含み、前記第二支持板は、前記第二Ａ面および前記第二Ｂ面のそれぞれのうち前記第二支持孔の周囲に設けられ、前記第二方向と直交するように延びる一対の第二係合面Ｂを含み、前記第二Ａ姿勢で前記第二支持部材が前記第二調整部材に装着される状態では、前記第二係合面Ａと前記第二Ａ面の前記第二係合面Ｂとが互いに係合し、前記第二Ｂ姿勢で前記第二支持部材が前記第二調整部材に装着される状態では、前記第二係合面Ａと前記第二Ｂ面の前記第二係合面Ｂとが互いに係合してもよい。この場合、レバーが操作されることなく第一支持部材が第一調整部材から取り外されようとしても、第一係合面Ａと第一係合面Ｂとが互いに係合するので、第一支持部材が第一調整部材から取り外されることが規制される。レバーが操作されることなく第二支持部材が第二調整部材から取り外されようとしても、第二係合面Ａと第二係合面Ｂとが互いに係合するので、第二支持部材が第二調整部材から取り外されることが規制される。よって、プリンタはユーザの意図せず第一支持部材、第二支持部材が第一調整部材、第二調整部材から外れることを抑制することに貢献する。
（【００１１】以降は省略されています）
