公開番号2025058680
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168769
出願日2023-09-28
発明の名称木製軸材及び木製軸材の接合構造
出願人大建工業株式会社
代理人弁理士法人前田特許事務所
主分類B27M 3/00 20060101AFI20250402BHJP(木材または類似の材料の加工または保存;釘打ち機またはステープル打ち機一般)
要約【課題】外観及び曲げ強度のばらつきが小さく歩留まりのよい木製軸材及びその接合構造を提供する。

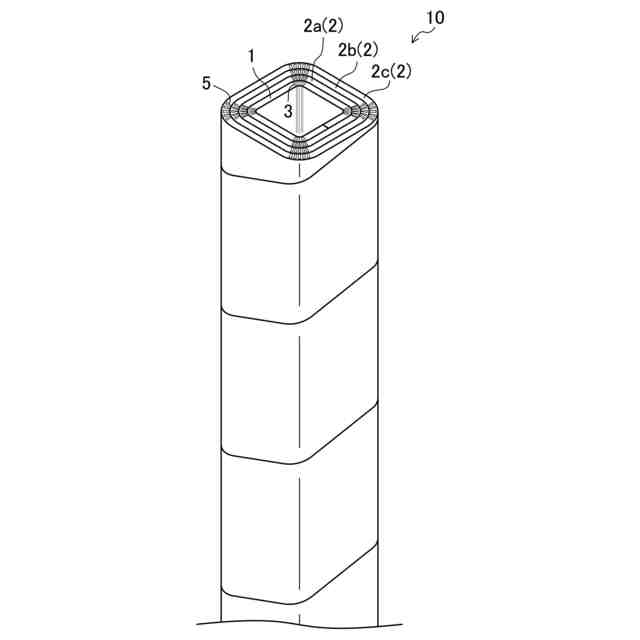

【解決手段】断面矩形状の木製軸材10は、矩形筒状に折り曲げられた中密度繊維板からなる芯材1と、該芯材1の周囲に設けられる矩形筒状に折り曲げられた中密度繊維板からなる少なくとも1つの補強材2とを備える。
【選択図】図1
特許請求の範囲【請求項１】
断面矩形状の木製軸材であって、

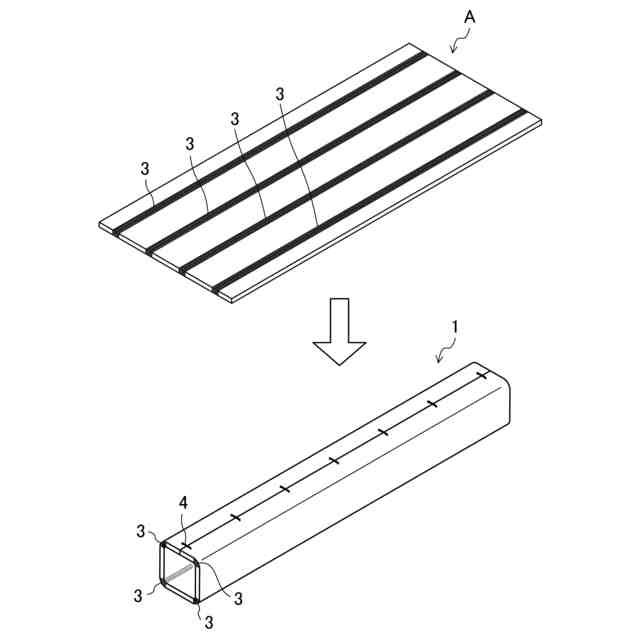

矩形筒状に折り曲げられた中密度繊維板からなる芯材と、
上記芯材の周囲に該芯材を取り囲むように設けられる矩形筒状に折り曲げられた中密度繊維板からなる少なくとも１つの補強材とを備える
ことを特徴とする木製軸材。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の木製軸材において、

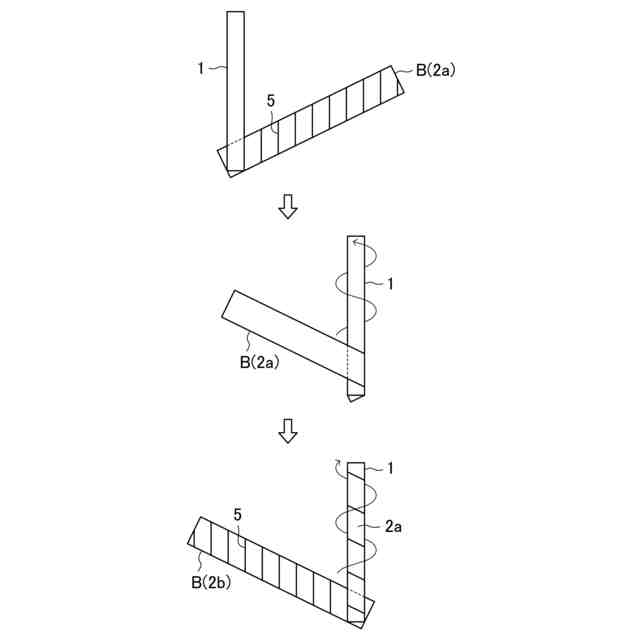

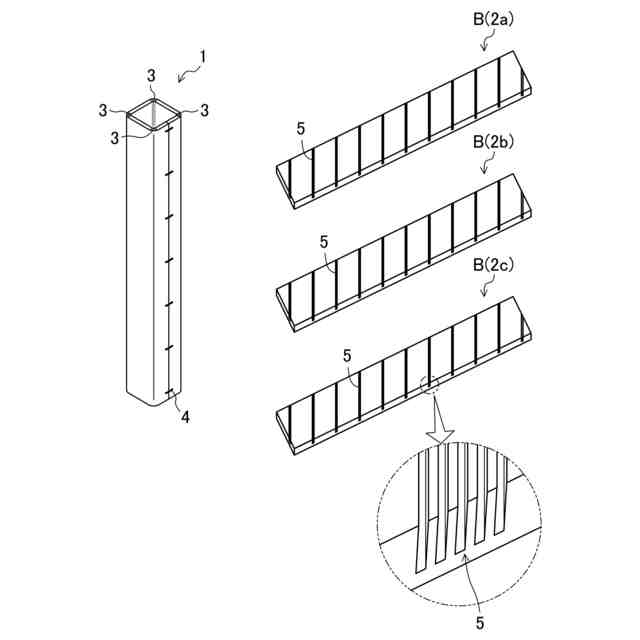

上記補強材は、上記芯材の外周面又は上記芯材の周囲に設けられた上記補強材の外周面に、帯板状の中密度繊維板を折り曲げながら螺旋状に巻き付けたものである
ことを特徴とする木製軸材。
【請求項３】
請求項２に記載の木製軸材において、
上記補強材は、上記芯材の周囲に複数設けられ、
上記複数の補強材の少なくとも１つは、上記帯板状の中密度繊維板を右ねじ方向に巻き付けた右巻材であり、残りの上記補強材は、上記帯板状の中密度繊維板を左ねじ方向に巻き付けた左巻材である
ことを特徴とする木製軸材。
【請求項４】
請求項３に記載の木製軸材において、
上記右巻材と上記左巻材とは、上記芯材の周囲に交互に設けられている
ことを特徴とする木製軸材。
【請求項５】

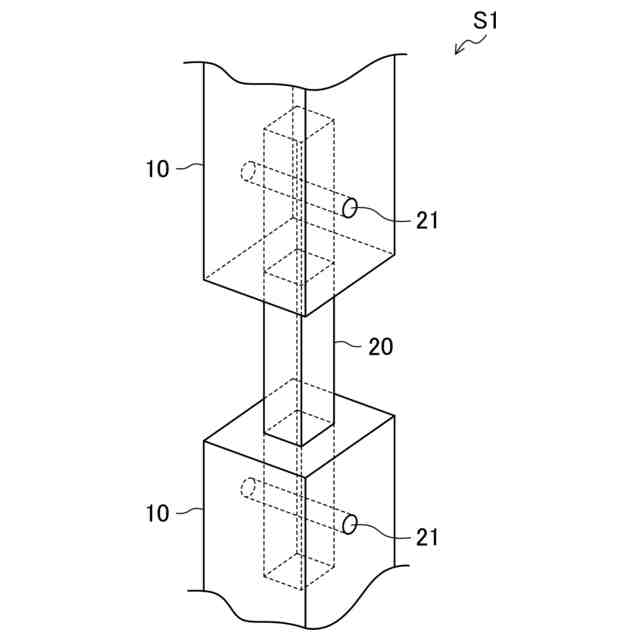

２本の木製軸材を長さ方向に接合する木製軸材の接合構造であって、
上記２本の木製軸材は、請求項１～４のいずれか１つに記載の木製軸材であり、
上記２本の木製軸材の接合部分の上記芯材内には、該２本の木製軸材に跨がるように断面矩形状の接合部材が設けられ、
上記２本の木製軸材の接合部分には、該接合部分に上記接合部材を連結するための連結ピンが挿入されるピン穴がそれぞれ形成され、
上記２本の木製軸材は、該２本の木製軸材の接合部分の上記芯材内に設けられた上記接合部材を上記ピン穴に挿入された上記連結ピンで上記２本の木製軸材にそれぞれ連結することによって接合されている
ことを特徴とする木製軸材の接合構造。
【請求項６】

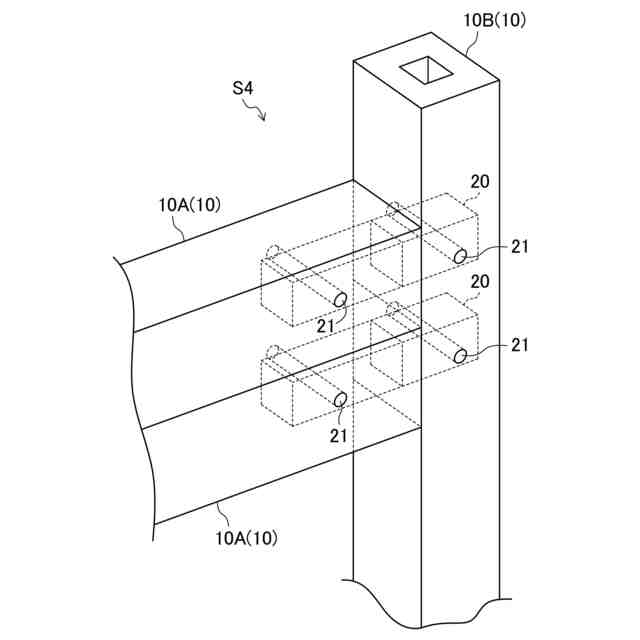

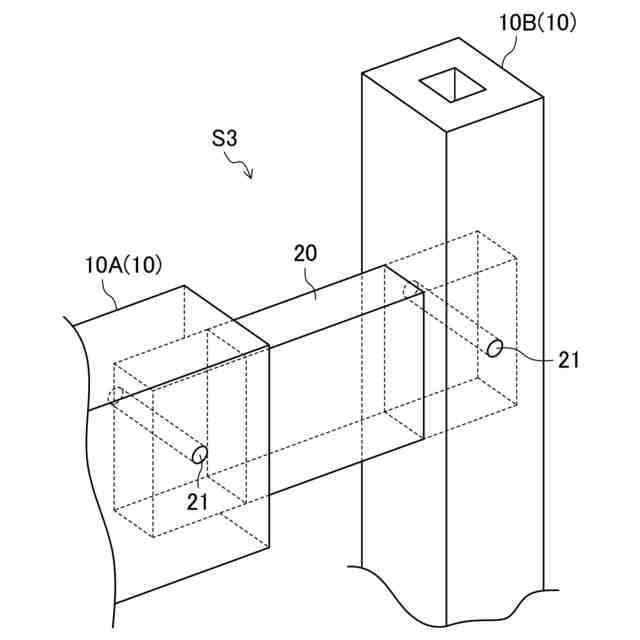

第１木製軸材の木口面が第２木製軸材の側面に当接するように上記第１及び第２木製軸材を接合する木製軸材の接合構造であって、
上記第１及び第２木製軸材は、請求項１～４のいずれか１つに記載の木製軸材によって構成され、
上記第２木製軸材の上記第１木製軸材の木口面が当接する部分には、上記第１木製軸材の芯材の内側の空洞を上記第２木製軸材の上記芯材の内側の空洞まで延長する断面矩形状の孔が形成され、
上記第１及び第２木製軸材の接合部分には、上記第１木製軸材の上記芯材内から上記孔を介して上記第２木製軸材の上記芯材内まで延びるように断面矩形状の接合部材が設けられ、
上記第１及び第２木製軸材の接合部分には、該接合部分に上記接合部材を連結するための連結ピンが挿入されるピン穴がそれぞれ形成され、
上記第１及び第２木製軸材は、該第１及び第２木製軸材の接合部分の上記芯材内に設けられた上記接合部材を上記ピン穴に挿入された上記連結ピンで上記第１及び第２木製軸材にそれぞれ連結することによって接合されている
ことを特徴とする木製軸材の接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木製軸材及び木製軸材の接合構造に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、木造建築の柱や梁等の軸材には、丸太から切り出した製材や、断面寸法の小さな木材（ラミナ）を積層して接着剤で一体化した集成材を加工したものが用いられている（例えば、下記の特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１６３６５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、製材や集成材を軸材として用いる場合、周りの端材を廃棄するため、６割程度の歩留まりとなり、歩留まりが悪いという問題がある。また、割れ、反り、節、傷等がある丸太を用いることができず、木質材料の有効活用ができないという問題がある。さらに、製材や集成材は、木目によって外観にばらつきが生じ、また、繊維方向を有するため、曲げ強度にばらつきが生じるという問題もあった。
【０００５】
本発明は、かかる点に鑑みてなされたものであり、その目的は、外観及び曲げ強度のばらつきが小さく歩留まりのよい木製軸材及びその接合構造を提供することにある。
【課題を解決するための手段】
【０００６】
上記の目的を達成するために、この発明では、中密度繊維板を用いて木製軸材を構成することとした。
【０００７】
具体的には、第１の発明は、断面矩形状の木製軸材であって、矩形筒状に折り曲げられた中密度繊維板からなる芯材と、上記芯材の周囲に該芯材を取り囲むように設けられる矩形筒状に折り曲げられた中密度繊維板からなる少なくとも１つの補強材とを備えることを特徴とするものである。
【０００８】
ここで、「矩形」には、角が丸まった角丸矩形も含まれる。
【０００９】
第１の発明では、木製軸材を、矩形筒状に折り曲げられた中密度繊維板からなる芯材と該芯材を取り囲む中密度繊維板からなる少なくとも１つの補強材とで構成することとしている。つまり、木製軸材を中密度繊維板で構成することとしている。中密度繊維板は、割れ、反り、節、傷等がある木材や廃棄物の木材も原料とすることができる。また、中密度繊維板は、製材や集成材のように、木目による外観のばらつきが生じることがなく、繊維方向を有しないため、曲げ強度のばらつきも生じ難く曲げ強度はほぼ均一である。したがって、第１の発明によれば、外観及び曲げ強度のばらつきが小さく歩留まりのよい木製軸材を提供することができる。
【００１０】
ところで、木製軸材を中密度繊維板で構成するにあたり、中密度繊維板と同様の製造方法で、板状体ではなく柱状体を形成して木製軸材とすることも考えられる。
（【００１１】以降は省略されています）
