公開番号2025057144
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023166825
出願日2023-09-28
発明の名称軒天パネルの取付構造、軒天パネルの取付方法および簡易屋外構造物
出願人YKK AP株式会社
代理人弁理士法人樹之下知的財産事務所
主分類E04H 6/02 20060101AFI20250402BHJP(建築物)
要約【課題】リフォーム時の軒天パネル設置用の補強材を梁に固定する作業性を向上でき、屋根材の配置角度に施工誤差がある場合でも軒天パネルを施工できる軒天パネルの取付構造、軒天パネルの取付方法、簡易屋外構造物を提供すること。

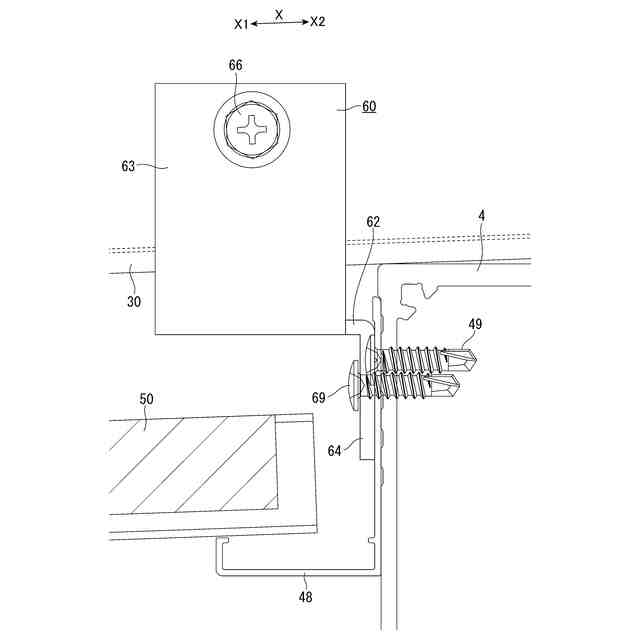

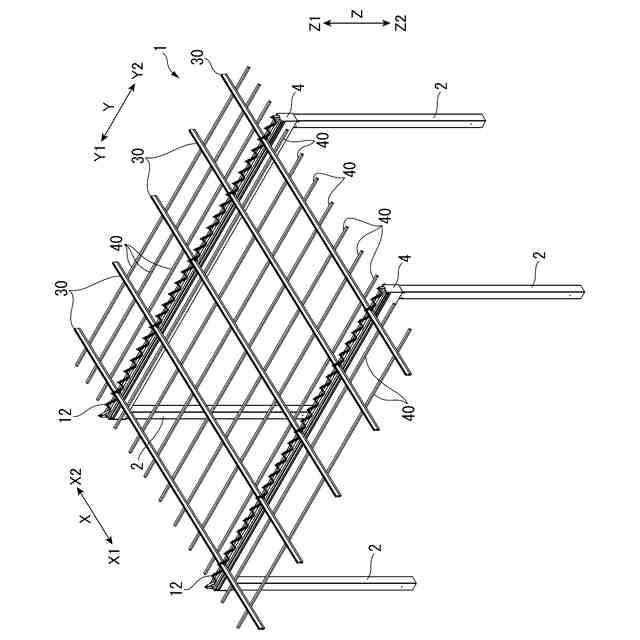

【解決手段】本発明は、複数の柱2と、梁4と、屋根材14とを有する既設の簡易屋外構造物への軒天パネル50の取付構造であり、補強材30と、下地材40と、軒天パネル50とを備える。補強材30は、梁4に補強材固定部品60で固定する。下地材40は、補強材30に直交配置して補強材30の下面に固定する。軒天パネル50は、下地材40の下面に取り付ける。補強材固定部品60は、連結部と、補強材30の各側面に沿った一対の延出面部と、梁4の側面に沿った梁固定面部とを有する。補強材30は、補強材固定部品60の延出面部に揺動自在に取り付けられ、補強材固定部品60は、梁固定面部で梁4の側面に固定される。
【選択図】図5
特許請求の範囲【請求項１】
複数の柱と、
前記柱に掛け渡される梁と、
前記梁の長手方向に直交する方向に延びる山形形状を有する折板で構成されて前記梁の上部に配置された屋根材と、を有する既設の簡易屋外構造物への軒天パネルの取付構造であって、
前記屋根材と前記梁との間に前記梁の長手方向に直交して配置され、前記梁に補強材固定部品で固定される補強材と、
前記補強材の長手方向に直交して配置され、前記補強材の下面に固定される下地材と、
前記下地材の下面に取り付けられた軒天パネルと、を備え、

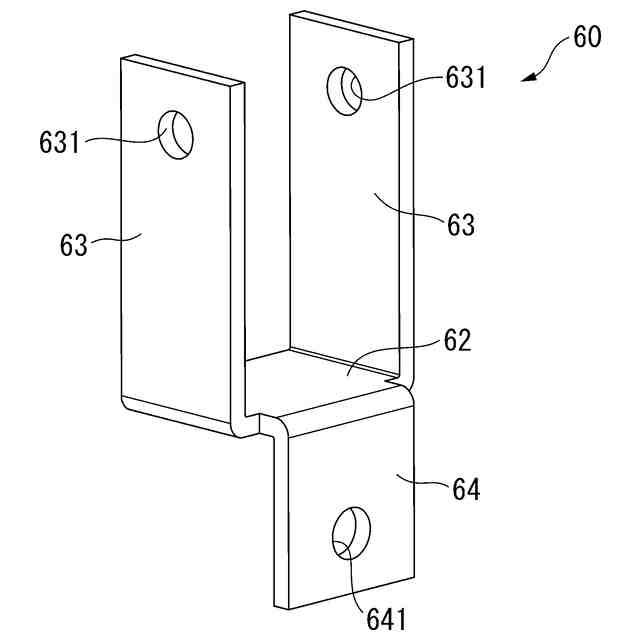

前記補強材固定部品は、
連結部と、
前記連結部から前記補強材の各側面に沿って延出された一対の延出面部と、
前記連結部から前記梁の側面に沿って延びる梁固定面部と、を有し、

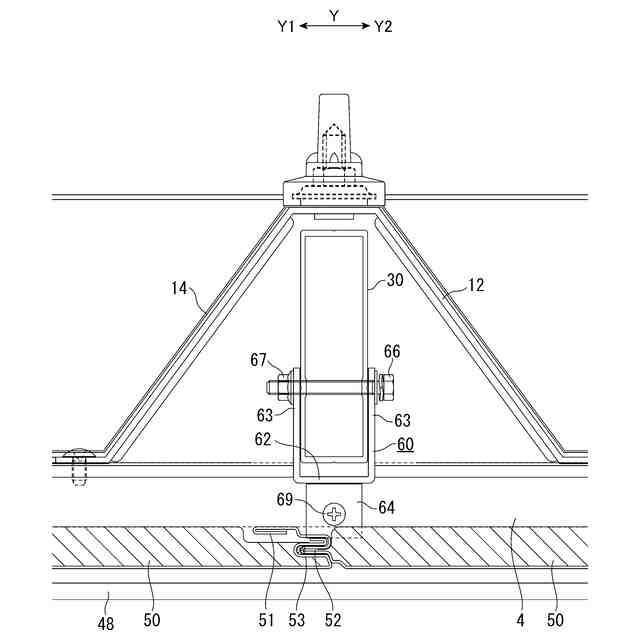

前記補強材は、前記一対の延出面部および前記補強材を貫通するボルトおよびこのボルトに螺合するナットにより、前記延出面部に揺動自在に取り付けられ、
前記補強材固定部品は、前記梁固定面部で前記梁の側面に固定されている
ことを特徴とする軒天パネルの取付構造。
続きを表示（約 2,400 文字）【請求項２】
請求項１に記載の軒天パネルの取付構造において、
前記屋根材は、前記山形形状の端面が露出する一端側が水上側、他端側が水下側となるように傾斜配置され、
前記補強材固定部品の前記梁固定面部は、前記各梁の水下側または水上側の一方の側面にそれぞれ固定されている
ことを特徴とする軒天パネルの取付構造。
【請求項３】
既設の簡易屋外構造物に軒天パネルを設置する軒天パネルの取付方法であって、
既設の簡易屋外構造物は、複数の柱と、前記柱に架け渡される梁と、前記梁の長手方向に直交する方向に延びる山形形状を有する折板で構成された屋根材とを有し、
前記屋根材と前記梁との間に補強材を配置する工程と、
前記補強材と直交する方向に下地材を配置する工程と、
前記下地材を前記補強材に固定する工程、および、前記補強材を前記梁に固定する工程の実行後に、前記下地材に前記軒天パネルを取り付ける工程と、を有し、
前記補強材を前記梁に固定する工程は、連結部と、前記連結部から前記補強材の各側面に沿って延出された一対の延出面部と、前記連結部から前記梁の側面に沿って延びる梁固定面部と、を備える補強材固定部品を用い、前記一対の延出面部および前記補強材を貫通するボルトおよびこのボルトに螺合するナットにより、前記補強材を前記延出面部に揺動自在に取り付けた後に、前記梁固定面部を前記梁の側面に固定する
ことを特徴とする軒天パネルの取付方法。
【請求項４】
請求項３に記載の軒天パネルの取付方法において、

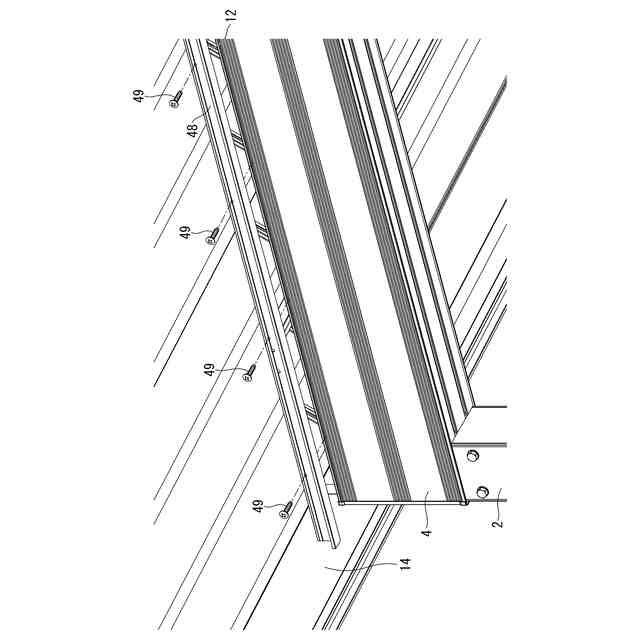

既設の簡易屋外構造物は、前記屋根材の周囲に配置された鼻隠し材を有し、
前記屋根材と前記梁との間に前記補強材を配置する工程は、前記鼻隠し材のうち、前記折板の前記山形形状の２つの端面の一方を塞ぐ鼻隠し材を取り外して開口された箇所から、前記補強材を前記屋根材と前記梁との間に挿入する
ことを特徴とする軒天パネルの取付方法。
【請求項５】
請求項３に記載の軒天パネルの取付方法において、
前記屋根材と前記梁との間に前記補強材を配置する工程の実行後に、前記下地材の少なくとも１本を前記補強材に直交する方向に固定する工程を実行し、
その後、前記補強材を前記梁に固定する工程を実行する
ことを特徴とする軒天パネルの取付方法。
【請求項６】
既設の簡易屋外構造物に軒天パネルを設置する軒天パネルの取付方法であって、
既設の簡易屋外構造物は、複数の柱と、前記柱に架け渡される梁と、前記梁の上部に配置された折板で構成された屋根材とを有し、
前記屋根材と前記梁との間に補強材を配置する工程と、
連結部と、前記連結部から前記補強材の各側面に沿って延出された一対の延出面部と、前記連結部から前記梁の側面に沿って延びる梁固定面部と、を備える補強材固定部品の前記一対の延出面部および前記補強材を貫通するボルトおよびこのボルトに螺合するナットにより、前記補強材を前記延出面部に揺動自在に取り付ける工程と、
前記補強材の下面に、前記補強材と直交する方向に下地材を固定する工程と、
前記補強材固定部品の前記梁固定面部を前記梁の側面に固定する工程と、
前記下地材の下面に前記軒天パネルを取り付ける工程と、
を有することを特徴とする軒天パネルの取付方法。
【請求項７】
既設の簡易屋外構造物に軒天パネルを設置する軒天パネルの取付方法であって、
既設の簡易屋外構造物は、複数の柱と、前記柱に架け渡される梁と、前記梁の上部に配置された折板で構成された屋根材とを有し、
前記梁は、少なくとも２本設けられ、
前記屋根材と一方の前記梁との間に第１分割補強材を配置し、前記屋根材と他方の前記梁との間に第２分割補強材を配置し、前記第１分割補強材および前記第２分割補強材を連結補強材にそれぞれ固定して補強材を構成する工程と、
連結部と、前記連結部から前記補強材の各側面に沿って延出された一対の延出面部と、前記連結部から前記梁の側面に沿って延びる梁固定面部と、を備える補強材固定部品の前記一対の延出面部および前記補強材を貫通するボルトおよびこのボルトに螺合するナットにより、前記補強材を前記延出面部に揺動自在に取り付ける工程と、
前記補強材の下面に、前記補強材と直交する方向に下地材を固定する工程と、
前記補強材固定部品の前記梁固定面部を前記梁の側面に固定する工程と、
前記下地材の下面に前記軒天パネルを取り付ける工程と、
を有することを特徴とする軒天パネルの取付方法。
【請求項８】
複数の柱と、
前記柱に掛け渡される梁と、
前記梁の長手方向に直交する方向に延びる山形形状を有する折板で構成されて前記梁の上部に配置された屋根材と、
前記屋根材と前記梁との間に前記梁の長手方向に直交して配置され、前記梁に補強材固定部品で固定される補強材と、
前記補強材の長手方向に直交して配置され、前記補強材の下面に固定される下地材と、
前記下地材の下面に取り付けられた軒天パネルと、を備え、
前記補強材固定部品は、
連結部と、
前記連結部から前記補強材の各側面に沿って延出された一対の延出面部と、
前記連結部から前記梁の側面に沿って延びる梁固定面部と、を有し、
前記補強材は、前記一対の延出面部および前記補強材を貫通するボルトおよびこのボルトに螺合するナットにより、前記延出面部に揺動自在に取り付けられ、
前記補強材固定部品は、前記梁固定面部で前記梁の側面に固定されている
ことを特徴とする簡易屋外構造物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カーポート等の既設の簡易屋外構造物に設けられる軒天パネルの取付構造、軒天パネルの取付方法および簡易屋外構造物に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
カーポートや物置等の簡易屋外構造物では、屋根を見上げた際の意匠の向上や、屋根材の結露水の滴下を防止するために、既設の簡易屋外構造物に後付けで軒天パネル（天井パネル）を設ける場合がある。
例えば、特許文献１の段落００４２から段落００４９、図７および図８には、既設のカーポートに後付けで天井パネルを設置する構造が開示されている。すなわち、構造補強材を３つの補強材に分割し、第１の基端補強材および第２の基端補強材を、２つの梁部材にＬ字金具を用いて固定した後、中間構造補強材を各基端補強材に連結固定し、その後、補強構造材の下面に複数の下地材を固定し、下地材に一体に形成したパネル保持部に天井パネルを挿入保持していた。
【先行技術文献】
【特許文献】
【０００３】
特許第６６８３５２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の後付け方法では、各基端補強材を各梁にＬ字金具で固定しているため、例えば、柱や梁の施工誤差等により屋根材の配置角度（水勾配）が基準の角度と異なる場合に、Ｌ字金具で梁に固定された基端補強材と屋根材の各配置角度が異なるため、Ｌ字金具が追従できずに変形したり、中間構造補強材を各基端補強材に連結固定することが難しくなるという課題がある。
また、特許文献１の図２および図３に示す構造は、段落００４１に記載されたように、そもそも後付け施工への適用は想定されていない。さらに、この構造では、構造補強材の両側面に補強材用のＬ字金具をねじ止めし、梁部材の側面に２つの梁部材用のＬ字金具をねじ止めしておき、梁部材の上面に構造補強材を載置し、補強材用および梁部材用の各Ｌ字金具同士をボルト、ナットで連結している。構造補強材の側面にＬ字金具をねじ止めするには、電動ドライバーが用いられるため、屋根材と梁との間に構造補強材を配置した後ではＬ字金具を取り付けることができない。一方、Ｌ字金具を取り付けた構造補強材を、屋根材と梁との間に配置した場合は、屋根材の配置角度が基準の角度と異なる場合に、梁部材用のＬ字金具が屋根材の配置角度に追従できずに変形したり、補強材用のＬ字金具と梁部材用のＬ字金具とを連結固定することが難しくなるという課題がある。
したがって、リフォームにより軒天パネルを設置する場合に、補強材を梁に固定する作業性を向上でき、かつ、屋根材の配置角度に施工誤差がある場合でも軒天パネルを確実に施工できる軒天パネルの取付構造および取付方法や、軒天パネルが取り付けられた簡易屋外構造物が求められている。
【０００５】
本発明の目的は、リフォームにより軒天パネルを設置する際の補強材を梁に固定する作業性を向上でき、かつ、屋根材の配置角度に施工誤差がある場合でも軒天パネルを確実に施工できる軒天パネルの取付構造、軒天パネルの取付方法および簡易屋外構造物を提供することにある。
【課題を解決するための手段】
【０００６】
本発明は、複数の柱と、前記柱に掛け渡される梁と、前記梁の長手方向に直交する方向に延びる山形形状を有する折板で構成されて前記梁の上部に配置された屋根材と、を有する既設の簡易屋外構造物への軒天パネルの取付構造であって、前記屋根材と前記梁との間に前記梁の長手方向に直交して配置され、前記梁に補強材固定部品で固定される補強材と、前記補強材の長手方向に直交して配置され、前記補強材の下面に固定される下地材と、前記下地材の下面に取り付けられた軒天パネルと、を備え、前記補強材固定部品は、連結部と、前記連結部から前記補強材の各側面に沿って延出された一対の延出面部と、前記連結部から前記梁の側面に沿って延びる梁固定面部と、を有し、前記補強材は、前記一対の延出面部および前記補強材を貫通するボルトおよびこのボルトに螺合するナットにより、前記延出面部に揺動自在に取り付けられ、前記補強材固定部品は、前記梁固定面部で前記梁の側面に固定されていることを特徴とする。
【０００７】
本発明は、既設の簡易屋外構造物に軒天パネルを設置する軒天パネルの取付方法であって、既設の簡易屋外構造物は、複数の柱と、前記柱に架け渡される梁と、前記梁の長手方向に直交する方向に延びる山形形状を有する折板で構成された屋根材とを有し、前記屋根材と前記梁との間に補強材を配置する工程と、前記補強材と直交する方向に下地材を配置する工程と、前記下地材を前記補強材に固定する工程、および、前記補強材を前記梁に固定する工程の実行後に、前記下地材に前記軒天パネルを取り付ける工程と、を有し、前記補強材を前記梁に固定する工程は、連結部と、前記連結部から前記補強材の各側面に沿って延出された一対の延出面部と、前記連結部から前記梁の側面に沿って延びる梁固定面部と、を備える補強材固定部品を用い、前記一対の延出面部および前記補強材を貫通するボルトおよびこのボルトに螺合するナットにより、前記補強材を前記延出面部に揺動自在に取り付けた後に、前記梁固定面部を前記梁の側面に固定することを特徴とする。
【０００８】
本発明は、既設の簡易屋外構造物に軒天パネルを設置する軒天パネルの取付方法であって、既設の簡易屋外構造物は、複数の柱と、前記柱に架け渡される梁と、前記梁の上部に配置された折板で構成された屋根材とを有し、前記屋根材と前記梁との間に補強材を配置する工程と、連結部と、前記連結部から前記補強材の各側面に沿って延出された一対の延出面部と、前記連結部から前記梁の側面に沿って延びる梁固定面部と、を備える補強材固定部品の前記一対の延出面部および前記補強材を貫通するボルトおよびこのボルトに螺合するナットにより、前記補強材を前記延出面部に揺動自在に取り付ける工程と、前記補強材の下面に、前記補強材と直交する方向に下地材を固定する工程と、前記補強材固定部品の前記梁固定面部を前記梁の側面に固定する工程と、前記下地材の下面に前記軒天パネルを取り付ける工程と、を有することを特徴とする。
【０００９】
本発明は、既設の簡易屋外構造物に軒天パネルを設置する軒天パネルの取付方法であって、既設の簡易屋外構造物は、複数の柱と、前記柱に架け渡される梁と、前記梁の上部に配置された折板で構成された屋根材とを有し、前記梁は、少なくとも２本設けられ、前記屋根材と一方の前記梁との間に第１分割補強材を配置し、前記屋根材と他方の前記梁との間に第２分割補強材を配置し、前記第１分割補強材および前記第２分割補強材を連結補強材にそれぞれ固定して補強材を構成する工程と、連結部と、前記連結部から前記補強材の各側面に沿って延出された一対の延出面部と、前記連結部から前記梁の側面に沿って延びる梁固定面部と、を備える補強材固定部品の前記一対の延出面部および前記補強材を貫通するボルトおよびこのボルトに螺合するナットにより、前記補強材を前記延出面部に揺動自在に取り付ける工程と、前記補強材の下面に、前記補強材と直交する方向に下地材を固定する工程と、前記補強材固定部品の前記梁固定面部を前記梁の側面に固定する工程と、前記下地材の下面に前記軒天パネルを取り付ける工程と、を有することを特徴とする。
【００１０】
本発明の簡易屋外構造物は、複数の柱と、前記柱に掛け渡される梁と、前記梁の長手方向に直交する方向に延びる山形形状を有する折板で構成されて前記梁の上部に配置された屋根材と、前記屋根材と前記梁との間に前記梁の長手方向に直交して配置され、前記梁に補強材固定部品で固定される補強材と、前記補強材の長手方向に直交して配置され、前記補強材の下面に固定される下地材と、前記下地材の下面に取り付けられた軒天パネルと、を備え、前記補強材固定部品は、連結部と、前記連結部から前記補強材の各側面に沿って延出された一対の延出面部と、前記連結部から前記梁の側面に沿って延びる梁固定面部と、を有し、前記補強材は、前記一対の延出面部および前記補強材を貫通するボルトおよびこのボルトに螺合するナットにより、前記延出面部に揺動自在に取り付けられ、前記補強材固定部品は、前記梁固定面部で前記梁の側面に固定されていることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
