公開番号2025054515
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023163585
出願日2023-09-26
発明の名称電子機器、制御方法、プログラム、および記憶媒体
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 48/20 20090101AFI20250331BHJP(電気通信技術)
要約【課題】ユーザが電子機器をより良い通信環境のAPと接続させやすくするための技術を提供すること。
【解決手段】電子機器は、接続中のアクセスポイント(AP)から接続先の変更を要求する接続先の変更要求を受信したことに基づいて接続先のAPを変更するように制御する通信制御手段と、周辺のAPから受信した無線信号に基づいて周辺のAPのサービスセット識別子(SSID)を検出する検出手段と、接続先のAPを設定する際に、検出手段によってSSIDが同一である複数のAPを検出したことを含む所定の条件を満たす場合に、複数のAPのうちの何れに接続するかをユーザが指定するための第1の選択肢と、複数のAPのうちの何れに接続するかを通信制御手段が切り替え可能にするための第2の選択肢と、を選択するための選択画面を表示するように制御する表示制御手段と、を備え、表示制御手段は、選択画面において、第2の選択肢の選択を促す所定の表示を行う。
【選択図】図7B
特許請求の範囲【請求項１】
接続中のアクセスポイント（ＡＰ）から接続先の変更を要求する接続先の変更要求を受信したことに基づいて接続先のＡＰを変更するように制御する通信制御手段と、
周辺のＡＰから受信した無線信号に基づいて周辺のＡＰのサービスセット識別子（ＳＳＩＤ）を検出する検出手段と、
接続先のＡＰを設定する際に、前記検出手段によってＳＳＩＤが同一である複数のＡＰを検出したことを含む所定の条件を満たす場合に、前記複数のＡＰのうちの何れに接続するかをユーザが指定するための第１の選択肢と、前記複数のＡＰのうちの何れに接続するかを前記通信制御手段が切り替え可能にするための第２の選択肢と、を選択するための選択画面を表示するように制御する表示制御手段と、
を備え、
前記表示制御手段は、前記選択画面において、前記第２の選択肢の選択を促す所定の表示を行うことを特徴とする電子機器。
続きを表示（約 2,000 文字）【請求項２】
前記検出手段は、周辺のＡＰから受信した無線信号に基づいて周辺のＡＰが前記接続先の変更要求の送信が可能であるか否かを更に検出し、
前記表示制御手段は、接続先のＡＰを設定する際に、前記検出手段によって前記接続先の変更要求の送信が可能なＡＰを検出した場合に前記所定の表示を行い、前記接続先の変更要求の送信が可能なＡＰを検出しなかった場合には前記所定の表示を行わないように制御することを特徴とする請求項１に記載の電子機器。
【請求項３】
前記表示制御手段は、接続先のＡＰを設定する際に、接続先のＡＰのＳＳＩＤの選択を受け付け、
前記表示制御手段は、接続先のＡＰとしてＳＳＩＤが同一である複数のＡＰが選択された場合に前記所定の表示を行い、接続先のＡＰとしてＳＳＩＤが同一である複数のＡＰが選択されなかった場合には前記所定の表示を行わないことを特徴とする請求項１に記載の電子機器。
【請求項４】
前記検出手段は、周辺のＡＰから受信した無線信号に基づいて周辺のＡＰが前記接続先の変更要求の送信が可能であるか否かを更に検出し、
前記表示制御手段は、接続先のＡＰを設定する際に、接続先のＡＰとしてＳＳＩＤが同一である複数のＡＰが選択された場合であって、当該複数のＡＰの少なくともいずれかが前記接続先の変更要求を送信可能なＡＰであった場合に前記所定の表示を行い、当該複数のＡＰのいずれもが前記接続先の変更要求を送信可能なＡＰでない場合に前記の表示を行わないように制御することを特徴とする請求項３に記載の電子機器。
【請求項５】
前記通信制御手段によって接続先を変更する機能を有効とするかを設定する設定手段を更に有し、
前記所定の条件は、前記設定手段で前記機能が有効に設定されていることを含むことを特徴とする請求項１に記載の電子機器。
【請求項６】
前記検出手段は、周辺のＡＰから受信した無線信号に基づいて周辺のＡＰが前記接続先の変更要求の送信が可能であるか否かを更に検出し、
前記表示制御手段は、接続先のＡＰを設定する際に、前記検出手段によってＳＳＩＤが同一である複数のＡＰが検出され、前記複数のＡＰの少なくとも何れかが前記接続先の変更要求を送信可能なＡＰであり、前記設定手段で前記機能が無効に設定されている場合に、前記選択画面において前記第２の選択肢が選択されることを抑制する表示を行うように制御することを特徴とする請求項５に記載の電子機器。
【請求項７】
前記表示制御手段は、接続先のＡＰを設定する際に、前記検出手段によってＳＳＩＤが同一である複数のＡＰが検出され、前記複数のＡＰの少なくとも何れかが前記接続先の変更要求を送信可能なＡＰであり、前記設定手段で前記機能が無効に設定されている場合に、前記機能を有効に設定することを促す表示を行うように制御することを特徴とする請求項５に記載の電子機器。
【請求項８】
前記選択画面において前記第１の選択肢が選択された場合、前記表示制御手段は前記複数のＡＰのうち１つに対応する識別子の指定を受け付け、前記設定手段は前記機能を無効に設定するように制御することを特徴とする請求項５に記載の電子機器。
【請求項９】
前記検出手段によって検出したＡＰのＳＳＩＤを含む情報を、前記電子機器と同じネットワーク上で通信可能な情報処理機器に送信する送信手段をさらに備え、
前記検出手段は、前記情報処理機器から周辺のＡＰのＳＳＩＤを検出するよう要求する測定要求を受信したことに応じて、周辺のＡＰから受信した無線信号に基づいて周辺のＡＰのＳＳＩＤを検出し、
前記情報処理機器は、
前記電子機器から受信した前記情報に基づいて、ＳＳＩＤが同一である複数のＡＰが存在すると判定した場合に、前記複数のＡＰのうちの何れに接続するかをユーザが指定するための第３の選択肢と、前記複数のＡＰのうちの何れに接続するかを前記通信制御手段が切り替え可能にするための第４の選択肢と、を選択するための第２の選択画面を表示するように制御する表示制御手段と、
前記第２の選択画面で選択された選択肢に対応する情報を前記電子機器に送信する第２の送信手段と、
を有し、
前記第２の選択画面は、前記第４の選択肢の選択を促す表示を含むことを特徴とする請求項５に記載の電子機器。
【請求項１０】
前記設定手段は、前記情報処理機器から前記第３の選択肢に対応する情報を受信した場合に、前記機能を無効に設定するように制御することを特徴とする請求項９に記載の電子機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線ＬＡＮでの接続が可能な電子機器、制御方法、プログラム、および記憶媒体に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

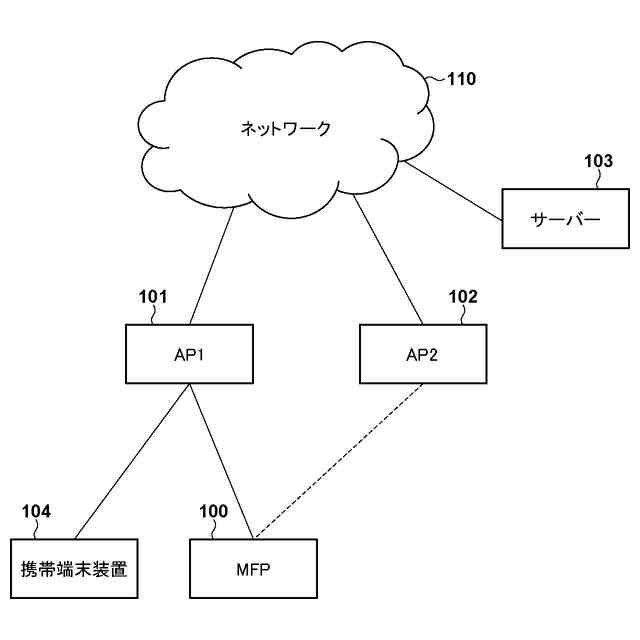

複数のＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）で構成されたＥＳＳ（ＥｘｔｅｎｄｅｄＳｅｒｖｉｃｅＳｅｔ）において、ＡＰとＳＴＡ（Ｓｔａｔｉｏｎ）が効率的にデータ交換するために接続先ＡＰを動的に切り替える技術がある。ＳＴＡが接続しているＡＰの混み具合や他のＡＰの空き具合、電波状況などを元に、接続先のＡＰを切り替えるべきと判定されると、接続中のＡＰはＳＴＡへ接続ＡＰ変更要求を送信する。ＳＴＡはＡＰ変更要求を受信した場合に要求に従って接続先ＡＰを切り替えることで適切なＡＰと接続することができる。
【０００３】
特許文献１には、ＡＰの機能を備えるルータから、接続中の無線子機に対して、接続先の変更を要求する処理として、次のことが開示されている。複数の無線子機と接続可能なモバイルルータ（ＭＲ１）は、無線子機端末がＩＥＥＥ８０２．１１ｖに対応しているか確認する。無線子機端末がＩＥＥＥ８０２．１１ｖに対応しているかどうかは、無線子機端末がＭＲ１に無線接続する際に送信するＡｓｓｏｃｉａｔｉｏｎＲｅｑｕｅｓｔフレームから判断する事が可能である。無線子機端末がＩＥＥＥ８０２．１１ｖに対応している場合、ＢＴＭ（ＢＳＳＴｒａｎｓｉｔｉｏｎＭａｎａｇｅｍｅｎｔ）Ｒｅｑｕｅｓｔフレームを該当する無線子機端末へ送信する。ＢＴＭＲｅｑｕｅｓｔフレームのＢＳＳＴｒａｎｓｉｔｉｏｎＣａｎｄｉｄａｔｅＬｉｓｔＥｎｔｒｉｅｓフィールドは、接続先として親機ルータＲＴ２のＢＳＳＩＤが指定されている。これにより無線子機端末の接続先切り替えが促され、無線子機端末は受信したＢＴＭＲｅｑｕｅｓｔフレームに従い、接続先をＭＲ１からＲＴ２へと切り替える。
【０００４】
また、特許文献２には、通信パラメータが異なるが相手機器に関する情報が同一である複数の接続情報が存在する場合に、相手機器の情報を繰り返して表示せず、１つの選択肢のみを表示する方法について開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１７５０６８号公報
特開２０１３－１６１２５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１には、ＡＰでＳＴＡがＩＥＥＥ８０２．１１ｖに対応していると判断した場合に、ＳＴＡの接続先を変更する処理について記載されているが、ＳＴＡ側の詳細な動作については言及されていない。例えば、ユーザによってはそもそもＩＥＥＥ８０２．１１ｖを使用した自動での接続先変更の仕様を知らない場合や、知ってはいるが自動で接続先を変更してほしくない場合が存在し得るが、このような場合の動作については記載されていない。
【０００７】
特許文献２には、通信パラメータが異なるが相手機器に関する情報が同一である複数の接続情報が存在する場合の画面表示方法について記載されているが、相手機器がＩＥＥＥ８０２．１１ｖに対応している場合の画面表示については言及されていない。
【０００８】
本発明は、ユーザが電子機器をより良い通信環境のＡＰと接続させやすくするための技術を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明に係る電子機器は、
接続中のアクセスポイント（ＡＰ）から接続先の変更を要求する接続先の変更要求を受信したことに基づいて接続先のＡＰを変更するように制御する通信制御手段と、
周辺のＡＰから受信した無線信号に基づいて周辺のＡＰのサービスセット識別子（ＳＳＩＤ）を検出する検出手段と、
接続先のＡＰを設定する際に、前記検出手段によってＳＳＩＤが同一である複数のＡＰを検出したことを含む所定の条件を満たす場合に、前記複数のＡＰのうちの何れに接続するかをユーザが指定するための第１の選択肢と、前記複数のＡＰのうちの何れに接続するかを前記通信制御手段が切り替え可能にするための第２の選択肢と、を選択するための選択画面を表示するように制御する表示制御手段と、
を備え、
前記表示制御手段は、前記選択画面において、前記第２の選択肢の選択を促す所定の表示を行うことを特徴とする。
【発明の効果】
【００１０】
本発明によれば、ユーザがより良い通信環境のＡＰと接続させやすくするための技術を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
