発明の名称培養システム
出願人キヤノン株式会社,キヤノンメディカルシステムズ株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類C12M 3/00 20060101AFI20250410BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】細胞の閉鎖状態での培養において、細胞の回収効率を高くすること。
【解決手段】本実施形態に係る培養システムは、供給部と、吐出部と、回収部と、筐体とを備える。前記供給部は、細胞の培養を行う培地を培養容器に供給する。前記吐出部は、前記培養容器に収容された前記細胞を剥離する液滴を吐出する。前記回収部は、前記培養容器内において剥離された前記細胞を回収する。前記筐体は、前記培養容器と前記供給部と前記吐出部と前記回収部とが設けられる。前記供給部を前記培地の液面と離した状態で、前記回収部を前記供給部より低くなるように傾斜させて、前記回収部により前記培地及び前記細胞を回収する。
【選択図】図4B
特許請求の範囲【請求項１】
細胞の培養を行う培地を培養容器に供給する供給部と、
前記培養容器に収容された前記細胞を剥離する液滴を吐出する吐出部と、
前記培養容器内において剥離された前記細胞を回収する回収部と、
前記培養容器と前記供給部と前記吐出部と前記回収部とが設けられる筐体と、
を備え、
前記供給部を前記培地の液面と離した状態で、前記回収部を前記供給部より低くなるように傾斜させて、前記回収部により前記培地及び前記細胞を回収する、
培養システム。
続きを表示（約 1,200 文字）【請求項２】
前記筐体内において、前記供給部と前記回収部とが対面方向に配置される、
請求項１に記載の培養システム。
【請求項３】
前記回収部により前記培地及び前記細胞が回収された後に、前記供給部によって、前記培地が前記培養容器に追加され、
更に、前記回収部によって、追加された前記培地が回収される、
請求項１に記載の培養システム。
【請求項４】
前記回収部を前記供給部より低くなるように前記筐体を傾斜させ、
前記筐体を傾斜させる角度は、１度以上６０度以下である、
請求項１に記載の培養システム。
【請求項５】
前記供給部を前記培地の液面と離した状態で、前記回収部を前記供給部より低くなるように前記筐体を傾斜させる傾斜機構、
を更に備える請求項４に記載の培養システム。
【請求項６】
前記供給部と前記吐出部と前記回収部と前記筐体とを有する培養装置、
を更に備え、
前記傾斜機構は、前記培養装置の下面に配置されたバルーン部材にエアーを供給することで、前記培養装置を傾斜させる、
請求項５に記載の培養システム。
【請求項７】
前記培養装置を収容し、前記供給ノズルに前記培地を供給する流路と、前記液滴を前記吐出部に供給する流路と、前記回収ノズルにより前記細胞を回収する流路と、前記エアーを前記バルーン部材に供給する流路とを有するカートリッジ、
を更に備える請求項６に記載の培養システム。
【請求項８】
前記供給部と前記吐出部と前記回収部と前記筐体とを有する培養装置と、
前記培養装置を収容し、前記供給部に前記培地を供給する流路と、前記液滴を前記吐出部に供給する流路と、前記回収部により前記培地及び前記細胞を回収する流路とを有するカートリッジと、
を更に備え、
前記傾斜機構は、前記カートリッジを傾斜させる、
請求項５に記載の培養システム。
【請求項９】
前記傾斜機構は、前記カートリッジの下面に配置されたバルーン部材にエアーを供給することで、前記培養装置を傾斜させる、
請求項８に記載の培養システム。
【請求項１０】
前記供給部と前記吐出部と前記回収部と前記筐体とを有する培養装置と、
前記培養装置を収容し、前記供給部に前記培地を供給する流路と、前記液滴を前記吐出部に供給する流路と、前記回収部により前記培地及び前記細胞を回収する流路とを有するカートリッジと、
前記カートリッジの前記培養装置が設けられた部分を収容するインキュベータと、
を更に備え、
前記傾斜機構は、前記カートリッジ及び前記インキュベータを傾斜させる、
請求項５に記載の培養システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書及び図面に開示の実施形態は、培養システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
細胞培養には開放系培養と閉鎖系培養との２種類がある。開放系培養は、通常、培養容器であるディッシュを用いて培養し、培地交換や継代などの作業を作業者がディッシュの蓋開けて行う一般的な培養方法である。開放系培養では、細胞が培養されている空間が基本的に開放状態であるため、作業者が細菌汚染する可能性が高く、ウィルスベクターなどを用いる場合は作業者の感染リスクが高いなど、安全性の面において問題がある。閉鎖系培養では、閉鎖系（密閉）の培養容器での培養が可能性であるが、培地交換や細胞剥離などの作業については開放状態で作業者が行うため、感染リスクがある。そのため、培地交換や細胞剥離についても閉鎖状態で行うことが可能な培養装置が求められる。また、培養容器内において剥離された細胞を回収する場合においても、閉鎖状態で行うことが求められる。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－７９５５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書及び図面に開示の実施形態が解決しようとする課題の一つは、細胞の閉鎖状態での培養において、細胞の回収効率を高くすることである。ただし、本明細書及び図面に開示の実施形態により解決される課題は上記課題に限られない。後述する実施形態に示す各構成による各効果に対応する課題を他の課題として位置づけることもできる。
【課題を解決するための手段】
【０００５】
本実施形態に係る培養システムは、供給部と、吐出部と、回収部と、筐体とを備える。前記供給部は、細胞の培養を行う培地を培養容器に供給する。前記吐出部は、前記培養容器に収容された前記細胞を剥離する液滴を吐出する。前記回収部は、前記培養容器内において剥離された前記細胞を回収する。前記筐体は、前記培養容器と前記供給部と前記吐出部と前記回収部とが設けられる。前記供給部を前記培地の液面と離した状態で、前記回収部を前記供給部より低くなるように傾斜させて、前記回収部により前記培地及び前記細胞を回収する。
【図面の簡単な説明】
【０００６】
図１は、本実施形態に係る培養システムに適用される培養装置の構成を示す斜視図である。
図２は、本実施形態に係る培養システムに適用される培養装置の構成を示す側断面図である。
図３は、本実施形態に係る培養システムに適用される培養装置の構成を示す側断面図である。
図４Ａは、本実施形態に係る培養システムに適用される培養装置の構成を示す側断面図であり、供給部（細胞播種及び培地交換用のチューブ）を培地の液面と離した状態を示す図である。
図４Ｂは、本実施形態に係る培養システムに適用される培養装置の構成を示す側断面図であり、供給部（細胞播種及び培地交換用のチューブ）を培地の液面と離した状態で、回収部（廃液回収用のチューブ、細胞懸濁液回収用のチューブ）を供給部より低くなるように筐体を傾斜させた図である。
図５Ａは、本実施形態に係る培養システムの構成を示す側断面図であり、傾斜機構を説明するための図である。
図５Ｂは、本実施形態に係る培養システムの構成を示す側断面図であり、傾斜機構を説明するための図である。
図６Ａは、本実施形態に係る培養システムの構成を示す側断面図であり、培養装置が収容されたカートリッジを説明するための図である。
図６Ｂは、本実施形態に係る培養システムの構成を示す側断面図であり、培養装置が収容されたカートリッジを説明するための図である。

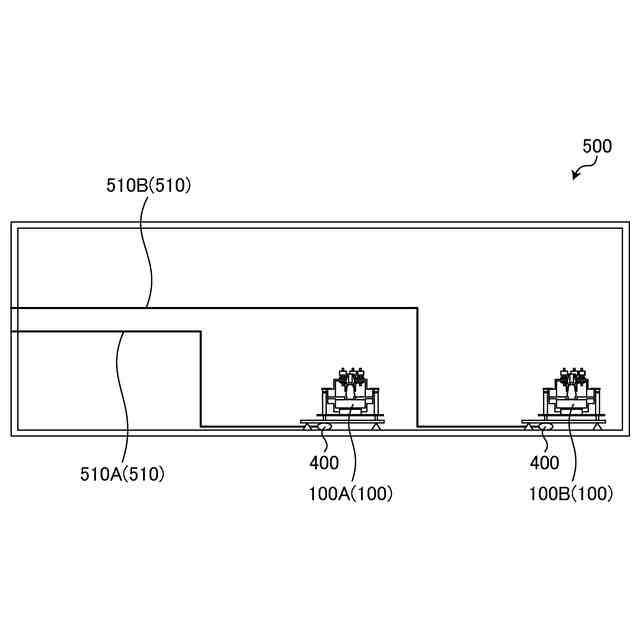

図７Ａは、本実施形態に係る培養システムの構成を示す側断面図であり、カートリッジが収容されたインキュベータを説明するための図である。
図７Ｂは、本実施形態に係る培養システムの構成を示す傾斜図であり、カートリッジが収容されたインキュベータを説明するための図である。
【発明を実施するための形態】
【０００７】
以下、図面を参照して、培養システムの実施形態について詳細に説明する。なお、実施形態は、以下の実施形態に限られるものではない。また、一つの実施形態に記載した内容は、原則として他の実施形態にも同様に適用される。
【０００８】

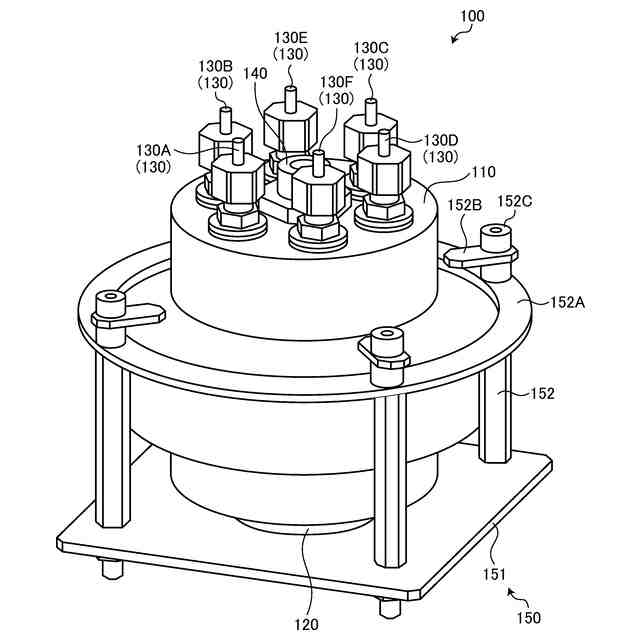

図１は、本実施形態に係る培養システムに適用される培養装置１００の構成を示す斜視図である。図２及び図３は、本実施形態に係る培養システムに適用される培養装置１００の構成を示す側断面図である。ここで、図２は、図３に示すチューブ１３１の図示を省略している。図３は、図１、図２に示す支持部材１５０の図示を省略している。
【０００９】
図１に示すように、本実施形態に係る培養システムは、培養装置１００を備える。培養装置１００は、筐体１１０と、遮光板１１５と、複数の継手１３０とを備える。
【００１０】
筐体１１０は、後述のチューブ等が設けられる部分が円筒形状であり、第１筐体部１１１と、第１筐体部１１１の下部に配置される第２筐体部１１２とを備える。遮光板１１５は、第１筐体部１１１と第２筐体部１１２との間に設けられる。本実施形態に係る培養装置１００では、第１筐体部１１１と遮光板１１５との間、及び、遮光版１１５と第２筐体部１１２との間には、任意の密閉機構が設けられ、筐体１１０の密閉性が確保される。
