発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 21/00 20060101AFI20250424BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】検知部による誤検知を低減できる画像形成装置を提供する。
【解決手段】画像形成装置において、転写部と、定着部と、シートの撓み量を検知する検知部と、検知部の検知結果に基づいて、定着部によるシートの搬送速度を制御する制御部と、を備える。検知部は、シートに押圧されることで第1回動軸を中心に第1回動方向に回動する第1回動部材と、第1回動部材に押圧されることで、第1回動軸とは異なる第2回動軸を中心に第2回動方向に回動する第2回動部材と、第2回動部材の回動量に応じたパルス信号を出力するロータリエンコーダと、第1回動部材を第1回動方向に付勢する第1付勢部材と、第2回動部材が第1回動部材に当接するように、第2回動部材を第2回動方向とは反対の第3回動方向に付勢する第2付勢部材と、を有する。
【選択図】図4
特許請求の範囲【請求項１】
シートを挟持しつつ搬送し、トナー像をシートに転写する転写部と、
シートを挟持しつつ搬送し、前記転写部によって転写されたトナー像をシートに定着させる定着部と、
シート搬送方向において前記転写部と前記定着部との間に配置され、前記転写部及び前記定着部によって挟持されているシートの撓み量を検知する検知部と、
前記検知部の検知結果に基づいて、前記定着部によるシートの搬送速度を制御する制御部と、を備え、
前記検知部は、
前記転写部及び前記定着部によって挟持されているシートに押圧されることで第１回動軸を中心に第１回動方向に回動する第１回動部材と、
前記第１回動部材に押圧されることで、前記第１回動軸とは異なる第２回動軸を中心に第２回動方向に回動する第２回動部材と、
前記第２回動部材の回動量に応じたパルス信号を出力するロータリエンコーダと、
前記第１回動部材を前記第１回動方向に付勢する第１付勢部材と、
前記第２回動部材が前記第１回動部材に当接するように、前記第２回動部材を前記第２回動方向とは反対の第３回動方向に付勢する第２付勢部材と、を有する、
ことを特徴とする画像形成装置。
続きを表示（約 680 文字）【請求項２】
前記第２付勢部材の付勢力は、前記第１付勢部材の付勢力よりも大きく、
前記検知部は、前記第１回動部材及び前記第２回動部材のいずれか一方に突き当たることで前記第１回動部材を待機位置に位置決めするストッパを有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記ストッパは、前記第１回動部材に突き当たることで、前記第１回動方向とは反対の第４回動方向における前記第１回動部材の回動を規制する、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記転写部と前記定着部との間の搬送路を形成すると共にシートを案内するガイド部材を更に備え、
前記第１回動部材は、前記待機位置において、前記ガイド部材に設けられた開口から前記搬送路に突出する、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項５】
前記第２回動方向は、前記第１回動方向とは反対の方向である、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記制御部は、第１の剛度のシートを搬送する場合、シートの前記撓み量が第１の撓み量となるように前記定着部によるシートの搬送速度を制御し、前記第１の剛度よりも小さい第２の剛度のシートを搬送する場合、シートの前記撓み量が前記第１の撓み量よりも大きい第２の撓み量となるように前記定着部によるシートの搬送速度を制御する、
ことを特徴とする請求項１乃至５のいずれか１項に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シートに画像を形成する画像形成装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、転写部と定着ローラとがシートに形成するループが一定量に達したか否かを反転するためのループ検知センサが提案されている（特許文献１参照）。ループ検知センサは、シートに接触することで回動するメカフラグと、該メカフラグが回動することによって遮光状態と透光状態とに遷移可能なフォトインタラプタと、を有している。
【０００３】
また、２次転写部と定着装置との間に光透過型の２つのループ検知センサを設けた画像形成装置が提案されている（特許文献２参照）。画像形成装置は、シートに接触することで回動するアクチュエータを備え、該アクチュエータは、２つのループ検知センサの光軸をそれぞれ遮蔽可能な２つの突片を有している。これら２つのループ検知センサは、突片によって光軸が遮蔽することでオフ信号を出力し、光軸が開放された状態でオン信号を出力する。この画像形成装置は、これら２つのループ検知センサの信号の組み合わせによって、４種類のループ量を検知することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１８１５０７号公報
特開２００７－０４１１８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、画像形成装置に使用されるシートは、薄紙、普通紙、厚紙等の様々な種類がある。特に、薄紙等の剛度の低いシートが搬送される際には、特許文献１に記載のメカフラグや特許文献２に記載のアクチュエータをシートが押圧できず、ループ検知センサが誤検知してしまう虞があった。
【０００６】
そこで、本発明は、検知部による誤検知を低減できる画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、画像形成装置において、シートを挟持しつつ搬送し、トナー像をシートに転写する転写部と、シートを挟持しつつ搬送し、前記転写部によって転写されたトナー像をシートに定着させる定着部と、シート搬送方向において前記転写部と前記定着部との間に配置され、前記転写部及び前記定着部によって挟持されているシートの撓み量を検知する検知部と、前記検知部の検知結果に基づいて、前記定着部によるシートの搬送速度を制御する制御部と、を備え、前記検知部は、前記転写部及び前記定着部によって挟持されているシートに押圧されることで第１回動軸を中心に第１回動方向に回動する第１回動部材と、前記第１回動部材に押圧されることで、前記第１回動軸とは異なる第２回動軸を中心に第２回動方向に回動する第２回動部材と、前記第２回動部材の回動量に応じたパルス信号を出力するロータリエンコーダと、前記第１回動部材を前記第１回動方向に付勢する第１付勢部材と、前記第２回動部材が前記第１回動部材に当接するように、前記第２回動部材を前記第２回動方向とは反対の第３回動方向に付勢する第２付勢部材と、を有する、ことを特徴とする。
【発明の効果】
【０００８】
本発明によると、検知部による誤検知を低減できる。
【図面の簡単な説明】
【０００９】

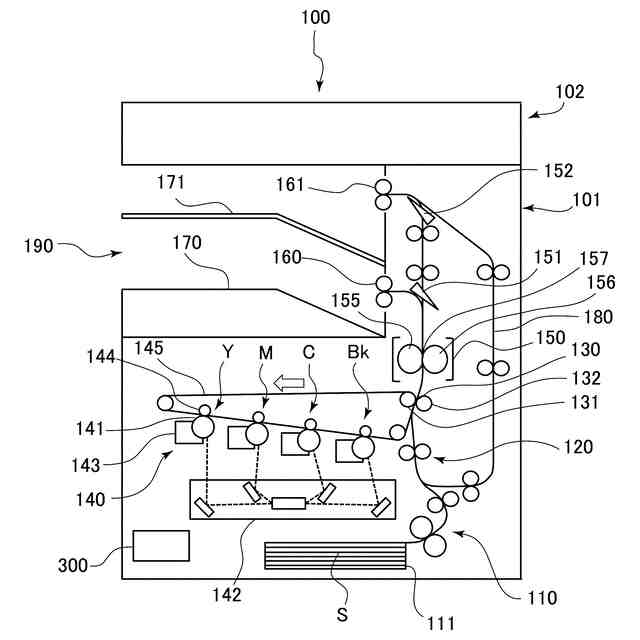

画像形成装置の断面構成を示す全体概略図。

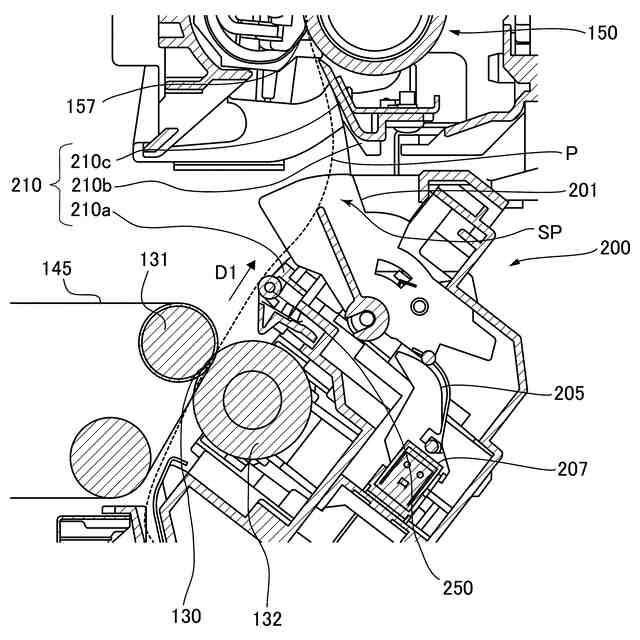

検知部を示す断面図。

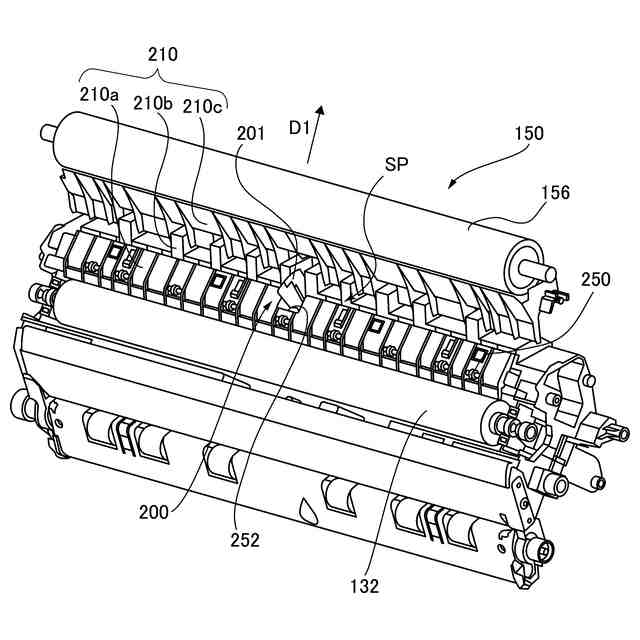

検知部及び搬送ガイドを示す斜視図。

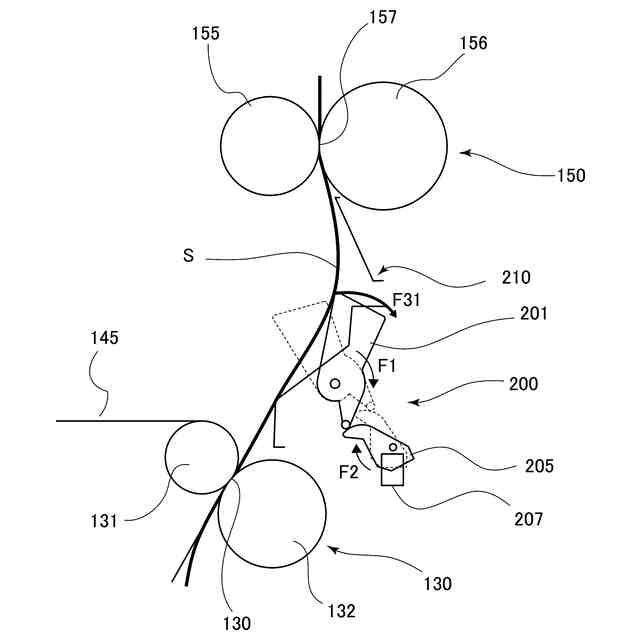

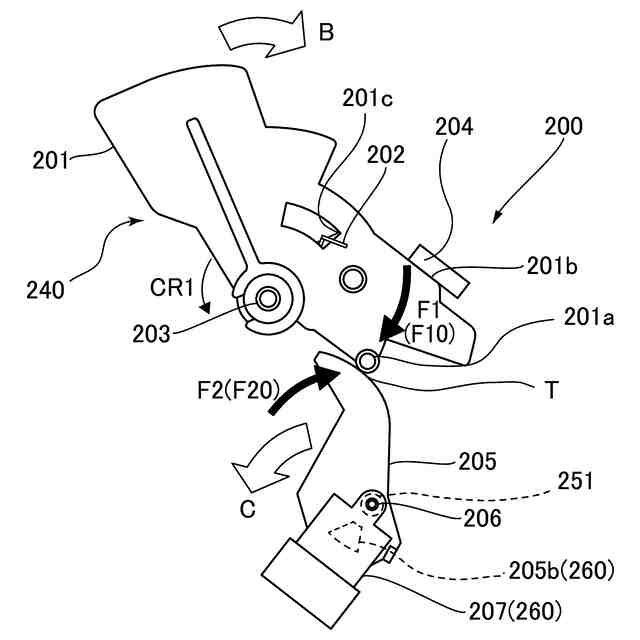

待機状態の検知部を示す側面図。

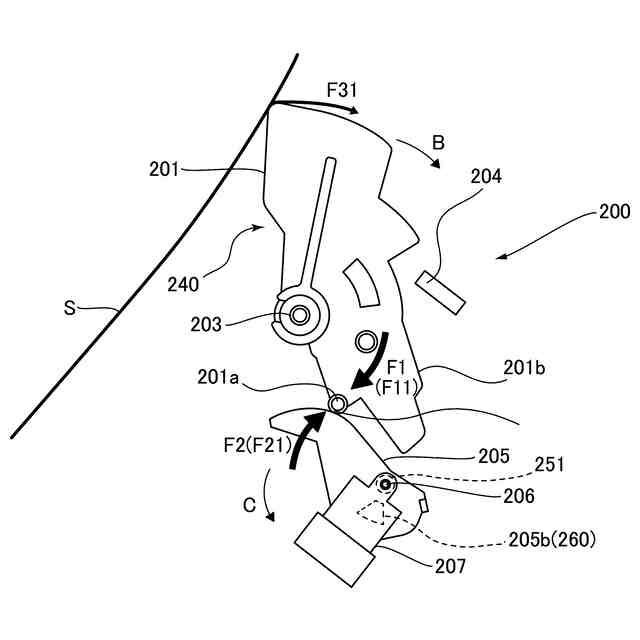

検知状態の検知部を示す側面図。

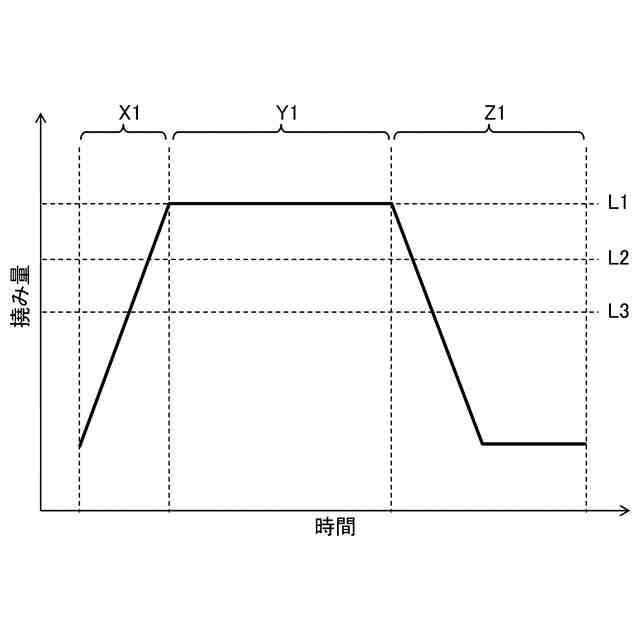

撓み量制御を実施した時のシートの撓み量の変化を示すグラフ。

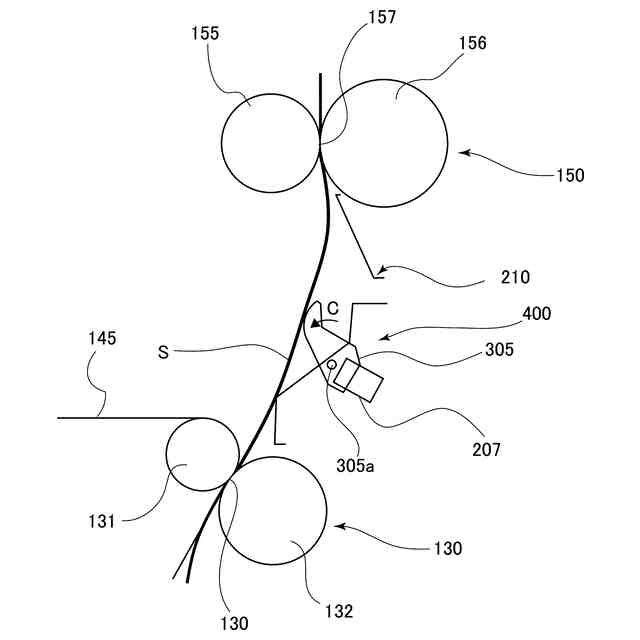

比較例に係る検知部を示す模式図。
本実施の形態に係る検知部の動作を示す模式図。
【発明を実施するための形態】
【００１０】
［全体構成］
図１は本発明に係る画像形成装置１００の断面構成を示す全体概略図である。画像形成装置１００は、記録材であるシートＳに画像を形成する画像形成部１４０と、給送ユニット１１０と、定着器１５０と、画像読取装置１０２と、を有している。また、画像形成装置１００は、画像形成部１４０を収容する筐体である装置本体１０１を備えている。
