公開番号2025065704
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2023175090
出願日2023-10-10
発明の名称トナー
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類G03G 9/08 20060101AFI20250415BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】優れた低温定着性及び耐熱保存性を有し、さらに良好な色再現性及び定着画像のグロス均一性を示すトナー。
【解決手段】結着樹脂と離型剤とを含有するトナー粒子を有するトナーであって、該結着樹脂は、結晶性樹脂と非晶性樹脂とを含み、該トナーの示差走査熱量測定において、昇温させて示差走査熱量曲線Aを得てから降温させて示差走査熱量曲線Bを得たとき、該示差走査熱量曲線Aは、該結晶性樹脂と該離型剤に由来する吸熱ピークを有し、該示差走査熱量曲線Bは、該結晶性樹脂と該離型剤に由来する発熱ピークを有し、これらの吸熱ピークと発熱ピークとが特定の関係を満たし、該結晶性樹脂の吸熱ピーク温度における該トナーの貯蔵弾性率G’(TmB)が、1.0×10⁵～1.0×10⁸Paである。
【選択図】なし
特許請求の範囲【請求項１】
結着樹脂と離型剤とを含有するトナー粒子を有するトナーであって、
該結着樹脂は、結晶性樹脂と非晶性樹脂とを含み、
該トナーの示差走査熱量測定において、２０℃から１８０℃まで昇温速度１０℃／ｍｉｎで昇温させて示差走査熱量曲線Ａを得てから１８０℃で１０分間保持し、次いで、１８０℃から１０℃まで降温速度１０℃／ｍｉｎで降温させて示差走査熱量曲線Ｂを得たとき、
該示差走査熱量曲線Ａは、該結晶性樹脂に由来する吸熱ピークｍ（Ｂ）と該離型剤に由来する吸熱ピークｍ（Ｗ）とを有し、
該示差走査熱量曲線Ｂは、該結晶性樹脂に由来する発熱ピークｃ（Ｂ）と該離型剤に由来する発熱ピークｃ（Ｗ）とを有し、
該吸熱ピークｍ（Ｂ）のピーク温度（℃）をＴｍ（Ｂ）とし、該吸熱ピークｍ（Ｗ）のピーク温度（℃）をＴｍ（Ｗ）とし、
該発熱ピークｃ（Ｂ）のピーク温度（℃）をＴｃ（Ｂ）とし、該発熱ピークｃ（Ｗ）のピーク温度（℃）をＴｃ（Ｗ）としたとき、
該Ｔｍ（Ｂ）、該Ｔｃ（Ｂ）、該Ｔｍ（Ｗ）及び該Ｔｃ（Ｗ）は、
５０．０≦Ｔｍ（Ｂ）≦８０．０
１５．０≦Ｔｍ（Ｂ）－Ｔｃ（Ｂ）≦２５．０
Ｔｃ（Ｗ）≦Ｔｍ（Ｂ）
１５．０≦Ｔｍ（Ｗ）－Ｔｃ（Ｗ）≦２５．０
を満たし、
該Ｔｍ（Ｂ）［℃］における該トナーの貯蔵弾性率Ｇ’（ＴｍＢ）が、１．０×１０
５
～１．０×１０
８
Ｐａである、
ことを特徴とするトナー。
続きを表示（約 1,100 文字）【請求項２】
前記離型剤が、多官能エステルワックスを含む、請求項１に記載のトナー。
【請求項３】
前記トナーの示差走査熱量測定において、前記示差走査熱量曲線Ｂを得てから１０℃で１０分間保持し、次いで１０℃から１８０℃まで昇温速度１０℃／ｍｉｎで昇温させて示差走査熱量曲線Ｃを得たとき、
該示差走査熱量曲線Ｃは、前記結晶性樹脂に由来する吸熱ピーク（Ｂ２）を有し、
該吸熱ピーク（Ｂ２）のピーク温度（℃）をＴｍ（Ｂ２）としたとき、前記Ｔｍ（Ｂ）及び該Ｔｍ（Ｂ２）が、１．０≦Ｔｍ（Ｂ）－Ｔｍ（Ｂ２）≦１０．０を満たす、請求項１又は２に記載のトナー。
【請求項４】
前記結着樹脂における前記結晶性樹脂の含有量が２５．０質量％以上である、請求項１又は２に記載のトナー。
【請求項５】
前記結晶性樹脂が結晶性ビニル樹脂を含む、請求項１又は２に記載のトナー。
【請求項６】

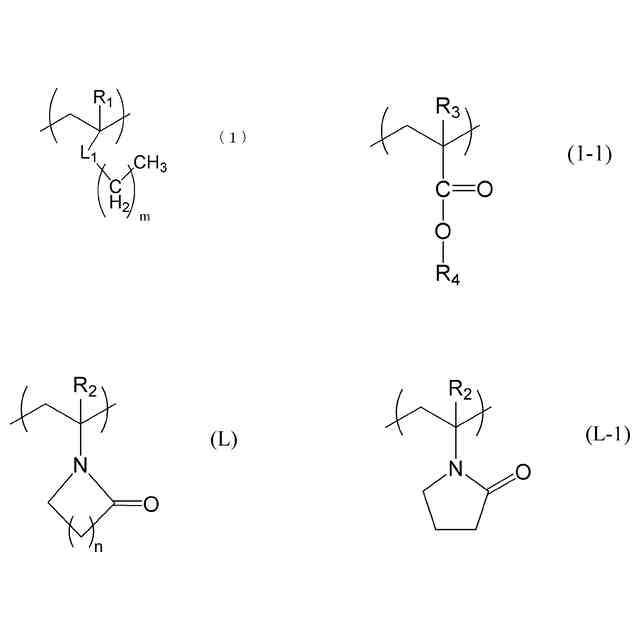

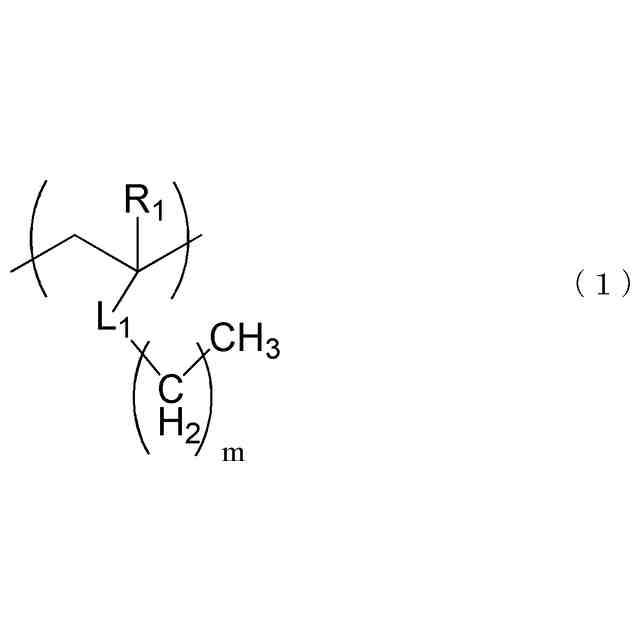

前記結晶性樹脂が下記式（１）で示されるモノマーユニットを含有する、請求項５に記載のトナー。
TIFF
2025065704000008.tif
36
153
［式（１）中、Ｒ
１
は、水素原子又はメチル基を表し、Ｌ
１
は、単結合、エステル結合、又はアミド結合を表し、ｍは１５～３０の整数を表す。］
【請求項７】
前記トナー粒子が直鎖脂肪酸金属塩を含有し、
該直鎖脂肪酸金属塩の直鎖脂肪酸の炭素数をＣ（ｂ）としたとき、該Ｃ（ｂ）及び前記式（１）におけるｍが、ｍ－１０≦Ｃ（ｂ）≦ｍ＋１０を満たし、
該直鎖脂肪酸金属塩の金属の価数が２価以上である、請求項６に記載のトナー。
【請求項８】
前記離型剤が、多官能エステルワックスを含み、
該多官能エステルワックスが、４～８価のアルコールと脂肪族モノカルボン酸とのエステル化合物、及び４～８価のカルボン酸と脂肪族モノアルコールとのエステル化合物からなる群から選択される少なくとも一のエステル化合物である、請求項１又は２に記載のトナー。
【請求項９】
前記多官能エステルワックスが、６～８価のアルコールと脂肪族モノカルボン酸とのエステル化合物、及び６～８価のカルボン酸と脂肪族モノアルコールとのエステル化合物からなる群から選択される少なくとも一のエステル化合物である、請求項８に記載のトナー
【請求項１０】
前記結晶性樹脂がラクタム構造を有するモノマーユニットを含有する、請求項１又は２に記載のトナー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電子写真法、静電記録法に用いられるトナーに関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
電子写真装置においても省エネルギー化が大きな技術的課題として考えられており、定着装置にかかるエネルギーの大幅な削減が検討されている。トナーにおいては、より低エネルギーでの定着が可能な、いわゆる「低温定着性」を向上させる技術が検討されている。
【０００３】
低温での定着を可能にするための手法として、トナーの結着樹脂に結晶性樹脂を使用する技術が検討されている。結晶性樹脂は、分子鎖が規則的に配列することにより、融点よりも低温においてはほとんど軟化しないため、耐熱保存性に優れる性質を有する。一方、融点を越えると結晶が急激に融解し、それに伴った急激な粘度の低下が起こる。このため、シャープメルト性に優れ、低温定着性を示す材料として注目されている。
【０００４】
通常、結晶性のビニル樹脂は長鎖アルキル基を側鎖として有し、側鎖の長鎖アルキル基同士が配向することで、結晶性を示す。特許文献１には、結晶性のビニル樹脂を使用したトナーとして、長鎖アルキル基を有する重合性単量体と、当該重合性単量体とはＳＰ値の異なる非晶性の重合性単量体と、を共重合した結晶性のビニル樹脂を使用したトナーが開示されている。
また、特許文献２では、低温定着性向上のために結晶性樹脂を添加したことに伴う耐ホットオフセット性、耐熱保存性の低下を抑制するため、重合性架橋剤を添加又は増量し、高弾性を発揮するゲル成分を増量したトナーが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－１７３４１４号公報
特開２０１８－１５１６１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述の通り、結晶性樹脂は融点を超えると融解に伴い急激な粘度低下が起こる。これは低温定着性の観点からは非常に優れた特性である。一方で、結晶性樹脂は結晶化速度も速いため、融解した状態から冷却されると急激に粘度上昇する。結晶化速度が速いことの課題として、十分に混色する前に粘度上昇が始まることにより起きる色再現性が挙げられる。また、トナー載り量によって体積収縮速度に差が出るために起きる定着画像のグロス均一性が挙げられる。
本開示は、優れた低温定着性及び耐熱保存性を有し、さらに良好な色再現性及び定着画像のグロス均一性を示すトナーに向けたものである。
【課題を解決するための手段】
【０００７】
本開示は、結着樹脂と離型剤とを含有するトナー粒子を有するトナーであって、
該結着樹脂は、結晶性樹脂と非晶性樹脂とを含み、
該トナーの示差走査熱量測定において、２０℃から１８０℃まで昇温速度１０℃／ｍｉｎで昇温させて示差走査熱量曲線Ａを得てから１８０℃で１０分間保持し、次いで、１８０℃から１０℃まで降温速度１０℃／ｍｉｎで降温させて示差走査熱量曲線Ｂを得たとき、
該示差走査熱量曲線Ａは、該結晶性樹脂に由来する吸熱ピークｍ（Ｂ）と該離型剤に由来する吸熱ピークｍ（Ｗ）とを有し、
該示差走査熱量曲線Ｂは、該結晶性樹脂に由来する発熱ピークｃ（Ｂ）と該離型剤に由来する発熱ピークｃ（Ｗ）とを有し、
該吸熱ピークｍ（Ｂ）のピーク温度（℃）をＴｍ（Ｂ）とし、該吸熱ピークｍ（Ｗ）のピーク温度（℃）をＴｍ（Ｗ）とし、
該発熱ピークｃ（Ｂ）のピーク温度（℃）をＴｃ（Ｂ）とし、該発熱ピークｃ（Ｗ）のピーク温度（℃）をＴｃ（Ｗ）としたとき、
該Ｔｍ（Ｂ）、該Ｔｃ（Ｂ）、該Ｔｍ（Ｗ）及び該Ｔｃ（Ｗ）は、
５０．０≦Ｔｍ（Ｂ）≦８０．０
１５．０≦Ｔｍ（Ｂ）－Ｔｃ（Ｂ）≦２５．０
Ｔｃ（Ｗ）≦Ｔｍ（Ｂ）
１５．０≦Ｔｍ（Ｗ）－Ｔｃ（Ｗ）≦２５．０
を満たし、
該Ｔｍ（Ｂ）［℃］における該トナーの貯蔵弾性率Ｇ’（ＴｍＢ）が、１．０×１０
５
～１．０×１０
８
Ｐａである、トナーに関する。
【発明の効果】
【０００８】
本開示は、優れた低温定着性及び耐熱保存性を有し、さらに良好な色再現性及び定着画像のグロス均一性を示すトナーを提供することができる。
【図面の簡単な説明】
【０００９】

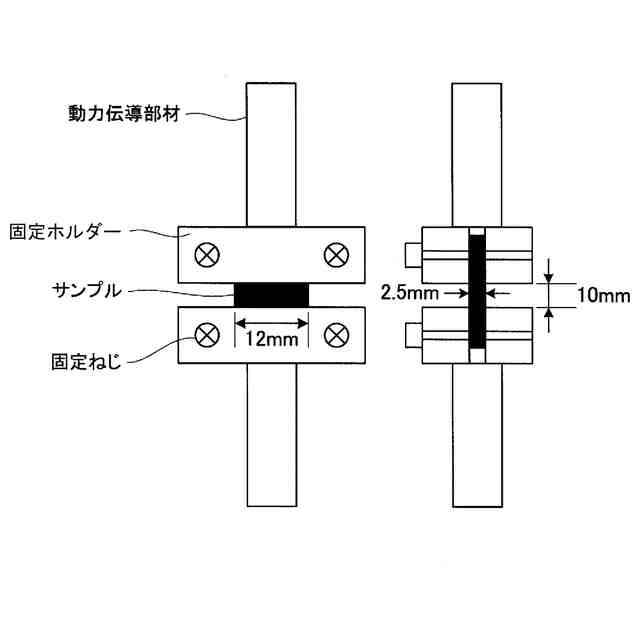

粘弾性測定の際のサンプルの取り付け例
【発明を実施するための形態】
【００１０】
本開示において、数値範囲を表す「ＸＸ以上ＹＹ以下」や「ＸＸ～ＹＹ」の記載は、特に断りのない限り、端点である下限及び上限を含む数値範囲を意味する。数値範囲が段階的に記載されている場合、各数値範囲の上限及び下限は任意に組み合わせることができる。
（メタ）アクリル酸エステルとは、アクリル酸エステル及び／又はメタクリル酸エステルを意味する。
（【００１１】以降は省略されています）
