公開番号2025064337
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174001
出願日2023-10-06
発明の名称トナー
出願人キヤノン株式会社
代理人個人,個人
主分類G03G 9/097 20060101AFI20250410BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】POD分野で求められる高い低温定着性、帯電安定性を有し、かつコバ汚れを引き起こさないトナーを提供すること。
【解決手段】結着樹脂、離型剤を含有するトナー粒子と、トナー粒子の表面に存在する複合粒子とを有するトナーであって、離型剤の針入度が4以下であり、複合粒子はシロキサン結合を有する有機ケイ素化合物をバインダー成分とする微粒子Aと、無機微粒子である微粒子Bとを有し、微粒子Bは一部分が該微粒子Aの表面に埋没した状態で存在しており、微粒子Aにおいて、(a)の割合をPa、(b)の割合をPb、(c)の割合をPcとしたとき下式(1)～(3)を満たし、
(1)Pa+Pb+Pc≧0.80
(2)Pb+Pc≧0.30
(3)Pa/(Pa+Pb+Pc)≦0.70
微粒子Bは、一次粒子の個数平均粒径が0.01～0.06μm以下であり、複合粒子において微粒子Bの微粒子Aに対する埋没率の平均値が、30～90%である。
【選択図】なし
特許請求の範囲【請求項１】
結着樹脂、離型剤を含有するトナー粒子と、該トナー粒子の表面に存在する複合粒子と、を有するトナーであって、
該離型剤の２５℃における針入度が、４以下であり、
該複合粒子は、シロキサン結合を有する有機ケイ素化合物をバインダー成分とする微粒子Ａと、無機微粒子である微粒子Ｂと、を有し、
該微粒子Ｂは、一部分が該微粒子Ａの表面に埋没した状態で存在しており、

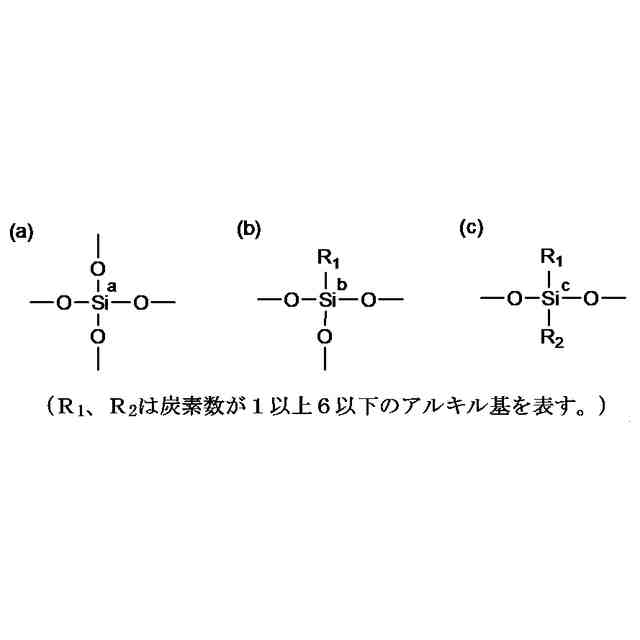

該微粒子Ａにおいて、該有機ケイ素化合物に含有される全ケイ素原子を基準として、下記ユニット（ａ）で表される構造中のＳｉ
a
で示されるケイ素原子の割合をＰａ、下記ユニット（ｂ）で表される構造中のＳｉ
b
で示されるケイ素原子の割合をＰｂ、下記ユニット（ｃ）で表される構造中のＳｉ
C
で示されるケイ素原子の割合をＰｃとしたとき、下式（１）～（３）を満たし、
（１）Ｐａ＋Ｐｂ＋Ｐｃ≧０．８０
（２）Ｐｂ＋Ｐｃ≧０．３０
（３）Ｐａ／（Ｐａ＋Ｐｂ＋Ｐｃ）≦０．７０
TIFF
2025064337000010.tif
37
111
該微粒子Ｂは、一次粒子の個数平均粒径が０．０１μｍ以上０．０６μｍ以下であり、該複合粒子において、下式で表される該微粒子Ｂの該微粒子Ａに対する埋没率の平均値が、３０％以上９０％以下であることを特徴とするトナー。
微粒子Ｂの微粒子Ａに対する埋没率（％）＝（微粒子Ａに埋まっている微粒子Ｂの深さ／微粒子Ｂの直径）×１００
続きを表示（約 950 文字）【請求項２】
前記複合粒子の一次粒子の個数平均粒径が０．０３μｍ以上０．３０μｍ以下である請求項１に記載のトナー。
【請求項３】
前記微粒子Ａの真比重が１．００ｇ／ｃｍ
3
以上１．６０ｇ／ｃｍ
3
以下である請求項１または２に記載のトナー。
【請求項４】
透過型電子顕微鏡を用いて前記微粒子Ａの断面を撮影することで得られる電子像において、撮影された微粒子Ａの一粒の断面Ｘの面積をＳａ、該断面Ｘにおいて全体が内包され、露出していない状態で存在している前記微粒子Ｂの合計面積をＳｂとしたとき、１００粒の微粒子ＡにおけるＳｂ／Ｓａの平均値が０以上０．５０以下である請求項１または２に記載のトナー。
【請求項５】
前記微粒子Ｂがシリカ微粒子またはアルミナ微粒子である請求項１または２に記載のトナー。
【請求項６】
前記微粒子Ａの一次粒子の個数平均粒径をＡＤ、前記微粒子Ｂの一次粒子の個数平均粒径をＢＤとしたとき、比ＢＤ／ＡＤが０．０５以上０．７０以下である請求項１または２に記載のトナー。
【請求項７】
前記複合粒子のヤング率が１０ＧＰａ以上３０ＧＰａ以下である請求項１または２に記載のトナー。
【請求項８】
前記微粒子Ａ中のＰａ、Ｐｂ、及びＰｃの含有割合が、下式（Ｉ）、（ＩＩ）、（ＩＩＩ）を満たす請求項１又は２に記載のトナー。
０．３０≦Ｐａ／（Ｐａ＋Ｐｂ＋Ｐｃ）≦０．７０・・・（Ｉ）
０≦Ｐｂ／（Ｐａ＋Ｐｂ＋Ｐｃ）≦０．５０・・・（ＩＩ）
０．２０≦Ｐｃ／（Ｐａ＋Ｐｂ＋Ｐｃ）≦０．７０・・・（ＩＩＩ）
【請求項９】
前記結着樹脂１００質量部に対して、前記離型剤の含有量が３．０質量部以上１５．０質量部以下である請求項１または２に記載のトナー。
【請求項１０】
前記複合粒子の含有量をＸ、前記離型剤の含有量をＹとした際に、該複合粒子の含有量Ｘと該離型剤の含有量Ｙの比率Ｘ／Ｙが、０．０８以上３．３３以下である請求項１または２に記載のトナー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子写真方式、静電記録方式、静電印刷方式、トナージェット方式に用いられるトナーに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、電子写真方式のフルカラー複写機が広く普及するに従い、電子写真に用いられるトナーにおいてもプリントオンデマンド（ＰＯＤ）分野での高速印刷化への対応や、長寿命化への要求がさらに高まっている。
従来、トナーに用いられる外添剤としては一般的に球状のシリカなどが広く知られているが、感光体のクリーニング性向上や耐久劣化抑制のために、異形の外添剤を用いることも知られている。
例えば特許文献１では、ビニルモノマー中にシリカを添加し複合させた微粒子をトナー母粒子に添加し、トナーの流動性を向上させた例がある。
【先行技術文献】
【特許文献】
【０００３】
特許第５９８２００３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の実施例には、トナー化したものを複写機にて画出しテストした例の記載は無いが、特許文献１に記載のようなビニルモノマー中にシリカを添加し複合させた微粒子が外添されたトナーは、複写機の高速化に伴い、複写機内で搬送ローラからメディアへのストレスによって、微粒子がメディアから剥れてしまうことがある。そのため、メディアからトナーが搬送ローラに移行し、移行したトナーが続けて複写機内を搬送されてきたメディアの端部汚染（以下、「コバ汚れ」とも記載する）を発生させることがあった。
本発明は、ＰＯＤ分野で求められる高い低温定着性、帯電安定性を有し、かつコバ汚れを引き起こさないトナーを提供するものである。
【課題を解決するための手段】
【０００５】
本発明は、結着樹脂、離型剤を含有するトナー粒子と、該トナー粒子の表面に存在する複合粒子と、を有するトナーであって、
該離型剤の２５℃における針入度が、４以下であり、
該複合粒子は、シロキサン結合を有する有機ケイ素化合物をバインダー成分とする微粒子Ａと、無機微粒子である微粒子Ｂと、を有し、
該微粒子Ｂは、一部分が該微粒子Ａの表面に埋没した状態で存在しており、
該微粒子Ａにおいて、該有機ケイ素化合物に含有される全ケイ素原子を基準として、下記ユニット（ａ）で表される構造中のＳｉ
a
で示されるケイ素原子の割合をＰａ、下記ユニット（ｂ）で表される構造中のＳｉ
b
で示されるケイ素原子の割合をＰｂ、下記ユニット（ｃ）で表される構造中のＳｉ
c
で示されるケイ素原子の割合をＰｃとしたとき、下式（１）～（３）を満たし、
（１）Ｐａ＋Ｐｂ＋Ｐｃ≧０．８０
（２）Ｐｂ＋Ｐｃ≧０．３０
（３）Ｐａ／（Ｐａ＋Ｐｂ＋Ｐｃ）≦０．７０
【０００６】
TIFF
2025064337000001.tif
37
111
該微粒子Ｂは、一次粒子の個数平均粒径が０．０１μｍ以上０．０６μｍ以下であり、該複合粒子において、下式で表される該微粒子Ｂの該微粒子Ａに対する埋没率の平均値が、３０％以上９０％以下であることを特徴とするトナーである。
微粒子Ｂの微粒子Ａに対する埋没率（％）＝（微粒子Ａに埋まっている微粒子Ｂの深さ／微粒子Ｂの直径）×１００
【発明の効果】
【０００７】
本発明により、ＰＯＤ分野で求められる高い低温定着性、帯電安定性を有し、かつコバ汚れを引き起こさないトナーを提供することができる。
【発明を実施するための形態】
【０００８】
本発明において、数値範囲を示す「○○以上××以下」や「○○～××」の記載は、特に断りのない限り、端点である下限及び上限を含む数値範囲を意味する。また、本発明に係るトナーは、トナー粒子とトナー用外添剤を有するものであるが、下記の説明において「トナー粒子」を「トナー母粒子」と称する場合がある。
【０００９】
〔本発明の特徴〕
本発明の効果が発現するメカニズムについて、本発明者らは以下のように考えている。
【００１０】
従来、トナー用外添剤として用いられてきた複合粒子は、トナー母粒子への固着性に優れている。しかし、メディア上の定着後のトナー層においては、複合粒子の固着性が不十分の場合があり、複写機高速化により搬送ローラからの外力が増加した結果、メディアからトナーが剥れ、コバ汚れが発生することがあるという観点で改善の余地があった。
（【００１１】以降は省略されています）
