公開番号2025065738
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2023175142
出願日2023-10-10
発明の名称トナー
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類G03G 9/087 20060101AFI20250415BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】低温定着性及び幅広い温度領域における高グロス性に優れ、さらに低温定着時における耐擦過性に優れたトナー。
【解決手段】トナー粒子を有するトナーであって、該トナーの重量平均粒径が特定の範囲であり、該トナーの断面の観察を行ったとき、マトリクス中にドメインが分散したドメインマトリクス構造が観察され、該マトリクスが結晶性樹脂Aを含有し、該ドメインが非晶性樹脂Bを含有し、長径が300nm以上である該ドメインをドメインCとし、長径が200nm以下である該ドメインをドメインDとしたとき、該ドメインDの個数平均長径が30～150nmであり、下記(i)と(ii)とを共に満足する該断面の割合が90個数%以上である。
(i)該断面1つ当たり該ドメインCが5～20個存在し、該ドメインCの面積割合が10～30面積%である
(ii)該断面に該ドメインDが全面にわたって観察される
【選択図】なし
特許請求の範囲【請求項１】
結晶性樹脂Ａと非晶性樹脂Ｂを含有するトナー粒子を有するトナーであって、
該トナーの重量平均粒径が４．０～１０．０μｍであり、
走査透過電子顕微鏡により該トナーの断面の観察を行ったとき、
該断面に、マトリクス中にドメインが分散したドメインマトリクス構造が観察され、
該マトリクスが、該結晶性樹脂Ａを含有し、
該ドメインが、該非晶性樹脂Ｂを含有し、
（ａ）長径が３００ｎｍ以上である該ドメインをドメインＣとし、長径が２００ｎｍ以下である該ドメインをドメインＤとしたとき、該ドメインＤの個数平均長径が３０～１５０ｎｍであり、
（ｂ）下記（ｉ）と（ｉｉ）とを共に満足する該断面の割合が９０個数％以上である、
（ｉ）トナー粒子の一粒分の該断面当たり、該ドメインＣが５～２０個存在し、該ドメインＣの面積割合が、該断面の面積を基準として１０～３０面積％である；
（ｉｉ）該断面における、該ドメインＣを除く領域において、該ドメインＤが全面にわたって観察される；
ことを特徴とするトナー。
続きを表示（約 970 文字）【請求項２】
前記断面のうち、前記ドメインＣの面積割合が前記断面の面積を基準として１５～２５面積％である前記断面の割合が、９０個数％以上である、請求項１に記載のトナー。
【請求項３】
前記ドメインＣのうち、長径４００ｎｍ以上のドメインをドメインＥとしたとき、
該ドメインＥがトナー粒子の１粒子当たり４～２０個存在する前記断面の割合が９０個数％以上である、請求項１又は２に記載のトナー。
【請求項４】
前記ドメインＤの個数平均長径が、５０～１００ｎｍである、請求項１又は２に記載のトナー。
【請求項５】
前記ドメインＤが、前記ドメインＣを除く任意の１μｍ四方の領域において、１００個以上存在する、請求項１又は２に記載のトナー。
【請求項６】

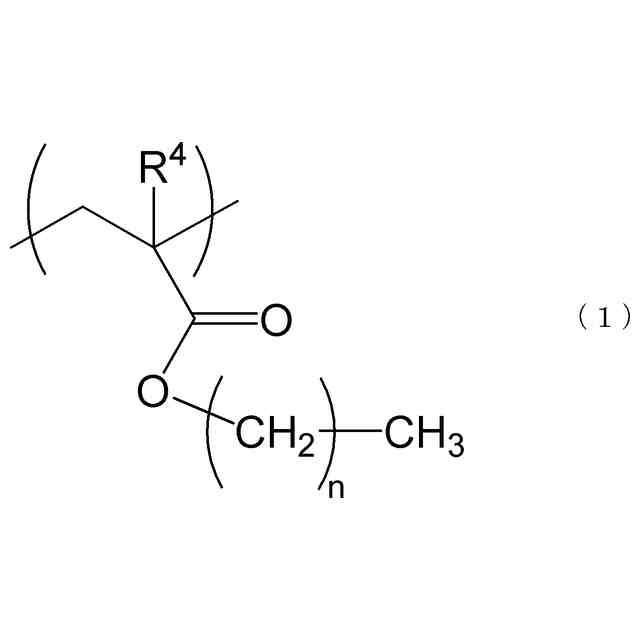

前記結晶性樹脂Ａが、下記式（１）で示されるモノマーユニットを含有する、請求項１又は２に記載のトナー。
TIFF
2025065738000011.tif
48
153
式（１）中、Ｒ
４
は水素原子又はメチル基を表し、ｎは１５～３５の整数を表す。
【請求項７】

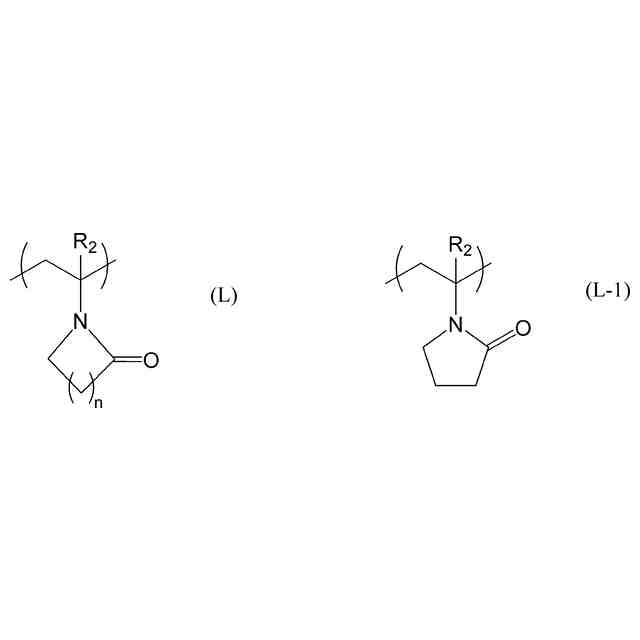

前記結晶性樹脂Ａが、ラクタム構造を有するモノマーユニットを含有する、請求項１又は２に記載のトナー。
【請求項８】
前記ラクタム構造が、５員環のラクタム構造である、請求項１又は２に記載のトナー。
【請求項９】
前記トナーが、離型剤を含有し、
該離型剤が、多官能エステルワックスを含み、
該多官能エステルワックスが、４～８価のアルコールと脂肪族モノカルボン酸とのエステル化合物、及び４～８価のカルボン酸と脂肪族モノアルコールとのエステル化合物からなる群から選択される少なくとも一のエステル化合物である、請求項１又は２に記載のトナー。
【請求項１０】
前記多官能エステルワックスが、６～８価のアルコールと脂肪族モノカルボン酸とのエステル化合物、及び６～８価のカルボン酸と脂肪族モノアルコールとのエステル化合物からなる群から選択される少なくとも一のエステル化合物である、請求項９に記載のトナー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電子写真法、静電記録法に用いられるトナーに関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、電子写真装置においても省エネルギー化が大きな技術的課題として考えられ、定着装置にかかる熱量の大幅な削減が検討されている。特に、トナーにおいては、より低エネルギーでの定着が可能な、いわゆる「低温定着性」のニーズが高まっている。
また、近年、消しゴムなどによって印字した文字を消去し、改ざんされることを防止するため、消しゴムによる耐擦過性が求められるようになってきた。
【０００３】
低温での定着を可能にするための手法として、特許文献１では、可塑剤を添加したトナーが検討されている。可塑剤は、トナーのガラス転移温度（Ｔｇ）を維持したまま、結着樹脂の軟化速度を速くする作用を有しており、低温定着性を向上しうる。しかし、可塑剤が溶融した後、結着樹脂を可塑させるというステップを経てトナーが軟化するため、トナーの溶融速度には限界があり、さらなる低温定着性の向上が望まれている。
そこで、結着樹脂として結晶性樹脂を使用する方法が検討されている。トナー用の結着樹脂として一般的に用いられる非晶性の樹脂は示差走査熱量計（ＤＳＣ）測定において明確な吸熱ピークを示さないが、結晶性樹脂成分を含有する場合には、ＤＳＣ測定における吸熱ピーク（融点）が現れる。
【０００４】
結晶性樹脂は、分子鎖が規則的に配列することにより、融点よりも低温においてはほとんど軟化しないといった性質を有する。また、融点を越えると結晶が急激に融解し、それに伴った急激な粘度の低下が起こる。このため、シャープメルト性に優れ、低温定着性を示す材料として注目されている。
結晶性樹脂として、長鎖アルキル基を分子内の側鎖に有する結晶性のビニル樹脂を使用したトナーが挙げられる。通常、結晶性のビニル樹脂は、主鎖骨格に長鎖アルキル基を側鎖として有し、側鎖の長鎖アルキル基同士が結晶化することで、結晶性樹脂となる。特許文献２及び特許文献３では、結晶性のビニル樹脂を含むマトリクスと、非晶性樹脂を含むドメインを有するドメインマトリクス構造を形成したトナーが提案されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１３／０４７２９６号
特開２０１４－１４２６３２号公報
特開２０２２－１４４５０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
一方、本発明者らは、結晶性樹脂を含有するトナーは一般的に耐消しゴム擦過性が低いという問題があることを認識した。結晶性樹脂は、一般的に用いられるトナー用結着樹脂に比べ極性が低いため、セルロースを主成分とする紙との親和性は低い。よって、消しゴムで擦るようなある程度圧力がかかった状態で擦過性をみる試験においては、剥がれやすいと考えられる。特許文献２及び特許文献３に記載のトナーは、低温定着性には優れるものの、低温定着時における耐消しゴム擦過性に関してはいまだ改良の余地を残している。
【０００７】
また、非晶性樹脂を含有するドメインは結晶性樹脂を含有するマトリクスよりも低温定着時において溶融速度が相対的に遅くなる。特許文献２及び特許文献３に記載のトナーは
ドメインのサイズが大きく、低温定着時において定着画像の表面に微細な凹凸が生じ、グロスが低下しやすい。従って、低温定着性及び幅広い温度領域における高グロス性に優れ、更に低温定着時における耐消しゴム擦過性に優れたトナーの実現には更なる改善が求められている。
【０００８】
本開示は、低温定着性及び幅広い温度領域における高グロス性に優れ、さらに低温定着時における耐消しゴム擦過性に優れたトナーに向けたものである。
【課題を解決するための手段】
【０００９】
本開示は、結晶性樹脂Ａと非晶性樹脂Ｂを含有するトナー粒子を有するトナーであって、
該トナーの重量平均粒径が４．０～１０．０μｍであり、
走査透過電子顕微鏡により該トナーの断面の観察を行ったとき、
該断面に、マトリクス中にドメインが分散したドメインマトリクス構造が観察され、
該マトリクスが、該結晶性樹脂Ａを含有し、
該ドメインが、該非晶性樹脂Ｂを含有し、
（ａ）長径が３００ｎｍ以上である該ドメインをドメインＣとし、長径が２００ｎｍ以下である該ドメインをドメインＤとしたとき、該ドメインＤの個数平均長径が３０～１５０ｎｍであり、
（ｂ）下記（ｉ）と（ｉｉ）とを共に満足する該断面の割合が９０個数％以上である、
（ｉ）トナー粒子の一粒分の該断面当たり、該ドメインＣが５～２０個存在し、該ドメインＣの面積割合が、該断面の面積を基準として１０～３０面積％である；
（ｉｉ）該断面における、該ドメインＣを除く領域において、該ドメインＤが全面にわたって観察される；
トナーに関する。
【発明の効果】
【００１０】
本開示によれば、低温定着性及び幅広い温度領域における高グロス性に優れ、さらに低温定着時における耐擦過性に優れたトナーを提供できる。
【発明を実施するための形態】
（【００１１】以降は省略されています）
