公開番号2025064638
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174551
出願日2023-10-06
発明の名称培養装置
出願人キヤノン株式会社,キヤノンメディカルシステムズ株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類C12M 3/00 20060101AFI20250410BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】細胞の培養、細胞の剥離、及び、ガス交換を閉鎖状態で行うこと。
【解決手段】本実施形態に係る培養装置は、筐体と、供給部と、吐出部と、ガス透過膜とを備える。前記供給部は、前記筐体内に設けられ、細胞の培養を行う培地を培養容器に供給する。前記吐出部は、前記筐体内に設けられ、前記培養容器に収容された前記細胞を剥離する液滴を吐出する。前記ガス透過膜は、前記筐体に設けられる。これにより、本実施形態に係る培養装置は、細胞の培養、細胞の剥離、及び、ガス交換を閉鎖状態で行うことができる。
【選択図】図1
特許請求の範囲【請求項1】
筐体と、
前記筐体内に設けられ、細胞の培養を行う培地を培養容器に供給する供給部と、
前記筐体内に設けられ、前記培養容器に収容された前記細胞を剥離する液滴を吐出する吐出部と、
前記筐体に設けられるガス透過膜と、
を備える培養装置。
続きを表示(約 850 文字)【請求項2】
前記ガス透過膜は、前記筐体において前記吐出部と前記培養容器との間に設けられる、
請求項1に記載の培養装置。
【請求項3】
前記ガス透過膜は、前記筐体において前記培養容器の外周に設けられる、
請求項1に記載の培養装置。
【請求項4】
前記ガス透過膜と前記培養容器との距離は、50mm以下である、
請求項1に記載の培養装置。
【請求項5】
前記培養容器の底面は円形状であり、直径が35mmφ以上100mmφ以下である、
請求項1に記載の培養装置。
【請求項6】
前記培養装置の高さは、30mm以上120mm以下である、
請求項1に記載の培養装置。
【請求項7】
前記ガス透過膜の平均孔径は、0.2μm以下である、
請求項1に記載の培養装置。
【請求項8】
前記培養容器に供給された前記培地を回収する廃液回収部と、
前記培養容器内において剥離された前記細胞を回収する細胞回収部と、
を更に備え、
前記供給部は、更に、前記培養容器に前記細胞を播種し、
前記供給部により前記培養容器に前記細胞の播種を行う工程と、前記供給部と前記廃液回収部とにより前記培養容器に対して前記培地の交換を行う工程と、前記吐出部により前記培養容器内の前記細胞を剥離する工程と、前記細胞回収部により前記培養容器内の前記細胞を回収する工程とは、閉鎖状態で行われる、
請求項1に記載の培養装置。
【請求項9】
前記吐出部と前記培養容器の底面との距離は、10mm以上50mm以下である、
請求項1に記載の培養装置。
【請求項10】
前記培養容器の底面は円形状であり、
前記吐出部は、円錐状に前記液滴を吐出する、
請求項1に記載の培養装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本明細書及び図面に開示の実施形態は、培養装置に関する。
続きを表示(約 1,600 文字)【背景技術】
【0002】
細胞培養には開放系培養と閉鎖系培養との2種類がある。開放系培養は、通常、培養容器であるディッシュを用いて培養し、培地交換や継代などの作業を作業者がディッシュの蓋開けて行う一般的な培養方法である。開放系培養では、細胞が培養されている空間が基本的に開放状態であるため、作業者が細菌汚染する可能性が高く、ウィルスベクターなどを用いる場合は作業者の感染リスクが高い。一方、閉鎖系培養では、培養容器本体内の液体が漏れず、外部からも液体が混入しないように密閉された系の培養が行われる。閉鎖系(密閉)の培養容器での培養は培養中の細菌混入リスクは極めて小さいが、培地交換や細胞剥離などの作業については開放状態で作業者が行うため、感染リスクがある。そのため、培地交換や細胞剥離についても閉鎖状態で行うことが可能な培養装置が求められる。
【0003】
例えばiPS細胞を回収する場合、一般的に、マイクロピペットで水滴を細胞に充てることにより細胞を容器から剥離させ、懸濁液をアスピレータで吸引して細胞を回収する。この方法を閉鎖的容器内で行うのは困難であるため、一般的な方法と異なる剥離方法を用いる必要がある。また、閉鎖状態下では、容器を揺らすことで細胞にせん断力を与え剥離する方法があるが、iPS細胞のような接着の強い細胞は剥離することができない。
【0004】
また、閉鎖系(密閉)の培養容器を用いる場合、培養容器における培養にガス交換が必要である。このため、細胞の培養や細胞の剥離を閉鎖状態で行う場合、培養容器における培養に必要なガス交換を行うことが求められる。
【先行技術文献】
【特許文献】
【0005】
特開2008-79554号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
本明細書及び図面に開示の実施形態が解決しようとする課題の一つは、細胞の培養、細胞の剥離、及び、ガス交換を閉鎖状態で行うことである。ただし、本明細書及び図面に開示の実施形態により解決される課題は上記課題に限られない。後述する実施形態に示す各構成による各効果に対応する課題を他の課題として位置づけることもできる。
【課題を解決するための手段】
【0007】
本実施形態に係る培養装置は、筐体と、供給部と、吐出部と、ガス透過膜とを備える。前記供給部は、前記筐体内に設けられ、細胞の培養を行う培地を培養容器に供給する。前記吐出部は、前記筐体内に設けられ、前記培養容器に収容された前記細胞を剥離する液滴を吐出する。前記ガス透過膜は、前記筐体に設けられる。
【図面の簡単な説明】
【0008】

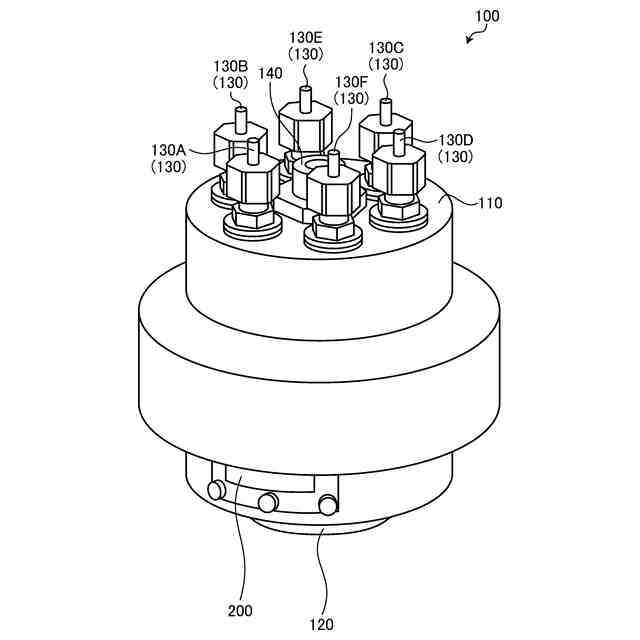

図1は、本実施形態に係る培養装置の構成を示す斜視図である。

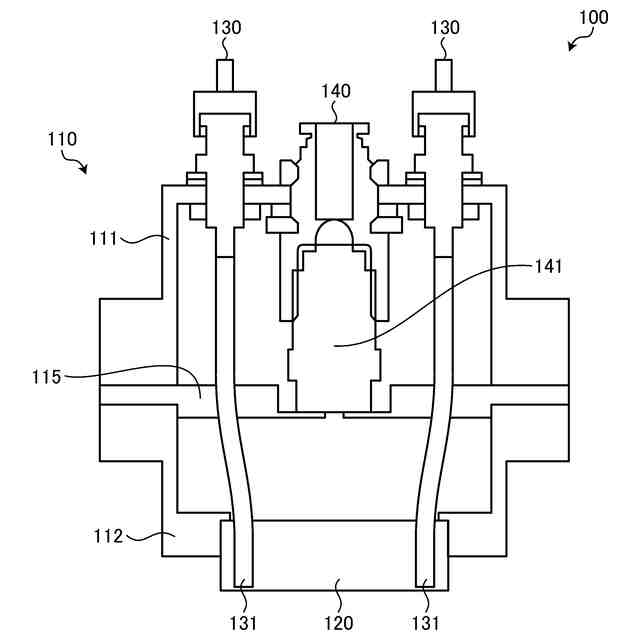

図2は、本実施形態に係る培養装置の構成を示す側断面図である。

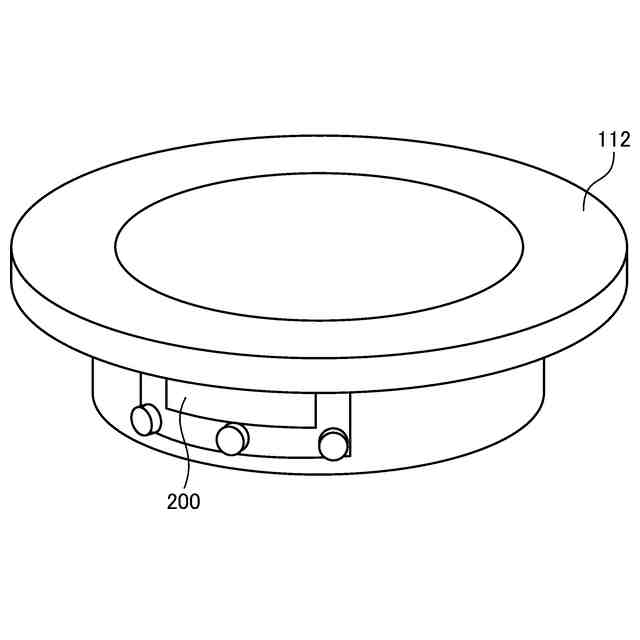

図3Aは、本実施形態に係る培養装置における第2筐体部の斜視図であり、ガス透過膜の一例を説明するための図である。

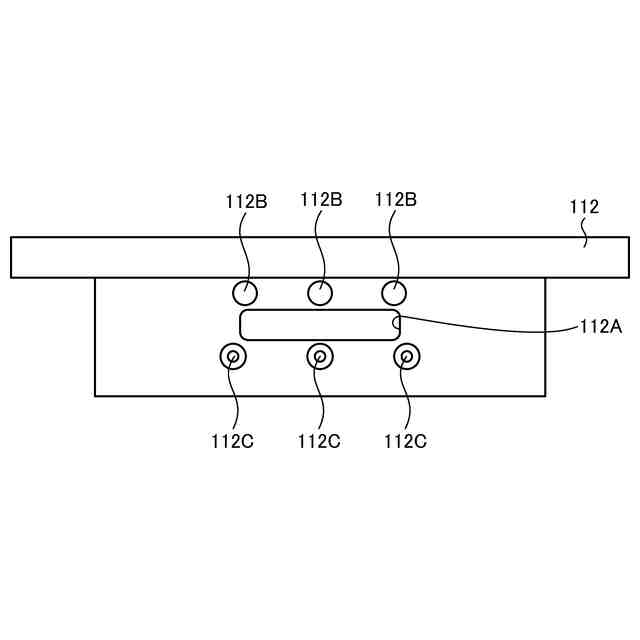

図3Bは、本実施形態に係る培養装置における第2筐体部の側面図であり、ガス透過膜の一例を説明するための図である。

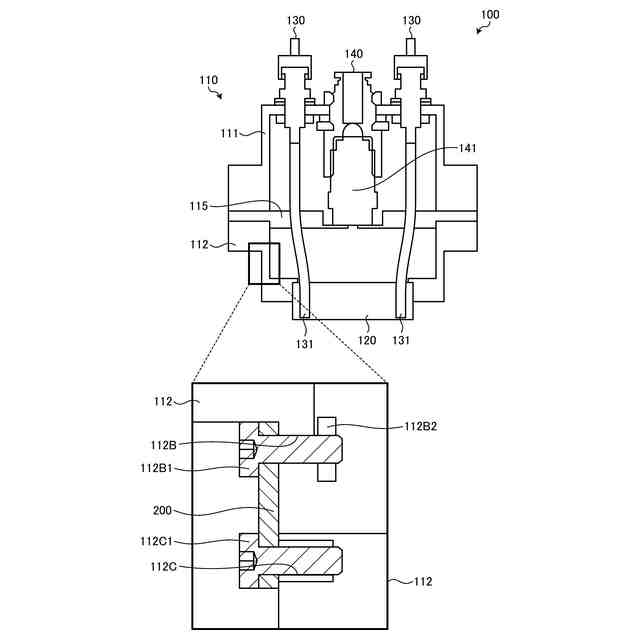

図4は、本実施形態に係る培養装置の側面図であり、ガス透過膜が設置される部分の拡大図である。
【発明を実施するための形態】
【0009】
以下、図面を参照して、培養装置の実施形態について詳細に説明する。なお、実施形態は、以下の実施形態に限られるものではない。また、一つの実施形態に記載した内容は、原則として他の実施形態にも同様に適用される。
【0010】
図1は、本実施形態に係る培養装置100の構成を示す斜視図である。図2は、本実施形態に係る培養装置100の構成を示す側断面図である。
(【0011】以降は省略されています)
