公開番号2025073820
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184922
出願日2023-10-27
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 21/18 20060101AFI20250502BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】シートに画像を形成する画像形成装置の一形態を提供する。
【解決手段】画像形成装置は、第1開口を有する装置本体と、第1カートリッジと、第2カートリッジと、第1カバーと、第2カバーと、を備える。第1カバーが第1開位置に位置し且つ第2カバーが第2開位置に位置する際に、第1方向に見たとき、第1開口の第1領域が開放されており、第1カバーが第1閉位置に位置し且つ第2カバーが第2開位置に位置する際に、第1方向に見たとき、第1開口の第1領域よりも狭い第2領域が第2開口を介して開放されている。装置本体に装着された第1カートリッジの全体は、第1方向に見たとき、第1領域内に配置される。第1カートリッジに装着された第2カートリッジの全体は、第1方向に見たとき、第2領域内に配置される。装置本体に装着された第1カートリッジの一部は、第1方向に見たとき、第2領域外に配置されている。
【選択図】図5
特許請求の範囲【請求項１】
シートに画像を形成する画像形成装置において、
第１開口を有する装置本体と、
トナーを担持するように構成された現像ローラを有し、前記第１開口を介して前記装置本体に対して着脱可能に構成される第１カートリッジと、
トナーを収容可能な収容部を有し、前記装置本体に装着された前記第１カートリッジに対して第１方向に装着可能かつ前記第１方向とは反対の第２方向に取り外し可能に構成される第２カートリッジと、
前記装置本体に対して開閉可能に支持され、前記第１開口の一部を覆う第１閉位置と、前記第１開口の前記一部を開放する第１開位置と、に移動可能な第１カバーであって、第２開口を有する第１カバーと、
前記第１閉位置に位置する前記第１カバーの前記第２開口を覆う第２閉位置と、前記第２開口を開放する第２開位置と、に移動可能に設けられる第２カバーであって、前記第２閉位置において、前記第１方向に見たときに前記第１閉位置に位置する前記第１カバーとオーバーラップし、前記第１カバーよりも前記第２方向における下流に配置される第２カバーと、を備え、
前記第１カバーが前記第１開位置に位置し且つ前記第２カバーが前記第２開位置に位置する際に、前記第１方向に見たとき、前記第１開口の第１領域が開放されており、
前記第１カバーが前記第１閉位置に位置し且つ前記第２カバーが前記第２開位置に位置する際に、前記第１方向に見たとき、前記第１開口の前記第１領域よりも狭い第２領域が前記第２開口を介して開放されており、
前記第２領域は、前記第１領域に包含され、
前記装置本体に装着された前記第１カートリッジの全体は、前記第１方向に見たとき、前記第１領域内に配置され、
前記第１カートリッジに装着された前記第２カートリッジの全体は、前記第１方向に見たとき、前記第２領域内に配置され、
前記装置本体に装着された前記第１カートリッジの一部は、前記第１方向に見たとき、前記第２領域外に配置されている、
ことを特徴とする画像形成装置。
続きを表示（約 1,800 文字）【請求項２】
前記第１カバーが前記第１開位置に位置し且つ前記第２カバーが前記第２開位置に位置する際に、前記第１カートリッジは、前記第１開口を介して前記装置本体から前記第２方向に沿って取り外し可能であり、
前記第１カバーが前記第１閉位置に位置し且つ前記第２カバーが前記第２開位置に位置する際に、前記第２カートリッジは、前記第１カバーの前記第２開口を介して、前記装置本体に装着された前記第１カートリッジから前記第２方向に取り外し可能であり、且つ前記第１カートリッジは、前記第１カバーによって前記装置本体からの取り外しが規制される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記第１カートリッジは、前記第１カートリッジを前記装置本体に対して着脱する際に把持可能な第１把持部を有し、
前記第２カートリッジは、前記第２カートリッジを前記第１カートリッジに対して着脱する際に把持可能な第２把持部を有し、
前記第１カバーが前記第１開位置に位置し且つ前記第２カバーが前記第２開位置に位置する際に、前記第１把持部は、前記第１開口を介して前記装置本体の外部に露出しており、
前記第１カバーが前記第１閉位置に位置し且つ前記第２カバーが前記第２開位置に位置する際に、前記第２把持部は、前記第１カバーの前記第２開口を介して、前記装置本体の外部に露出しており、且つ前記第１把持部は、前記第２開口を介して、前記装置本体の外部に露出していない、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記第１カバーは、前記第２開口を形成すると共に前記第１カバーが前記第１閉位置に位置する際に前記第１領域の内の前記第２領域を除く部分を覆う第１部分と、前記第１カバーが前記第１閉位置に位置する際に前記第１部分から前記第１方向に延びる第２部分と、を有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項５】
前記第１カバーは、前記第１部分及び前記第２部分によって断面Ｌ字状に形成され、
前記第２カバーは、平板状に形成される、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項６】
前記第２部分は、前記第１カバーが前記第１閉位置に位置する際に、前記装置本体の天面の一部を構成する、
ことを特徴とする請求項４に記載の画像形成装置。
【請求項７】
前記第１カートリッジは、前記第１カートリッジを前記装置本体に対して着脱する際に把持可能な第１把持部を有し、
前記第１把持部は、前記第１カバーが前記第１閉位置に位置する際に、鉛直方向に見て、前記第１カバーの前記第２部分に重なるように配置され、且つ前記第１カバーが前記第１開位置に位置する際に、前記鉛直方向において前記装置本体の外部に露出する、
ことを特徴とする請求項６に記載の画像形成装置。
【請求項８】
前記第１カバーは、平板状に形成され、前記第１カバーが前記第１閉位置に位置する際に前記第１領域の内の前記第２領域を除く部分を覆い、
前記第１カートリッジは、前記第１カートリッジを前記装置本体に対して着脱する際に把持可能な第１把持部を有し、
前記装置本体に装着された前記第１カートリッジの前記第１把持部は、前記第１カバーの位置に拘わらず、上方が前記装置本体の天面によって覆われている、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記第１カートリッジに装着された前記第２カートリッジは、前記第１カートリッジが前記装置本体に装着され、前記第１カバーが前記第１閉位置に位置し、且つ前記第２カバーが前記第２閉位置に位置する状態で、前記装置本体に収容される、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項１０】
前記装置本体に装着された前記第１カートリッジは、前記第２カートリッジが前記第１カートリッジに装着され、前記第１カバーが前記第１閉位置に位置し、且つ前記第２カバーが前記第２開位置に位置する状態で、前記装置本体の外部に露出していない、
ことを特徴とする請求項１に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シートに画像を形成する画像形成装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
従来、開口を有する筐体と、開口を介して筐体内から取り外し可能なプロセスカートリッジと、筐体に開閉可能に支持される第１カバー及び第２カバーと、を備えた画像形成装置が提案されている（特許文献１参照）。プロセスカートリッジは、ドラムカートリッジ及びトナーカートリッジを有し、これらは互いに分割可能に構成されている。第１カバー及び第２カバーは、筐体に対して閉じられることで、筐体の開口を覆うフロントカバーである。
【０００３】
プロセスカートリッジは、第１カバー及び第２カバーが開いた状態で、開口を介して筐体内から取り外される。第１カバーが開かれ且つ第２カバーが閉じた状態では、プロセスカートリッジのドラムカートリッジを筐体から取り外そうとすると、ドラムカートリッジが第２カバーの突起部に接触する。これにより、ドラムカートリッジの筐体からの取り外しが規制される。一方で、第１カバーが開かれ且つ第２カバーが閉じた状態で、トナーカートリッジは、突起部に干渉せずにドラムカートリッジから取り外すことができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１７４６９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、シートに画像を形成する画像形成装置の一形態を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、シートに画像を形成する画像形成装置において、第１開口を有する装置本体と、トナーを担持するように構成された現像ローラを有し、前記第１開口を介して前記装置本体に対して着脱可能に構成される第１カートリッジと、トナーを収容可能な収容部を有し、前記装置本体に装着された前記第１カートリッジに対して第１方向に装着可能かつ前記第１方向とは反対の第２方向に取り外し可能に構成される第２カートリッジと、前記装置本体に対して開閉可能に支持され、前記第１開口の一部を覆う第１閉位置と、前記第１開口の前記一部を開放する第１開位置と、に移動可能な第１カバーであって、第２開口を有する第１カバーと、前記第１閉位置に位置する前記第１カバーの前記第２開口を覆う第２閉位置と、前記第２開口を開放する第２開位置と、に移動可能に設けられる第２カバーであって、前記第２閉位置において、前記第１方向に見たときに前記第１閉位置に位置する前記第１カバーとオーバーラップし、前記第１カバーよりも前記第２方向における下流に配置される第２カバーと、を備え、前記第１カバーが前記第１開位置に位置し且つ前記第２カバーが前記第２開位置に位置する際に、前記第１方向に見たとき、前記第１開口の第１領域が開放されており、前記第１カバーが前記第１閉位置に位置し且つ前記第２カバーが前記第２開位置に位置する際に、前記第１方向に見たとき、前記第１開口の前記第１領域よりも狭い第２領域が前記第２開口を介して開放されており、前記第２領域は、前記第１領域に包含され、前記装置本体に装着された前記第１カートリッジの全体は、前記第１方向に見たとき、前記第１領域内に配置され、前記第１カートリッジに装着された前記第２カートリッジの全体は、前記第１方向に見たとき、前記第２領域内に配置され、前記装置本体に装着された前記第１カートリッジの一部は、前記第１方向に見たとき、前記第２領域外に配置されている、ことを特徴とする。
【０００７】
また、本発明は、シートに画像を形成する画像形成装置において、第１開口を有する装置本体と、トナーを担持するように構成された現像ローラを有し、前記第１開口を介して前記装置本体に対して着脱可能に構成される第１カートリッジと、トナーを収容可能な収容部を有し、前記装置本体に装着された前記第１カートリッジに対して第１方向に装着可能かつ前記第１方向とは反対の第２方向に取り外し可能に構成される第２カートリッジと、前記装置本体に対して開閉可能に支持され、前記第１開口の一部を覆う第１閉位置と、前記第１開口の前記一部を開放する第１開位置と、に移動可能な第１カバーであって、第２開口を有する第１カバーと、前記第１閉位置に位置する前記第１カバーの前記第２開口を覆う第２閉位置と、前記第２開口を開放する第２開位置と、に移動可能に設けられる第２カバーであって、前記第２閉位置において、前記第１方向に見たときに前記第１閉位置に位置する前記第１カバーとオーバーラップし、前記第１カバーよりも前記第２方向における下流に配置される第２カバーと、を備え、前記第１カバーが前記第１開位置に位置し且つ前記第２カバーが前記第２開位置に位置する際に、前記第１カートリッジは、前記第１開口を介して前記装置本体から前記第２方向に沿って取り外し可能であり、前記第１カバーが前記第１閉位置に位置し且つ前記第２カバーが前記第２開位置に位置する際に、前記第２カートリッジは、前記第１カバーの前記第２開口を介して、前記装置本体に装着された前記第１カートリッジから前記第２方向に取り外し可能であり、且つ前記第１カートリッジは、前記第１カバーによって前記装置本体からの取り外しが規制される、ことを特徴とする。
【発明の効果】
【０００８】
本発明によると、シートに画像を形成する画像形成装置の一形態を提供することができる。
【図面の簡単な説明】
【０００９】

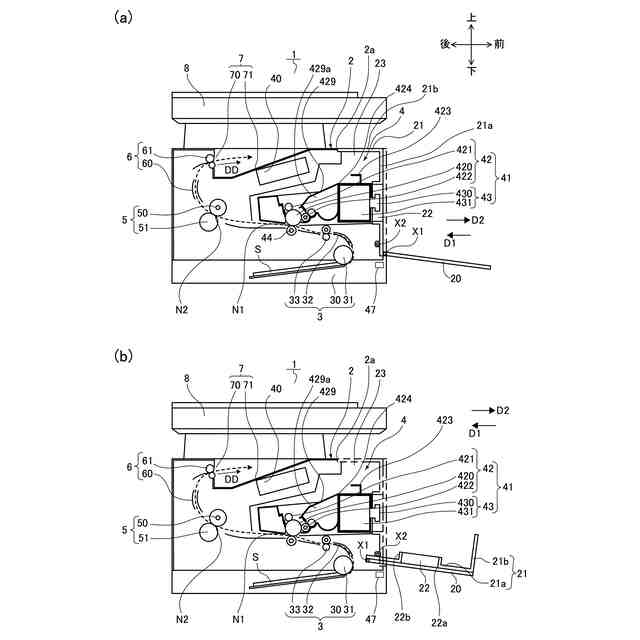

（ａ）は第２カバーが開いた状態の第１の実施の形態に係る画像形成装置を示す全体概略図、（ｂ）は第１カバー及び第２カバーが開いた状態の画像形成装置を示す全体概略図。
プロセスカートリッジを示す下面図。

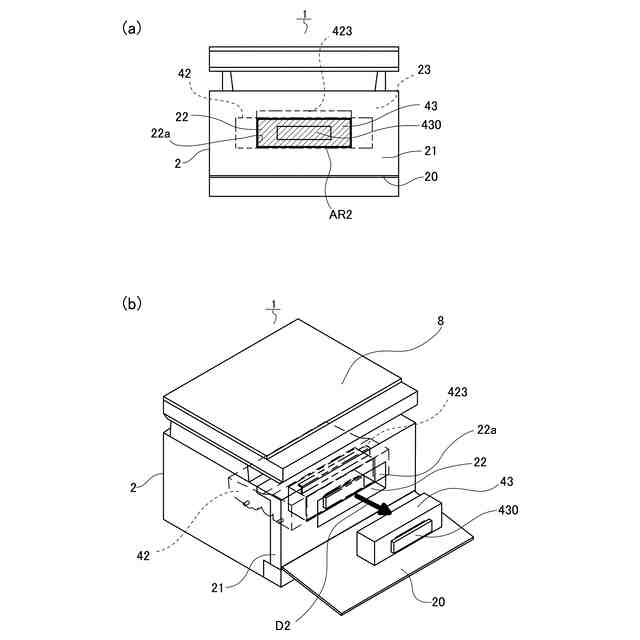

（ａ）は第２カバーを開いた状態の画像形成装置を示す正面図、（ｂ）は第２カバーを開いた状態の画像形成装置を示す斜視図。
ドラムカートリッジが装置本体に装着された状態を示す断面図。

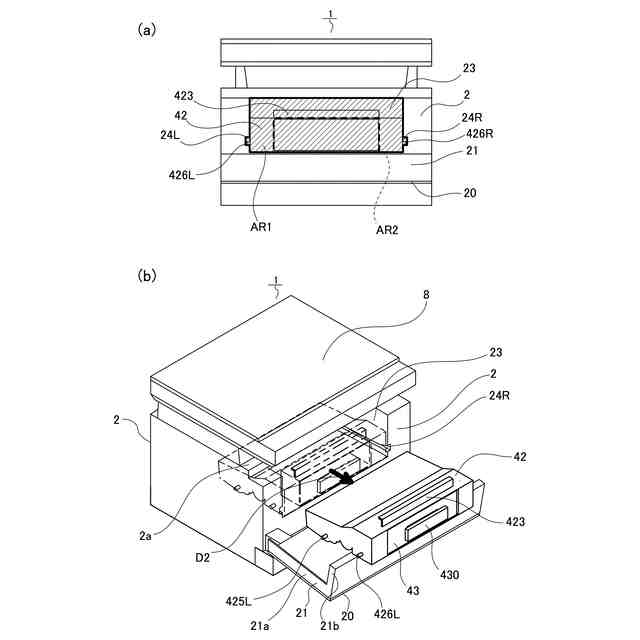

（ａ）は第１カバー及び第２カバーが開位置に位置する状態の画像形成装置を示す正面図、（ｂ）は第１カバー及び第２カバーが開位置に位置する状態の画像形成装置を示す斜視図。
第１の実施の形態の変形例に係る画像形成装置を示す全体概略図。
（ａ）は第２の実施の形態に係る第２カバーが開位置に位置する状態の画像形成装置を示す正面図、（ｂ）は第１カバー及び第２カバーが開位置に位置する状態の画像形成装置１Ｂを示す正面図。
【発明を実施するための形態】
【００１０】
＜第１の実施の形態＞
［全体構成］
まず、本発明の第１の実施の形態について説明する。画像形成装置としての画像形成装置１は、モノクロのトナー像を形成する電子写真方式のレーザビームプリンタである。図１（ａ）は、第２カバー２０が開いた状態の画像形成装置１を示す全体概略図であり、図１（ｂ）は、第１カバー２１及び第２カバー２０が開いた状態の画像形成装置１を示す全体概略図である。
（【００１１】以降は省略されています）
