公開番号2025047280
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2023155690
出願日2023-09-21
発明の名称バンド、ウェアラブルデバイス、時計及びバンドの装着方法
出願人カシオ計算機株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類A44C 5/00 20060101AFI20250326BHJP(小間物;貴金属宝石類)
要約【課題】本発明によれば、緩い装着が可能であり、装着する際に変形させなくても装着しやすい、バンド及びウェアラブルデバイス、時計及びバンドの装着方法を提供する。
【解決手段】
本発明の一形態にかかるバンド(10)は、装着対象(100)に装着されるバンドにおいて、螺旋状に構成され、且つ一方の端部(12a)と他方の端部(13a)との間に前記装着対象(100)が通る開口(S1)を有し、硬質材料で構成される。
【選択図】図3

特許請求の範囲【請求項１】
装着対象に装着されるバンドにおいて、
螺旋状に構成され、且つ一方の端部と他方の端部との間に前記装着対象が通る開口を有し、
硬質材料で構成される、バンド。
続きを表示（約 920 文字）【請求項２】
装着された状態、及び装着途中の状態において、弾性変形せず、前記開口の幅が変化しない、請求項１に記載のバンド。
【請求項３】
装着対象に装着されるバンドにおいて、
螺旋状に構成され、且つ一方の端部と他方の端部との間に前記装着対象が通る開口を有し、
装着された状態、及び装着途中の状態において、弾性変形せず、前記開口の幅が変化しない、バンド。
【請求項４】
前記一方の端部から他方の端部までの回転数Ｎは、１．２＜Ｎ＜１．４である、請求項１に記載のバンド。
【請求項５】
一方向の寸法が他の方向の寸法よりも小さい前記装着対象に装着され、
前記開口の幅は、前記装着対象の前記一方向の寸法より大きく他の方向の寸法よりも小さく構成される、請求項１に記載のバンド。
【請求項６】
前記装着対象は、手首または足首であり、
前記一方向の寸法は、手首厚または足首厚であり、
前記他の方向の寸法は、手首幅または足首幅である、請求項５に記載のバンド。
【請求項７】
前記硬質材料は、硬質樹脂、金属、石材、木材、及びセラミックのいずれかであり、
前記螺旋状の部位の内径は、前記装着対象の前記他の方向の寸法に基づいて設定され、
前記一方の端部と前記他方の端部の間の距離は、前記内径よりも小さい、請求項５に記載のバンド。
【請求項８】
曲率が異なる複数の湾曲部を有する、請求項１に記載のバンド。
【請求項９】
前記一方の端部側には第１湾曲部を有し、
前記他方の端部側には第２湾曲部を有し、
前記第１湾曲部は、周方向に沿って延び、先端側の幅が狭く形成され、
前記第２湾曲部は、前記第１湾曲部よりも曲率半径が大きい、
請求項１に記載のバンド。
【請求項１０】
前記一方の端部側の内面叉は前記他方の端部側の内面には、湾曲の内側に向けて突出する凸部が形成されている、請求項１に記載のバンド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、バンド、ウェアラブルデバイス、時計及びバンドの装着方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
腕時計やウェアラブルデバイス等において、装置の位置ずれを抑制するために、バンドにより腕等の対象に縛り付けて固定するのが一般的である。例えば、特許文献１には、弾性変形するバンドを用いて、フィット感を向上させるものが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－６２１９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載されたようなバンドを用いる場合、肌への密着による蒸れや装着痕が残るという問題がある。
【０００５】
本発明は、緩い装着が可能であり、装着する際に変形させなくても装着しやすい、バンド、ウェアラブルデバイス、時計及びバンドの装着方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一形態にかかるバンドは、螺旋状に構成され、一方の端部と他方の端部との間に、装着対象が通る開口を有し、硬質材料で構成される。
【発明の効果】
【０００７】
本発明によれば、緩い装着が可能であり、装着する際に変形させなくても装着しやすい、バンド及びウェアラブルデバイス、時計及びバンドの装着方法を提供することが可能となる。
【図面の簡単な説明】
【０００８】
第１実施形態に係るウェアラブルデバイスの構成を示す平面図である。
同ウェアラブルデバイスのバンドの構成を示す説明図であり、（ａ）は軸方向から見た上面図、（ｂ）、（ｃ）は側面図である。
（ａ）、（ｂ）は、同ウェアラブルデバイスの装着方法を示す説明図である。
第２実施形態に係るウェアラブルデバイスの構成を示す斜視図である。
同ウェアラブルデバイスの構成を示す説明図であり、（ａ）は正面図、（ｂ）は上面図、（ｃ）は下面図、（ｄ）、（ｅ）は側面図である。
（ａ）、（ｂ）、（ｃ）は、同ウェアラブルデバイスの装着方法を示す説明図である。

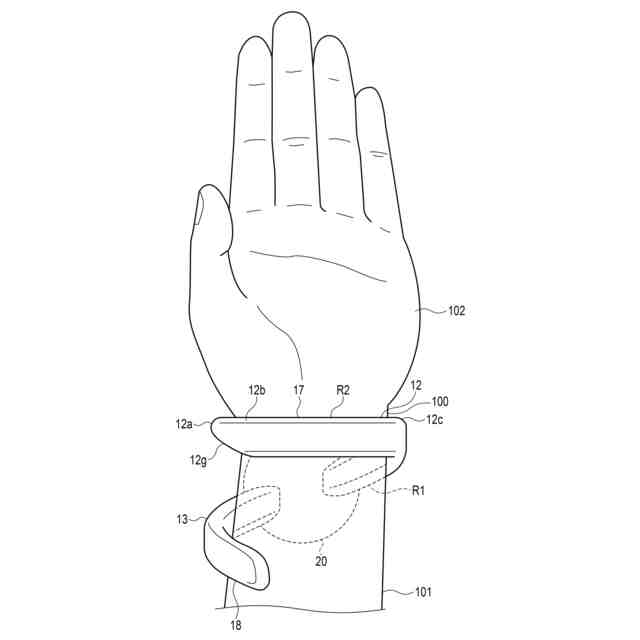

同ウェアラブルデバイスの装着状態を示す説明図である。

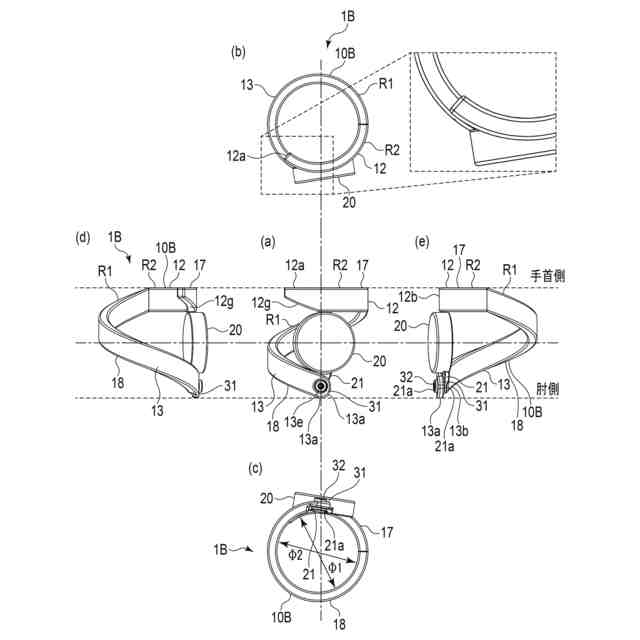

第３実施形態に係るウェアラブルデバイスの構成を示す説明図であり、（ａ）は正面図、（ｂ）は上面図、（ｃ）は下面図、（ｄ）、（ｅ）は側面図である。
（ａ）、（ｂ）、（ｃ）は、同ウェアラブルデバイスの装着方法を示す説明図である。
同ウェアラブルデバイスの使用例を示す説明図である。
他の実施形態に係るウェアラブルデバイスの構成を示す斜視図である。
他の実施形態に係るウェアラブルデバイスの構成を示す斜視図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］
以下、本発明の第１実施形態にかかるバンド１０及びウェアラブル装置１（ウェアラブルデバイス）について、図１乃至図３を参照して説明する。図１はバンド１０の構成を示す斜視図である。図２はバンド１０の説明図であり、（ａ）は軸方向から見た上面図、（ｂ）、（ｃ）は側面図を、それぞれ示す。図３（ａ），（ｂ）はバンドの装着方法を示す説明図である。なお、各図において、適宜構成を拡大、縮小、省略して概略的に示す。本実施形態において、例えばウェアラブル装置１は、装着時に生体側に向く方を裏側、装着時に外側に向く方を表側として、説明する。例えばウェアラブル装置１は装置端末２０の裏面が装着対象である腕に対向する姿勢で装着される。
【００１０】
図１に示すように、ウェアラブル装置１（ウェアラブルデバイス）は、バンド１０と、バンド１０に設けられる装置端末２０と、を備える。本実施形態においてウェアラブル装置１は、バンド１０が一方向における寸法と、一方向と交差または直交する他方向における寸法が、異なる生体の一部に装着される。例えばウェアラブル装置１は、時計機能を有し、人間の腕１０１や手首１００の外周部に装着される腕時計である。手首厚Ｔ０が手首幅Ｗ０よりも小さい構成であり、バンド１０は、腕の長手方向が軸方向に沿う姿勢で、腕１０１の手側の端部である手首１００の外周に装着される。手首幅Ｗ０は、手のひら若しくは手の甲と平行な面における手首の短手方向の長さである。手首厚Ｔ０は、手首幅Ｗ０と直交する方向の手首の短手方向の長さである。腕時計のケースが乗る「上から見た手首幅」は５０ｍｍから７０ｍｍほどである。
バンド１０は、螺旋状に構成され、且つ一方の端部１２ａと他方の端部１３ａとの間に装着対象が通る開口Ｓを有する。バンド１０は、手首１００の外周部において、螺旋の軸Ｃ１を中心に回転しながら螺旋の軸Ｃ１方向に移動する構成である。またバンド１０は、螺旋形状に湾曲する帯状に形成される。例えばバンド１０は、螺旋の軸Ｃ１を中心として、螺旋の軸Ｃ１の一方の方向から見て円形状を成すとともに、螺旋の軸Ｃ１に沿った方向に対して傾斜する方向に延びる。例えばバンド１０の各部の曲率や傾斜角度は一定であってもよく、部位によって異なる構成であってもよい。また、バンド１０は一部が螺旋状ではなくてもよく、例えば螺旋の軸Ｃ１に直交する円弧状に構成されていてもよい。
（【００１１】以降は省略されています）
