公開番号2025046026
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023154160
出願日2023-09-21
発明の名称冷蔵庫
出願人日立グローバルライフソリューションズ株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類F25D 11/00 20060101AFI20250326BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷蔵庫における通信エラーを抑制する。
【解決手段】冷蔵庫101は、筐体に実装され第1種データDS1および第2種データDS2のうち指令信号CS1,CS2によって指定されたものを出力する第1基板110と、前記筐体において前記第1基板110とは異なる位置に実装され前記第1種データDS1を受信する第2基板120と、一端が前記第1基板110に接続され、他端が前記第2基板120に接続され得るケーブル140と、を備え、前記第1基板110は、前記ケーブル140を介して前記指令信号CS1,CS2を受信するようにした。
【選択図】図2
特許請求の範囲【請求項１】
筐体に実装され第１種データおよび第２種データのうち指令信号によって指定されたものを出力する第１基板と、
前記筐体において前記第１基板とは異なる位置に実装され前記第１種データを受信する第２基板と、
一端が前記第１基板に接続され、他端が前記第２基板に接続され得るケーブルと、を備え、
前記第１基板は、前記ケーブルを介して前記指令信号を受信する
ことを特徴とする冷蔵庫。
続きを表示（約 620 文字）【請求項２】
前記第２基板は、前記ケーブルを介して着脱自在に構成されている第１のコネクタを備え、
前記第２基板は、前記第１種データを指定する前記指令信号を前記第１のコネクタを介して第１基板に対して出力する
ことを特徴とする請求項１に記載の冷蔵庫。
【請求項３】
前記第２基板は、
前記第１のコネクタとは異なる第２のコネクタと、
前記第２のコネクタから、前記第２種データを指定する前記指令信号を受信する機能と、
前記第１のコネクタから受信した前記第２種データを前記第２のコネクタから出力する機能と、をさらに備える
ことを特徴とする請求項２に記載の冷蔵庫。
【請求項４】
前記第２基板は、
前記第１のコネクタを介して受信した前記第１種データを、ネットワークを介して外部のネットワーク機器に出力する通信回路をさらに備え、
前記第１種データは、冷蔵および冷凍の設定温度帯と、自動製氷モードのオン／オフ状態と、急冷モードのオン／オフ状態と、を含む
ことを特徴とする請求項２または３に記載の冷蔵庫。
【請求項５】
前記第２種データは、温度センサの計測値と、ドアの開閉センサの計測値と、故障内容と、を、過去の所定期間に渡って所定のサンプリング時間毎に蓄積した時系列データを含む
ことを特徴とする請求項４に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明は、冷蔵庫に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
本技術分野の背景技術として、下記特許文献１の明細書の段落００４１には、「また、主制御部１６と副制御部２３、外部制御部２４の間は通信線４３で結ばれており、主制御部１６と外部制御部２４の間は外部制御部２４が脱着可能なように拡張通信接続部４４が設けられている。これにより、外部接続部にパーソナルコンピュータを接続し、キー入力で制御データ格納メモリの書き換えデータを入力する事で、製品設置後も設置環境や使用状況に合わせた制御仕様にチューニングする事が可能となる。」と記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１５６１１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、冷蔵庫の内部において、様々な信号を伝送すると、これら信号間の干渉が生じ、通信エラーが発生することがある。
この発明は上述した事情に鑑みてなされたものであり、通信エラーを抑制できる冷蔵庫を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記課題を解決するため本発明の冷蔵庫は、筐体に実装され第１種データおよび第２種データのうち指令信号によって指定されたもの出力する第１基板と、前記筐体において前記第１基板とは異なる位置に実装され前記第１種データを受信する第２基板と、一端が前記第１基板に接続され、他端が前記第２基板に接続され得るケーブルと、を備え、前記第１基板は、前記ケーブルを介して前記指令信号を受信することを特徴とする。
【発明の効果】
【０００６】
本発明によれば、冷蔵庫における通信エラーを抑制できる。
【図面の簡単な説明】
【０００７】
比較例による冷蔵庫の要部のブロック図である。

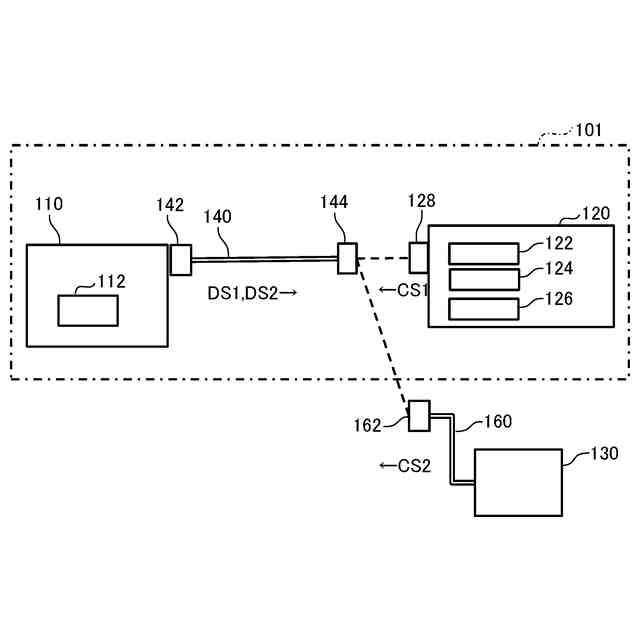

第１実施形態による冷蔵庫の要部のブロック図である。
冷蔵庫の模式的断面図である。
第２実施形態による冷蔵庫の要部のブロック図である。
第３実施形態による冷蔵庫の要部のブロック図である。
【発明を実施するための形態】
【０００８】
［比較例］
図１は、比較例による冷蔵庫１００の要部のブロック図である。
図１において、冷蔵庫１００は、第１基板１１０と、第２基板１２０と、ケーブル１４０，１５０と、を備えている。ケーブル１４０には、コネクタ１４２，１４４が結合されており、ケーブル１５０には、コネクタ１５２，１５３が結合されている。第１基板１１０は、第１制御回路１１２を備えている。第１制御回路１１２は、マイクロコンピュータ等を備え、冷蔵庫１００の各部を制御する。
【０００９】
また、第２基板１２０は、第２制御回路１２２と、通信回路１２４と、撮像部１２６と、コネクタ１２８（第１のコネクタ）と、を備えている。第２制御回路１２２は、マイクロコンピュータ等を備え、通信回路１２４、撮像部１２６等を制御する。撮像部１２６は、冷蔵庫１００の内外を撮像するカメラ等を備えている。通信回路１２４は、ＷＬＡＮ（Wireless Local Area Network）機能を備え、ＷＬＡＮを介して携帯端末等、外部のネットワーク機器（図示せず）と通信する。第１基板１１０および第２基板１２０は、コネクタ１４２，１４４およびケーブル１４０を介して接続されている。すなわち、コネクタ１４４がコネクタ１２８に嵌合されている。
【００１０】
端末装置１３０は、保守担当者が冷蔵庫１００の保守、点検のために使用する端末であり、ケーブル１６０を介してコネクタ１６２に結合されている。また、第１基板１１０には、ケーブル１５０のコネクタ１５２が接続され、通常状態ではコネクタ１５３にはコネクタ１６２は接続されていない。冷蔵庫１００の保守、点検を行う場合（点検時）、保守担当者は、コネクタ１６２とコネクタ１５３とを嵌合する。これにより、ケーブル１５０，１６０を介して、端末装置１３０が第１基板１１０に接続される。
（【００１１】以降は省略されています）
