公開番号2025026030
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2023131358
出願日2023-08-10
発明の名称冷蔵庫
出願人株式会社レゾナック
代理人個人,個人
主分類F25D 19/00 20060101AFI20250214BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】外気が遮断されていない機械室と、扉閉時に外気が遮断される貯蔵庫とが区分されて配置されている冷蔵庫において、外気が遮断されている貯蔵庫の内部に冷媒が漏出するリスクを低減化させる。
【解決手段】冷媒を圧縮する圧縮機11、および圧縮機11により圧縮された冷媒を凝縮する凝縮器12が配置され、外気が遮断されていない機械室10と、凝縮器12により凝縮された冷媒を蒸発させる蒸発器21が配置された、扉閉時に外気が遮断される貯蔵庫20とが隔離されている冷蔵庫1は、冷媒を通すための冷媒管14のうち、圧縮機11と蒸発器21とを繋ぐ第1管141に形成された第1溶接部151が、機械室10に配置されている。
【選択図】図1
特許請求の範囲【請求項１】
冷媒を圧縮する圧縮機、および当該圧縮機により圧縮された当該冷媒を凝縮する凝縮器が配置された、外気が遮断されていない機械室と、当該凝縮器により凝縮された当該冷媒を蒸発させる蒸発器が配置された、扉閉時に外気が遮断される貯蔵庫とが隔離されている冷蔵庫であって、
前記冷媒を通すための冷媒管のうち、前記圧縮機と前記蒸発器とを繋ぐ第１管に形成された溶接部が、前記機械室に配置されていることを特徴とする、
冷蔵庫。
続きを表示（約 690 文字）【請求項２】
前記凝縮器により凝縮された前記冷媒を、液相成分と気相成分とに分離する気液分離器を有し、前記冷媒管のうち、当該凝縮器と当該気液分離器とを繋ぐ第２管に形成された溶接部が、前記機械室に配置されていることを特徴とする、
請求項１に記載の冷蔵庫。
【請求項３】
前記冷媒管のうち、前記気液分離器と前記蒸発器とを繋ぐ第３管に形成された溶接部が、前記機械室に配置されていることを特徴とする、
請求項２に記載の冷蔵庫。
【請求項４】
前記冷媒管のうち、前記蒸発器を構成する第４管に形成された溶接部が、前記機械室に配置されていることを特徴とする、
請求項１に記載の冷蔵庫。
【請求項５】
回転数を一定とする第１圧縮機を含む第１回路と、回転数を可変とする第２圧縮機を含む第２回路とで構成されていることを特徴とする、
請求項１に記載の冷蔵庫。
【請求項６】
前記冷媒管のうち、前記凝縮器と前記蒸発器とを繋ぐ第５管に形成された溶接部が、前記機械室に配置されていることを特徴とする、
請求項５に記載の冷蔵庫。
【請求項７】
冷媒を圧縮する圧縮機、および当該圧縮機により圧縮された当該冷媒を凝縮する凝縮器が配置された機械室と、当該凝縮器により凝縮された当該冷媒を蒸発させる蒸発器が配置された貯蔵庫とが隔離されている冷蔵庫であって、
前記凝縮器により凝縮された前記冷媒を液相成分と気相成分とに分離する気液分離器が前記機械室に配置されている、
冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明は、冷蔵庫に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
食品の冷却等に用いられる冷蔵庫のうち、ファンやコンデンサが配置された機械室と、食品等の被冷却物が置かれる貯蔵庫とが区分されている冷蔵庫において、冷媒漏れが発生した場合に、貯蔵庫の庫内温度の上昇を抑制しつつ、漏洩した冷媒が一か所に滞留することを抑制する技術が知られている（例えば、特許文献１）。このような技術では、機械室内の凝縮器と周囲との温度差に応じて、機械室内の圧縮機を停止させる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６９１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
機械室と貯蔵庫とが区分されている従来の冷蔵庫は、各部材を繋ぎ合わせる工程上の理由から、冷媒を通すための冷媒管の溶接部が貯蔵庫側に配置される。このため、溶接部における溶接不良等による冷媒漏れが生じると、漏出した冷媒が、外気が遮断されている貯蔵庫の内部に滞留してしまう。
本発明の目的は、外気が遮断されていない機械室と、扉閉時に外気が遮断される貯蔵庫とが区分されて配置されている冷蔵庫において、外気が遮断されている貯蔵庫の内部に冷媒が漏出するリスクを低減化させることにある。
【課題を解決するための手段】
【０００５】
かかる目的のもと完成させた本発明は、冷媒を圧縮する圧縮機、および当該圧縮機により圧縮された当該冷媒を凝縮する凝縮器が配置された、外気が遮断されていない機械室と、当該凝縮器により凝縮された当該冷媒を蒸発させる蒸発器が配置された、扉閉時に外気が遮断される貯蔵庫とが隔離されている冷蔵庫であって、前記冷媒を通すための冷媒管のうち、前記圧縮機と前記蒸発器とを繋ぐ第１管に形成された溶接部が、前記機械室に配置されていることを特徴とする、冷蔵庫である。
ここで、前記凝縮器により凝縮された前記冷媒を、液相成分と気相成分とに分離する気液分離器を有し、前記冷媒管のうち、当該凝縮器と当該気液分離器とを繋ぐ第２管に形成された溶接部が、前記機械室に配置されていてもよい。
また、前記冷媒管のうち、前記気液分離器と前記蒸発器とを繋ぐ第３管に形成された溶接部が、前記機械室に配置されていてもよい。
また、前記冷媒管のうち、前記蒸発器を構成する第４管に形成された溶接部が、前記機械室に配置されていてもよい。
また、回転数を一定とする第１圧縮機を含む第１回路と、回転数を可変とする第２圧縮機を含む第２回路とで構成されていてもよい。
また、前記冷媒管のうち、前記凝縮器と前記蒸発器とを繋ぐ第５管に形成された溶接部が、前記機械室に配置されていてもよい。
また、本発明は、冷媒を圧縮する圧縮機、および当該圧縮機により圧縮された当該冷媒を凝縮する凝縮器が配置された機械室と、当該凝縮器により凝縮された当該冷媒を蒸発させる蒸発器が配置された貯蔵庫とが隔離されている冷蔵庫であって、前記凝縮器により凝縮された前記冷媒を液相成分と気相成分とに分離する気液分離器が前記機械室に配置されている、冷蔵庫である。
【発明の効果】
【０００６】
本発明によれば、機械室と貯蔵庫とが区分されて配置されている冷蔵庫において、冷媒を通すための冷媒管の溶接部から貯蔵庫の内部に冷媒が漏出するリスクを低減化できる。
【図面の簡単な説明】
【０００７】
第１の実施の形態にかかる冷蔵庫の内部の一部の構成を示す斜視図である。
図１の冷蔵庫を矢印の方向に見たときに視認できる様子を示す図である。

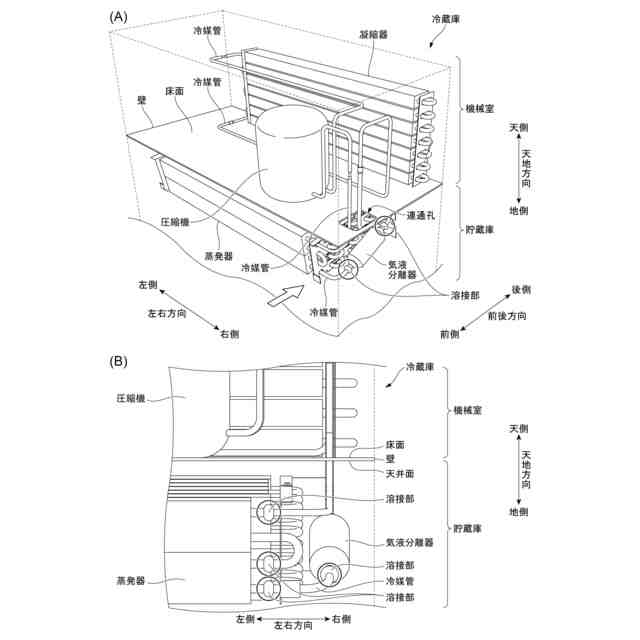

（Ａ）は、従来の冷蔵庫の内部の一部の構成を示す斜視図である。（Ｂ）は、（Ａ）の従来の冷蔵庫を矢印の方向に見たときに視認できる様子を示す図である。

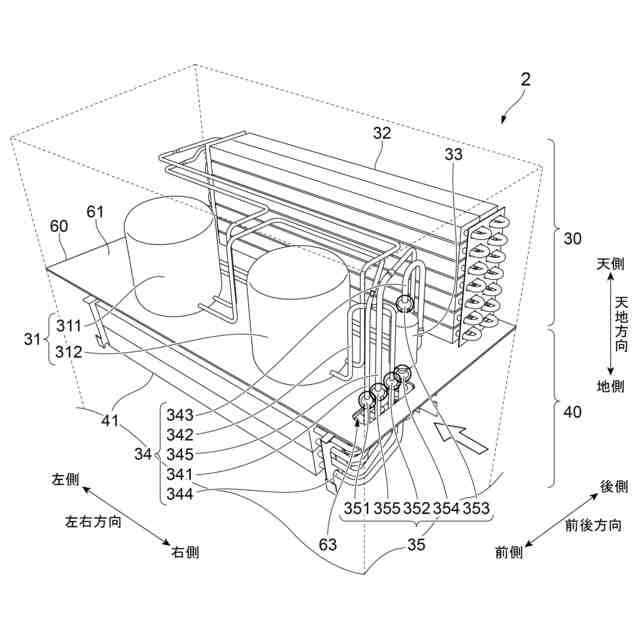

第２の実施の形態にかかる冷蔵庫の内部の一部の構成を示す斜視図である。

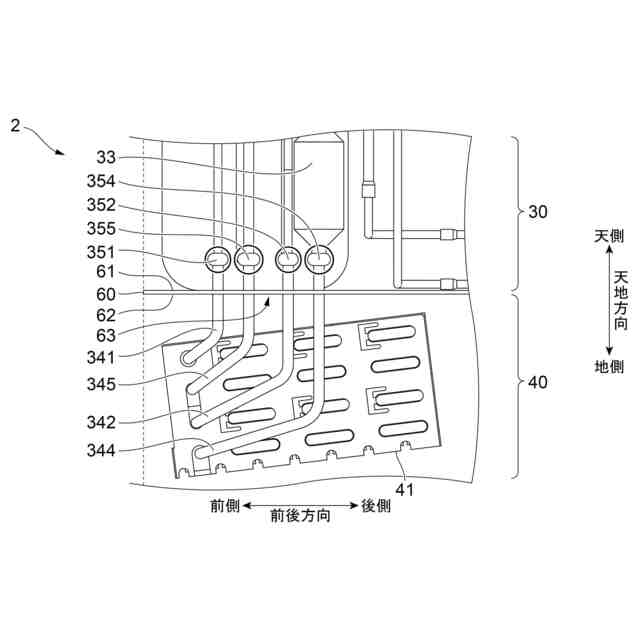

図４の冷蔵庫を矢印の方向に見たときに視認できる様子を示す図である。

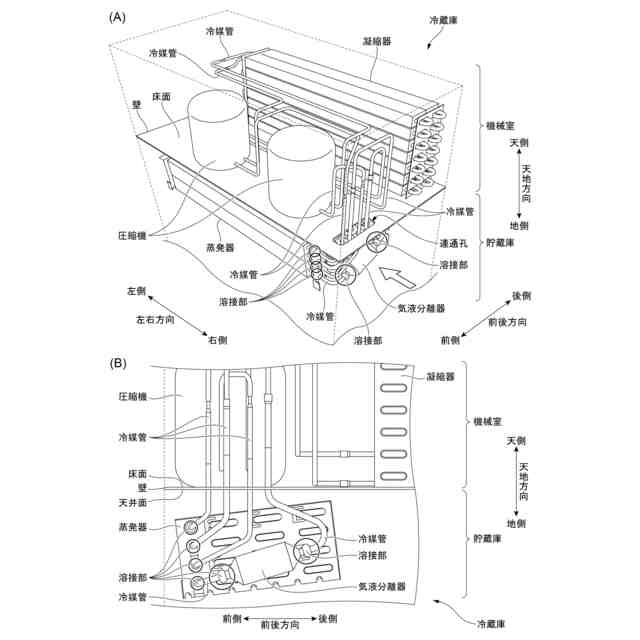

（Ａ）は、従来の冷蔵庫の内部の一部の構成を示す斜視図である。（Ｂ）は、（Ａ）の従来の冷蔵庫を矢印の方向に見たときに視認できる様子を示す図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して、本発明の実施の形態について詳細に説明する。
＜第１の実施の形態＞
（冷蔵庫）

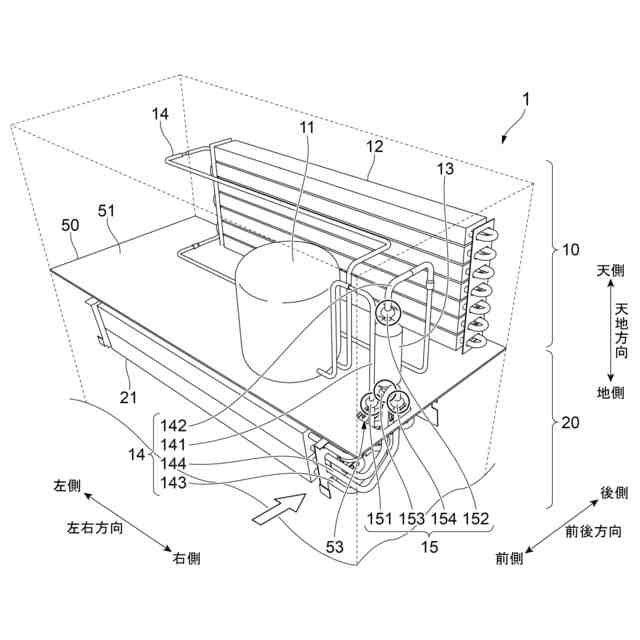

図１は、第１の実施の形態にかかる冷蔵庫１の内部の一部の構成を示す斜視図である。

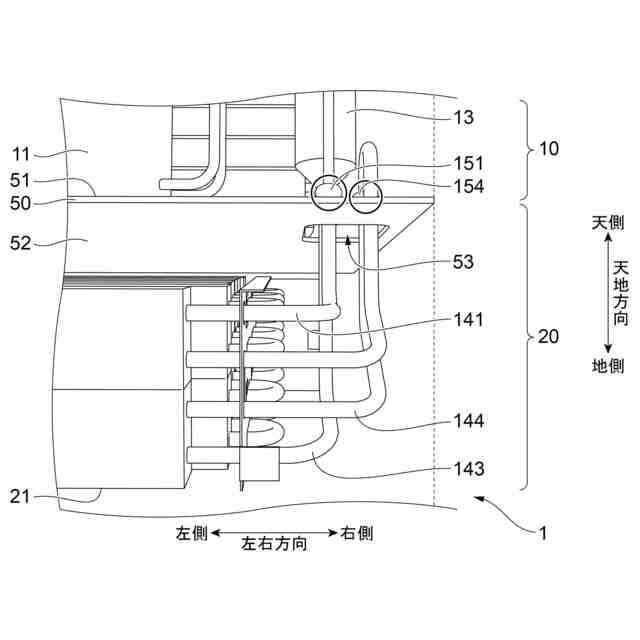

図２は、図１の冷蔵庫１を矢印の方向に見たときに視認できる様子を示す図である。
図１および図２に示す冷蔵庫１は、図示せぬ通気口やファンを有することにより外気が遮断されていない機械室１０と、扉閉時に外気が遮断される貯蔵庫２０とを有する冷蔵庫である。機械室１０と貯蔵庫２０との間には壁５０が形成されており、冷蔵庫１の天地方向の天側に機械室１０が配置され、地側に貯蔵庫２０が配置されている。壁５０の天地方向の天側の面５１は、機械室１０の床面を形成し、地側の面５２は、貯蔵庫２０の天井面を形成している。壁５０の左右方向の右側の端部付近には、機械室１０と貯蔵庫２０とを連通させる連通孔５３が形成されている。
【０００９】
機械室１０には、圧縮機１１と、凝縮器１２と、気液分離器１３とが配置されている。圧縮機１１は、「コンプレッサ」とも呼ばれる装置であり、貯蔵庫２０の内部の冷却に用いられる冷媒を圧縮する。凝縮器１２は、「コンデンサ」とも呼ばれる装置であり、圧縮機１１により圧縮された冷媒を凝縮する。
【００１０】
気液分離器１３は、「アキュムレータ」とも呼ばれる装置であり、凝縮器１２により凝縮された冷媒を液相成分と気相成分とに分離する。貯蔵庫２０には、蒸発器２１が配置されている。蒸発器２１は、「エバポレータ」とも呼ばれる装置であり、凝縮器１２により凝縮された冷媒を蒸発させる。
（【００１１】以降は省略されています）
