公開番号2025036994
公報種別公開特許公報(A)
公開日2025-03-17
出願番号2023143686
出願日2023-09-05
発明の名称冷蔵庫
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類F25D 21/14 20060101AFI20250310BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】効率的に貯蔵室内に高湿度の空気を供給できる冷蔵庫を提供する。
【解決手段】冷蔵庫は、冷蔵庫本体に設けられる貯蔵室と、貯蔵室の後方に位置し、貯蔵室を冷却するための冷気を生成する冷却器が設けられる冷却器室と、貯蔵室内を加湿するための加湿機構と、を備え、加湿機構は、冷却器室と異なる温度帯に設けられ、冷却器で生じた除霜水を受けて貯留する貯水装置と、貯水装置に貯留されている除霜水の蒸発を促進して水分を含んだ空気を貯蔵室内に供給可能な蒸発促進装置と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
冷蔵庫本体に設けられる貯蔵室と、
前記貯蔵室の後方に位置し、前記貯蔵室を冷却するための冷気を生成する冷却器が設けられる冷却器室と、
前記貯蔵室内を加湿するための加湿機構と、を備え、
前記加湿機構は、
前記冷却器室と異なる温度帯に設けられ、前記冷却器で生じた除霜水を受けて貯留する貯水装置と、
前記貯水装置に貯留されている前記除霜水の蒸発を促進して水分を含んだ空気を前記貯蔵室内に供給可能な蒸発促進装置と、
を備える冷蔵庫。
続きを表示（約 840 文字）【請求項２】
前記蒸発促進装置は、前記貯水装置に貯留された前記除霜水の水面に向かって送風する加湿用送風機を有する、
請求項１に記載の冷蔵庫。
【請求項３】
前記貯水装置は、前記貯水装置の外部から内部に前記除霜水が流入する流入部と、前記貯水装置内の空間の一部を仕切る仕切部と、を有し、
前記仕切部は、前記貯水装置内の送風方向から見て、前記流入部と前記加湿用送風機との間に設けられている、
請求項２に記載の冷蔵庫。
【請求項４】
前記貯水装置は、上面が開口した貯水装置本体と、前記貯水装置本体の上面の開口を覆う覆い部と、を有し、
前記貯水装置本体と前記覆い部とは、互いに分離可能である、
請求項１に記載の冷蔵庫。
【請求項５】
前記貯水装置本体は、前記覆い部が前記冷蔵庫本体に取り付けられた状態で、前記冷蔵庫本体から取り外し可能である、
請求項４に記載の冷蔵庫。
【請求項６】
前記加湿機構は、前記貯水装置に貯留した前記除霜水を排出する排水装置を有し、
前記排水装置は、前記貯水装置に貯留される前記除霜水が、所定量を超えた場合に排水を行う状態と前記所定量を超えていなくても排水を行う状態と、に切り替え可能な切替部を有する、
請求項１に記載の冷蔵庫。
【請求項７】
前記加湿機構は、第１形態又は前記第１形態よりも加湿機能が抑制される第２形態のいずれかの形態で前記冷蔵庫本体に設けられる、
請求項１に記載の冷蔵庫。
【請求項８】
前記第２形態において、前記貯水装置の前記除霜水の貯留量は、前記第１形態の場合よりも制限されている、
請求項７に記載の冷蔵庫。
【請求項９】
前記第２形態において、前記蒸発促進装置の動作は、前記第１形態の場合よりも抑制されている、
請求項７に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、冷蔵庫に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、冷蔵室および野菜室といった貯蔵室を冷却するための冷蔵用冷却器の除霜時において、冷蔵用送風機を逆回転させることで、冷蔵用冷却器の除霜に伴って発生した高湿度の空気を貯蔵室内に供給する技術を適用した冷蔵庫が知られている。これにより、野菜などの貯蔵物の蒸散を極力防止することが図られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－４４４４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来構成は、冷蔵用冷却器の除霜時に発生する除霜水は、冷蔵用冷却器の下方に設けられた排水樋を介して早期に庫外に排出される。そのため、野菜室内の加湿には、冷蔵用冷却器や排水樋の表面に付着している水滴を用いることしかできない。また、排水樋に除霜水を溜めたとしても、蒸発を促進することは難しいうえに、排水樋は冷蔵用冷却器の近傍に位置しているため、冷蔵用冷却器の動作中に除霜水が凍結してしまうといった不具合が生じる。このように、従来構成では、貯蔵室内に高湿度の空気を供給する点において、改善の余地があった。
【０００５】
そこで、本実施形態は、効率的に貯蔵室内に高湿度の空気を供給できる冷蔵庫を提供する。
【課題を解決するための手段】
【０００６】
実施形態の冷蔵庫は、冷蔵庫本体に設けられる貯蔵室と、前記貯蔵室の後方に位置し、前記貯蔵室を冷却するための冷気を生成する冷却器が設けられる冷却器室と、前記貯蔵室内を加湿するための加湿機構と、を備え、前記加湿機構は、前記冷却器室と異なる温度帯に設けられ、前記冷却器で生じた除霜水を受けて貯留する貯水装置と、前記貯水装置に貯留されている前記除霜水の蒸発を促進して水分を含んだ空気を前記貯蔵室内に供給可能な蒸発促進装置と、を備える。
【図面の簡単な説明】
【０００７】
第１実施形態による冷蔵庫の構成の一例を示す正面図
第１実施形態による冷蔵庫の構成の一例を示す断面図
第１実施形態による冷蔵庫の一例について、扉を省略して示す正面図
第１実施形態による冷蔵庫について、冷却器室及び加湿機構の構成の一例を概略的に示す図
第１実施形態による冷蔵庫について、貯水装置の他の例を示す図
第１実施形態による冷蔵庫について、覆い部の回動によって貯水装置本体が前方に引き出される状態を示す図
第１実施形態による冷蔵庫について、貯水装置の内部の構成を示す断面図

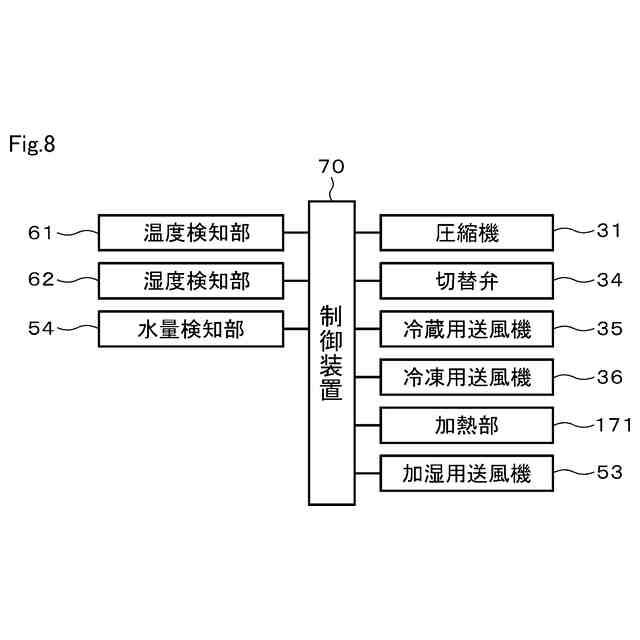

第１実施形態による冷蔵庫の電気的構成の一例を示すブロック図
第１実施形態による冷蔵庫について、冷蔵冷却器及び冷蔵用送風機の動作と加湿用送風機及び加熱部の動作との関係の一例を示す図（その１）
第１実施形態による冷蔵庫について、冷蔵冷却器及び冷蔵用送風機の動作と加湿用送風機及び加熱部の動作との関係の一例を示す図（その２）
第２実施形態による冷蔵庫について、制御装置による制御内容の一例を示すフロチャート
第３実施形態による冷蔵庫について、水量検知部の検知結果と加湿機構の動作との関係の一例を示す図
第４実施形態による冷蔵庫について、貯水装置と排水装置との位置関係の一例を示す断面図
第４実施形態による冷蔵庫について、貯水装置の前面に設けられた操作つまみの一例を示す図
第４実施形態による冷蔵庫について、操作つまみに対する操作によって貯水装置に貯留される除霜水が、所定量を超えた場合に排水を行う状態と、所定量を超えていなくても排水を行う状態と、に切り替わる様子の一例を示す図
第５実施形態による冷蔵庫について、加湿機構が第１形態の場合の一例を示す図
第５実施形態による冷蔵庫について、加湿機構が第２形態の場合の一例を示す図
【発明を実施するための形態】
【０００８】
以下、本発明の複数の実施形態について図面を参照しながら説明する。なお、各実施形態において実質的に同一の要素には同一の符号を付し、説明を省略する。また、以下の実施形態において、構成要素等に付された「第１」、「第２」との語句は、類似した構成要素を単に区別するためのものであり、構成要素間の優劣等を意味するものではない。
【０００９】
（第１実施形態）
まず、本発明の第１実施形態について、図１から図７を参照して説明する。
冷蔵庫１は、図１及び図２に示すように、前面が開口した縦長矩形箱状の冷蔵庫本体１０内に複数の貯蔵室を有して構成されている。以下の説明では、冷蔵庫本体１０の開口側を冷蔵庫１の前側とし、開口とは反対側を冷蔵庫１の後側とする。また、冷蔵庫１を図１の姿勢で床面に設置した場合における重力方向に対する上下方向を、冷蔵庫１の上下方向とする。冷蔵庫１を前方から見た場合における左右方向を、冷蔵庫１の左右方向つまり幅方向とし、冷蔵庫１の前後方向を、冷蔵庫１の奥行方向とする。
【００１０】
冷蔵庫１は、冷蔵庫本体１０を主体に構成されている。冷蔵庫本体１０は、前面が開口した断熱性を有する矩形の箱体で構成されている。冷蔵庫本体１０は、主に鋼板製の外箱１０１と合成樹脂製の内箱１０２とで構成されている。外箱１０１と内箱１０２との間には、例えば発泡断熱材の一例である硬質発泡ウレタンや、断熱部材の一例である真空断熱パネル等の断熱材が設けられている。
（【００１１】以降は省略されています）
