発明の名称キーユニット、及び電子機器
出願人カシオ計算機株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類H01H 21/00 20060101AFI20250319BHJP(基本的電気素子)
要約【課題】薄型化が可能なキーユニット、及び電子機器を提供する。
【解決手段】キーユニットは、ケースと、キートップを備える。ケースは、所定方向に延設された第一フレームと、第一フレームと平行に延びるとともに、第一フレームと所定の間隔を在した状態で設けられた第二フレームと、を有する。キートップは、第一フレームに支持された一端部を有し、一端部を支点として一端部以外の所定の部分が第一フレームと第二フレームの間の空間内を移動可能に設けられている。
【選択図】図2
特許請求の範囲【請求項１】
所定方向に延設された第一フレームと、前記第一フレームと平行に延びるとともに、前記第一フレームと所定の間隔を在した状態で設けられた第二フレームと、を有するケースと、
前記第一フレームに支持された一端部を有し、前記一端部を支点として前記一端部以外の所定の部分が前記第一フレームと前記第二フレームの間の空間内を移動可能に設けられたキートップと、
を備えるキーユニット。
続きを表示（約 1,000 文字）【請求項２】
前記キートップは、前記第二フレーム側の他端部に当接部を有し、
前記第二フレームは、前記第二フレームの底面側に設けられるとともに前記当接部に当接可能な被当接部を有する、
請求項１に記載のキーユニット。
【請求項３】
前記キートップの前記当接部が前記キートップの移動方向に対して傾斜した当接面を有し、
前記第二フレームの前記被当接部が前記当接面と面で接触する受面を有する、
請求項２に記載のキーユニット。
【請求項４】
前記受面は異なる方向に傾斜した複数の受面を含み、前記当接面は前記複数の受面と同じ方向に傾斜した複数の当接面を含む、
請求項３に記載のキーユニット。
【請求項５】
前記第一フレームに対して前記キートップの前記一端部を回動可能に取り付ける回動軸を有する、
請求項１に記載のキーユニット。
【請求項６】
前記回動軸は、前記第一フレームの厚み内に配置されている、
請求項５に記載のキーユニット。
【請求項７】
前記ケースは、前記第二フレームに対して前記第一フレームの反対側に前記第二フレームと所定の間隔を在した状態で前記第二フレームと平行に設けられた第三フレームを有し、
前記キートップは、前記第一フレームに支持された前記一端部と前記第二フレーム側の他端部を有する第一のキートップと、前記第二フレームに支持された一端部を有し、この一端部を支点としてそれ以外の所定の部分が前記第二フレームと前記第三フレームの間の空間内を移動可能に設けられた第二のキートップを含む、
請求項１に記載のキーユニット。
【請求項８】
前記第一のキートップは、前記他端部に当接部を有し、
前記第二フレームは、前記第二フレームの底面側に設けられるとともに前記第一のキートップの前記当接部に当接可能な被当接部を有するとともに、前記第二のキートップの前記一端部を支持する支持部を有する、
請求項７に記載のキーユニット。
【請求項９】
前記第一のキートップの前記当接部は、前記第二のキートップの前記一端部に重なる突起である、
請求項８に記載のキーユニット。
【請求項１０】
請求項１乃至９のいずれか一項に記載のキーユニットを有する電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、電子辞書などの電子機器、及びキーユニットに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、電子辞書やノート型パソコンのキーユニットとして、例えば、複数の接点を有する板状のベース部材の上に回動軸を介して複数のキートップを所定の配列で重ねて取り付けたものが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－８６５９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来のキーユニットのように、板状のベース部材の上に複数のキートップを重ねて配置すると、キーユニットを十分に薄型化することは難しい。
【０００５】
本発明の目的は、薄型化が可能なキーユニット、及び電子機器を提供することである。
【課題を解決するための手段】
【０００６】
本発明の一態様として、キーユニットは、ケースと、キートップを備える。ケースは、所定方向に延設された第一フレームと、第一フレームと平行に延びるとともに、第一フレームと所定の間隔を在した状態で設けられた第二フレームと、を有する。キートップは、第一フレームに支持された一端部を有し、一端部を支点として一端部以外の所定の部分が第一フレームと第二フレームの間の空間内を移動可能に設けられている。
【発明の効果】
【０００７】
本発明の一態様によれば、薄型化が可能なキーユニット、及び電子機器を提供することができる。
【図面の簡単な説明】
【０００８】
図１は、本発明の第１の実施形態に係るキーユニットを備えた電子辞書の外観斜視図である。
図２は、図１のキーユニットの分解斜視図である。
図３は、図２のケースを拡大して示す斜視図である。
図４は、図３の領域Ｆ４を部分的に拡大して示す部分拡大斜視図である。
図５は、図３のケースの要部を部分的に拡大して示す部分拡大斜視図である。
図６は、図２のキーユニットのキートップを示す斜視図である。

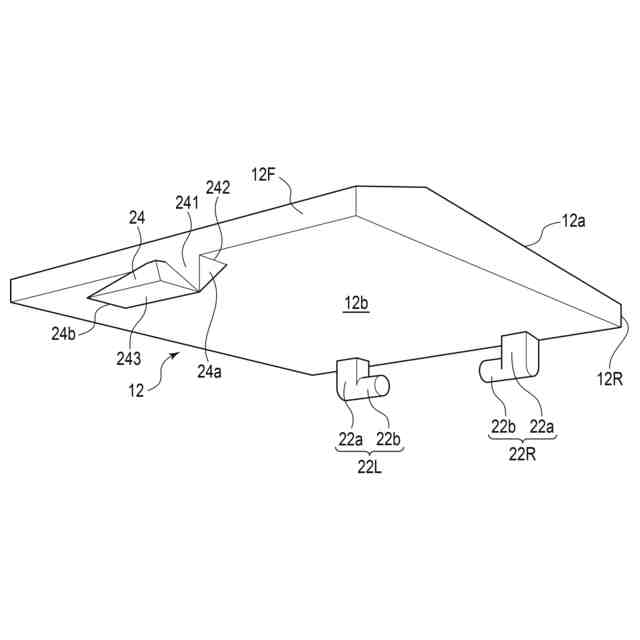

図７は、図６のキートップを裏面側から見た斜視図である。
図８は、図６のキートップの取付方法を説明するための動作説明図である。
図９は、図６のキートップの取付方法を説明するための動作説明図である。
図１０は、図６の係合突起を係合する係合凹部を拡大して示す拡大斜視図である。
図１１は、図６の係合突起を図１０の係合凹部に係合した状態を示す斜視図である。
図１２は、最前列のキートップと２列目のキートップのレイアウトを示す斜視図である。
図１３は、図１２のフレームを省略した斜視図である。
図１４は、本発明の第２の実施形態に係るキーユニットにおけるキートップの接続構造を示す斜視図である。
図１５は、本発明の第３の実施形態に係るキーユニットにおけるキートップの接続構造を示す斜視図である。
図１６は、本発明の第４の実施形態に係るキーユニットの要部を示す斜視図である。
図１７は、図１６のキートップを押し込んだ状態を示す斜視図である。
図１８は、図１６のキートップを初期位置に配置した状態を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施形態について説明する。
図１は、電子機器の一例である電子辞書１００の外観斜視図である。図１では、電子辞書１００の第１筐体２に対して第２筐体４を開いた状態を示す。第１筐体２は、扁平な矩形板状に形成されており、本発明の第１の実施形態に係るキーユニット１０を備える。第２筐体４は、扁平な矩形板状に形成されており、ディスプレイ５を備える。キーユニット１０は、ユーザによる入力操作を受け付ける。ディスプレイ５は、ユーザに対する各種情報を表示するとともにユーザによる入力操作を受け付ける。ディスプレイ５は、いわゆるタッチパネルである。電子辞書１００は、例えば、第１筐体２の裏面を机などの上面に接触させて載置し、第２筐体４を図示のように開いた状態で使用する。
【００１０】
電子辞書１００は、第１筐体２と第２筐体４を接続したヒンジ部６を備える。ヒンジ部６は、第１筐体２の図示後端と第２筐体４の図示下端を回動可能に接続している。第２筐体４は、第１筐体２に対して開いた図１に例示した開位置と、第１筐体２の上面に第２筐体４を重ねた不図示の閉位置に配置することができる。第２筐体４の第１筐体２に対する開位置（回動角度）は任意に変更することができる。第２筐体４を開位置に開いた状態で、キーユニット１０の操作が可能で、且つディスプレイ５を見ることができる状態となる。第２筐体４を閉じ位置に配置した状態では、キーユニット１０の上にディスプレイ５が重なり、電子辞書１００が折り畳まれた状態となる。
（【００１１】以降は省略されています）
