公開番号2025042310
公報種別公開特許公報(A)
公開日2025-03-27
出願番号2023149246
出願日2023-09-14
発明の名称プロポーショナーおよび化学消防ポンプ自動車
出願人日本ドライケミカル株式会社
代理人個人,個人,個人
主分類A62C 5/02 20060101AFI20250319BHJP(人命救助;消防)
要約【課題】構成が簡素でありコスト上昇を抑えることができ、混合比の値に大きな開きがあっても、水とクラスA薬剤を混合し、また、水とクラスB薬剤とを混合することができるプロポーショナーを提供する。
【解決手段】水7とクラスA薬剤9もしくはクラスB薬剤11とを混合する水・薬剤混合部13と、水7の流量を測定する流量計15と、水・薬剤混合部13へのクラスA薬剤9の供給量を制御するクラスA薬剤用制御弁17と、水・薬剤混合部13へのクラスB薬剤11の供給量を制御するクラスB薬剤用制御弁19と、流量計15で測定した水の流量を応じ、水7に対するクラスA薬剤9もしくはクラスB薬剤11の混合比が所定の混合比になるように、クラスA薬剤用制御弁17もしくはクラスB薬剤用制御弁19を制御する制御装置21とを有するプロポーショナー5である。
【選択図】図2
特許請求の範囲【請求項１】
水とクラスＡ薬剤もしくはクラスＢ薬剤とを混合する水・薬剤混合部と、
前記水の流量を測定する流量計と、
前記水・薬剤混合部への前記クラスＡ薬剤の供給量を制御するクラスＡ薬剤用制御弁と、
前記水・薬剤混合部への前記クラスＢ薬剤の供給量を制御するクラスＢ薬剤用制御弁と、
前記流量計で測定した水の流量を応じ、前記水に対する前記クラスＡ薬剤もしくは前記クラスＢ薬剤の混合比が所定の混合比になるように、前記クラスＡ薬剤用制御弁もしくは前記クラスＢ薬剤用制御弁を制御する制御装置と、
を有するプロポーショナー。
続きを表示（約 850 文字）【請求項２】
前記水・薬剤混合部はポンププロポーショナー式混合装置である請求項１に記載のプロポーショナー。
【請求項３】

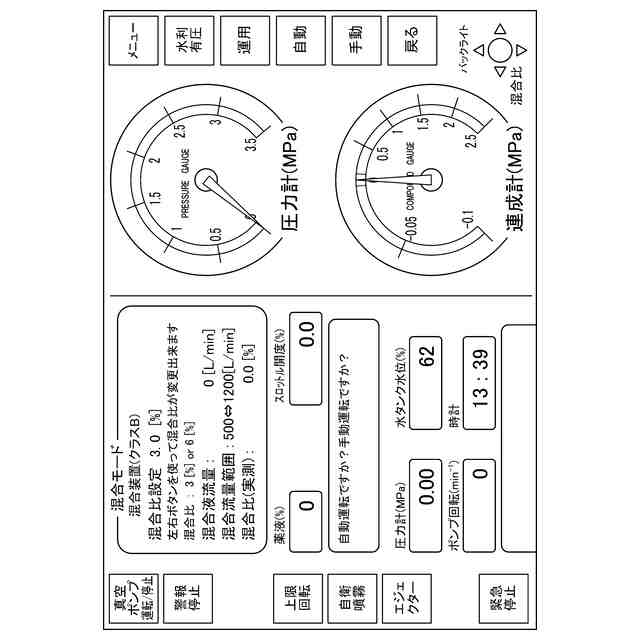

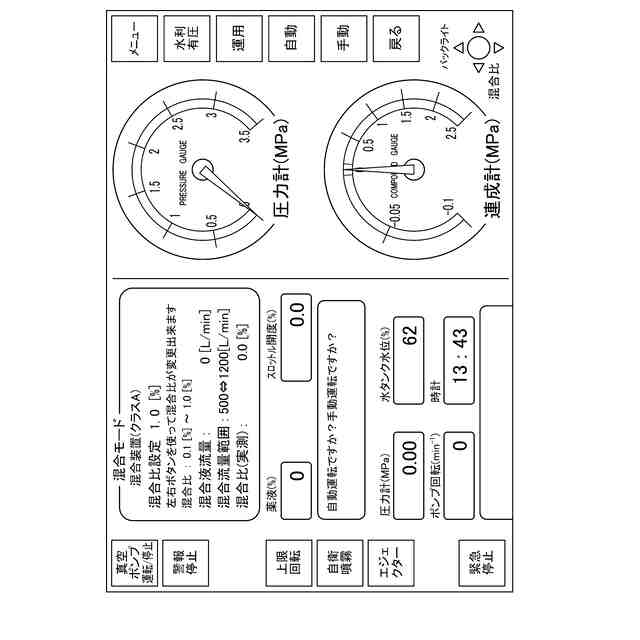

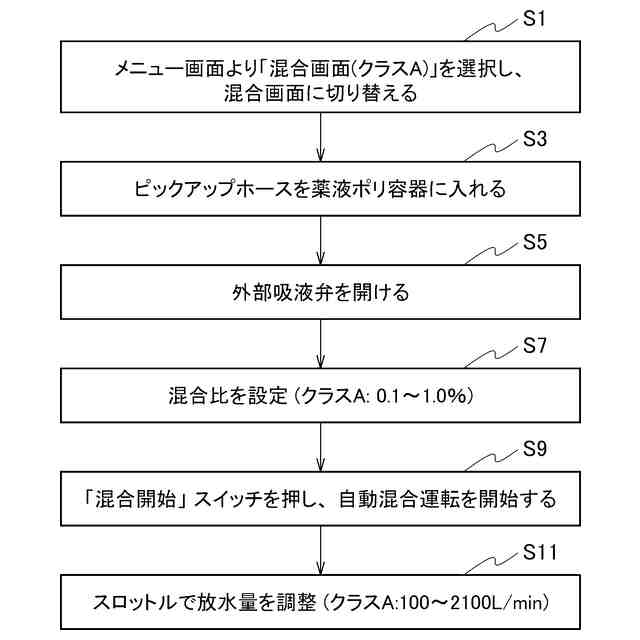

前記所定の混合比を設定するための混合比設定部を有し、前記混合比設定部によって設定された前記所定の混合比になるように、前記制御装置が前記クラスＡ薬剤用制御弁もしくは前記クラスＢ薬剤用制御弁を制御するように構成されている請求項１に記載のプロポーショナー。
【請求項４】

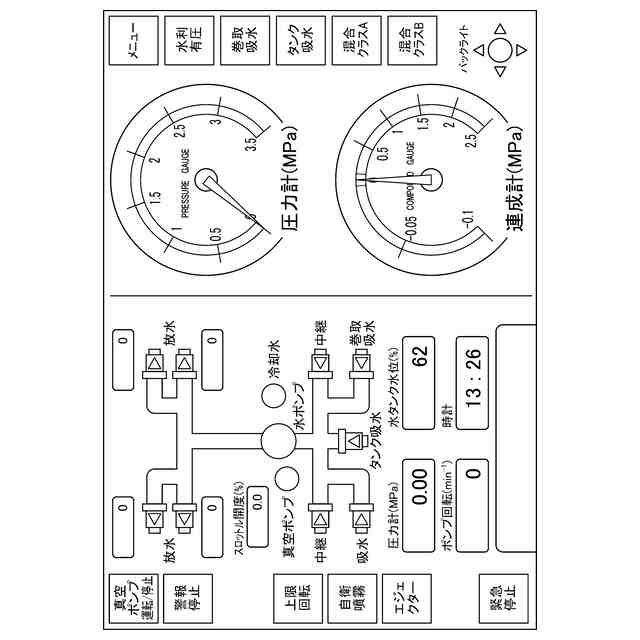

前記混合比設定部は、表示部と、前記表示部の近傍に設けられた操作スイッチとを備えてされており、前記操作スイッチが操作されることで、前記所定の混合比が設定されるように構成されている請求項３に記載のプロポーショナー。
【請求項５】
前記水に対する前記クラスＢ薬剤の混合比の値の最大値は、前記水に対する前記クラスＡ薬剤の混合比の値の最小値の３０倍～１００倍になっている請求項１に記載のプロポーショナー。
【請求項６】
消防ポンプ自動車本体と、
前記消防ポンプ自動車本体に搭載されている請求項１から請求項５のいずれか１項に記載のプロポーショナーと、
を有する化学消防ポンプ自動車。
【請求項７】
前記消防ポンプ自動車本体に設置されており、前記水が収容される水タンクと、
前記消防ポンプ自動車本体に設置されており、前記クラスＢ薬剤が収容されるクラスＢ薬剤タンクと、
を有する請求項６に記載の化学消防ポンプ自動車。
【請求項８】
水とクラスＡ薬剤もしくはクラスＢ薬剤との混合比が所定の混合比になるように、前記水と前記クラスＡ薬剤もしくは前記クラスＢ薬剤とを混合する水・薬剤混合部と、
前記水・薬剤混合部への前記クラスＡ薬剤の供給量を制御するクラスＡ薬剤用制御弁と、
前記水・薬剤混合部への前記クラスＢ薬剤の供給量を制御するクラスＢ薬剤用制御弁と、
を有するプロポーショナー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プロポーショナーおよびこのプロポーショナーを備えた化学消防ポンプ自動車に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、混合器を用いて混合された水とクラスＢ薬剤とを用いてＢ火災の消火をおこなう化学消防車が知られている（特許文献１参照）。上記混合装置として、たとえば、ポンププロポーショナー式混合装置が用いられる。このポンププロポーショナー式混合装置では、水に対するクラスＢ薬剤の混合比範囲を３％もしくは６％にしている。
【先行技術文献】
【特許文献】
【０００３】
実開平４－６５５６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、Ａ火災の消火をおこなう際に、水だけで消火を行うのではなく、水と少量のクラスＡ薬剤とを混合したものを用いることがある。水と少量のクラスＡ薬剤とを混合したものを用いて消火活動を行うことで、消火に要する水の使用量を少なくし、また、木材等に水とクラスＡ薬剤との混合液がしみこみ、木材等の再燃を防止できる。
【０００５】
しかしながら、水に対するクラスＡ薬剤の混合比の範囲は０．１％から１％であり、水に対するクラスＢ薬剤の混合比である３％、６％とは大きく異なっている。さらに説明すると、水に対するクラスＡ薬剤の混合比の最小値は０．１％であるのに対し、水に対するクラスＢ薬剤の混合比の最大値は６％になっており、大きな違いがある。
【０００６】
この大きな違いがあることにより、クラスＢ薬剤の混合に使用する混合器を、クラスＡ薬剤の混合に使用することは困難になる。そこで、クラスＢ薬剤の混合に使用する混合器の他に、クラスＡ薬剤の混合に使用する混合器を別途設けることが考えられる。
【０００７】
しかし、クラスＢ薬剤の混合に使用する混合器の他に、クラスＡ薬剤の混合に使用する混合器を別途設けるとなると、構成が煩雑になり、コストが上昇してしまう。
【０００８】
本発明は、構成が簡素でありコスト上昇を抑えることができ、混合比の値に大きな開きがあっても、水とクラスＡ薬剤を混合し、また、水とクラスＢ薬剤とを混合することができるプロポーショナーおよび化学消防ポンプ自動車を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の態様に係るプロポーショナーは、水とクラスＡ薬剤もしくはクラスＢ薬剤とを混合する水・薬剤混合部と、前記水の流量を測定する流量計と、前記水・薬剤混合部への前記クラスＡ薬剤の供給量を制御するクラスＡ薬剤用制御弁と、前記水・薬剤混合部への前記クラスＢ薬剤の供給量を制御するクラスＢ薬剤用制御弁と、前記流量計で測定した水の流量を応じ、前記水に対する前記クラスＡ薬剤もしくは前記クラスＢ薬剤の混合比が所定の混合比になるように、前記クラスＡ薬剤用制御弁もしくは前記クラスＢ薬剤用制御弁を制御する制御装置とを有するプロポーショナーである。
【００１０】
また、本発明の態様に係るプロポーショナーでは、前記水・薬剤混合部がポンププロポーショナー式混合装置になっている。
（【００１１】以降は省略されています）
