公開番号2025044979
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023152828
出願日2023-09-20
発明の名称連結フック
出願人藤井電工株式会社
代理人
主分類A62B 35/00 20060101AFI20250326BHJP(人命救助;消防)
要約【課題】安全性が高く、かつ、フック全体の小型化、軽量化を図ることが可能な連結フックを提供することにある。
【解決手段】先端側に鈎部14が設けられたフック本体11と、フック本体の鈎部が開口する側に回動自在に取り付けられた外れ止め装置12と、外れ止め装置をロック状態或いは非ロック状態に操作する安全装置13とを備え、フック本体の中央部にはスライド孔16が形成され、スライド孔内に配置されたスライドピン25の他端がフック本体の背面側に配置された安全装置に連結されることで安全装置がフック本体に対してスライド可能に構成され、フック本体の中央部の鈎部が開口する側であって、外れ止め装置の内側に付勢手段26の一端が接続され、スライドピンの一端に付勢手段の他端が接続されることで安全装置がスライドピンを介して付勢手段により付勢されたことを特徴とする。
【選択図】図7

特許請求の範囲【請求項１】
先端側に鈎部が設けられたフック本体と、

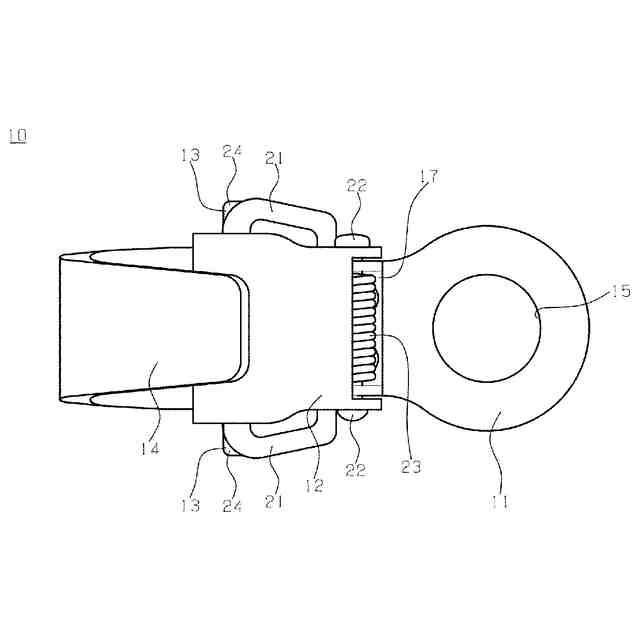

前記フック本体の鈎部が開口する側に回動自在に取り付けられた外れ止め装置と、
前記外れ止め装置をロック状態或いは非ロック状態に操作する安全装置と
を備え、
前記フック本体の中央部にはスライド孔が形成され、

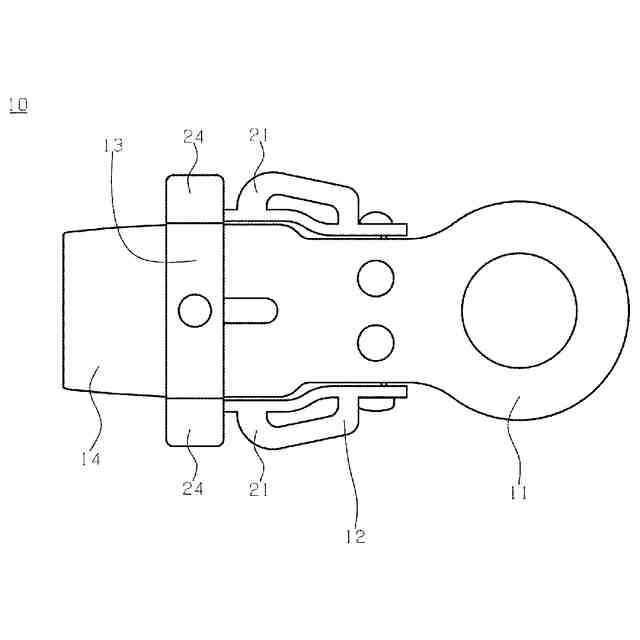

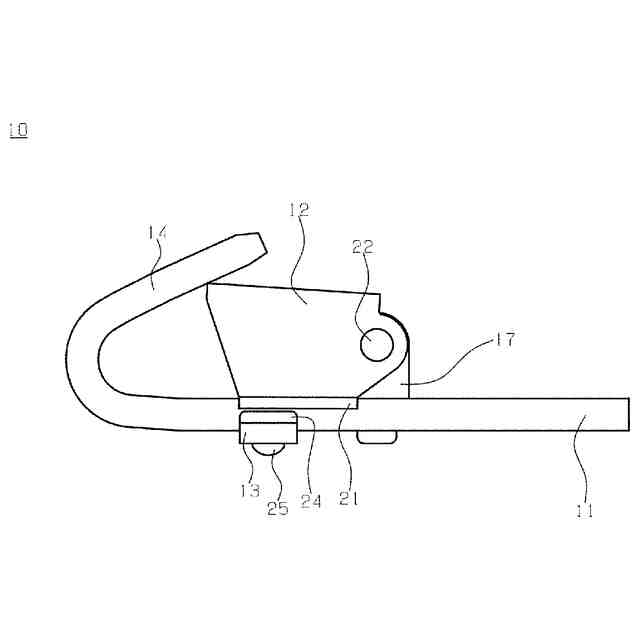

前記スライド孔内に配置されたスライドピンの他端が前記フック本体の背面側に配置された前記安全装置に連結されることで前記安全装置が前記フック本体に対してスライド可能に構成され、

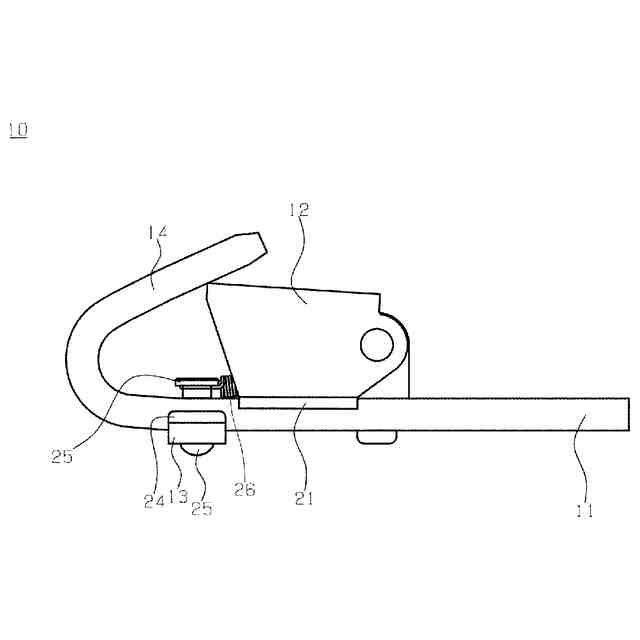

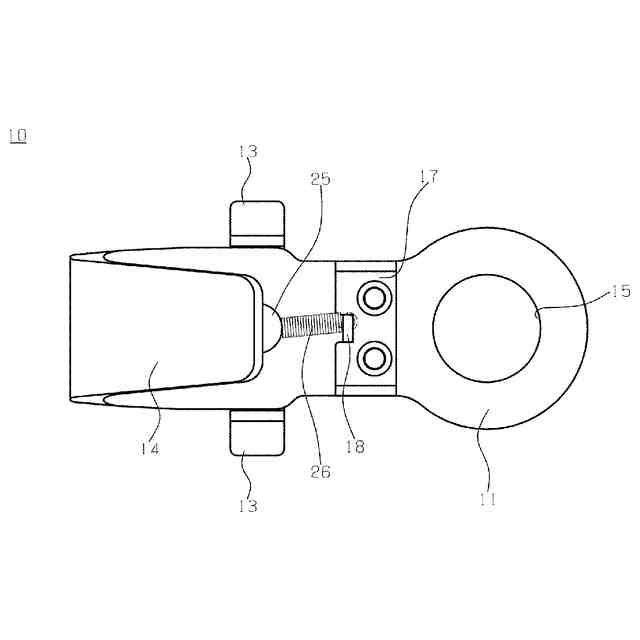

前記フック本体の中央部の鈎部が開口する側であって、前記外れ止め装置の内側に付勢手段の一端が接続され、前記スライドピンの一端に前記付勢手段の他端が接続されることで前記安全装置が前記スライドピンを介して前記付勢手段により付勢された
ことを特徴とする連結フック。
続きを表示（約 300 文字）【請求項２】

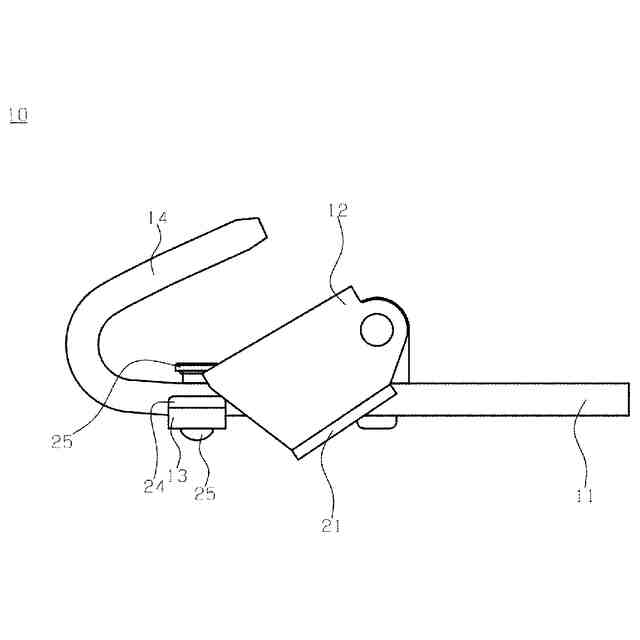

前記外れ止め装置の先端部には、前記外れ止め装置を開状態の方向に回動させたときに前記スライドピンとの接触を回避する回避溝が形成された
請求項１に記載の連結フック。
【請求項３】
前記外れ止め装置には、前記フック本体の幅よりも外方に突出した外れ止め装置側突出片が設けられ、
前記安全装置には、前記フック本体の幅よりも外方に突出した安全装置側突出片が設けられた
請求項１又は２に記載の連結フック。
【請求項４】
前記安全装置と前記スライドピンとが一体化された部材で形成されている
請求項１又は２に記載の連結フック。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高所作業の際に使用する墜落制止用器具のランヤードを、作業者が身に着けるハーネス又は胴ベルトに接続するための連結フックに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

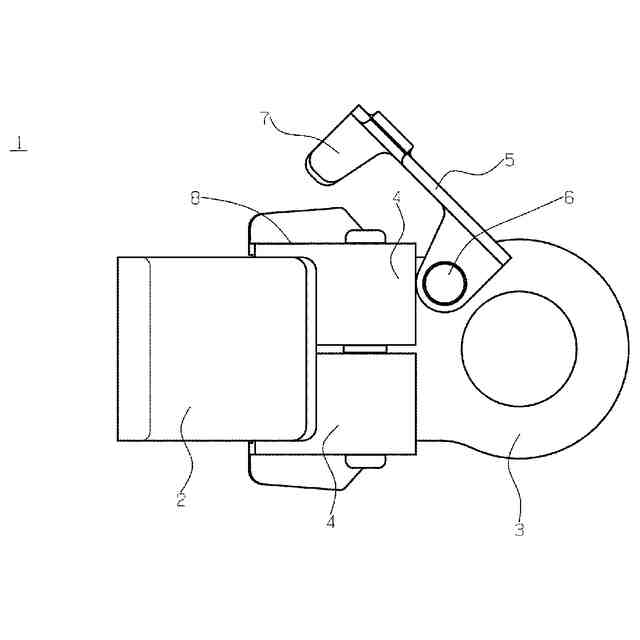

この種の人体側に連結するフックとして、図９に示すように、先端に鈎部２を設けたフック本体３の腹部に開閉キャップ４を取り付け、安全レバー５をフック本体３の基部の片側に回動自在に枢着６した構造のフック１が知られている（例えば、特許文献１参照）。
安全レバー５を回動させ、安全レバー５の掛止突出片７を開閉キャップ４の嵌入部８に嵌入させて開閉キャップ４の回動を阻止することで、使用中に開閉キャップ４が不本意に開放してＤ環などの接続部材との連結が不慮に外れて作業者が墜落するといった危険性を減らすことができる。
【０００３】
また、ばねの付勢力でロック方向に付勢させた安全レバーを開閉キャップの下側に配置し、安全レバーをばねの付勢力に抗して横にスライドさせることで開閉キャップの開閉を操作する、上記特許文献１とは別の構造を有するフックも知られている。
【先行技術文献】
【特許文献】
【０００４】
実公昭５７－１９４６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１の構造では、安全レバー５が開閉キャップ４の側面側に配置されていることから、使用中にランヤードや部材等が安全レバー５に引っ掛かってしまった場合に、安全レバー５の開閉キャップ４への嵌入が外れてしまうことが考えられる。
安全レバー５はフック本体３に枢着６され、開閉キャップ４の側面に設けられた嵌入部８に嵌め込むことで開閉キャップ４の回動を阻止しているが、ばねなどで付勢されているわけではないため、一度外れると自動ではロック状態に戻ることができない。この場合、絶えず開閉キャップ４が回動できてしまう状態にあるので、安全性能が十分に確保されているとはいえない。
【０００６】
また、上記特許文献１とは別の構造を有するフックでは、安全レバーが開閉キャップの下側に配置されていることから、開閉キャップの周辺に部品が集中してしまうことや、ロック状態を解除する際の可動スペースを確保する必要があるため、フック形状が大型化し、重量も重くなる問題を生じる。
【０００７】
本発明の目的は、安全性が高く、かつ、フック全体の小型化、軽量化を図ることが可能な連結フックを提供することにある。
【課題を解決するための手段】
【０００８】
本発明の連結フックは、先端側に鈎部が設けられたフック本体と、前記フック本体の鈎部が開口する側に回動自在に取り付けられた外れ止め装置と、前記外れ止め装置をロック状態或いは非ロック状態に操作する安全装置とを備え、前記フック本体の中央部にはスライド孔が形成され、前記スライド孔内に配置されたスライドピンの他端が前記フック本体の背面側に配置された前記安全装置に連結されることで前記安全装置が前記フック本体に対してスライド可能に構成され、前記フック本体の中央部の鈎部が開口する側であって、前記外れ止め装置の内側に付勢手段の一端が接続され、前記スライドピンの一端に前記付勢手段の他端が接続されることで前記安全装置が前記スライドピンを介して前記付勢手段により付勢されたことを特徴とする。
【０００９】
本発明の連結フックでは、前記外れ止め装置の先端部には、前記外れ止め装置を開状態の方向に回動させたときに前記スライドピンとの接触を回避する回避溝が形成されたことが好ましい。

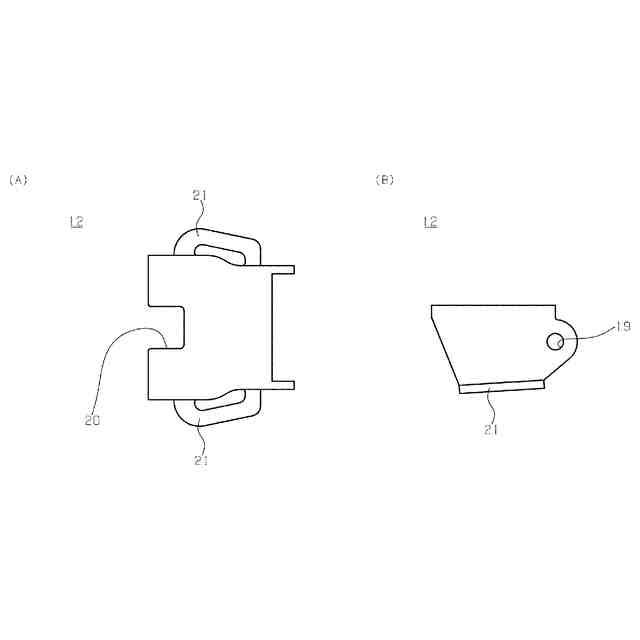

本発明の連結フックでは、前記外れ止め装置には、前記フック本体の幅よりも外方に突出した外れ止め装置側突出片が設けられ、前記安全装置には、前記フック本体の幅よりも外方に突出した安全装置側突出片が設けられたことが好ましい。
本発明の連結フックでは、前記安全装置と前記スライドピンとが一体化された部材で形成されていることが好ましい。
【発明の効果】
【００１０】
本発明に係る連結フックでは、安全装置をフック本体の背面側に配置している。この構造では、側面配置の構造に比べて、安全装置がランヤードや部材等に引っ掛かることがなくなり、安全装置が外れて外れ止め装置が自由に操作できてしまう問題を生じない。従って、安全性が高いフックを提供できる。また、外れ止め装置の下側配置の構造に比べて、外れ止め装置の周辺に部品が集中することもなく、またロック状態を解除する際の可動スペースも確保できるため、フック全体の小型化、軽量化を達成できる。
更に、この安全装置に対して付勢力を付与し、フック本体鈎部側に配置した付勢手段の付勢力をスライドピンを介してフック本体背面側の安全装置に伝達させる構造を採用した。このように、付勢手段を外れ止め装置の内側に配置する構成としたので、付勢手段を保護する部材を別途設ける必要がなく、小型化、軽量化を図ることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
