公開番号2024172725
公報種別公開特許公報(A)
公開日2024-12-12
出願番号2023090642
出願日2023-06-01
発明の名称消火栓装置
出願人ホーチキ株式会社
代理人個人,個人
主分類A62C 35/20 20060101AFI20241205BHJP(人命救助;消防)
要約【課題】薄型化された収納スペースに、隣接する消火栓装置との放水範囲の重複が可能な所定長の消火用ホースを折れ曲がることなく巻き込んで引出自在に収納することを可能とする。

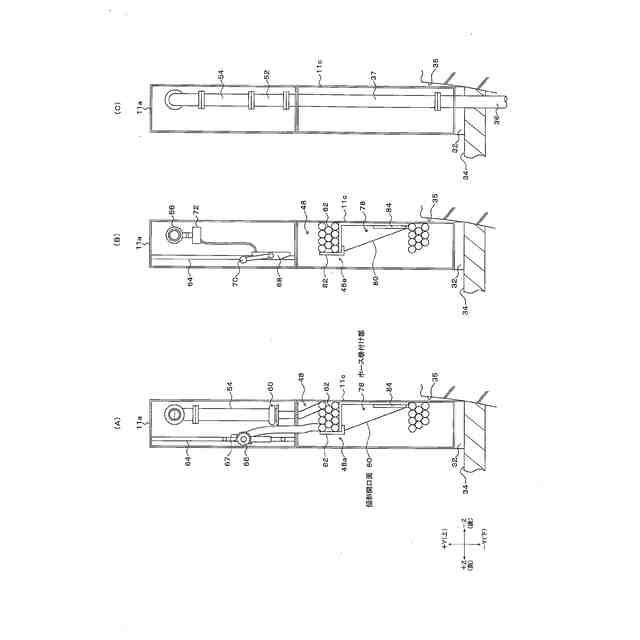

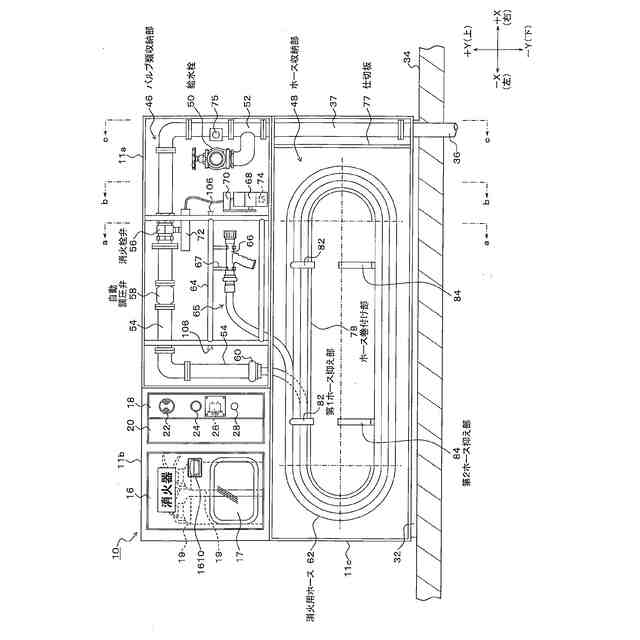

【解決手段】消火栓装置10は、第1筐体11a、第2筐体11b及び第3筐体11cで構成される。第1筐体11aには、放水用ノズル66を含む消火栓機器が消火栓扉14の開放により操作可能に設けられる。第2筐体11bには、消火器19が消火器扉16の開放により取出し可能に収納され、電装扉18に赤色表示灯22等の電装機器が配置される。第3筐体11bには、傾斜開口面80を有する長円の円筒体のホース巻付け部78が配置される。ホース巻付け部78には、第1筐体11aから引き込まれた消火用ホース62が複数列で往復重ね巻きされて引出自在に収納され、消火用ホース62の先端は、第1筐体11a内に保持された放水用ノズル66に接続される。
【選択図】図4
特許請求の範囲【請求項１】

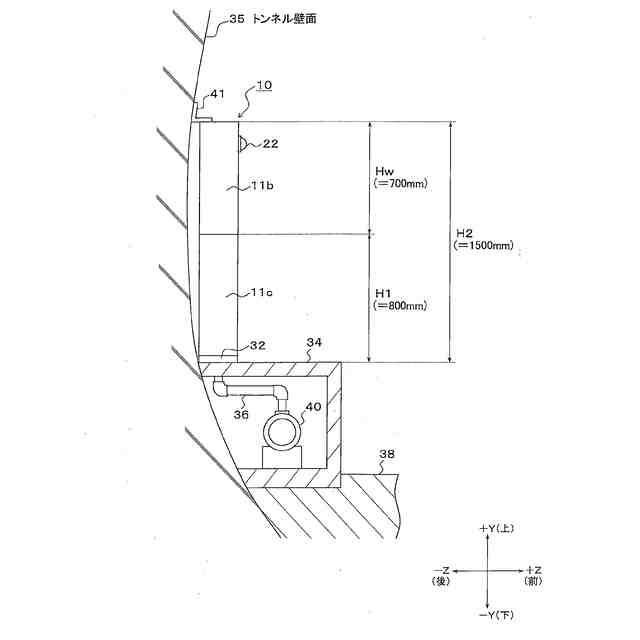

トンネル壁面に沿って設けられた監視員通路上に露出した状態で当該トンネル壁面に近接又は当接して設置される消火栓装置であって、
消火用ホースを除く所定の機器が設けられた装置本体が前記監視員通路の路面上方の所定の高さに設置され、
前記装置本体と前記監視員通路の路面との間の空間に消火用ホースが外巻きされて引出自在に収納されたことを特徴とする消火栓装置。
続きを表示（約 1,600 文字）【請求項２】
請求項１記載の消火栓装置において、
前記装置本体として、
前記所定の機器として、前記消火用ホースを除く所定の消火栓機器が設けられると共に、前記所定の消火栓機器を操作可能とする開口に開閉自在に設けられた消火栓扉が配置された第１筐体と、
前記第１筐体と共に前記トンネル壁面に沿うように前記第１筐体の所定の側面に配置され、前記所定の機器として、少なくとも消火器及び所定の電装機器が設けられると共に、前記消火器を取り出し可能とする開口に開閉自在に設けられた消火器扉及び前記所定の電装機器が設けられた電装扉が配置された第２筐体と、
を備え、
更に、前記装置本体と前記監視員通路の路面との間の空間に設置され、自身の上面側に前記第１筐体と前記第２筐体を設置することで前記第１筐体と前記第２筐体を前記監視員通路の路面上方の所定の高さに設置し、内部に前記消火用ホースが外巻きされて引出自在に収納された第３筐体を架台上に備えたことを特徴とする消火栓装置。
【請求項３】
請求項２記載の消火栓装置において、
前記第３筐体は、
筐体内の奥行側に配置され、前記消火用ホースが外巻きされるホース巻付け部と、
前記ホース巻付け部の手前上部に形成されたホース引出空間と、
を備え、
前記消火用ホースが前記ホース巻付け部に複数列の往復重ね巻きで収納されることを特徴とする消火栓装置。
【請求項４】
請求項３記載の消火栓装置において、

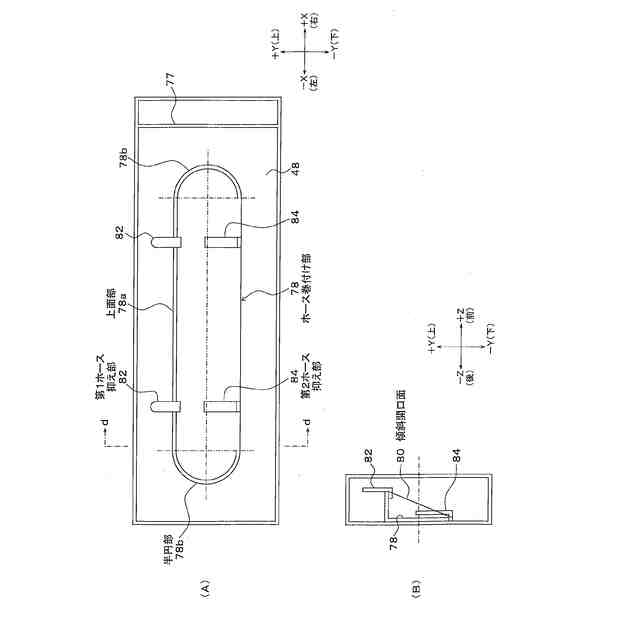

前記ホース巻付け部は、前記筐体内部の背面に固定されて前方に延在した横に長い長円の円筒体であって、前記円筒体の開口面は、上面前方から斜め下向きの奥行方向に向けて切欠きされた傾斜開口面であることを特徴とする消火栓装置。
【請求項５】
請求項４記載の消火栓装置において、
前記ホース巻付け部は、前記長円の両側の直径が、少なくとも前記消火用ホースの最小湾曲径であることを特徴とする消火栓装置。
【請求項６】
請求項４記載の消火栓装置において、
前記円筒体の上面張出部分の開口端に、外巻きされた前記消火用ホースの側面を支えると共に、当該消火用ホースが引き出される際に外側に変形する第１ホース抑え部が配置されたことを特徴とする消火栓装置。
【請求項７】
請求項４記載の消火栓装置において、
前記円筒体の切欠きされた下面張出部分に、前記消火用ホースが外巻きされる際に位置して前記消火用ホースの下側の重ね巻き位置を位置決めし、前記消火用ホースの外巻き終了後に前記下面張出部分から前記円筒体の奥行側となる背面側に回動して離脱する第２のホース抑え部が配置されたことを特徴とする消火栓装置。
【請求項８】
請求項４記載の消火栓装置において、
前記ホース巻付け部は、前記円筒体に替えて、前記円筒体の上面から両側面の前方への張出部分に対応した複数個所の所定位置に、前記張出部分の張出幅に対応した長さを有する円筒形又は円柱形のホース支持部が前方へ延在したことを特徴とする消火栓装置。
【請求項９】
請求項８記載の消火栓装置において、
前記ホース支持部は、少なくとも、前記円筒体の両側の半円部分と、上下中心線との交点の上側位置及び左右中心線との交点位置、並びに前記円筒体における上面の直線部分の所定位置から延在したことを特徴とする消火栓装置。
【請求項１０】
請求項８記載の消火栓装置において、
前記ホース支持部の先端に、外巻きされた前記消火用ホースの側面を支えると共に、当該消火用ホースが引き出される際に外側に変形する第１ホース抑え部が配置されたことを特徴とする消火栓装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、トンネル壁面に沿って設けられた監視員通路に露出して設置される消火栓装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、高速道路や自動車専用道路等のトンネル内には、トンネル非常用設備として消火栓装置が設置されている。例えば、消火栓装置は、前傾式の消火栓扉（前傾扉）を備えた筐体内部の消火栓収納部に、先端に放水ノズルを装着した消火用ホースや消火栓弁を含むバルブ類等が収納され、また、消火器扉を備えた筐体内部の消火器収納部に、２本の消火器が収納されている。また、消火栓装置は、一般的にトンネル長手方向、例えば、５０メートル間隔で、監視員通路が設けられたトンネル壁面を箱抜きして埋込み設置されている（特許文献１）。
【０００３】
しかし、シールド工法等により造られたトンネルにあっては、トンネル躯体の構造上、トンネル壁面を箱抜きして消火栓装置を埋込み設置することがコストや労力の関係から困難であることから、消火栓装置を監視員通路に露出した状態で設置することが要求されている。
【０００４】
このため、消火栓装置をトンネル壁面に箱抜きすることなく、監視員通路に消火栓装置が露出した状態で設置する構造として、トンネル壁面に架台を設置し、設置された架台に消火栓装置の装置本体を取付固定する壁掛け構造が提案されており、当該壁掛け構造の架台は、壁面に固定される主支持部と消火栓装置の装置本体の姿勢を保持する姿勢保持部材等から構成されている（特許文献２）。
【０００５】
しかし、壁掛け構造による消火栓装置の設置は、トンネル壁面への消火栓装置の取り付けに工数と時間が掛かる等の課題があることから、設置が容易である監視員通路の路面上に架台を設置し、設置された架台に消火栓装置の装置本体を取付固定する、いわゆる据置き構造を採用することが考えられている。
【先行技術文献】
【特許文献】
【０００６】
特開２００９－２７９２９４号公報
特開２０１９－０００１９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、据置き型の消火栓装置にあっては、監視員通路の路面上の所定の高さに消火栓装置の装置本体を設置するための架台は一般的にアングル材を箱形に組み合わせた型枠構造である。その架台のアングル材を剥き出しにしておくことは従来の壁面埋込型と比べ見栄えに問題があり、型枠構造の周囲に板部材等によるカバーを配置して剥き出しとなったアングル材を隠すことも考えられるが、見栄えの悪さを解消するためだけに追加構造を設ける意義は薄い。
【０００８】
また、架台の内部空間を監視員通路から立ち上げた給水配管を消火栓装置の装置本体に引き込むための配管スペースに利用しているが、それでも架台の内部空間の大部分は空き空間として残っており、架台が設置された空間に存在する空き空間が十分に活用されていない問題もある。
【０００９】
そこで、消火栓装置と監視通路との間のスペースをホース収納部に利用することが考えられるが、監視員通路の通路幅の制約を低減するために、消火栓装置は可能な限り薄型化する必要がある。ここで、消火栓装置に収納又は配置される奥行寸法が最も大きくなる機器は消火器であることから、消火器を収納可能な奥行幅として、例えば、２５０ｍｍ程度に薄型化が可能となる。
【００１０】
しかしながら、消火栓装置の薄型化に伴い、消火栓装置と監視員通路との間となるホース収納スペースも同様に薄型化されるが、５０ｍ間隔で配置されている隣接する消火栓装置との放水範囲の重複を可能とする、少なくとも３０ｍの消火用ホースを折れ曲がることなく巻き回して引出自在に収納する必要があり、このためのホース収納構造をどのようにするかが課題となる。
（【００１１】以降は省略されています）
