公開番号2025155457
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024067089
出願日2024-04-01
発明の名称ビル内部による救出装置
出願人個人
代理人
主分類A62B 3/00 20060101AFI20251006BHJP(人命救助;消防)
要約【課題】大災害が発生した時に消防のレスキュウが救出するには、清掃用ゴンドラや、はしご車またはヘリによる救出があるが、雨や強風などによる救助が難しく時間がかかる。道路状況によっては、はしご車が遅れる、また台数にも限界がある。タンカーを担いで階段を降りるには、高層ビルでは体力と救出人数に限りがある。高層ビルから迅速に人を救助するためのビル内部に設ける救助設備を提供する。
【解決手段】ビル内部に救助設備を付けることにより、雨や強風などに左右されずに救出することが出来る。ビル内部に深さ約20m位の縦穴(縦穴空洞)を交互に下へと、作って置くことにより消防のレスキュウがタンカーとロープで救出することができることを提案する。日常の訓練により高さが20m位ですと消耗が少なく救助可能で、この縦穴空洞にははしごが付いており下へと降りることが出来る。
【選択図】図1
特許請求の範囲【請求項１】
ビル新築の時、内部に縦穴（縦穴空洞）１を交互に下へと作って置き縦穴１の上（天井８）に釣り金具４が設置されているビル内部による救出装置
前記の釣り金具４に専用釣り金具７を環付きカタビナ１１で、接続し専用釣り金具７より出ているロープをタンカーにつなぎ、タンカーを吊るして、数回に分けて地上まで下に降ろすビル内部による救出装置
前記の次に救出される人を降ろす時ロープを巻き直す必要が無い専用釣り金具を、利用しているビル内部による救出装置、
前記のこの縦穴空洞には、はしごが付いており下へと降りることが出来るビル内部による救出装置
続きを表示（約 59 文字）【請求項２】
請求項１のロープ５は登山用の耐久性のある柔らかいロープを利用するビル内部による救出装置

発明の詳細な説明【技術分野】
【０００１】
続きを表示（約 1,100 文字）【背景技術】
【０００２】
大災害が発生した時、電源喪失などでエレベーターが使えない時ビルから消防のレスキュウが救出する為の設備が、整って無いのが現状です。
【先行技術文献】
【特許文献】
【０００３】
実開平０７－０１２１５４
特開平０５－１９２３６９
特表２０１４－５２１４２９
【発明の概要】
【発明が解決しようとする課題】
【０００４】
大災害が発生した時に消防のレスキュウが救出するには、清掃用ゴンドラや、はしご車またはへりによる救出がありますが、雨や強風などによる救助が難しく時間が、かかってしまいます。道路状況によっては、はしご車が遅れるなど台数にも限界があります。
タンカーを担いで階段を降りるには、高層ビルでは体力と救出人数に限りがあります。
【課題を解決するための手段】
【０００５】
ビル内部に救助設備を付けることにより、雨や強風などに左右されずに救出することが出来る。
ビル内部に深さ約２０ｍ位の縦穴（縦穴空洞）を交互に下へと、作って置くことにより消防のレスキュウがタンカーとロープで救出することができることを提案します。
日常の訓練により高さが２０ｍ位ですと消耗が少なく救助可能です。この縦穴空洞にははしごが付いており下へと降りることが出来ます。
【発明の効果】
【０００６】
消防のレスキュウが数人来ていただくと、消防のレスキュウが上下に移動しなくてもタンカーとロープを使い多数の人を救出できます。
【図面の簡単な説明】
【０００７】

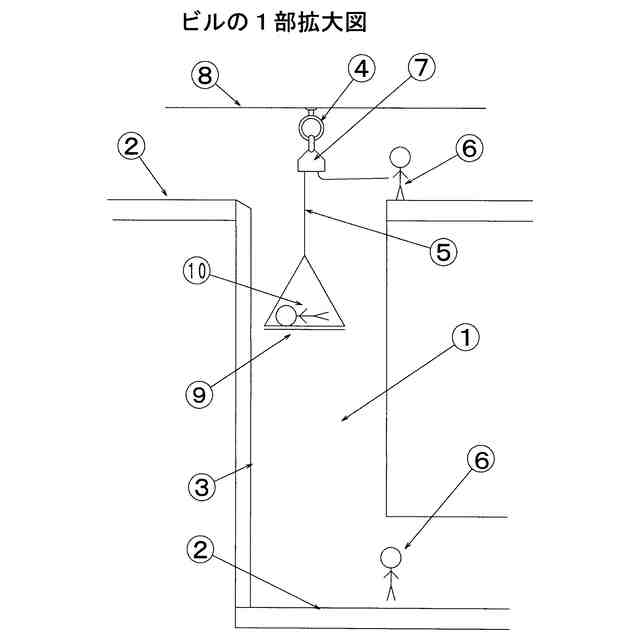

ビルの１部拡大図ビルに縦穴（縦穴空洞）１が設置されており、この縦穴１の上の天上に釣り金具４が設置されており、この釣り金具４に専用釣り金具７を取り付け、専用釣り金具７から出ているロープにタンカー９を付けて、タンカー９に乗った救助する人１０を降ろします。この縦穴空洞１にははしご３が付いており下へと降りることが出来ます。
【０００８】

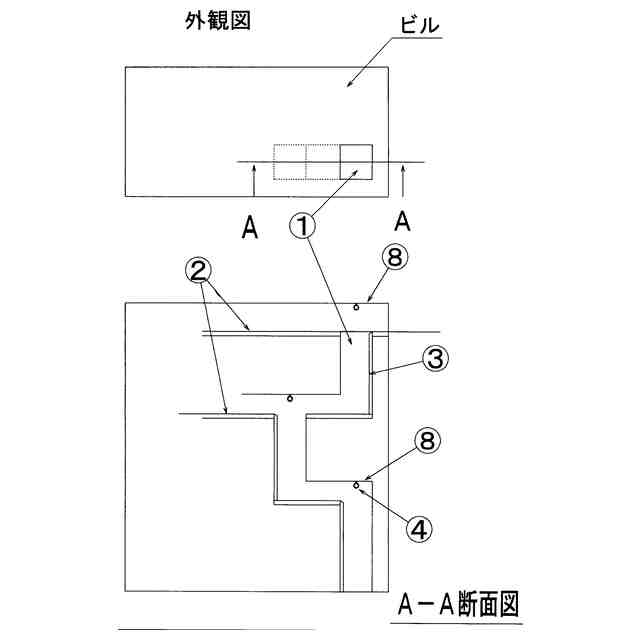

外観図ビルの内部に縦穴（縦穴空洞）１を交互に下へと、作って置くことによりタンカーを数回に分けて降ろします。縦穴（縦穴空洞）１の上（天井部）に釣り金具４が設置されている
【０００９】
専用釣り金具
【００１０】
専用釣り金具７でシャフト１２にロープ５を巻きつけてブロック１４と１５を合わせて止めビス１６で止めロープ収納します。板バネ１７はロープ５が専用金具７の内部での絡み防止するための、弱い板バネ１７が取り付けられています。
ロープ格納ブロック
（【００１１】以降は省略されています）
