公開番号2025138532
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024054930
出願日2024-03-11
発明の名称高層ビルからの救助装置
出願人個人
代理人
主分類A62B 3/00 20060101AFI20250917BHJP(人命救助;消防)
要約【課題】大災害による電源喪失でエレベーターが使用できない時に、タンカーに乗せて階段を担いで降ろすことは体力の消耗が激しく市民には無理です。救助隊のレスキューが到着するのに時間がかかるとき、緊急に大けがなどをされた人を救出する必要があります。専用の担架でロープにより階段を利用して体力の消耗が少なく人を降ろすことができる設備を提供する。
【解決手段】消防のレスキューによるロープを使い専用金具と専用タンカーにて、階段を利用して降ろす。
【選択図】図1
特許請求の範囲【請求項１】
階段の踊り場に取り付けられた金具を利用して踊り場より下の踊り場に専用タンカーと災害前から専用釣り金具にロープがセットされたロープを利用して体力の消耗が少なく、確実に降ろすことの出来る高層ビル救助装置、

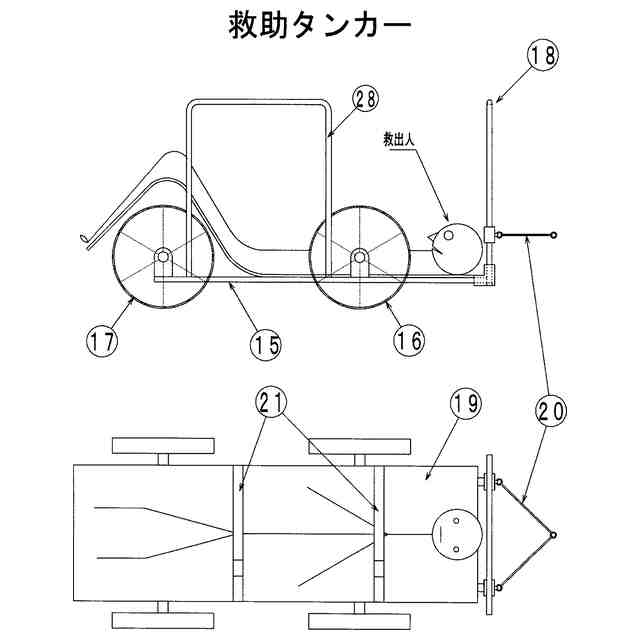

前記の専用タンカーは救出される人が、あおむけに寝て膝を立てた状態で安全シートベルト２本を締め階段を降りる時、体重がおしりと太ももにかかる高層ビル救助装置、

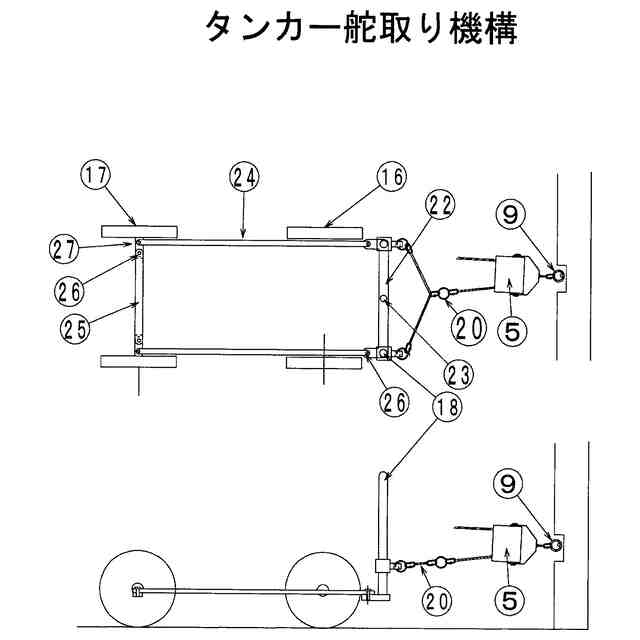

前記の専用タンカーは４本のタイヤが直形６０ｃｍｍと大きく通路や道路などで、通行が楽で階段を降りる時の上下の動きが少なく降り始めと終わりのタンカーの動きがスムーズに動く高層ビル救助装置
前記の踊り場に取り付けられた金具に専用釣り金具をセットして、専用釣り金具には、災害前から専用釣り金具ロープがセットされていた環付きカラビナを専用タンカーに付け一人降ろした後ロープを、巻き直す必要がなく専用吊り金具のロープが、短くなった一方の環付きカラビナを専用タンカーにセットして再利用できる高層ビル救助装置
続きを表示（約 340 文字）【請求項２】
請求項１の専用釣り金具から出る１方のロープは専用タンカーにつなぎ、もう１方の専用釣り金具から出るロープで救出される人の降ろすスピードをコントロールする、必要があり軽い力で降ろすことが出来ますがロープから両手を離すことはできません、救出される人を降ろすのを止めるにはロープを握りしめって止めます再度降ろす時は専用釣り金具から出るロープを専用釣り金具に送り込むようにすると、救出される人を降ろすことが出来ますが、もう一方の手はロープを送り込む時いがいはロープを握りしめて保持しロープの動きを止め、救出される人を降ろすことが出来る高層ビル救助装置
【請求項３】
請求項１で使用しているロープは登山用の柔らかい耐摩耗性のあるロープを利用する高層ビル救助装置

発明の詳細な説明【技術分野】
【０００１】
続きを表示（約 1,300 文字）【背景技術】
【０００２】
大災害が発生した時、通常エレベーターがあるから大丈夫と、はとんどの方が考えているようです。電源喪失が発生し消防のレスキュウや救出隊の到着に時間がかかる時―般の市民による高層ビルより救出される人を救助する方法が無く
通常エレベーターに頼るしかありません。
【先行技術文献】
【特許文献】
【０００３】
特開平０５－１９２３６９
実開平０７－０１２１５４
特表２０１４－５２１４２９
【発明の概要】
【発明が解決しようとする課題】
【０００４】
大災害による電源喪失でエレベーターが使用できない時に、タンカーに乗せて階段を担いで降ろすことは体力の消耗が激しく市民には無理です。救助隊のレスキューが到着するのに時間がかかるとき、緊急に大けがなどをされた人の救出する必要があります。
【課題を解決するための手段】
【０００５】
大災害による電源喪失でエレベーターが使用できない。レスキューが到着するのに時間が、かかるとき大ケガなどでどうしても階段を利用してタンカーで降ろす必要があります。タンカーを担いで降ろすことは一般の市民にはできません。一般の市民や消防のレスキューによるロープを使い専用タンカーにて、階段を利用して体力の消耗が少なく降ろすことを提案する。
【発明の効果】
【０００６】
一般の市民による体力の消費が少なく沢山の人を搬送することができる。
【図面の簡単な説明】
【０００７】

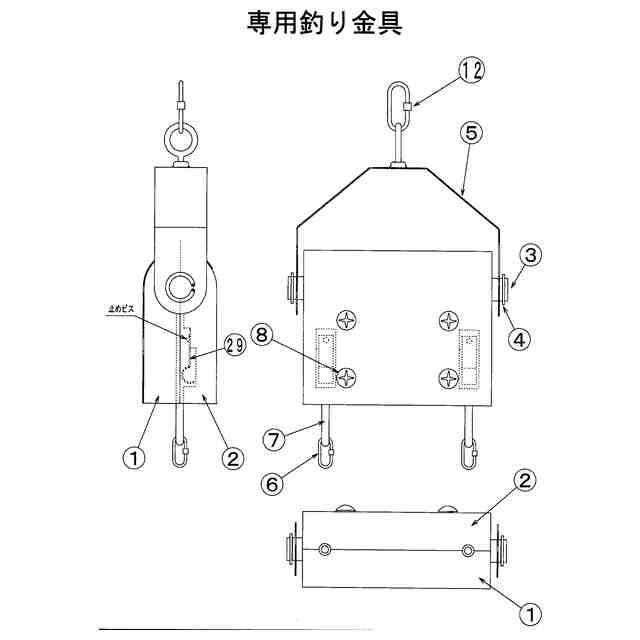

専用釣り金具専用釣り金具でシャフト３にロープ７を巻きつけてブロック１と２を合わせて止めビス８で止めロープ収納します。板バネ２９はロープ７が専用金具５の内部での絡み防止するための、弱い板バネ２９が取り付けられています。
【０００８】

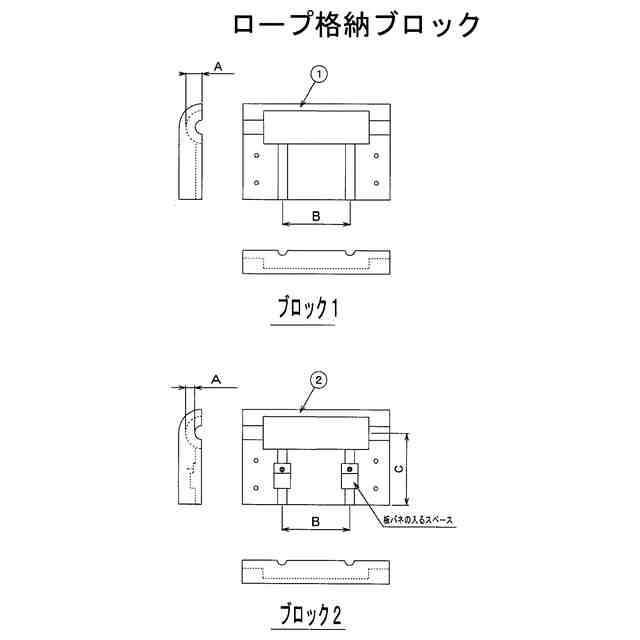

ロープ格納ブロック１と２シャフト３にロープ７巻きつけロープ格納ブロック１と２を合わせて利用します。Ａの寸法はロープ３本分、Ｂ寸法はロープ１０本分、１０本分位必要です狭いと専用金具５の内部のロープ７の巻き型が、変わることがあります。Ｃ寸法は金具の中のロープが絡まないように１５ｃｍの長さとロープの出入りする穴はできるかぎり小さく弱い板バネ２９で防いでいます。
【０００９】

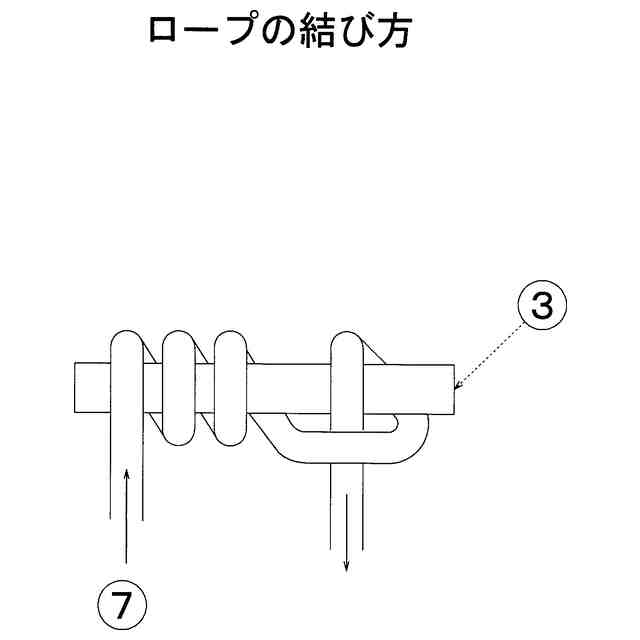

ロープの結び方シャフト３にロープ７の結び方を説明しています。シャフト３の太さはロープに合わせて替えることが必要です。
【００１０】

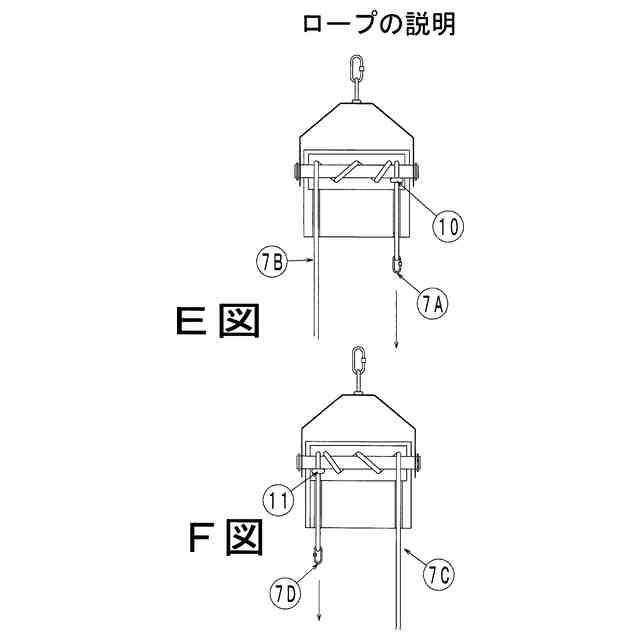

ロープの説明Ｅ図にてロープ７Ａの環付きカラビナをタンカー用金具２０に連結して、ロープ７Ｂを操作してタンカーを降ろします。降ろしたらＦ図のロープ７Ｄの位置になるまでロープ７Ａを引いておきます。ロープ７Ｃを軽く押さえてロープ７Ｄを引きます。ロープを巻いた位置１０がロープを巻いた位置１１の位置に移動して、ロープ７Ｄの環付きカラビナを次の救助される人のタンカーにつなぐと、次の救出される人を降ろすことができロープを巻き直す必要が無い専用釣り金具です。
（【００１１】以降は省略されています）
