発明の名称防煙垂れ壁装置
出願人文化シヤッター株式会社
代理人個人
主分類A62C 2/06 20060101AFI20241031BHJP(人命救助;消防)
要約【課題】防煙垂れ壁の降下時の回転力を減衰させるための減衰手段の取付位置(納まり(取り合い))の自由度を大きくでき、設計自由度の高い防煙垂れ壁装置を提供する。
【解決手段】本発明に係る防煙垂れ壁装置1は、天井19側に位置されて面2aが横方向に延長する非作動状態と一端21側を回転中心として回転して他端22側が降下することによって一端側から他端側に向けて垂れ下がって壁面となる面2aが上下方向に延長する作動状態とに状態変化可能に構成された防煙垂れ壁2と、当該防煙垂れ壁2の降下時の回転力を減衰させる減衰手段5とを備えた防煙垂れ壁装置であって、減衰手段5がロータリーダンパ5Aであることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
天井側に位置されて面が横方向に延長する非作動状態と一端側を回転中心として回転して他端側が降下することによって一端側から他端側に向けて垂れ下がって壁面となる面が上下方向に延長する作動状態とに状態変化可能に構成された防煙垂れ壁と、当該防煙垂れ壁の降下時の回転力を減衰させる減衰手段と、
を備えた防煙垂れ壁装置であって、
前記減衰手段がロータリーダンパであることを特徴とする防煙垂れ壁装置。
続きを表示（約 290 文字）【請求項２】

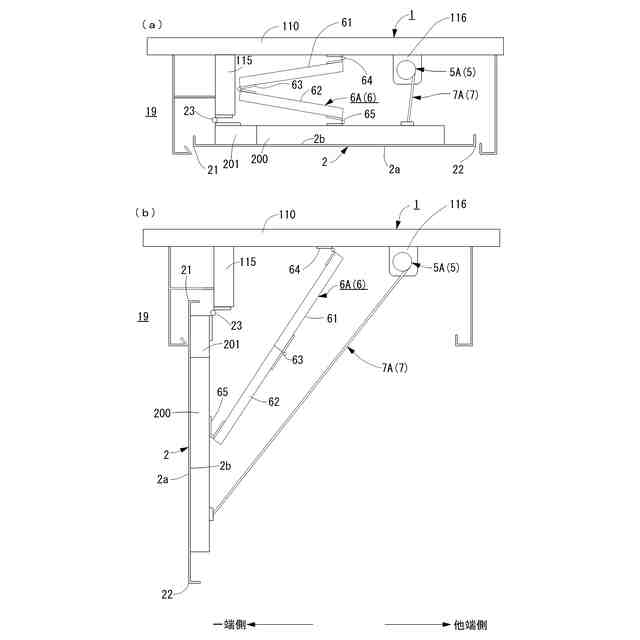

前記防煙垂れ壁の他端側と天井側に設けられた前記ロータリーダンパとを連結する不燃材料により形成された可撓性連結部材を備えたことを特徴とする請求項１に記載の防煙垂れ壁装置。
【請求項３】

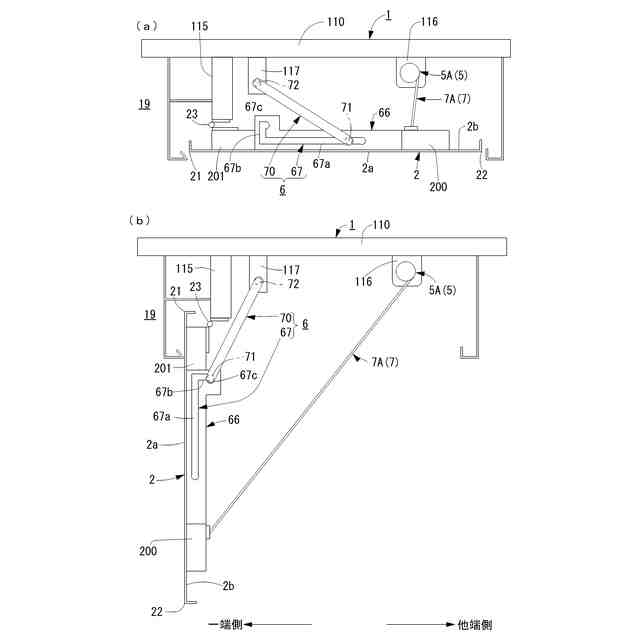

前記防煙垂れ壁を前記作動状態に維持する維持手段を備えたことを特徴とする請求項２に記載の防煙垂れ壁装置。
【請求項４】

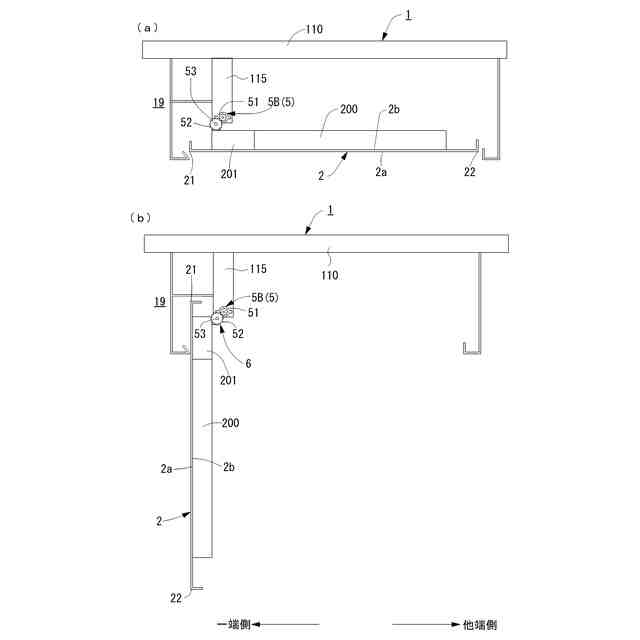

前記ロータリーダンパが天井側に設けられ、
前記ロータリーダンパの回転中心軸に設けられたギヤと前記防煙垂れ壁の一端側に設けられたギヤとが噛み合うように構成されたことを特徴とする請求項１に記載の防煙垂れ壁装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、火災の発生の際に作動させて煙の流動を防止する防煙垂れ壁を備えた防煙垂れ壁装置に関する。
続きを表示（約 6,400 文字）【背景技術】
【０００２】
従来、壁面を構成する面が横方向に延長するように天井側に位置される非作動状態と壁面を構成する面が上下方向に延長するように天井側から垂れ下がる作動状態とに設定される防煙垂れ壁を備えた防煙垂れ壁装置が知られている。
即ち、非作動状態においては、天井側において面が横方向に延長する状態となるように維持され、火災の発生の際に、煙感知器から出力される解除信号に基づいて回動して、あるいは、手動操作で出力される解除信号に基づいて回動して、壁面が上下方向に延長するように垂れ下がる作動状態に設定される防煙垂れ壁を備えた防煙垂れ壁装置が知られている。
当該防煙垂れ壁装置としては、防煙垂れ壁の回動動作時の衝撃を吸収するためにオイルダンパ（ショックアブソーバ）を備えた構成のものが知られている（特許文献１等参照）。
【０００３】
また、従来、例えば図４に示すように、回動式の板状部材により構成された防煙垂れ壁２が、実線で示した非作動状態と一点鎖線で示した作動状態とに設定される防煙垂れ壁装置１００も知られている。
図４に示した従来の防煙垂れ壁装置１００は、一端２１側を回動中心として回動可能なように天井１９側に取付けられた板状部材により構成された防煙垂れ壁２と、天井１９側において防煙垂れ壁２の他端２２側を係止して当該防煙垂れ壁２の下側の板面（防煙垂れ壁２の作動状態において壁面となる面）２ａが横方向に延長する状態となって例えば天井面２０ａを形成するように当該防煙垂れ壁２を維持する係止装置３と、煙感知器２５からの解除信号に基づいて係止装置３が防煙垂れ壁２の他端２２側の係止を解除した場合に、当該防煙垂れ壁２が一端２１側から他端２２側に向けて垂れ下がって板面（壁面を構成する面）２ａが上下方向に延長する作動状態の防煙垂れ壁２に設定するための防煙垂れ壁設定手段４とを備えて構成される。
尚、図４及び後述する図５は断面図であるが、断面ハッチングは省略してある。
また、図４，図５に示した防煙垂れ壁装置１００は、例えばユニット化されており、図４，図５の紙面と直交する方向に沿って、複数のユニット化された防煙垂れ壁装置１００，１００…が連続して並ぶように配置されて天井１９側に設置されている。
【０００４】
防煙垂れ壁２は、不燃材により構成されたものである。
防煙垂れ壁２は、例えば、四角形の平板部を備えて構成され、当該四角形の平板部における四角形の一辺側が一端２１側となり、当該四角形の一辺と対向する他辺側が他端２２側となる。
防煙垂れ壁２は、一端２１側を回動中心として回動可能なように一端２１側がヒンジ２３等の回転支持部材を介して天井１９側に取付けられている。具体的には、防煙垂れ壁２の一端２１側と後述する装置基台１１０に設けられた回転支持ブラケット１１５とがヒンジ２３を介して連結されている。
防煙垂れ壁２は、非作動状態においては、係止装置３によって、天井１９側において面（下側の板面（表面））２ａが水平面に沿って延長する状態となって例えば天井面２０ａを形成するように設定されるとともに、火災発生時においては、ヒンジ２３を回転中心として回動して、防煙垂れ壁設定手段４によって、図４に一点鎖線で示したように、壁面となる面２ａが垂直面に沿って延長する作動状態の防煙垂れ壁２として機能するように設定される。
つまり、非作動状態においては、係止装置３によって、天井１９側において防煙垂れ壁２の面２ａが横方向に延長する状態、即ち、天井１９側において防煙垂れ壁２の面２ａが水平面上又は略水平面上に位置されるように設定される。
例えば、天井面２０ａとなる防煙垂れ壁２の面（下側の板面）２ａと天井面２０ａとなる天井板２０の下側の板面とが同一水平面上に位置されたり、あるいは、天井面２０ａとなる防煙垂れ壁２の面（下側の板面）２ａと天井面２０ａとなる天井板２０の下側の板面とが互いに平行な水平面上に位置されて、防煙垂れ壁２が天井板として機能するように設定される。
【０００５】
係止装置３は、例えば、図４の紙面と直交する方向の一方の端部側に位置される一方端部側の防煙垂れ壁装置１００に設けられた自動閉鎖装置３Ａと、当該一方端部側の防煙垂れ壁装置１００以外のその他の各防煙垂れ壁装置１００，１００…にそれぞれ設けられたキャッチ３Ｂ，３Ｂ…とで構成される。
自動閉鎖装置３Ａは、一方端部側の防煙垂れ壁装置１００の防煙垂れ壁２の他端２２側を係止して当該防煙垂れ壁２の面２ａが横方向に延長する状態となるように当該防煙垂れ壁２を維持するとともに、当該係止状態を電気的に解除できるように構成された図外の係止手段を備え、火災時において、煙感知器２５からの解除信号に基づいて自動閉鎖装置３Ａ内の制御手段が当該係止手段による係止状態を解除するように構成されているものである。当該係止手段による係止状態が解除された場合、防煙垂れ壁２が一端２１側を回転中心として下方に向けて回転して垂れ下がる。
各防煙垂れ壁装置１００，１００…のキャッチ３Ｂ，３Ｂ…は、隣の防煙垂れ壁装置１００の防煙垂れ壁２の他端２２側と図外の係止解除用のワイヤで繋がれている。
キャッチ３Ｂは、その他の各防煙垂れ壁装置１００，１００…にそれぞれ設けられた防煙垂れ壁２の他端２２側に設けられたキャッチ受３Ｃに係止して当該防煙垂れ壁２の面２ａが横方向に延長する状態となるように当該防煙垂れ壁２を維持する。
そして、火災時において、一方端部側の防煙垂れ壁装置１００の自動閉鎖装置３Ａによる係合状態が解除された防煙垂れ壁２が垂れ下がった場合に、当該防煙垂れ壁２の他端２２側と当該一方端部側の防煙垂れ壁装置１００の隣の防煙垂れ壁装置１００のキャッチ３Ｂとに繋がれた図外の係止解除用のワイヤによって当該キャッチ３Ｂが図４の左側に移動することで、キャッチ３Ｂとキャッチ受３Ｃとの係止状態が解除される。従って、一方端部側の防煙垂れ壁装置１００の隣の防煙垂れ壁装置１００の防煙垂れ壁２が垂れ下がる。以後、同様に、順次、隣の防煙垂れ壁装置１００のキャッチ３Ｂとキャッチ受３Ｃの係止状態が解除されて防煙垂れ壁２が垂れ下がる動作が、連動して行われることで、各防煙垂れ壁装置１００，１００…の各防煙垂れ壁２，２…が、一端２１側を回転中心として下方に向けて回転して垂れ下がって、作動状態に設定されることになる。
【０００６】
以上のように、火災時においては、一方端部側の防煙垂れ壁装置１００の防煙垂れ壁２から順番に隣り合う各防煙垂れ壁装置１００，１００…の防煙垂れ壁２の係止状態が解除されていくことにより、各防煙垂れ壁装置１００，１００…の各防煙垂れ壁２，２…が、一端２１側から他端２２側に向けて垂れ下がった作動状態になる。
即ち、自動閉鎖装置３Ａ、及び、キャッチ３Ｂは、共に、防煙垂れ壁２の他端２２側を係止する手段であるが、自動閉鎖装置３Ａは、例えば天井側の設けられた煙感知器２５が煙を感知した場合に当該煙感知器２５から出力される解除信号を受けて電気的に防煙垂れ壁２を開放する電気制御式の係止手段であり、キャッチ３Ｂは、隣の防煙垂れ壁２の動きに連動して機械的に防煙垂れ壁２を開放する機械式の係止手段である。
尚、当該自動閉鎖装置３Ａの「閉鎖」の意味は、防煙垂れ壁２の他端２２側の係止を解除して防煙垂れ壁２を作動させることを意味しており、いわゆるシヤッターの自動閉鎖装置に合わせた名称となっている。
つまり、「閉鎖」はシヤッター等が閉鎖して火や煙を留める区画を作ると言う意味で防災装置が作動する動作を示す用語として用いられる。当該防煙垂れ壁２の場合、防煙垂れ壁２の下方が空間となるので、閉鎖されるわけではないが、シヤッターと共通の用語を用いて自動閉鎖装置と呼ばれているものである。
【０００７】
防煙垂れ壁設定手段４は、一端２１側を回動中心として下方に回動した当該防煙垂れ壁２を垂直状態に維持して防煙垂れ壁として機能するように設定するものである。
当該防煙垂れ壁設定手段４は、ガススプリング（ショックアブソーバ）１０１と、ばね１０２と、ねじ１０３と、を備え、火災発生の際に、防煙垂れ壁２の一端２１側を回動中心として下方に回動して垂れ下がった当該防煙垂れ壁２の面２ａを垂直な状態に維持することにより、当該防煙垂れ壁２を作動状態に設定する手段である。
ガススプリング１０１は、防煙垂れ壁２の降下時の回転力を減衰させて回動動作時の衝撃を吸収するための減衰手段であり、例えば、一端側としてのシリンダ基端側１０１ａが、防煙垂れ壁装置１００の装置基台１１０に設けられたブラケット１１１に回転可能に連結されるとともに、他端側としてのピストン先端側１０１ｂが、防煙垂れ壁２の他端２２側に回転可能に連結されている。尚、ガススプリング１０１の他端側は、例えば、防煙垂れ壁２の裏面２ｂ（面２ａとは反対側の板面）に設けられたブラケット２００の他端側に回転可能に連結されている。
ばね１０２は、一端側がブラケット１１１に回転可能に連結され、他端側がガススプリング１０１のシリンダ側に連結された引張コイルバネである。
当該ばね１０２は、防煙垂れ壁２の回転降下時の初期時の急激な降下を防ぐとともに、防煙垂れ壁２が垂直になるようにガススプリング１０１を所定位置に維持する手段である。
また、当該ばね１０２は、一端側の回転中心軸１０２ｃが、ヒンジ２３の回転中心軸とずれるように設置されている。これにより、防煙垂れ壁２の面２ａが横方向に延長する状態から防煙垂れ壁２の他端２２側が下方に回動する際（つまり、図４の実線で示した非作動状態の防煙垂れ壁２が図４の一点鎖線で示した作動状態の防煙垂れ壁２となるように回動する際）には、ばね１０２の引っ張り力によって、防煙垂れ壁２に力Ｆ１（図４において時計回りの力Ｆ１）が付与される。また、防煙垂れ壁２が下方に回動した状態から防煙垂れ壁２の面２ａが横方向に延長する状態に回動する際（つまり、図４の一点鎖線状態の防煙垂れ壁２が実線状態の防煙垂れ壁２となるように回動する際）には、ばね１０２の引っ張り力によって、防煙垂れ壁２に力Ｆ２（図４においての反時計回りの力Ｆ２）が付与されるようになっている。
ねじ１０３は、例えば、ヒンジ２３の上方側に位置において、下方に回動した状態の防煙垂れ壁２の一端側に先端１０３ｔが接触して、下方に回動した状態の防煙垂れ壁２に力Ｆ２（図４においての反時計回りの力Ｆ２）を付与するものである。
また、図４に示す防煙垂れ壁装置１００によれば、煙感知器２５が煙を感知して、防煙垂れ壁２が一端２１側のヒンジ２３を回動中心として下方に回動した際には、ばね１０２の引っ張り力によって、防煙垂れ壁２に力Ｆ１が付与されるとともに、ねじ１０３の先端１０３ｔが防煙垂れ壁２の一端２１側に接触して防煙垂れ壁２に力Ｆ２が付与されることによって、壁面となる面２ａが垂直状態に維持された防煙垂れ壁２が形成される。
即ち、図４に示した防煙垂れ壁装置１００は、上述した防煙垂れ壁設定手段４を備えていることにより、火災の際に係止装置３が解除された場合に、防煙垂れ壁２が一端２１側のヒンジ２３を回動中心として下方に回動し、防煙垂れ壁２が一端２１側から他端２２側に向けて垂れ下がって当該防煙垂れ壁２の壁面となる面２ａが垂直状態に維持される防煙垂れ壁２が形成されるように構成されているものである。
【０００８】

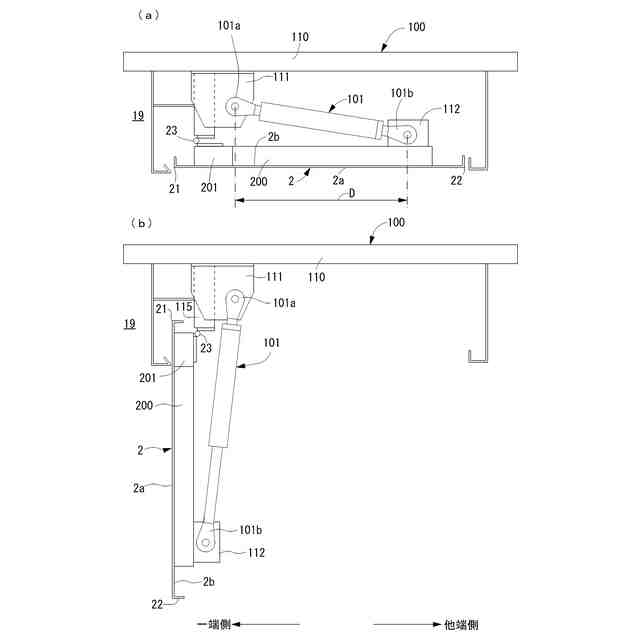

図５は、防煙垂れ壁装置１００におけるガススプリング１０１の動作を説明した図である。図５（ａ）は、防煙垂れ壁２の非動作状態時のガススプリング１０１を示し、図５（ｂ）は、防煙垂れ壁２の動作状態時のガススプリング１０１を示す。
尚、図５に示す防煙垂れ壁装置１００では、防煙垂れ壁２は、裏面２ｂに、ブラケット２００と一端側の連結部２０１とを備えた構成のものを例示している。
また、ガススプリング１０１は、一端側（シリンダ基端側）１０１ａが装置基台１１０に設けられたブラケット１１１に回転可能に連結されて、他端（ピストン先端側）１０１ｂがブラケット２００に設けられた取付ブラケット１１２に回転可能に連結された構成のものを例示している。
また、一端側の連結部２０１は、図５の紙面と直交する方向に延長するように設けられて、当該連結部２０１と装置基台１１０に設けられた回転支持ブラケット１１５とがヒンジ２３を介して連結されたことにより、防煙垂れ壁２が、一端２１側を回動中心として回動可能なように構成されたものを例示している。
【先行技術文献】
【特許文献】
【０００９】
実開昭４９－１１６８１４号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
しかしながら、上述したように、防煙垂れ壁の降下時の回転力を減衰させる減衰手段としてガススプリング（ショックアブソーバ）１０１を用いる場合は、図５に示すように、ガススプリング１０１の両端１０１ａ，１０１ｂ（シリンダ基端側１０１ａ，ピストン先端側１０１ｂ）の取付位置が決まってしまう。
従って、防煙垂れ壁２の非作動状態時におけるガススプリング１０１の取付位置間距離Ｄ（図５参照）よりも、防煙垂れ壁２の非作動状態時における図５紙面左右方向の長さ寸法（以下、「防煙垂れ壁長さ寸法」という）が小さい防煙垂れ壁を持つ防煙垂れ壁装置１００を作製したい場合、当該取付位置間距離Ｄのガススプリング１０１を用いることはできないので、防煙垂れ壁長さ寸法よりも取付位置間距離が小さいガススプリングを選定して使用しなければならない。
例えば、防煙垂れ壁２は、作動状態において、天井面から下方に５０ｃｍ以上突出させる必要があるが、建物によっては、一部に下がり壁等が形成されており、不足分の高さのみを垂れ壁によって補いたいといった場合がある。このような場合、下がり壁等の部分では防煙垂れ壁長さ寸法が短い防煙垂れ壁を有した防煙垂れ壁装置も必要となることから、防煙垂れ壁長さ寸法が異なる複数種類の防煙垂れ壁装置を作製することになり、この場合、取付位置間距離が異なる複数種類のガススプリングが必要になる可能性がある。
即ち、防煙垂れ壁の降下時の回転力を減衰させて回動動作時の衝撃を吸収するための減衰手段としてガススプリングを用いる場合、ガススプリングの取付位置間距離＜防煙垂れ壁長さ寸法という条件を満たす必要があり、防煙垂れ壁長さ寸法によって使用可能なガススプリングが制約されてしまう。
換言すれば、減衰手段としてガススプリングを用いる場合は、ガススプリングの取付位置が決まってしまうため、防煙垂れ壁長さ寸法に応じて、使用するガススプリングのサイズを変更しなければならない。
つまり、防煙垂れ壁の降下時の回転力を減衰させるための減衰手段としてガススプリングを用いる場合、減衰手段の取付位置（納まり（取り合い））の自由度が小さい（自由が利かない）ため、防煙垂れ壁長さ寸法に応じて適した寸法のガススプリングを選定して使用しなければならず、設計自由度が低いという課題があった。
（【００１１】以降は省略されています）
