公開番号2024138616
公報種別公開特許公報(A)
公開日2024-10-09
出願番号2023049178
出願日2023-03-27
発明の名称消火設備
出願人能美防災株式会社
代理人個人
主分類A62C 37/40 20060101AFI20241002BHJP(人命救助;消防)
要約【課題】火源探査装置に誤検知が生じた場合にも、消火に最適な消火装置を選択して放水を行うことができる消火設備を提供する。

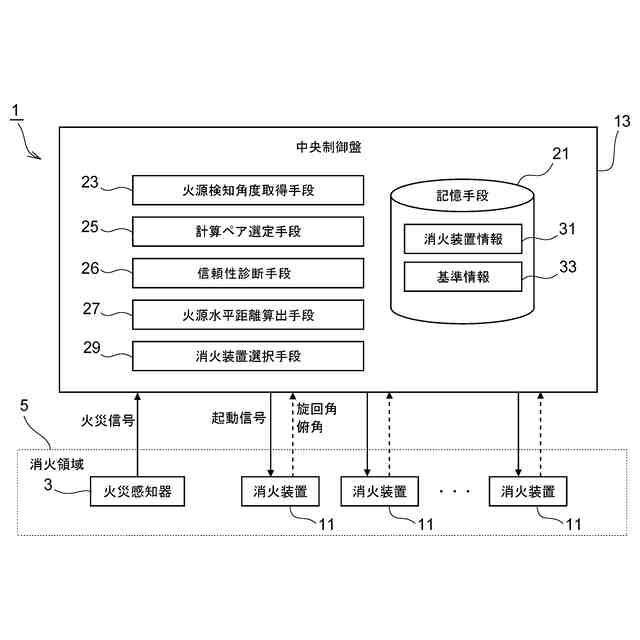

【解決手段】本発明に係る消火設備1は、火源探査装置7と回動式放水ノズル9と有する消火装置11と、最適な消火装置11を選択して放水を実行させる中央制御盤13と、を備えたものであって、中央制御盤13は、信頼性診断手段26をさらに有し、信頼性診断手段26は、二つの消火装置11を診断ペアとし、一方の消火装置11が検知した火源位置と基準線との位置関係に対し、他方の消火装置11が検知した火源位置と基準線との位置関係が整合しない場合には、当該二つの消火装置11が検知した火源位置のいずれかは信頼性が低いと診断し、中央制御盤13は、信頼性診断手段26によっていずれかの信頼性が低いと診断された二つの消火装置11をペアとしたときの旋回角及び基準角に基づく前記選択は行わないことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
消火領域に複数設置されて少なくとも水平方向に旋回して火源位置を検知する火源探査装置と回動式放水ノズルと有する消火装置と、
ペアとなる前記消火装置を結んだ直線である基準線と前記消火装置の設置面とがなす角である基準角を記憶した記憶手段を有し、火源を検知した前記火源探査装置の水平方向の旋回角を取得し、ペアとなる消火装置の旋回角と前記基準角に基づいて火源を消火するのに最適な消火装置を選択して放水を実行させる中央制御盤と、を備えた消火設備であって、
前記中央制御盤は、各消火装置が検知した火源位置の信頼性を診断する信頼性診断手段をさらに有し、
該信頼性診断手段は、
火源位置を検知した二つの消火装置を診断ペアとし、それぞれの旋回角及び診断ペア間のそれぞれの基準角とに基づいて、
診断ペアの一方の消火装置が検知した火源位置と診断ペア間の基準線との位置関係に対し、他方の消火装置が検知した火源位置と診断ペア間の基準線との位置関係が整合しないと判断される場合には、当該二つの消火装置が検知した火源位置のいずれかは信頼性が低いと診断し、
前記中央制御盤は、前記信頼性診断手段によっていずれかの信頼性が低いと診断された二つの消火装置をペアとしたときの旋回角及び基準角に基づく前記選択は行わないことを特徴とする消火設備。
続きを表示（約 390 文字）【請求項２】
前記火源探査装置は、水平方向から下向きに回動して火源位置を検知する機能をさらに有し、
前記中央制御盤は、火源位置を検知した前記火源探査装置の水平方向からの回動角である俯角をさらに取得し、
前記信頼性診断手段は、
火源位置を特定した一つの消火装置に対し、該一つの消火装置よりも設置高さが低い他の消火装置との間の基準線と前記一つの消火装置の設置高さの水平線とがなす角と、前記一つの消火装置の俯角とに基づき、
前記一つの消火装置が検知した火源位置が当該基準線より上にあると判断した場合には、前記一つの消火装置が検知した火源位置は信頼性が低いと診断し、
前記中央制御盤は、前記信頼性診断手段によって信頼性が低いと診断した当該一つの消火装置の旋回角又は俯角に基づく前記選択は行わないことを特徴とする請求項１記載の消火設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、消火領域に複数設置された消火装置を備え、火災が発生した際に火源を消火するのに最適な消火装置を選択して放水を実行する消火設備に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
消火対象の領域（消火領域）が大空間である場合などに用いられる消火設備では、火源探査装置及び回動式放水ノズルを備える消火装置が壁面に複数設置されている。回動式放水ノズルを備える消火装置は半円形状の放水射程範囲（この放水射程範囲の半径を以降、「防護半径」という）を有しており、各消火装置の放水射程範囲をオーバーラップさせて配置し、消火領域をもれなく防護している。
【０００３】
このような消火装置が設置されている消火領域に火災が発生すると、当該消火領域内に設置されている火災感知器（煙感知器など）が火災発生を感知し、各消火装置の火源探査装置が火源位置の探査を開始する。火源探査によって火源の位置を特定できた消火装置は、特定した位置に回動式放水ノズルを指向して放水を行う。
【０００４】
このとき、火源位置を特定できたすべての消火装置から放水を行うと、大量の水資源を要すると共に、広範囲に消火水による水損が生じるため、消火に最適な消火装置を１台選択して放水を行っている。
上記のように、消火に最適な消火装置を１台選択し、該選択した消火装置から放水を行う消火設備の例が特許文献１、２に開示されている。
【０００５】
特許文献１、２の方法では、二つの消火装置を結んだ直線（基準線）とそれぞれの消火装置の設置面とがなす角（基準角）を予めデータベースに記憶しており、基準角と各火源探査装置の探査結果とに基づく計算によって、消火に最適な消火装置を選択している。
【先行技術文献】
【特許文献】
【０００６】
特許第４０１６３６４号公報
特開２０２１－６２１６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記のように従来の消火設備では、各火源探査装置の探査結果と基準角とに基づく計算によって、消火に最適な消火装置を選択している。しかし、まれに火源探査装置が火源ではない光（例えば火源や太陽の光がガラスなどに反射ものなど）を誤検知してしまうことがある。誤検知した探査結果に基づいて計算を行うと、消火に適さない消火装置を選択して放水を実施してしまう恐れがあり、問題であった。
【０００８】
本発明は、上記のような課題を解決するためになされたものであり、火源探査装置に誤検知が生じた場合にも、消火に最適な消火装置を選択して放水を行うことができる消火設備を提供することを目的とする。
【課題を解決するための手段】
【０００９】

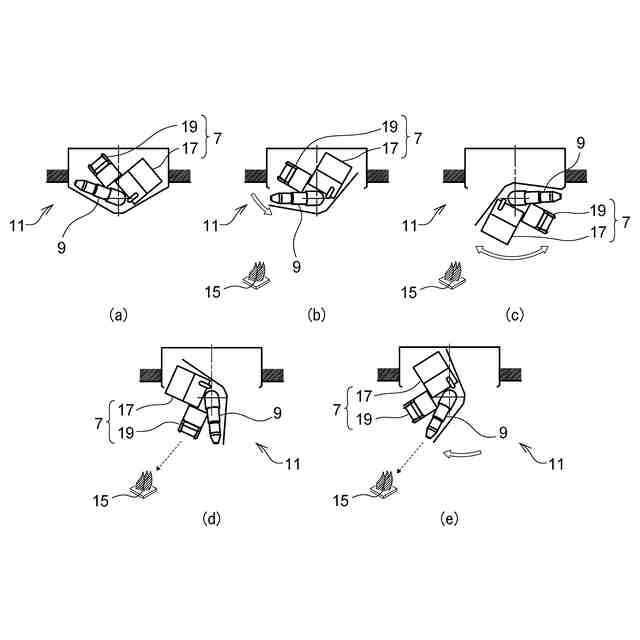

（１）本発明に係る消火設備は、消火領域に複数設置されて少なくとも水平方向に旋回して火源位置を検知する火源探査装置と回動式放水ノズルと有する消火装置と、
ペアとなる前記消火装置を結んだ直線である基準線と前記消火装置の設置面とがなす角である基準角を記憶した記憶手段を有し、火源を検知した前記火源探査装置の水平方向の旋回角を取得し、ペアとなる消火装置の旋回角と前記基準角に基づいて火源を消火するのに最適な消火装置を選択して放水を実行させる中央制御盤と、を備えたものであって、
前記中央制御盤は、各消火装置が検知した火源位置の信頼性を診断する信頼性診断手段をさらに有し、
該信頼性診断手段は、
火源位置を検知した二つの消火装置を診断ペアとし、それぞれの旋回角及び診断ペア間のそれぞれの基準角とに基づいて、
診断ペアの一方の消火装置が検知した火源位置と診断ペア間の基準線との位置関係に対し、他方の消火装置が検知した火源位置と診断ペア間の基準線との位置関係が整合しないと判断される場合には、当該二つの消火装置が検知した火源位置のいずれかは信頼性が低いと診断し、
前記中央制御盤は、前記信頼性診断手段によっていずれかの信頼性が低いと診断された二つの消火装置をペアとしたときの旋回角及び基準角に基づく前記選択は行わないことを特徴とするものである。
【００１０】
（２）また、上記（１）に記載のものにおいて、前記火源探査装置は、水平方向から下向きに回動して火源位置を検知する機能をさらに有し、
前記中央制御盤は、火源位置を検知した前記火源探査装置の水平方向からの回動角である俯角をさらに取得し、
前記信頼性診断手段は、
火源位置を特定した一つの消火装置に対し、該一つの消火装置よりも設置高さが低い他の消火装置との間の基準線と前記一つの消火装置の設置高さの水平線とがなす角と、前記一つの消火装置の俯角とに基づき、
前記一つの消火装置が検知した火源位置が当該基準線より上にあると判断した場合には、前記一つの消火装置が検知した火源位置は信頼性が低いと診断し、
前記中央制御盤は、前記信頼性診断手段によって信頼性が低いと診断した当該一つの消火装置の旋回角又は俯角に基づく前記選択は行わないことを特徴とするものである。
【発明の効果】
（【００１１】以降は省略されています）
