公開番号2024135993
公報種別公開特許公報(A)
公開日2024-10-04
出願番号2023046934
出願日2023-03-23
発明の名称防煙垂れ壁装置
出願人文化シヤッター株式会社
代理人個人
主分類A62C 2/06 20060101AFI20240927BHJP(人命救助;消防)
要約【課題】非作動状態の防煙垂れ壁を設置するための設置スペースの省スペース化が図れ、装置の小型化を実現できる防煙垂れ壁装置を提供する。
【解決手段】本発明に係る防煙垂れ壁装置は、天井19側に位置される非作動状態と天井側から垂れ下がる作動状態とに設定される防煙垂れ壁5を備えた防煙垂れ壁装置1であって、防煙垂れ壁5は、非作動状態においては、天井側において面5a,5bが横方向に延長するように折り畳まれた状態に維持され、かつ、作動状態においては、折り畳まれた状態から展開して面5a,5bが上下方向に延長する壁面を形成するように構成されたことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
天井側に位置される非作動状態と前記天井側から垂れ下がる作動状態とに設定される防煙垂れ壁を備えた防煙垂れ壁装置であって、
前記防煙垂れ壁は、非作動状態においては、前記天井側において面が横方向に延長するように折り畳まれた状態に維持され、かつ、作動状態においては、折り畳まれた状態から展開して面が上下方向に延長する壁面を形成するように構成されたことを特徴とする防煙垂れ壁装置。
続きを表示（約 730 文字）【請求項２】
前記防煙垂れ壁は、第１の回動手段を介して一端側が前記天井側に回動可能に構成された第１の板状部材と、第２の回動手段を介して他端側が前記第１の板状部材の他端側に回動可能に設けられた第２の板状部材とを備え、
前記防煙垂れ壁は、
非作動状態においては、前記第２の板状部材が前記第２の回動手段を介して一端側に折り返されて前記第１の板状部材の下方に位置されて前記第１の板状部材の板面と前記第２の板状部材の板面とが互いに対向して横方向に延長する状態とされて、かつ、前記第１の板状部材の他端側が係止装置により係止されたとともに、前記第２の板状部材の一端側と前記第１の板状部材の一端側とが吸着手段を介して吸着された状態に維持され、
かつ、
前記係止装置による係止が解除されて、前記第１の板状部材が前記第１の回動手段を介して回動した場合に、前記第２の板状部材の一端側と前記第１の板状部材の一端側との吸着が解除されて、前記第２の板状部材が前記第２の回動手段を介して回動することにより、前記第１の板状部材の板面と前記第２の板状部材の板面とが連続して上下方向に延長する作動状態となるように構成されたことを特徴とする請求項１に記載の防煙垂れ壁装置。
【請求項３】
前記防煙垂れ壁は、シート材により構成され、
非作動状態においては、前記シート材が重畳状態に折り畳まれて当該シート材のシート面が横方向に延長する状態となるように維持され、
作動状態においては、前記シート材が展開されて当該シート材のシート面が上下方向に延長する状態となるように構成されたことを特徴とする請求項１に記載の防煙垂れ壁装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、火災の発生の際に作動させて煙の流動を防止する防煙垂れ壁を備えた防煙垂れ壁装置に関する。
続きを表示（約 7,600 文字）【背景技術】
【０００２】
従来、壁面を構成する面が横方向に延長するように天井側に位置される非作動状態と壁面を構成する面が上下方向に延長するように天井側から垂れ下がる作動状態とに設定される防煙垂れ壁を備えた防煙垂れ壁装置が知られている。
即ち、非作動状態においては、天井側において面が横方向に延長する状態となるように維持され、火災の発生の際に、煙感知器から出力される解除信号に基づいて回動して、あるいは、手動操作で出力される解除信号に基づいて回動して、壁面が上下方向に延長するように垂れ下がる作動状態に設定される防煙垂れ壁を備えた防煙垂れ壁装置が知られている。
当該防煙垂れ壁装置としては、防煙垂れ壁の回動動作時の衝撃を吸収するためにショックアブソーバ（ダンパー）を備えた構成のものが知られている（特許文献１等参照）。
また、従来、例えば図５に示すように、回動式の板状部材により構成された防煙垂れ壁２が、実線で示した非作動状態と一点鎖線で示した作動状態とに設定される防煙垂れ壁装置１００も知られている。
図５に示した従来の防煙垂れ壁装置１００は、一端２１側を回動中心として回動可能なように天井１９側に取付けられた板状部材により構成された防煙垂れ壁２と、天井１９側において防煙垂れ壁２の他端２２側を係止して当該防煙垂れ壁２の下側の板面２ａが横方向に延長する状態となって例えば天井面２０ａを形成するように当該防煙垂れ壁２を維持する係止装置３と、煙感知器２５からの解除信号に基づいて係止装置３が防煙垂れ壁２の他端２２側の係止を解除した場合に、当該防煙垂れ壁２が一端２１側から他端２２側に向けて垂れ下がって板面（壁面を構成する面）２ａが上下方向に延長する作動状態の防煙垂れ壁２に設定するための防煙垂れ壁設定手段４とを備えて構成される。
尚、図５は断面図であるが、断面ハッチングは省略してある。
また、図５に示した防煙垂れ壁装置１００は、例えばユニット化されており、図５の紙面と直交する方向に沿って、複数のユニット化された防煙垂れ壁装置１００，１００…が連続して並ぶように配置されて天井１９側に設置されている。
防煙垂れ壁２は、不燃材により構成されたものである。
防煙垂れ壁２は、例えば、四角形の平板部を備えて構成され、当該四角形の平板部における四角形の一辺側が一端２１側となり、当該四角形の一辺と対向する他辺側が他端２２側となる。
防煙垂れ壁２は、一端２１側を回動中心として回動可能なように一端２１側がヒンジ２３等の回転支持部材を介して天井１９側に取付けられている。
防煙垂れ壁２は、非作動状態においては、係止装置３によって、天井１９側において下側の板面２ａが水平面に沿って延長する状態となって例えば天井面２０ａを形成するように設定されるとともに、火災発生時においては、ヒンジ２３を回転中心として回動して、防煙垂れ壁設定手段４によって、図５に一点鎖線で示したような板面２ａが垂直面に沿って延長する作動状態の防煙垂れ壁２として機能するように設定される。
つまり、非作動状態においては、係止装置３によって、天井１９側において防煙垂れ壁２の板面２ａが横方向に延長する状態、即ち、天井１９側において防煙垂れ壁２の下側の板面２ａが水平面上又は略水平面上に位置されるように設定される。
例えば、天井面２０ａとなる防煙垂れ壁２の下側の板面２ａと天井面２０ａとなる天井板２０の下側の板面とが同一水平面上に位置されたり、あるいは、天井面２０ａとなる防煙垂れ壁２の下側の板面２ａと天井面２０ａとなる天井板２０の下側の板面とが互いに平行な水平面上に位置されて、防煙垂れ壁２が天井板として機能するように設定される。
係止装置３は、例えば、図５の紙面と直交する方向の一方の端部側に位置される一方端部側の防煙垂れ壁装置１００に設けられた自動閉鎖装置３Ａと、当該一方端部側の防煙垂れ壁装置１００以外のその他の各防煙垂れ壁装置１００，１００…にそれぞれ設けられたキャッチ３Ｂ，３Ｂ…とで構成される。
自動閉鎖装置３Ａは、一方端部側の防煙垂れ壁装置１００の防煙垂れ壁２の他端２２側を係止して当該防煙垂れ壁２の下側の板面２ａが横方向に延長する状態となるように当該防煙垂れ壁２を維持するとともに、当該係止状態を電気的に解除できるように構成された図外の係止手段を備え、火災時において、煙感知器２５からの解除信号に基づいて自動閉鎖装置３Ａ内の制御手段が当該係止手段による係止状態を解除するように構成されているものである。当該係止手段による係止状態が解除された場合、防煙垂れ壁２が一端２１側を回転中心として下方に向けて回転して垂れ下がる。
各防煙垂れ壁装置１００，１００…のキャッチ３Ｂ，３Ｂ…は、隣の防煙垂れ壁装置１００の防煙垂れ壁２の他端２２側と図外の係止解除用のワイヤで繋がれている。
キャッチ３Ｂは、その他の各防煙垂れ壁装置１００，１００…にそれぞれ設けられた防煙垂れ壁２の他端２２側に設けられたキャッチ受３Ｃに係止して当該防煙垂れ壁２の下側の板面２ａが横方向に延長する状態となるように当該防煙垂れ壁２を維持する。そして、火災時において、一端側の防煙垂れ壁装置１００の自動閉鎖装置３Ａによる係合状態が解除された防煙垂れ壁２が垂れ下がった場合に、当該防煙垂れ壁２の他端２２側と当該一端側の防煙垂れ壁装置１００の隣の防煙垂れ壁装置１００のキャッチ３Ｂとに繋がれた図外の係止解除用のワイヤによって当該キャッチ３Ｂが図５の左側に移動することで、キャッチ３Ｂとキャッチ受３Ｃとの係止状態が解除される。従って、一端側の防煙垂れ壁装置１００の隣の防煙垂れ壁装置１００の防煙垂れ壁２が垂れ下がる。以後、同様に、順次、隣の防煙垂れ壁装置１００のキャッチ３Ｂとキャッチ受３Ｃの係止状態が解除されて防煙垂れ壁２が垂れ下がる動作が、連動して行われることで、各防煙垂れ壁装置１００，１００…の各防煙垂れ壁２，２…が、一端２１側を回転中心として下方に向けて回転して垂れ下がって、作動状態に設定されることになる。
以上のように、火災時においては、一端側の防煙垂れ壁装置１００の防煙垂れ壁２から順番に隣り合う各防煙垂れ壁装置１００，１００…の防煙垂れ壁２の係止状態が解除されていくことにより、各防煙垂れ壁装置１００，１００…の各防煙垂れ壁２，２…が、一端２１側から他端２２側に向けて垂れ下がった作動状態になる。
即ち、自動閉鎖装置３Ａ、及び、キャッチ３Ｂは、共に、防煙垂れ壁２の他端２２側を係止する手段であるが、自動閉鎖装置３Ａは、例えば天井側の設けられた煙感知器２５が煙を感知した場合に当該煙感知器２５から出力される解除信号を受けて電気的に防煙垂れ壁２を開放する電気制御式の係止手段であり、キャッチ３Ｂは、隣の防煙垂れ壁２の動きに連動して機械的に防煙垂れ壁２を開放する機械式の係止手段である。
尚、当該自動閉鎖装置の「閉鎖」の意味は、防煙垂れ壁２の他端２２側の係止を解除して防煙垂れ壁２を作動させることを意味しており、いわゆるシャッターの自動閉鎖装置に合わせた名称となっている。
つまり、「閉鎖」はシャッター等が閉鎖して火や煙を留める区画を作ると言う意味で防災装置が作動する動作を示す用語として用いられる。当該防煙垂れ壁２の場合、防煙垂れ壁２の下方が空間となるので、閉鎖されるわけではないが、シャッターと共通の用語を用いて自動閉鎖装置を呼ばれているものである。
防煙垂れ壁設定手段４は、一端２１側を回動中心として下方に回動した当該防煙垂れ壁２を垂直状態に維持して防煙垂れ壁２Ａとして機能するように設定するものである。
当該防煙垂れ壁設定手段４は、ショックアブソーバ（ガススプリング）１０１と、ばね１０２と、ねじ１０３と、を備え、火災発生の際に、防煙垂れ壁２の一端２１側を回動中心として下方に回動して垂れ下がった当該防煙垂れ壁２の板面２ａを垂直な状態に維持することにより、当該防煙垂れ壁２を作動状態に設定する手段である。
ショックアブソーバ１０１は、防煙垂れ壁２の回動動作時の衝撃を吸収するための手段であり、例えば、一端側としてのシリンダ基端側が、防煙垂れ壁装置１００の装置基台１１０に設けられたブラケット１１１に回転可能に連結されるとともに、他端側としてのピストン先端側が、防煙垂れ壁２の他端２２側に回転可能に連結されている。
ばね１０２は、一端側がブラケット１１１に回転可能に連結され、他端側がショックアブソーバ１０１のシリンダ側に連結された引張コイルバネである。
当該ばね１０２は、防煙垂れ壁２の回転降下時の初期時の急激な降下を防ぐとともに、防煙垂れ壁２が垂直になるようにショックアブソーバ１０２を所定位置に維持する手段である。
また、当該ばね１０２は、一端側の回転中心軸１０２ｃが、ヒンジ２３の回転中心軸とずれるように設置されている。これにより、防煙垂れ壁２の板面２ａが横方向に延長する状態から防煙垂れ壁２の他端２２側が下方に回動する際（つまり、図５の実線で示した非作動状態の防煙垂れ壁２が図５の一点鎖線で示した作動状態の防煙垂れ壁２となるように回動する際）には、ばね１０２の引っ張り力によって、防煙垂れ壁２に力Ｆ１（図５において時計回りの力Ｆ１）が付与され、また、防煙垂れ壁２が下方に回動した状態から防煙垂れ壁２の板面２ａが横方向に延長する状態に回動する際（つまり、図５の一点鎖線状態の防煙垂れ壁２が実線状態の防煙垂れ壁２となるように回動する際）には、ばね１０２の引っ張り力によって、防煙垂れ壁２に力Ｆ２（図５においての反時計回りの力Ｆ２）が付与されるようになっている。
ねじ１０３は、例えば、ヒンジ２３の上方側に位置において、下方に回動した状態の防煙垂れ壁２の一端側に先端１０３ｔが接触して、下方に回動した状態の防煙垂れ壁２に力Ｆ２（図５においての反時計回りの力Ｆ２）を付与するものである。
また、図５に示す防煙垂れ壁装置１００によれば、煙感知器２５が煙を感知して、防煙垂れ壁２が一端２１側のヒンジ５０を回動中心として下方に回動した際には、ばね１０２の引っ張り力によって、防煙垂れ壁２に力Ｆ１が付与されるとともに、ねじ１０３の先端１０３ｔが防煙垂れ壁２の一端２１側に接触して防煙垂れ壁２に力Ｆ２が付与されることによって、板面２ａが垂直状態に維持された防煙垂れ壁２Ａが形成される。
即ち、図５に示した防煙垂れ壁装置１００は、上述した防煙垂れ壁設定手段４を備えていることにより、火災の際に係止装置３が解除された場合に、防煙垂れ壁２が一端２１側のヒンジ２３を回動中心として下方に回動し、防煙垂れ壁２が一端２１側から他端２２側に向けて垂れ下がって当該防煙垂れ壁２の板面２ａが垂直状態に維持される防煙垂れ壁２が形成されるように構成されているものである。
【先行技術文献】
【特許文献】
【０００３】
実開昭４９－１１６８１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の特許文献１に開示された防煙垂れ壁装置や図５に示した防煙垂れ壁装置１００においては、天井側に位置される非作動状態と天井側から垂れ下がる作動状態とに設定される防煙垂れ壁は、同じ大きさであるため、天井側において、非作動状態の防煙垂れ壁を設置するための設置スペースが必要になる。即ち、天井側において、作動状態の防煙垂れ壁と同じ大きさ以上の設置スペースが必要となるため、装置が大型化してしまうという課題があった。
【０００５】
本発明は、上記課題を解消すべく、非作動状態の防煙垂れ壁を設置するための設置スペースの省スペース化が図れ、装置の小型化を実現できる防煙垂れ壁装置を提供するものである。
【課題を解決するための手段】
【０００６】
本発明に係る防煙垂れ壁装置は、天井側に位置される非作動状態と天井側から垂れ下がる作動状態とに設定される防煙垂れ壁を備えた防煙垂れ壁装置であって、防煙垂れ壁は、非作動状態においては、天井側において面が横方向に延長するように折り畳まれた状態に維持され、かつ、作動状態においては、折り畳まれた状態から展開して面が上下方向に延長する壁面を形成するように構成されたことを特徴とする。
また、防煙垂れ壁は、第１の回動手段を介して一端側が天井側に回動可能に構成された第１の板状部材と、第２の回動手段を介して他端側が第１の板状部材の他端側に回動可能に設けられた第２の板状部材とを備え、防煙垂れ壁は、非作動状態においては、第２の板状部材が第２の回動手段を介して一端側に折り返されて第１の板状部材の下方に位置されて第１の板状部材の板面と第２の板状部材の板面とが互いに対向して横方向に延長する状態とされて、かつ、第１の板状部材の他端側が係止装置により係止されたとともに、第２の板状部材の一端側と第１の板状部材の一端側とが吸着手段を介して吸着された状態に維持され、かつ、係止装置による係止が解除されて、第１の板状部材が第１の回動手段を介して回動した場合に、第２の板状部材の一端側と第１の板状部材の一端側との吸着が解除されて、第２の板状部材が第２の回動手段を介して回動することにより、第１の板状部材の板面と第２の板状部材の板面とが連続して上下方向に延長する作動状態となるように構成されたことを特徴とする。
また、防煙垂れ壁は、シート材により構成され、非作動状態においては、シート材が重畳状態に折り畳まれてシート材のシート面が横方向に延長する状態となるように維持され、作動状態においては、シート材が展開されてシート材のシート面が上下方向に延長する状態となるように構成されたことを特徴とする。
本発明に係る防煙垂れ壁装置によれば、非作動状態の防煙垂れ壁を設置するための設置スペースの省スペース化が図れ、装置の小型化を実現できる防煙垂れ壁装置を提供できるようになった。
【図面の簡単な説明】
【０００７】
防煙垂れ壁装置を示す断面図（実施形態１）。
防煙垂れ壁装置の動作説明図（実施形態１）。
防煙垂れ壁装置を示す正面図（実施形態２）。

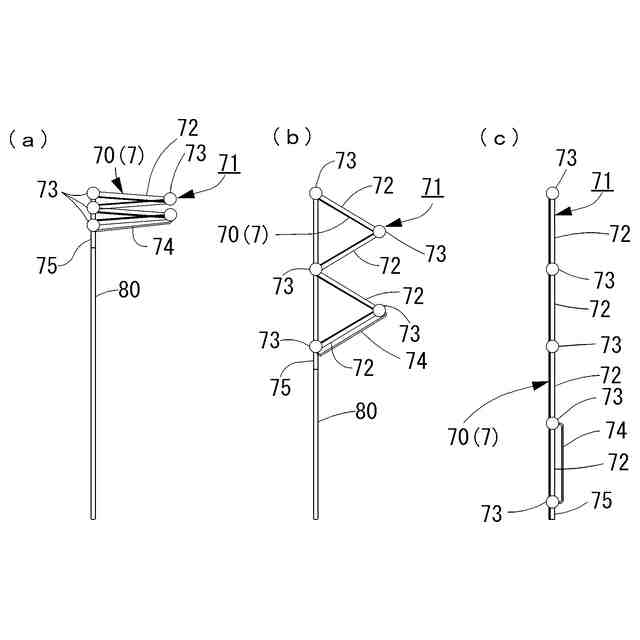

防煙垂れ壁装置の動作説明図（実施形態２）。
従来の防煙垂れ壁装置の一例を示す断面図。
【発明を実施するための形態】
【０００８】
実施形態１

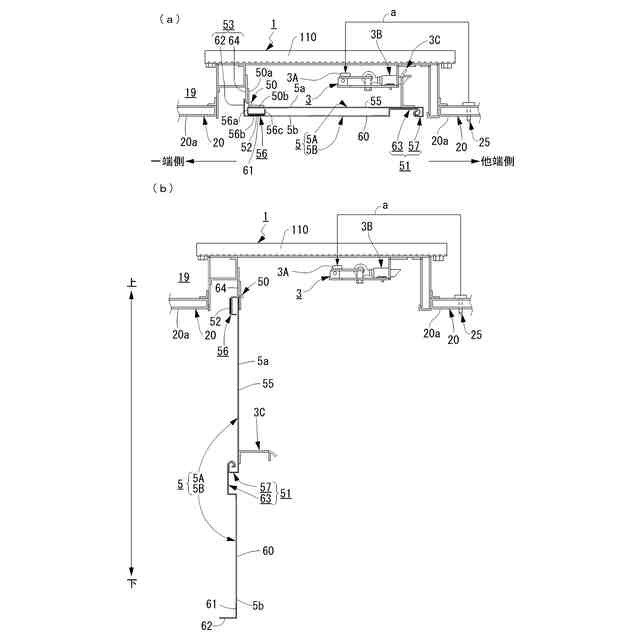

図１及び図２に基づいて実施形態１に係る防煙垂れ壁装置１について説明する。尚、図１及び図２は断面図であるが、断面ハッチングは省略してある。
図１に示すように、実施形態１に係る防煙垂れ壁装置１は、天井１９側に位置される非作動状態と天井１９側から垂れ下がる作動状態とに設定される防煙垂れ壁５を備え、当該防煙垂れ壁５は、非作動状態においては、天井側において面５ａ，５ｂが横方向に延長するように折り畳まれた状態に維持され、かつ、作動状態においては、折り畳まれた状態から展開して面５ａ，５ｂが上下方向に延長する壁面を形成するように構成されている。
実施形態１に係る防煙垂れ壁装置１は、図５で説明した従来の防煙垂れ壁装置１００と同様に、例えばユニット化されており、図１の紙面と直交する方向に沿って、複数のユニット化された防煙垂れ壁装置１，１…が連続して並ぶように配置されて天井１９側に設置されている。
尚、図１において、図５で説明した従来の防煙垂れ壁装置１００の構成部分と同一部分又は相当部分については、同一符号を付して、その説明を省略する。
【０００９】
防煙垂れ壁５は、第１の回動手段５０を介して一端側が天井１９側に回動可能に構成された第１の板状部材５Ａと、第２の回動手段５１を介して他端側が第１の板状部材５Ａの他端側に回動可能に設けられた第２の板状部材５Ｂとを備えて構成される。
第１の板状部材５Ａ及び第２の板状部材５Ｂは、例えば、鋼板などの金属により構成される。
尚、一端側、及び、他端側は、図１に示した方向と定義して説明するものとする。
【００１０】
即ち、防煙垂れ壁５は、第１の板状部材５Ａの他端側と第２の板状部材５Ｂの他端側とが第２の回動手段５１を介して連結されており、非作動状態においては、第２の板状部材５Ｂが第２の回動手段５１を介して一端側に折り返されて第１の板状部材５Ａの下方に位置されて第１の板状部材５Ａの板面と第２の板状部材５Ｂの板面とが互いに対向して横方向に延長する状態とされて、かつ、第１の板状部材５Ａの他端側が係止装置３により係止されたとともに、第２の板状部材５Ｂの一端側と第１の板状部材５Ａの一端側とが吸着手段としての磁石５２を介して吸着された状態に維持されている。
例えば、当該防煙垂れ壁５は、非作動状態においては、第１の板状部材５Ａの面５ａとなる板面と第２の板状部材５Ｂの面５ｂとなる板面とが水平面に沿って延長して上下で互いに平行に対向するように、第２の板状部材５Ｂが第２の回動手段５１を介して一端側に折り返されて（折り畳まれて）、第２の板状部材５Ｂが第１の板状部材５Ａの下に折り重なる状態に維持されている。
そして、火災時において、係止装置３による係止が解除されて、防煙垂れ壁５が第１の回動手段５０を介して回動した場合に、吸着解除手段５３により、第２の板状部材５Ｂの一端側と第１の板状部材５Ａの一端側との吸着が解除されて、第２の板状部材５Ｂが第２の回動手段５１を介して回動することにより、第１の板状部材５Ａの面５ａを構成する板面と第２の板状部材５Ｂの面５ｂを構成する板面とが連続して上下方向に延長した壁面を形成する作動状態となるように構成される。
例えば、当該防煙垂れ壁５は、作動状態においては、第１の板状部材５Ａの壁面を構成する面５ａとなる板面と第２の板状部材５Ｂの壁面を構成する面５ｂとなる板面とが連続して垂直面に沿って延長した状態となるように構成される。
（【００１１】以降は省略されています）
