公開番号2025041807
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2024226890,2022565035
出願日2024-12-24,2021-03-19
発明の名称ライブデータ配信方法、ライブデータ配信システム、ライブデータ配信装置、ライブデータ再生装置、およびライブデータ再生方法
出願人ヤマハ株式会社
代理人弁理士法人楓国際特許事務所
主分類H04S 7/00 20060101AFI20250318BHJP(電気通信技術)
要約【課題】ライブデータを配信する場合に、ライブ会場の臨場感を配信先の会場にも提供する。
【解決手段】ライブデータ配信方法は、第1会場で発生する音に係る音源情報、および前記音の位置に応じて変化する初期反射音に関する情報である空間の響き情報、を配信データとして配信し、前記配信データをレンダリングして、前記音源情報に係る音、および前記空間の響きに係る音を第2会場に提供する。前記空間の響き情報は、間接音を生成するための情報を含み、前記レンダリングは、前記音源の音の間接音を生成する処理を含み、前記間接音を生成する処理は初期反射音を生成する処理を含み、生成する前記初期反射音は、前記音の位置に応じて変化し、前記空間の響き情報は、前記音の位置に応じて変化しない後部残響音に関する情報をさらに含み、前記間接音を生成する処理は、前記後部残響音を生成する処理をさらに含む。
【選択図】図4
特許請求の範囲【請求項１】
第１会場で発生する音に係る音源情報、および前記音の位置に応じて変化する初期反射音に関する情報である空間の響き情報、を配信データとして配信し、
前記配信データをレンダリングして、前記音源情報に係る音、および前記空間の響きに係る音を第２会場に提供する、
ライブデータ配信方法であって、
前記空間の響き情報は、間接音を生成するための情報を含み、
前記レンダリングは、前記音源の音の間接音を生成する処理を含み、
前記間接音を生成する処理は初期反射音を生成する処理を含み、
生成する前記初期反射音は、前記音の位置に応じて変化し、
前記空間の響き情報は、前記音の位置に応じて変化しない後部残響音に関する情報をさらに含み、
前記間接音を生成する処理は、前記後部残響音を生成する処理をさらに含む、
ライブデータ配信方法。
続きを表示（約 1,100 文字）【請求項２】
前記音源情報は、前記第１会場で発生する音の音信号および前記音の位置情報を含み、
前記レンダリングは、前記音の位置に応じた定位処理を含む、
請求項１に記載のライブデータ配信方法。
【請求項３】
前記空間の響き情報は、前記音の位置に応じて変化するインパルス応答を含む、
請求項１または請求項２に記載のライブデータ配信方法。
【請求項４】
環境音に係るアンビエンス情報を前記配信データに含めて配信し、
前記レンダリングは、前記環境音をさらに提供する処理を含む
請求項１乃至請求項３のいずれか１項に記載のライブデータ配信方法。
【請求項５】
前記アンビエンス情報は、前記環境音の位置情報を含み、
前記レンダリングにおいて、前記アンビエンス情報に基づいて前記環境音を前記位置情報の位置に定位させる定位処理と、前記定位処理ではない空間的な拡がりを知覚させるエフェクト処理と、を行う、
請求項４に記載のライブデータ配信方法。
【請求項６】
前記空間の響き情報は、前記第１会場の響き以外の響きを再現するための仮想空間情報を含み、
前記レンダリングは、前記仮想空間情報に基づいて前記空間の響きに係る音を再生する、
請求項１乃至請求項５のいずれか１項に記載のライブデータ配信方法。
【請求項７】
前記第２会場の利用者から空間を指定する操作を受け付け、
前記レンダリングは、前記操作で受け付けた空間に対応する前記仮想空間情報に基づいて、前記空間の響きに係る音を再生する、
請求項６に記載のライブデータ配信方法。
【請求項８】
前記第２会場にライブ映像を提供し、
前記仮想空間情報は、前記ライブ映像の空間の響きに対応する、
請求項６または請求項７に記載のライブデータ配信方法。
【請求項９】
前記配信データをレンダリングして、前記音源情報に係る音、および前記空間の響きに係る音を第３会場に提供し、
前記空間の響きに係る音は、前記第２会場および前記第３会場で共通する、
請求項１乃至請求項８のいずれか１項に記載のライブデータ配信方法。
【請求項１０】
前記音源情報は、音響機器の音響特性を表現した第１デジタル信号処理モデルを含み、
前記第１デジタル信号処理モデルを用いて前記音源情報に係る音を前記第２会場に提供する、
請求項１乃至請求項９のいずれか１項に記載のライブデータ配信方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明の一実施形態は、ライブデータ配信方法、ライブデータ配信システム、ライブデータ配信装置、ライブデータ再生装置、およびライブデータ再生方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、より没入的な空間的聴取体験を提供するため、聴取環境において空間的オーディオ・コンテンツをレンダリングするシステムが開示されている。
【０００３】
特許文献１のシステムは、聴取環境においてスピーカから出力される音のインパルス応答を測定し、測定したインパルス応答に応じたフィルタ処理を行なうことが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特表２０１５－５３００４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１のシステムは、ライブデータの配信システムではない。ライブデータを配信する場合に、ライブ会場の臨場感を配信先の会場にも提供することが望まれている。
【０００６】
この発明の一実施形態は、ライブデータを配信する場合に、ライブ会場の臨場感を配信先の会場にも提供することができるライブデータ配信方法、ライブデータ配信システム、ライブデータ配信装置、ライブデータ再生装置、およびライブデータ再生方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
ライブデータ配信方法は、第１会場で発生する音に係る音源情報、および前記音の位置に応じて変化する初期反射音に関する情報である空間の響き情報、を配信データとして配信し、前記配信データをレンダリングして、前記音源情報に係る音、および前記空間の響きに係る音を第２会場に提供する。前記空間の響き情報は、間接音を生成するための情報を含み、前記レンダリングは、前記音源の音の間接音を生成する処理を含み、前記間接音を生成する処理は初期反射音を生成する処理を含み、生成する前記初期反射音は、前記音の位置に応じて変化し、前記空間の響き情報は、前記音の位置に応じて変化しない後部残響音に関する情報をさらに含み、前記間接音を生成する処理は、前記後部残響音を生成する処理をさらに含む。
【発明の効果】
【０００８】
ライブデータ配信方法は、ライブデータを配信する場合に、ライブ会場の臨場感を配信先の会場にも提供することができる。
【図面の簡単な説明】
【０００９】

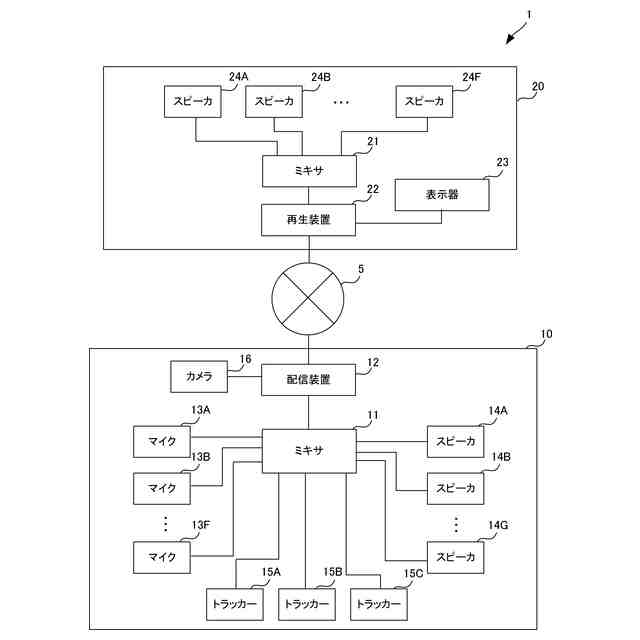

ライブデータ配信システム１の構成を示すブロック図である。
第１会場１０の平面模式図である。

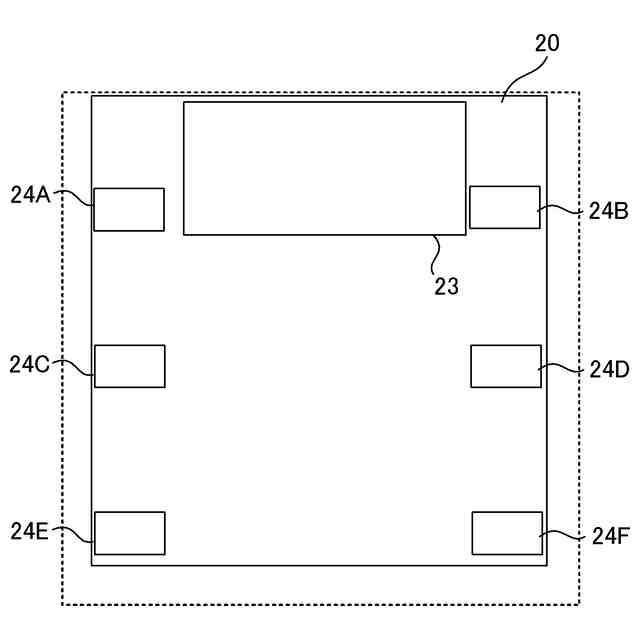

第２会場２０の平面模式図である。

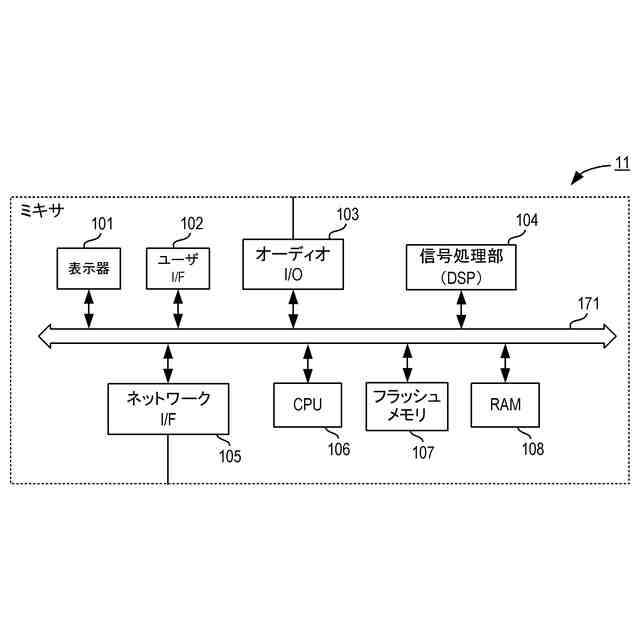

ミキサ１１の構成を示すブロック図である。

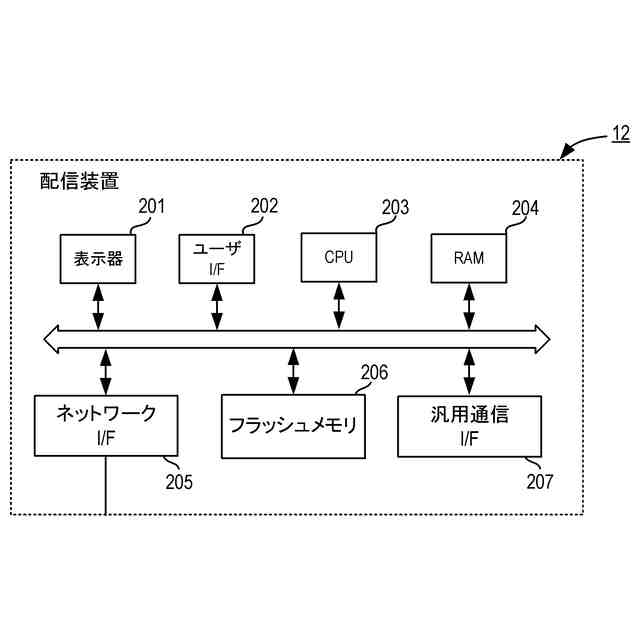

配信装置１２の構成を示すブロック図である。
配信装置１２の動作を示すフローチャートである。

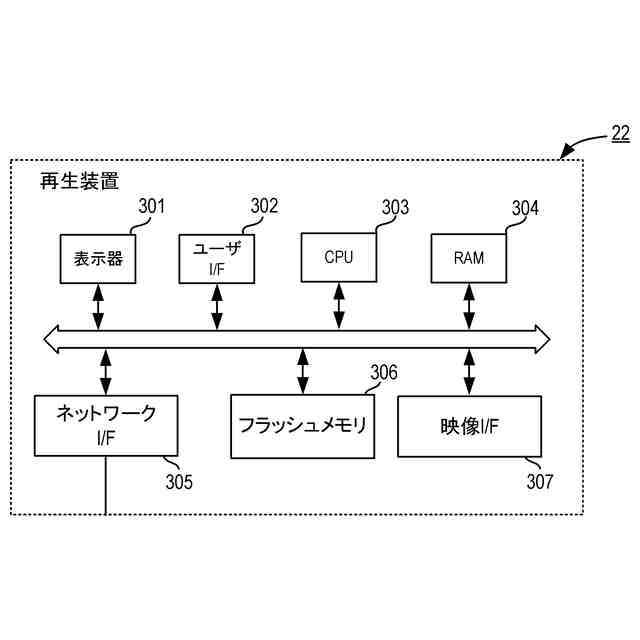

再生装置２２の構成を示すブロック図である。

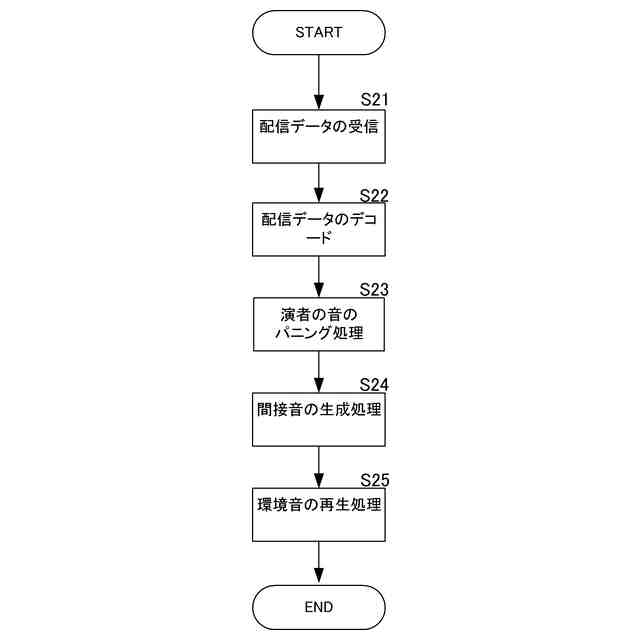

再生装置２２の動作を示すフローチャートである。
変形例１に係るライブデータ配信システム１Ａの構成を示すブロック図である。
変形例１に係るライブデータ配信システム１Ａにおける第２会場２０の平面概略図である。
変形例２に係るライブデータ配信システム１Ｂの構成を示すブロック図である。
ＡＶレシーバ３２の構成を示すブロック図である。
変形例３に係るライブデータ配信システム１Ｃの構成を示すブロック図である。
端末４２の構成を示すブロック図である。
変形例４に係るライブデータ配信システム１Ｄの構成を示すブロック図である。
各会場の再生装置で表示されるライブ映像７００の一例を示す図である。
再生装置で行う信号処理の応用例を示すブロック図である。
音源７０から壁面を反射して受音点７５に到来する音の経路を示す模式図である。
【発明を実施するための形態】
【００１０】
図１は、ライブデータ配信システム１の構成を示すブロック図である。ライブデータ配信システム１は、第１会場１０および第２会場２０にそれぞれ設置された複数の音響機器および情報処理装置からなる。
